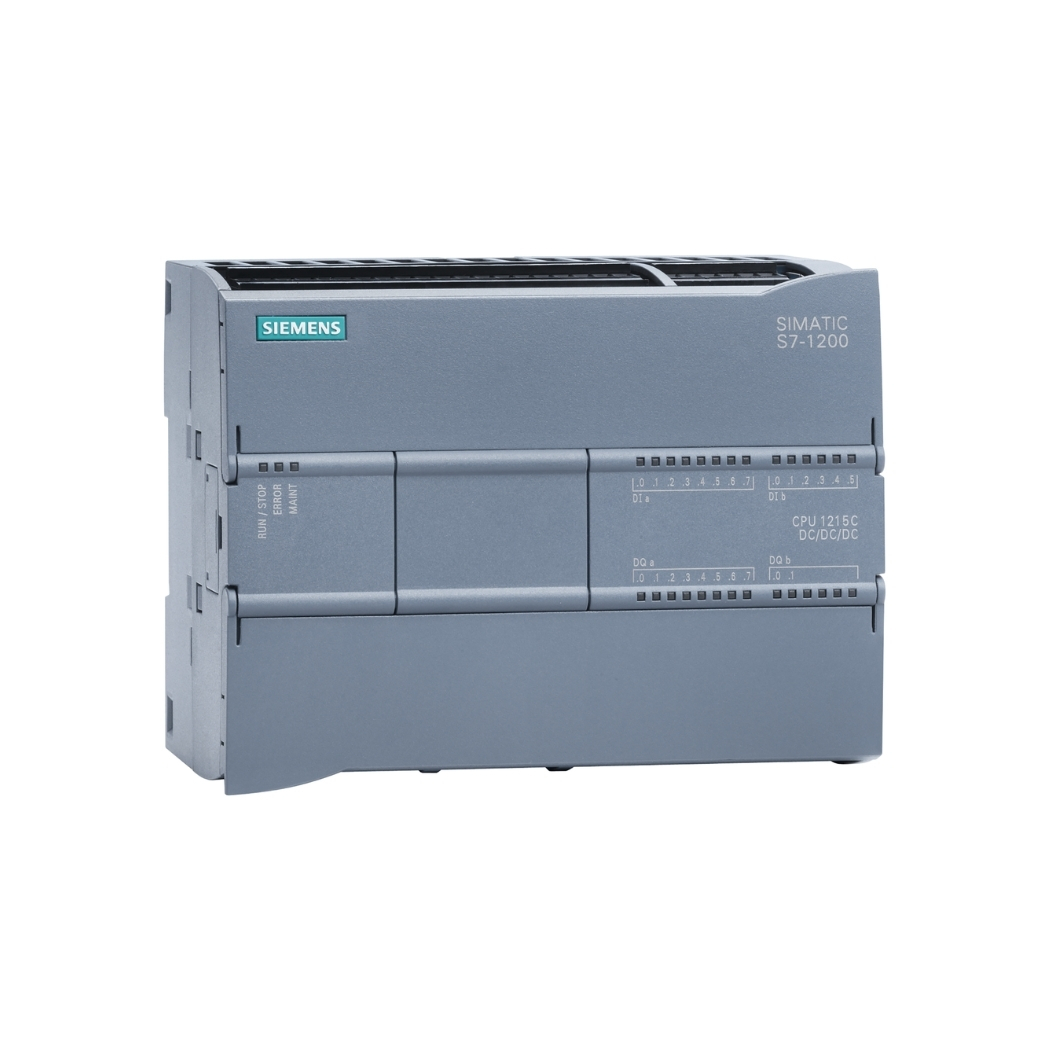

Bộ lập trình PLC Siemens 6ES7215-1AG40-0XB0 thuộc series SIMATIC S7-1200, là loại CPU 1215C Compact (DC/DC/DC) sở hữu 2 cổng PROFINET, tích hợp sẵn 14 ngõ vào số 24V DC, 10 ngõ ra số 24V DC (0.5A), 2 ngõ vào Analog 0-10V DC và 2 ngõ ra Analog 0-20mA DC, hoạt động với nguồn cấp DC 20.4-28.8V cùng bộ nhớ chương trình/dữ liệu 125 KB.
1. Cấu tạo của 6ES7215-1AG40-0XB0 – SIMATIC S7-1200 Compact CPU 1215C DC/DC/DC Siemens
6ES7215-1AG40-0XB0 – SIMATIC S7-1200 Compact CPU 1215C sở hữu cấu trúc bộ nhớ linh hoạt, bao gồm 100 KB dành cho bộ nhớ chương trình để lưu trữ các thuật toán điều khiển và 10 KB bộ nhớ dữ liệu để quản lý các biến số cùng thông số vận hành. Bên cạnh đó, thiết bị còn hỗ trợ khe cắm thẻ nhớ SIMATIC tùy chọn, mang lại khả năng mở rộng dung lượng lưu trữ tiện lợi khi người dùng có nhu cầu nâng cấp.
Hệ thống đầu vào/ra (I/O) của thiết bị được thiết kế tối ưu với 14 đầu vào số 24V DC, chuyên dụng để tiếp nhận tín hiệu từ các cảm biến, công tắc và nút nhấn. Điểm nổi bật trong cấu tạo này là sự tích hợp của bộ đếm tốc độ cao 100kHz, cho phép thiết bị xử lý xuất sắc các ứng dụng yêu cầu đếm xung tần số cao như đếm sản phẩm hay đo tốc độ động cơ.
Về khả năng điều khiển đầu ra, sản phẩm được trang bị 10 đầu ra số dạng relay có khả năng đóng cắt dòng điện lên đến 2A. Cấu hình này rất phù hợp để vận hành trực tiếp các cơ cấu chấp hành phổ biến như đèn báo, van điện từ và contactor. Ngoài ra, thiết bị còn tích hợp sẵn 2 đầu vào tương tự 0-10V DC, giúp tiếp nhận tín hiệu analog từ các cảm biến đo lường nhiệt độ, áp suất hoặc mức chất lỏng mà không cần gắn thêm module.
Khả năng kết nối và vận hành của hệ thống được đảm bảo nhờ khối nguồn AC 85-264 V, hoàn toàn tương thích với lưới điện dân dụng và công nghiệp tại Việt Nam. Khối giao tiếp nổi bật với 2 cổng PROFINET (Ethernet) tích hợp, hỗ trợ các giao thức chuẩn như TCP/IP và ISO-on-TCP, giúp dễ dàng thiết lập mạng lưới điều khiển liên kết chặt chẽ với máy tính, màn hình HMI và các biến tần.
Toàn bộ các linh kiện chất lượng cao bên trong được bảo vệ an toàn bởi lớp vỏ nhựa kỹ thuật cao cấp, có khả năng chống va đập và bụi bẩn, mang lại độ bền vượt trội trước các tác động của môi trường. Thiết kế tổng thể nhỏ gọn của sản phẩm không chỉ giúp tiết kiệm đáng kể không gian lắp đặt mà còn đơn giản hóa quy trình đấu nối, bảo trì, đáp ứng trọn vẹn các nhu cầu điều khiển đa dạng của doanh nghiệp.
2. Các tính năng chính của 6ES7215-1AG40-0XB0 – SIMATIC S7-1200 Compact CPU 1215C DC/DC/DC Siemens
6ES7215-1AG40-0XB0 nổi bật với khả năng xử lý tốc độ cao nhờ tích hợp bộ đếm xung 100kHz, cho phép thiết bị đáp ứng xuất sắc các ứng dụng đòi hỏi độ chính xác tuyệt đối về thời gian. Tính năng này đặc biệt hữu dụng trong các bài toán thực tế như đếm sản phẩm trên băng chuyền tốc độ cao, đo vận tốc quay của động cơ máy móc hay điều khiển vị trí chính xác trong các dây chuyền tự động hóa.
Khả năng kết nối mạng của thiết bị cũng vô cùng linh hoạt nhờ trang bị 2 cổng PROFINET tích hợp, giúp dễ dàng thiết lập liên kết với các thành phần khác trong mạng lưới công nghiệp để tạo nên hệ thống điều khiển phân tán. Thông qua cổng giao tiếp này, người dùng có thể kết nối với máy tính để lập trình và thu thập dữ liệu, liên kết với màn hình HMI để hiển thị thông tin trực quan, hoặc giao tiếp với các thiết bị thông minh như biến tần, servo và robot.
Về trải nghiệm người dùng, việc lập trình trên 6ES7215-1AG40-0XB0 trở nên đơn giản nhờ sự hỗ trợ của phần mềm TIA Portal mạnh mẽ và thân thiện. Môi trường này cung cấp các công cụ trực quan, thư viện hàm phong phú cùng khả năng hỗ trợ đa ngôn ngữ như LAD, FBD và SCL, giúp các kỹ sư dễ dàng phát triển những ứng dụng điều khiển phức tạp.
Bên cạnh đó, thiết bị còn đảm bảo an toàn tuyệt đối với các tính năng bảo mật tiên tiến như bảo vệ mật khẩu chương trình và kiểm soát quyền truy cập, kết hợp cùng chức năng chẩn đoán lỗi thông minh giúp phát hiện sự cố nhanh chóng, giảm thiểu thời gian dừng máy và nâng cao hiệu quả sản xuất.
3. Hướng dẫn kết nối sản phẩm 6ES7215-1AG40-0XB0 với phần mềm
Để kết nối 6ES7215-1AG40-0XB0 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:
Bước 1: Chuẩn bị
Quá trình bắt đầu bằng việc chuẩn bị đầy đủ các thiết bị cần thiết, bao gồm bộ lập trình 6ES7215-1AG40-0XB0, một máy tính đã cài đặt sẵn phần mềm TIA Portal phiên bản tương thích, và cáp Ethernet chuẩn RJ45 để thiết lập liên kết vật lý. Ngoài ra, hãy đảm bảo nguồn cấp điện ổn định đã sẵn sàng cho thiết bị PLC.
Bước 2: Kết nối phần cứng

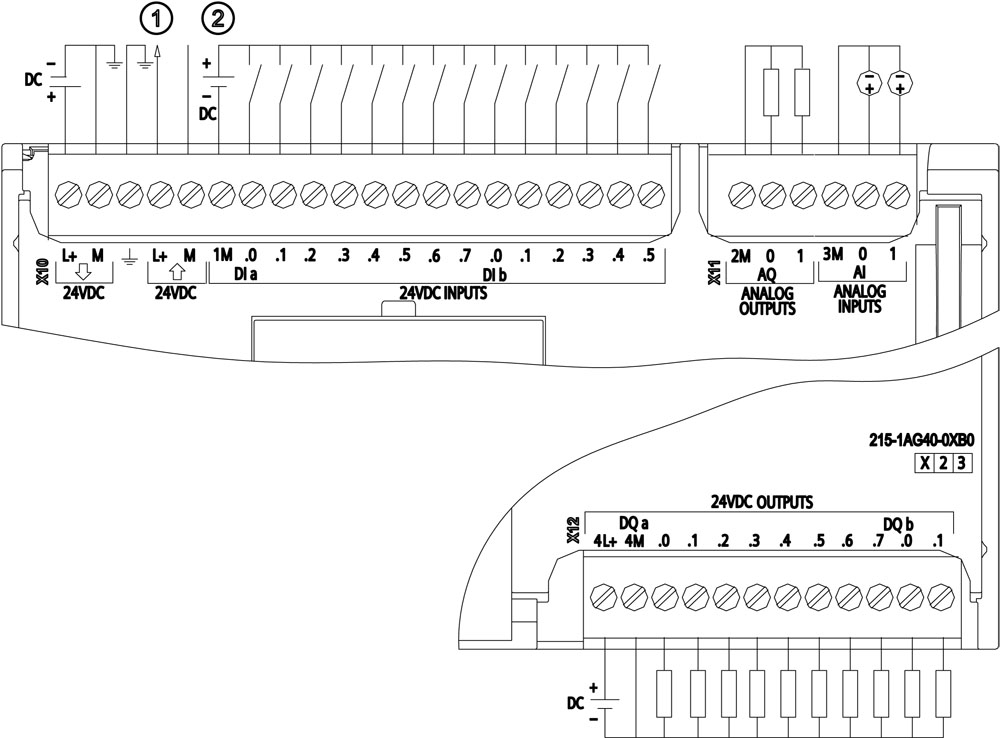

Tiến hành cấp nguồn cho PLC 6ES7215-1AG40-0XB0, lưu ý tuân thủ đúng sơ đồ đấu nối được quy định trong tài liệu hướng dẫn sử dụng để đảm bảo an toàn. Sau đó, sử dụng cáp Ethernet để kết nối thiết bị với máy tính bằng cách cắm một đầu vào cổng PROFINET trên thân PLC và đầu còn lại vào cổng mạng Ethernet của máy tính.
Bước 3: Cài đặt cấu hình IP
Trên máy tính, người dùng cần thiết lập địa chỉ IP tĩnh để giao tiếp với thiết bị. Truy cập theo đường dẫn “Control Panel” -> “Network and Internet” -> “Network and Sharing Center” -> “Change adapter settings”, sau đó nhấp chuột phải vào card mạng Ethernet đang dùng và chọn “Properties”. Tại mục “Internet Protocol Version 4 (TCP/IPv4)”, chọn tiếp “Properties”, tích vào ô “Use the following IP address” và nhập địa chỉ IP tĩnh (ví dụ: IP 192.168.0.2, Subnet mask 255.255.255.0, phần Default gateway để trống). Cuối cùng nhấn “OK” để lưu lại các thay đổi.
Bước 4: Kết nối với PLC trong TIA Portal
Khởi động phần mềm TIA Portal và tạo một dự án mới hoặc mở dự án hiện có. Tại giao diện “Devices & Networks”, chọn chức năng “Add new device”, tìm chọn đúng dòng PLC S7-1200 -> CPU 1215C DC/DC/DC -> mã 6ES7215-1AG40-0XB0 và nhấn “OK”. Tiếp theo, nhấn nút “Detect” để phần mềm tự động quét và tìm kiếm thiết bị trong mạng. Khi PLC xuất hiện trong danh sách, hãy chọn nó và nhấn “Connect” để thiết lập liên kết.
Bước 5: Kiểm tra kết nối
Sau khi kết nối, hãy truy cập cửa sổ “Online & Diagnostics” để xác nhận trạng thái. Nếu giao diện hiển thị “Online”, nghĩa là kết nối đã thành công và bạn có thể bắt đầu tải chương trình, giám sát hoạt động hoặc thực hiện các tác vụ điều khiển khác. Lưu ý rằng địa chỉ IP mặc định của PLC thường là 192.168.0.1, do đó địa chỉ IP của máy tính bắt buộc phải nằm cùng dải mạng (192.168.0.x) và tường lửa trên máy tính không được chặn kết nối này.
4. Cách lập trình sản phẩm 6ES7215-1AG40-0XB0
6ES7215-1AG40-0XB0 được lập trình bằng phần mềm TIA Portal của Siemens. Dưới đây là các bước cơ bản để lập trình cho sản phẩm này:
Bước 1: Tạo Project mới
Bắt đầu quy trình bằng việc khởi động phần mềm TIA Portal trên máy tính. Tại giao diện chính, người dùng chọn tùy chọn “Create new project”, sau đó nhập đầy đủ tên dự án cùng đường dẫn lưu trữ mong muốn và nhấn nút “Create” để hệ thống tiến hành khởi tạo không gian làm việc mới.
Bước 2: Thêm thiết bị
Tiếp theo, tại cửa sổ quản lý “Project tree”, hãy chọn chức năng “Add new device” để thêm phần cứng vào dự án. Người dùng cần điều hướng lần lượt qua các danh mục PLC S7-1200, chọn dòng CPU 1215C và tìm chính xác mã thiết bị 6ES7215-1AG40-0XB0, sau đó nhấn nút “Add” để hoàn tất việc thêm thiết bị.
Bước 3: Cấu hình phần cứng
Sau khi thiết bị đã được thêm vào, người dùng chuyển sang giao diện “Device view” để thực hiện các thiết lập kỹ thuật. Tại đây, bạn có thể tùy chỉnh toàn bộ các thông số phần cứng quan trọng của PLC, bao gồm việc gán địa chỉ IP, cài đặt các cổng vào/ra (I/O) và thiết lập cấu hình truyền thông cho hệ thống.
Bước 4: Viết chương trình
Để bắt đầu công đoạn lập trình, hãy mở rộng thư mục “Program blocks” nằm trong cây quản lý “Project tree” và nhấp đúp vào khối “Main [OB1]” để mở trình soạn thảo. Tận dụng sự linh hoạt của TIA Portal với các ngôn ngữ hỗ trợ như LAD (Ladder Diagram), FBD (Function Block Diagram) hay SCL (Structured Control Language), người dùng sẽ tiến hành viết và hoàn thiện chương trình điều khiển dựa trên các yêu cầu vận hành cụ thể của ứng dụng.
Ví dụ: Chương trình điều khiển động cơ chạy/dừng bằng nút nhấn
// Chương trình điều khiển động cơ chạy/dừng bằng nút nhấn
// Biến đầu vào
VAR_INPUT
StartButton : BOOL; // Nút nhấn khởi động
StopButton : BOOL; // Nút nhấn dừng
END_VAR
// Biến đầu ra
VAR_OUTPUT
Motor : BOOL; // Tín hiệu điều khiển động cơ
END_VAR
// Chương trình chính
NETWORK 1
TITLE "Điều khiển động cơ"
LD StartButton // Kiểm tra nút nhấn khởi động
S Motor, 1 // Bật động cơ khi nút Start được nhấn
LD StopButton // Kiểm tra nút nhấn dừng
R Motor, 1 // Tắt động cơ khi nút Stop được nhấn
END_NETWORK
Bước 5: Biên dịch và tải chương trình xuống PLC
Sau khi hoàn tất việc viết mã, người dùng cần nhấp vào biểu tượng “Compile” trên thanh công cụ để hệ thống tự động kiểm tra và biên dịch chương trình. Nếu phát hiện bất kỳ lỗi cú pháp hoặc logic nào, cần tiến hành sửa chữa ngay lập tức để đảm bảo tính toàn vẹn của mã nguồn. Khi quá trình biên dịch thành công và không còn lỗi, tiếp tục nhấn vào biểu tượng “Download to device” để nạp chương trình đã hoàn thiện xuống bộ nhớ của PLC.
Bước 6: Giám sát và kiểm tra
Để đưa hệ thống vào vận hành, hãy chuyển trạng thái của PLC sang chế độ “RUN”. Lúc này, người dùng có thể tận dụng chức năng “Online & Diagnostics” tích hợp sẵn để theo dõi thời gian thực hoạt động của chương trình, giám sát giá trị các biến số cũng như kiểm tra trạng thái của các cổng vào/ra (I/O). Dựa trên những thông tin này, hãy đánh giá tổng thể hoạt động của hệ thống và thực hiện các điều chỉnh cần thiết trong chương trình để đạt được hiệu suất tối ưu.
5. Khắc phục một số lỗi thường gặp trên 6ES7215-1AG40-0XB0
| Lỗi |
Nguyên nhân |
Cách khắc phục |
| Đèn ERROR nhấp nháy đỏ |
Lỗi phần cứng, lỗi chương trình, lỗi cấu hình, hoặc lỗi giao tiếp. |
– Kiểm tra nguồn cấp cho PLC.
– Kiểm tra các kết nối I/O.
– Sử dụng chức năng Online & Diagnostics trong TIA Portal để xác định mã lỗi cụ thể.
– Tham khảo tài liệu hướng dẫn sử dụng để tra cứu mã lỗi và cách khắc phục. |
| Không kết nối được với PLC |
– Cáp mạng bị hỏng.
– Địa chỉ IP của máy tính và PLC không cùng dải mạng.
– Tường lửa chặn kết nối. |
– Kiểm tra cáp mạng, thay thế nếu cần.
– Đặt lại địa chỉ IP cho máy tính và PLC.
– Tắt tường lửa tạm thời để kiểm tra. |
| Chương trình không chạy |
– PLC đang ở chế độ STOP.
– Lỗi trong chương trình. |
– Chuyển PLC sang chế độ RUN.
– Kiểm tra và sửa lỗi chương trình trong TIA Portal. |
| Đầu vào/ra không hoạt động |
– Dây dẫn bị đứt, lỏng.
– Cảm biến, cơ cấu chấp hành bị hỏng.
– Cấu hình I/O sai. |
– Kiểm tra dây dẫn, đấu nối lại nếu cần.
– Kiểm tra và thay thế cảm biến, cơ cấu chấp hành nếu cần.
– Kiểm tra lại cấu hình I/O trong TIA Portal. |
| Lỗi truyền thông |
– Cài đặt thông số truyền thông không chính xác.
– Nhiễu điện từ. |
– Kiểm tra lại cài đặt thông số truyền thông trong TIA Portal và trên các thiết bị khác.
– Sử dụng cáp chống nhiễu.
– Di chuyển PLC ra xa các nguồn gây nhiễu. |
6. Mua 6ES7215-1AG40-0XB0 – SIMATIC S7-1200 Compact CPU 1215C DC/DC/DC Siemens chính hãng ở đâu?
Bạn đang tìm kiếm một giải pháp tự động hóa tin cậy, hiệu quả và tiết kiệm chi phí. Bạn mong muốn nâng cao năng suất, chất lượng sản phẩm và khẳng định vị thế cạnh tranh trên thị trường. 6ES7215-1AG40-0XB0 chính là chìa khóa để bạn mở cánh cửa thành công.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm 6ES7215-1AG40-0XB0 chính hãng với mức giá tốt nhất thị trường 9,870,000 VNĐ (cập nhật tháng 12 năm 2023) mà còn mang đến cho bạn:
- Đội ngũ kỹ sư giàu kinh nghiệm: Sẵn sàng tư vấn, hỗ trợ bạn lựa chọn giải pháp phù hợp nhất với nhu cầu, tất cả đều hoàn toàn miễn phí.
- Dịch vụ hỗ trợ kỹ thuật chuyên nghiệp: Hướng dẫn cài đặt, lập trình, vận hành và khắc phục sự cố tận tình, chu đáo, mọi lúc mọi nơi.
- Chế độ bảo hành chính hãng 12 tháng: An tâm sử dụng sản phẩm, không lo lắng về các vấn đề hư hỏng.
- Hỗ trợ giao hàng nhanh chóng: trên toàn quốc, đặc biệt là các khu vực tập trung nhiều khu công nghiệp như Thành phố Hồ Chí Minh, Hà Nội, Bình Dương, Đồng Nai.
