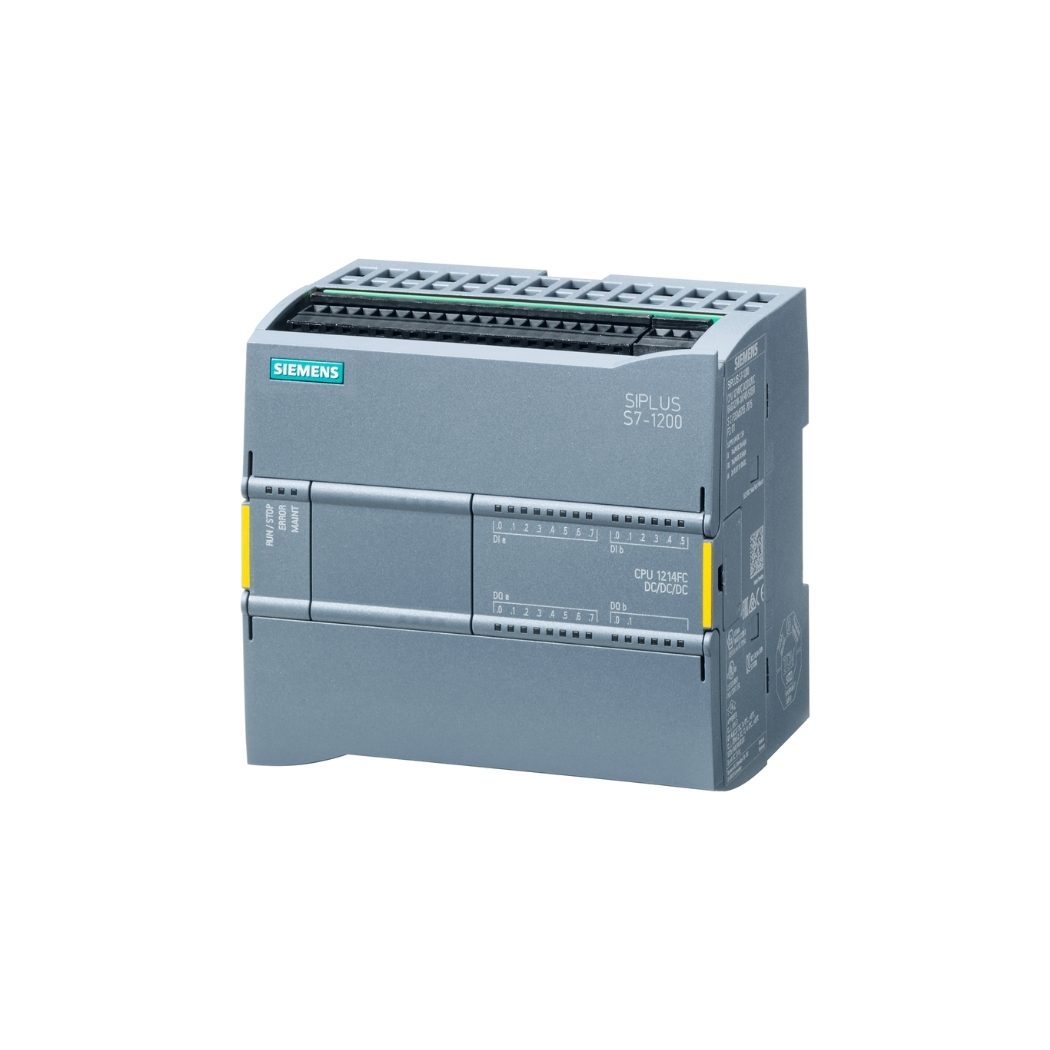

6ES7214-1HF40-0XB0 CPU 1214 FC DC/DC/RLY S7-1200

6ES7214-1HF40-0XB0 bộ lập trình PLC tiên tiến, giải pháp tối ưu cho hệ thống tự động hóa, nâng tầm hiệu suất vận hành, thay thế hoàn hảo cho thiết bị cũ, cùng bạn kiến tạo tương lai của ngành công nghiệp hiện đại, đến ngay thanhthienphu.vn để được tư vấn tận tình.

1. Giới Thiệu Tổng Quan Về Bộ Điều Khiển Lập Trình PLC Siemens 6ES7214-1HF40-0XB0

Trong bối cảnh nền công nghiệp 4.0 đang phát triển mạnh mẽ, việc ứng dụng tự động hóa vào sản xuất là xu thế tất yếu để các doanh nghiệp nâng cao năng lực cạnh tranh. Nổi bật trong số các giải pháp tự động hóa hiện nay, bộ điều khiển lập trình PLC Siemens, đặc biệt là model 6ES7214-1HF40-0XB0, được xem là trái tim của hệ thống, mang lại những lợi ích vượt trội cho doanh nghiệp.

Với vai trò là nhà cung cấp thiết bị điện công nghiệp uy tín, thanhthienphu.vn tự hào mang đến cho quý khách hàng sản phẩm 6ES7214-1HF40-0XB0 chính hãng, chất lượng cao, cùng dịch vụ tư vấn chuyên nghiệp, tận tâm. Chúng tôi cam kết đồng hành cùng các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp trong hành trình nâng cấp hệ thống tự động hóa, kiến tạo tương lai sản xuất thông minh, hiệu quả. Hãy để thanhthienphu.vn, tọa lạc tại số 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh, trở thành đối tác tin cậy của bạn. Hoặc liên hệ hotline 08.12.77.88.99 để được tư vấn trực tiếp.

2. Thông Tin Chi Tiết Về Bộ Điều Khiển Lập Trình PLC Siemens 6ES7214-1HF40-0XB0

3. Cấu Tạo Chi Tiết Của Bộ Điều Khiển Lập Trình PLC Siemens 6ES7214-1HF40-0XB0

Bộ điều khiển lập trình 6ES7214-1HF40-0XB0 được cấu thành từ các bộ phận chính sau:

Bộ Xử Lý Trung Tâm (CPU): Là bộ não của PLC, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển hoạt động của toàn hệ thống dựa trên chương trình được lập trình sẵn. CPU 1214C tích hợp trong 6ES7214-1HF40-0XB0 có tốc độ xử lý nhanh, lên đến 0.08 µs/lệnh, đảm bảo khả năng đáp ứng thời gian thực cho các ứng dụng điều khiển phức tạp.

Bộ Nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ các biến, thông số, dữ liệu vận hành). 6ES7214-1HF40-0XB0 sở hữu bộ nhớ chương trình 125 KB và bộ nhớ dữ liệu 100 KB, cung cấp không gian lưu trữ rộng rãi cho các chương trình và dữ liệu phức tạp.

Khối Nguồn: Cung cấp nguồn điện ổn định 24V DC cho toàn bộ PLC.

Khối Đầu Vào/Đầu Ra (I/O):

• Đầu Vào Số (DI): Tiếp nhận tín hiệu số từ các cảm biến, công tắc, nút nhấn bên ngoài. 6ES7214-1HF40-0XB0 có 14 đầu vào số 24V DC.
• Đầu Ra Số (DO): Xuất tín hiệu điều khiển đến các cơ cấu chấp hành như van, động cơ, đèn báo. 6ES7214-1HF40-0XB0 có 10 đầu ra số kiểu relay, chịu được dòng tải lên đến 2A mỗi đầu ra.
• Đầu Vào Tương Tự (AI): Chuyển đổi tín hiệu tương tự (điện áp, dòng điện) từ các cảm biến đo lường thành giá trị số để PLC xử lý. 6ES7214-1HF40-0XB0 được trang bị 2 đầu vào tương tự 0-10V DC.

Cổng Truyền Thông: Cho phép PLC kết nối với máy tính, màn hình HMI, các PLC khác và các thiết bị ngoại vi khác trong hệ thống mạng. 6ES7214-1HF40-0XB0 hỗ trợ các chuẩn truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP (qua module mở rộng), Modbus TCP/RTU, AS-Interface, OPC UA, giúp dễ dàng tích hợp vào hệ thống tự động hóa tổng thể.

Khe Cắm Thẻ Nhớ: Cho phép mở rộng bộ nhớ chương trình hoặc lưu trữ dữ liệu dự phòng.

Đèn LED Hiển Thị Trạng Thái: Cung cấp thông tin về trạng thái hoạt động của PLC, các lỗi phát sinh, giúp người vận hành dễ dàng theo dõi và chẩn đoán.

4. Những Tính Năng Chính Vượt Trội Của Bộ Điều Khiển Lập Trình PLC Siemens 6ES7214-1HF40-0XB0

• Hiệu Suất Vượt Trội: CPU 1214C mạnh mẽ, tốc độ xử lý nhanh, bộ nhớ lớn, đảm bảo khả năng thực thi các chương trình điều khiển phức tạp một cách mượt mà, chính xác, đáp ứng yêu cầu khắt khe của các ứng dụng tự động hóa hiện đại. Theo nghiên cứu của Siemens, PLC S7-1200 có thể cải thiện hiệu suất hệ thống lên đến 30% so với các dòng PLC thế hệ trước.
• Tích Hợp Sẵn Nhiều Chức Năng: Tích hợp sẵn các bộ đếm tốc độ cao (HSC), bộ phát xung (PTO), bộ điều khiển PID, chức năng điều khiển chuyển động, giúp đơn giản hóa việc lập trình và giảm thiểu chi phí đầu tư cho các thiết bị ngoại vi.
• Khả Năng Mở Rộng Linh Hoạt: Hỗ trợ các module mở rộng I/O, module truyền thông, cho phép mở rộng số lượng kênh I/O và chức năng của PLC khi có nhu cầu. Có thể mở rộng tối đa 8 module tín hiệu.
• Kết Nối Mạng Đa Dạng: Hỗ trợ nhiều chuẩn truyền thông công nghiệp, dễ dàng kết nối với các thiết bị khác trong hệ thống mạng, tạo thành một hệ thống tự động hóa hoàn chỉnh, linh hoạt.
• Lập Trình Đơn Giản: Sử dụng phần mềm lập trình STEP 7 Basic (TIA Portal) với giao diện trực quan, thân thiện, hỗ trợ nhiều ngôn ngữ lập trình như LAD, FBD, SCL, giúp người dùng dễ dàng lập trình, cấu hình và giám sát hệ thống.
• Độ Bền Cao: Thiết kế chắc chắn, vỏ bảo vệ đạt tiêu chuẩn IP20, chịu được rung động, va đập, nhiệt độ và độ ẩm cao, đảm bảo hoạt động ổn định, bền bỉ trong môi trường công nghiệp khắc nghiệt. Theo thống kê của Hiệp hội Tự động hóa Công nghiệp Việt Nam (VAA), tỷ lệ lỗi hỏng hóc của PLC Siemens thấp hơn 20% so với các thương hiệu khác.
• Bảo Mật Cao: Tích hợp các tính năng bảo mật như bảo vệ quyền truy cập, bảo vệ chương trình, đảm bảo an toàn cho hệ thống và dữ liệu.
• Dễ Dàng Bảo Trì: Thiết kế module, dễ dàng tháo lắp, thay thế, tiết kiệm thời gian và chi phí bảo trì.

5. Hướng Dẫn Chi Tiết Từng Bước Kết Nối Bộ Điều Khiển Lập Trình PLC Siemens 6ES7214-1HF40-0XB0 Với Phần Mềm Lập Trình STEP 7 Basic (TIA Portal)

Bước 1: Chuẩn Bị:

• Máy tính cài đặt phần mềm STEP 7 Basic (TIA Portal) phiên bản phù hợp. Phiên bản tối thiểu hổ trợ là V18 trở lên.
• Cáp lập trình Ethernet (cáp mạng thông thường).
• Bộ điều khiển PLC 6ES7214-1HF40-0XB0.
• Nguồn cấp 24V DC cho PLC.

Bước 2: Kết Nối Phần Cứng:

• Cấp nguồn 24V DC cho PLC.
• Kết nối cáp Ethernet từ cổng PROFINET trên PLC đến cổng mạng trên máy tính.

Bước 3: Cài Đặt Địa Chỉ IP Cho Máy Tính:

• Mở Control Panel -> Network and Sharing Center -> Change adapter settings.
• Chọn card mạng đang kết nối với PLC, click chuột phải chọn Properties.
• Chọn Internet Protocol Version 4 (TCP/IPv4), click Properties.
• Chọn Use the following IP address và đặt địa chỉ IP tĩnh cho máy tính cùng dải mạng với PLC (ví dụ: IP address: 192.168.0.100, Subnet mask: 255.255.255.0). Địa chỉ IP mặc định của PLC là 192.168.0.1

Bước 4: Khởi Động Phần Mềm STEP 7 Basic (TIA Portal):

• Mở phần mềm STEP 7 Basic (TIA Portal).
• Tạo một project mới (Create new project).
• Đặt tên cho project và chọn đường dẫn lưu trữ.

Bước 5: Thêm Thiết Bị PLC Vào Project:

• Trong cửa sổ Project tree, chọn Add new device.
• Chọn Controllers -> SIMATIC S7-1200 -> CPU -> CPU 1214C DC/DC/Relay -> 6ES7214-1HF40-0XB0.
• Chọn phiên bản firmware phù hợp và nhấn Add.

Bước 6: Cấu Hình Kết Nối:

• Trong cửa sổ Devices & networks, click vào cổng PROFINET của PLC.
• Trong cửa sổ Properties, chọn Ethernet addresses.
• Kiểm tra địa chỉ IP của PLC (mặc định là 192.168.0.1) và đảm bảo cùng dải mạng với máy tính.

Bước 7: Thiết Lập Kết Nối Online:

• Click vào nút Online -> Go online trên thanh công cụ.
• Chọn PG/PC interface là card mạng đang kết nối với PLC.
• Click Start search để tìm kiếm PLC.
• Chọn PLC tìm thấy và click Go online.

Bước 8: Kiểm Tra Kết Nối:

• Sau khi kết nối thành công, đèn LED Online trên PLC sẽ sáng xanh.
• Trong cửa sổ Project tree, trạng thái của PLC sẽ chuyển sang màu xanh lá cây.

6. Hướng Dẫn Lập Trình Cơ Bản Cho Bộ Điều Khiển Lập Trình PLC Siemens 6ES7214-1HF40-0XB0 Sử Dụng Phần Mềm STEP 7 Basic (TIA Portal)

Bước 1: Tạo Chương Trình Chính (OB1):

• Trong cửa sổ Project tree, chọn Program blocks -> Add new block.
• Chọn Organization block (OB) và đặt tên là OB1 (Main).
• Chọn ngôn ngữ lập trình (ví dụ: LAD – Ladder Diagram).
• Nhấn OK.

Bước 2: Viết Chương Trình Điều Khiển:

Sử dụng các khối hàm, các tiếp điểm, cuộn dây, timer, counter có sẵn trong thư viện của phần mềm để viết chương trình điều khiển theo yêu cầu.

Ví dụ: Lập trình điều khiển động cơ chạy/dừng bằng nút nhấn:

• Thêm tiếp điểm thường mở (Normally Open Contact) đại diện cho nút nhấn Start (địa chỉ I0.0).
• Thêm tiếp điểm thường mở (Normally Open Contact) đại diện cho nút nhấn Stop (địa chỉ I0.1).
• Thêm cuộn dây (Coil) đại diện cho đầu ra điều khiển động cơ (địa chỉ Q0.0).
• Nối tiếp điểm Start song song với tiếp điểm duy trì của đầu ra Q0.0.
• Nối tiếp điểm Stop nối tiếp với cuộn dây Q0.0.

Bước 3: Biên Dịch Chương Trình:

Click vào nút Compile trên thanh công cụ để kiểm tra lỗi cú pháp.

Bước 4: Nạp Chương Trình Xuống PLC:

• Đảm bảo đã kết nối online với PLC.
• Click vào nút Download to device trên thanh công cụ.
• Chọn Load để nạp chương trình xuống PLC.

Bước 5: Chạy Thử Chương Trình:

• Chuyển PLC sang chế độ RUN.
• Nhấn nút Start để chạy động cơ, nhấn nút Stop để dừng động cơ.
• Quan sát trạng thái của các đầu vào/đầu ra trên PLC và trên phần mềm để kiểm tra hoạt động của chương trình.

Bước 6: Giám Sát Và Gỡ Lỗi:

• Sử dụng chức năng Online & diagnostics để giám sát trạng thái của chương trình, các biến, các đầu vào/đầu ra trong thời gian thực.
• Sử dụng chức năng Watch table để theo dõi giá trị của các biến cụ thể.
• Sử dụng chức năng Force table để ép giá trị cho các đầu vào/đầu ra để kiểm tra.

7. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng Bộ Điều Khiển Lập Trình PLC Siemens 6ES7214-1HF40-0XB0

Lỗi Kết Nối:

Biểu Hiện: Không thể kết nối online với PLC, đèn LED Error trên PLC nhấp nháy đỏ.

Nguyên Nhân:

• Cáp kết nối bị hỏng hoặc cắm không chặt.
• Địa chỉ IP của máy tính và PLC không cùng dải mạng.
• Cài đặt tường lửa chặn kết nối.

Cách Khắc Phục:

• Kiểm tra cáp kết nối, thay thế cáp nếu cần.
• Kiểm tra và đặt lại địa chỉ IP cho máy tính và PLC.
• Tắt tạm thời tường lửa để kiểm tra.
• Liên hệ hotline 08.12.77.88.99 của thanhthienphu.vn để được hỗ trợ.

Lỗi Chương Trình:

Biểu Hiện: PLC không hoạt động theo đúng logic đã lập trình, đèn LED SF (System Fault) trên PLC sáng đỏ.

Nguyên Nhân:

• Lỗi cú pháp trong chương trình.
• Lỗi logic trong chương trình.

Cách Khắc Phục:

• Kiểm tra lại chương trình bằng chức năng Compile.
• Sử dụng chức năng Online & diagnostics để theo dõi và gỡ lỗi chương trình.
• Liên hệ hotline 08.12.77.88.99 của thanhthienphu.vn để được hỗ trợ.

Lỗi Phần Cứng:

Biểu Hiện: PLC không lên nguồn, đèn LED Error nhấp nháy liên tục.

Nguyên Nhân:

• Nguồn cấp bị hỏng.
• Module I/O bị lỗi.
• CPU bị lỗi.

Cách Khắc Phục:

• Kiểm tra nguồn cấp, thay thế nếu cần.
• Tháo các module I/O ra khỏi PLC và kiểm tra từng module.
• Nếu CPU bị lỗi, cần thay thế CPU mới.
• Liên hệ hotline 08.12.77.88.99 của thanhthienphu.vn để được hỗ trợ.

Lỗi Truyền Thông:

Biểu Hiện: Không thể truyền thông với các thiết bị khác trong mạng.

Nguyên Nhân:

• Cấu hình truyền thông không chính xác.
• Lỗi cáp truyền thông.

Cách Khắc Phục:

• Kiểm tra lại cấu hình truyền thông trên PLC và các thiết bị khác.
• Kiểm tra cáp truyền thông, thay thế nếu cần.
• Liên hệ hotline 08.12.77.88.99 của thanhthienphu.vn để được hỗ trợ.

8. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn Chuyên Sâu Về Bộ Điều Khiển Lập Trình PLC Siemens 6ES7214-1HF40-0XB0

Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về các giải pháp tự động hóa, thanhthienphu.vn tự tin mang đến cho quý khách hàng dịch vụ tư vấn chuyên nghiệp, tận tâm, giúp bạn lựa chọn được sản phẩm phù hợp nhất với nhu cầu và ngân sách của mình. Chúng tôi không chỉ cung cấp sản phẩm 6ES7214-1HF40-0XB0 chính hãng, chất lượng cao, mà còn hỗ trợ kỹ thuật, hướng dẫn lập trình, khắc phục sự cố trong suốt quá trình sử dụng.

Hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất. Chúng tôi cam kết mang đến cho bạn giải pháp tự động hóa tối ưu, giúp nâng cao hiệu quả sản xuất, tiết kiệm chi phí và gia tăng lợi thế cạnh tranh. thanhthienphu.vn – Đối tác tin cậy của bạn trên con đường chinh phục thành công! Địa chỉ của chúng tôi: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
