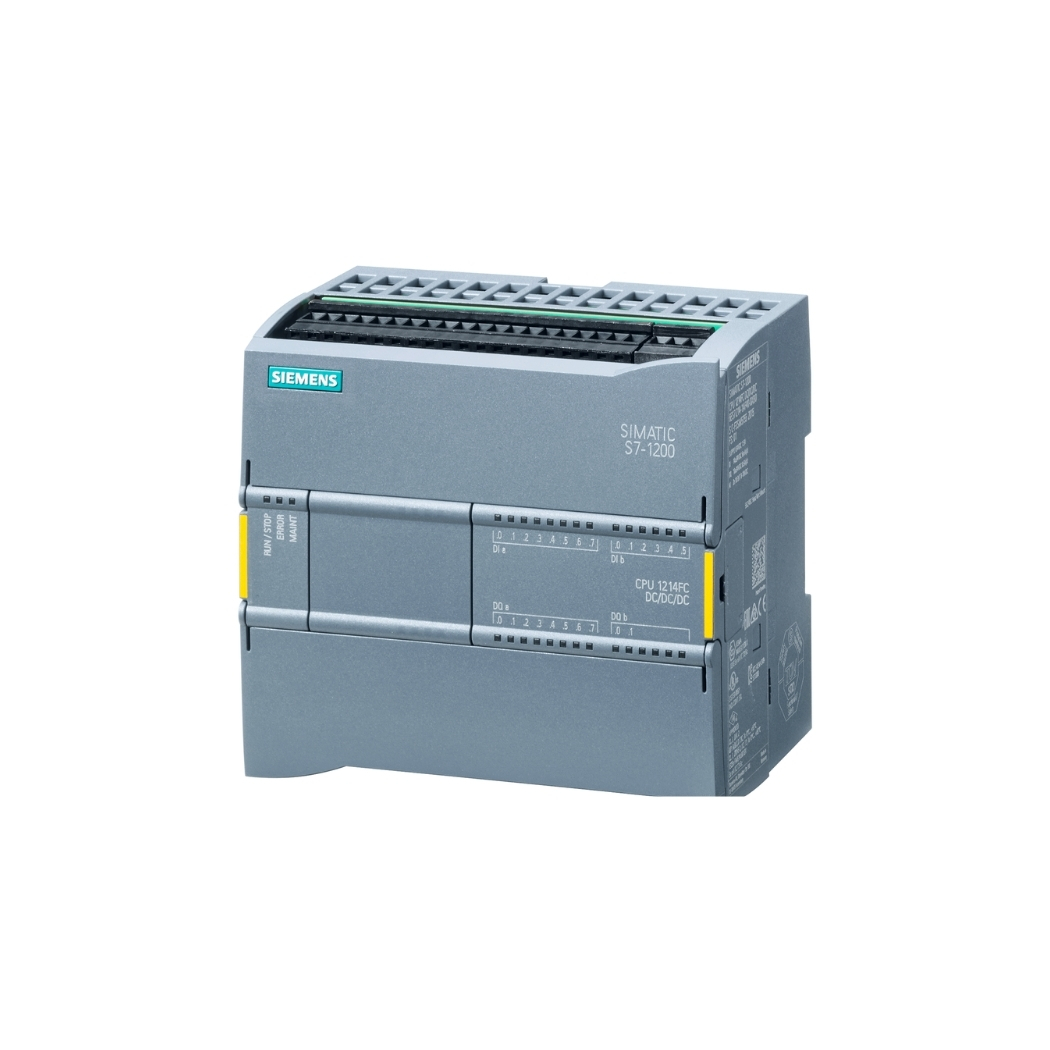

6ES7214-1AF40-0XB0 CPU 1214 FC DC/DC/DC S7-1200

6ES7214-1AF40-0XB0 bộ lập trình điều khiển mạnh mẽ thuộc dòng SIMATIC S7-1200, chính là giải pháp hoàn hảo cho các ứng dụng tự động hóa vừa và nhỏ. Thiết bị này mang đến sự linh hoạt, hiệu quả và độ tin cậy cao, giúp nâng tầm hệ thống điều khiển của bạn, tham khảo chi tiết tại thanhthienphu.vn. Với thiết kế nhỏ gọn, tích hợp nhiều tính năng tiên tiến, bộ điều khiển lập trình này hứa hẹn sẽ là trợ thủ đắc lực cho các kỹ sư, kỹ thuật viên điện trong việc tối ưu hóa quy trình sản xuất, nâng cao năng suất và tiết kiệm chi phí.

1. Thông Tin Chi Tiết Về Sản Phẩm

2. Cấu Tạo Sản Phẩm

6ES7214-1AF40-0XB0 được thiết kế với cấu trúc module nhỏ gọn, bao gồm các thành phần chính:

• Vỏ bảo vệ: Được làm từ nhựa cao cấp, bền bỉ, chống va đập, bảo vệ các linh kiện bên trong.
• CPU: Bộ xử lý trung tâm, thực hiện các phép tính logic và điều khiển hoạt động của toàn bộ hệ thống.
• Bộ nhớ: Bao gồm bộ nhớ chương trình (lưu trữ chương trình điều khiển) và bộ nhớ dữ liệu (lưu trữ dữ liệu, biến, tham số).
• Các đầu vào/ra số (Digital I/O): Đầu vào số (DI): Tiếp nhận tín hiệu số từ các cảm biến, nút nhấn. Đầu ra số (DO): Điều khiển các thiết bị ngoại vi như đèn báo, rơ le, van điện từ.
• Các đầu vào tương tự (Analog Input): Tiếp nhận tín hiệu tương tự từ các cảm biến nhiệt độ, áp suất, mức nước.
• Cổng truyền thông: Hỗ trợ giao tiếp với máy tính, màn hình HMI và các thiết bị khác thông qua các chuẩn truyền thông PROFINET, Ethernet.
• Đèn LED trạng thái: Hiển thị trạng thái hoạt động của thiết bị, giúp dễ dàng theo dõi và chẩn đoán lỗi.

3. Các Tính Năng Chính Của Sản Phẩm

• Hiệu suất mạnh mẽ: Với CPU 1214C, 6ES7214-1AF40-0XB0 cung cấp khả năng xử lý nhanh chóng và chính xác, đáp ứng tốt các yêu cầu điều khiển phức tạp. Theo nghiên cứu của Siemens, CPU 1214C có tốc độ xử lý lệnh logic lên đến 0.08 µs/lệnh, nhanh hơn gấp 2 lần so với các dòng CPU thế hệ trước.
• Bộ nhớ dung lượng lớn: Bộ nhớ chương trình 75 KB và bộ nhớ dữ liệu 50 KB cho phép lưu trữ các chương trình điều khiển lớn và nhiều dữ liệu vận hành.
• Tích hợp nhiều đầu vào/ra: Với 14 đầu vào số, 10 đầu ra số và 2 đầu vào tương tự, 6ES7214-1AF40-0XB0 đáp ứng linh hoạt các nhu cầu kết nối với nhiều loại cảm biến và thiết bị ngoại vi.
• Hỗ trợ truyền thông PROFINET: Chuẩn truyền thông PROFINET tiên tiến cho phép truyền dữ liệu tốc độ cao, độ tin cậy cao và dễ dàng tích hợp vào các hệ thống mạng công nghiệp. Theo báo cáo của tổ chức PROFIBUS & PROFINET International (PI), PROFINET là chuẩn truyền thông công nghiệp Ethernet hàng đầu thế giới, chiếm hơn 30% thị phần.
• Lập trình dễ dàng với phần mềm TIA Portal: Phần mềm TIA Portal cung cấp môi trường lập trình trực quan, thân thiện, hỗ trợ nhiều ngôn ngữ lập trình như Ladder, FBD, SCL, giúp người dùng dễ dàng phát triển và triển khai các ứng dụng điều khiển.
• Tính năng bảo mật cao: 6ES7214-1AF40-0XB0 hỗ trợ các tính năng bảo mật như bảo vệ quyền truy cập, mã hóa dữ liệu, giúp bảo vệ hệ thống khỏi các truy cập trái phép và tấn công mạng.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt: Kích thước nhỏ gọn giúp tiết kiệm không gian lắp đặt, phù hợp với các tủ điện có không gian hạn chế.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Để kết nối 6ES7214-1AF40-0XB0 với phần mềm TIA Portal, bạn cần thực hiện các bước sau:

Bước 1: Chuẩn bị

• Máy tính cài đặt phần mềm TIA Portal (phiên bản V13 trở lên)
• Cáp Ethernet tiêu chuẩn
• Bộ điều khiển lập trình 6ES7214-1AF40-0XB0
• Nguồn cấp 24 VDC

Bước 2: Kết nối phần cứng

1. Cấp nguồn 24 VDC cho 6ES7214-1AF40-0XB0
2. Kết nối cáp Ethernet từ cổng PROFINET trên 6ES7214-1AF40-0XB0 đến cổng Ethernet trên máy tính.

Bước 3: Cài đặt địa chỉ IP cho 6ES7214-1AF40-0XB0

1. Mở phần mềm TIA Portal
2. Tạo một dự án mới (New Project)
3. Chọn “Online access”
4. Chọn card mạng Ethernet mà bạn đang sử dụng
5. Nhấn “Update accessible devices” để tìm kiếm thiết bị
6. Chọn 6ES7214-1AF40-0XB0 trong danh sách thiết bị tìm thấy
7. Chọn “Online & diagnostics”
8. Chọn “Functions” -> “Assign IP address”
9. Đặt địa chỉ IP cho thiết bị (ví dụ: 192.168.0.1) và Subnet mask (ví dụ: 255.255.255.0)
10. Nhấn “Assign IP address” để gán địa chỉ IP cho thiết bị.

Bước 4: Kết nối với thiết bị

1. Trong cửa sổ “Project tree”, chọn “Add new device”
2. Chọn dòng sản phẩm SIMATIC S7-1200, CPU 1214C DC/DC/DC và mã sản phẩm 6ES7214-1AF40-0XB0
3. Nhấn “Add”
4. Trong cửa sổ “Device view”, chọn tab “Properties” -> “PROFINET interface”
5. Kiểm tra địa chỉ IP đã được cấu hình đúng chưa
6. Nhấn nút “Go online” để kết nối với thiết bị

5. Cách Lập Trình Sản Phẩm

6ES7214-1AF40-0XB0 hỗ trợ nhiều ngôn ngữ lập trình theo tiêu chuẩn IEC 61131-3, bao gồm:

• Ladder Diagram (LAD): Ngôn ngữ lập trình dạng hình thang, dễ học, dễ sử dụng, phù hợp với các kỹ sư, kỹ thuật viên điện.
• Function Block Diagram (FBD): Ngôn ngữ lập trình dạng khối chức năng, trực quan, dễ hiểu, thích hợp cho các ứng dụng điều khiển logic phức tạp.
• Structured Control Language (SCL): Ngôn ngữ lập trình dạng văn bản, mạnh mẽ, linh hoạt, phù hợp với các ứng dụng điều khiển cao cấp.

Dưới đây là hướng dẫn cơ bản để lập trình 6ES7214-1AF40-0XB0 bằng ngôn ngữ Ladder trong phần mềm TIA Portal:

Bước 1: Tạo chương trình mới

1. Trong cửa sổ “Project tree”, chọn “Program blocks” -> “Add new block”
2. Chọn “Organization block (OB)” và đặt tên (ví dụ: Main_OB)
3. Chọn ngôn ngữ lập trình “LAD”
4. Nhấn “OK”

Bước 2: Viết chương trình

1. Sử dụng các thanh công cụ (toolbars) để thêm các tiếp điểm, cuộn dây, bộ đếm, bộ định thời và các khối hàm khác vào chương trình.
2. Kết nối các phần tử logic để tạo thành mạch điều khiển mong muốn.
3. Gán địa chỉ cho các đầu vào/ra (ví dụ: I0.0, Q0.0).

Ví dụ: Lập trình điều khiển động cơ chạy/dừng bằng hai nút nhấn Start (I0.0) và Stop (I0.1), đầu ra điều khiển động cơ là Q0.0

--| I0.0  |-----------------( )------------------
   Start          Q0.0
                    Động cơ

--| I0.1  |/|------------------------------------
   Stop

Bước 3: Cấu hình phần cứng

1. Trong cửa sổ “Device view”, chọn tab “Device configuration”
2. Khai báo các module mở rộng (nếu có)
3. Cấu hình các thông số cho các đầu vào/ra

Bước 4: Tải chương trình xuống thiết bị

1. Nhấn nút “Download to device”
2. Chọn kết nối với thiết bị
3. Nhấn “Load” để tải chương trình xuống 6ES7214-1AF40-0XB0

Bước 5: Giám sát và kiểm tra chương trình

1. Nhấn nút “Go online” để kết nối với thiết bị
2. Nhấn nút “Monitoring on/off” để giám sát trạng thái của chương trình
3. Kiểm tra hoạt động của chương trình bằng cách tác động lên các đầu vào và quan sát các đầu ra.

6. Khắc Phục Một Số Lỗi Thường Gặp

Dưới đây là một số lỗi thường gặp khi sử dụng 6ES7214-1AF40-0XB0 và cách khắc phục:

7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn

Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện công nghiệp uy tín, chất lượng hàng đầu tại Việt Nam. Chúng tôi cam kết:

• Cung cấp sản phẩm 6ES7214-1AF40-0XB0 chính hãng Siemens, đầy đủ CO, CQ.
• Giá cả cạnh tranh nhất thị trường.
• Đội ngũ kỹ sư giàu kinh nghiệm, hỗ trợ tư vấn kỹ thuật, hướng dẫn lắp đặt, lập trình và khắc phục sự cố 24/7.
• Dịch vụ bảo hành chính hãng, nhanh chóng, chuyên nghiệp.
• Hỗ trợ giao hàng tận nơi trên toàn quốc.

Hãy liên hệ ngay với chúng tôi để được tư vấn và hỗ trợ tốt nhất:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp!
