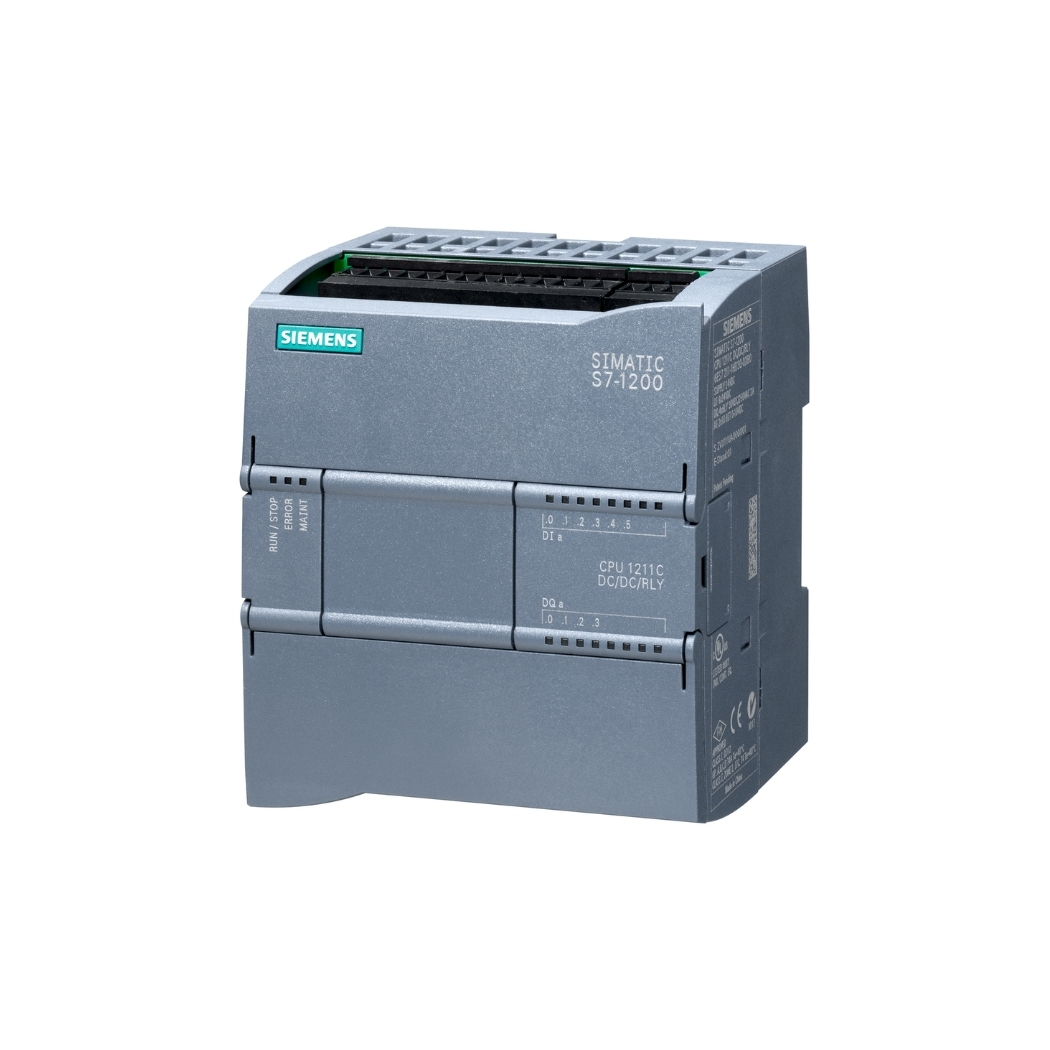

6ES7211-1HE40-0XB0 – SIMATIC S7-1200 Compact CPU 1211C DC/DC/RLY Siemens là CPU thuộc dòng SIMATIC S7-1200 của Siemens, mã CPU 1211C Compact, sở hữu cấu hình DC/DC/Relay với các cổng I/O tích hợp: 6 ngõ vào số 24V DC, 4 ngõ ra Relay 2A và 2 ngõ vào Analog 0-10V DC. Thiết bị sử dụng nguồn nuôi DC 20.4-28.8V cùng bộ nhớ chương trình/dữ liệu 50 KB.
| Thành phần cấu tạo |
Chức năng và đặc điểm |
| Vỏ bảo vệ |
Được chế tạo từ nhựa kỹ thuật cao cấp, chống va đập, chống cháy, bảo vệ an toàn các linh kiện bên trong. |
| Bộ xử lý trung tâm (CPU) |
Xử lý logic, tính toán và điều khiển các hoạt động của PLC. |
| Bộ nhớ |
Lưu trữ chương trình, dữ liệu và các thông số vận hành. |
| Khối nguồn |
Cung cấp nguồn điện ổn định cho toàn bộ hệ thống. |
| Đầu vào số (Digital Inputs) |
Tiếp nhận tín hiệu số từ các cảm biến, công tắc. |
| Đầu ra số (Digital Outputs) |
Điều khiển các thiết bị chấp hành như rơ le, van điện từ. |
| Đầu vào tương tự (Analog Inputs) |
Tiếp nhận tín hiệu tương tự từ các cảm biến nhiệt độ, áp suất. |
| Cổng giao tiếp |
Kết nối với máy tính, màn hình HMI và các thiết bị ngoại vi khác thông qua chuẩn PROFINET. |
| Đèn LED báo trạng thái |
Hiển thị trạng thái hoạt động của PLC. |
| Khe cắm thẻ nhớ |
Mở rộng bộ nhớ chương trình và dữ liệu. |
2. Các tính năng chính của sản phẩm 6ES7211-1HE40-0XB0
Bộ điều khiển lập trình 6ES7211-1HE40-0XB0 là một giải pháp hoàn hảo cho các ứng dụng tự động hóa phức tạp, mang đến một loạt các tính năng tiên tiến. Sản phẩm này được trang bị bộ nhớ dung lượng lớn, cho phép lưu trữ và xử lý lượng dữ liệu khổng lồ, đảm bảo khả năng vận hành mượt mà và hiệu quả.
6ES7211-1HE40-0XB0 khẳng định vị thế là lựa chọn hàng đầu cho các chuyên gia tự động hóa nhờ tốc độ xử lý vượt trội, giúp thực thi lệnh nhanh chóng và đáp ứng hoàn hảo các yêu cầu điều khiển thời gian thực, từ đó tăng cường hiệu quả cho dây chuyền sản xuất.
Song song với hiệu suất là bộ nhớ dung lượng lớn, cho phép lưu trữ chương trình và dữ liệu phức tạp để hệ thống vận hành trơn tru trước những đòi hỏi khắt khe nhất. Khả năng kết nối cũng là một điểm mạnh với cổng PROFINET tích hợp sẵn, hỗ trợ mạng Ethernet công nghiệp tốc độ cao để trao đổi dữ liệu dễ dàng với các thiết bị khác, góp phần kiến tạo nên một mạng lưới sản xuất thông minh và liên kết chặt chẽ.
Về mặt kỹ thuật, thiết bị mang lại sự linh hoạt tối đa cho người lập trình thông qua việc hỗ trợ đa dạng các ngôn ngữ như LAD, FBD, SCL cùng hệ thống các khối hàm chức năng phong phú, giúp đơn giản hóa đáng kể quá trình hiện thực hóa các ý tưởng điều khiển phức tạp.
Bên cạnh đó, tính năng chẩn đoán lỗi thông minh giúp phát hiện sự cố nhanh chóng nhằm giảm thiểu thời gian dừng máy và tiết kiệm chi phí bảo trì. Yếu tố an toàn cũng được đảm bảo tuyệt đối nhờ các chức năng bảo mật tiên tiến, bảo vệ chương trình và dữ liệu khỏi các truy cập trái phép cũng như giữ gìn bí mật công nghệ cho doanh nghiệp.
Thiết kế của sản phẩm hướng tới sự tiện dụng với kích thước nhỏ gọn, giúp tiết kiệm không gian và dễ dàng lắp đặt trong nhiều loại tủ điện khác nhau. Tuy nhỏ gọn nhưng thiết bị lại sở hữu độ bền cao, hoạt động ổn định và bền bỉ ngay cả trong môi trường công nghiệp khắc nghiệt, đảm bảo tuổi thọ lâu dài giúp doanh nghiệp hoàn toàn yên tâm trong quá trình vận hành.
3. Hướng dẫn kết nối sản phẩm 6ES7211-1HE40-0XB0 với phần mềm
Để khai thác tối đa tiềm năng của 6ES7211-1HE40-0XB0, việc kết nối chính xác với phần mềm lập trình là bước đầu tiên vô cùng quan trọng. Quy trình kết nối này được thiết kế đơn giản và trực quan, giúp người dùng dễ dàng thiết lập và cấu hình thiết bị.
Bằng cách tuân thủ các bước hướng dẫn chi tiết dưới đây, bạn sẽ nhanh chóng thiết lập một kết nối ổn định, tạo nền tảng vững chắc cho việc lập trình và điều khiển hệ thống. Hãy cùng khám phá các bước thực hiện để kết nối bộ điều khiển PLC này với phần mềm TIA Portal, mở ra cánh cửa đến với thế giới tự động hóa đầy tiềm năng:
Bước 1: Cài đặt phần mềm TIA Portal phiên bản mới nhất lên máy tính. Phần mềm này là công cụ lập trình chuyên dụng cho các dòng PLC Siemens, bao gồm cả S7-1200.
Bước 2: Kết nối cáp Ethernet từ cổng PROFINET trên PLC 6ES7211-1HE40-0XB0 đến cổng mạng trên máy tính.
Bước 3: Cấp nguồn cho PLC.
Bước 4: Mở phần mềm TIA Portal.
Bước 5: Tạo một dự án mới (New Project).
Bước 6: Chọn dòng CPU là S7-1200, model CPU là 1211C DC/DC/RLY và mã sản phẩm là 6ES7211-1HE40-0XB0.
Bước 7: Trong phần “Device configuration”, cấu hình địa chỉ IP cho PLC. Địa chỉ IP này phải cùng lớp mạng với địa chỉ IP của máy tính. Ví dụ, nếu địa chỉ IP của máy tính là 192.168.1.100, bạn có thể đặt địa chỉ IP cho PLC là 192.168.1.101.
Bước 8: Chọn “Online” -> “Go online” để kết nối với PLC.
Bước 9: Sau khi kết nối thành công, bạn có thể tải chương trình xuống PLC bằng cách chọn “Download to device”.
4. Cách lập trình sản phẩm 6ES7211-1HE40-0XB0
Lập trình cho 6ES7211-1HE40-0XB0 mở ra một thế giới của những khả năng tự động hóa, nơi các ý tưởng sáng tạo được biến thành hiện thực. Với sự hỗ trợ của phần mềm TIA Portal, quá trình lập trình trở nên trực quan và thân thiện hơn bao giờ hết.
Người dùng có thể lựa chọn giữa các ngôn ngữ lập trình khác nhau như LAD, FBD hay SCL, tùy thuộc vào sở thích và yêu cầu của dự án. Mỗi ngôn ngữ đều có những ưu điểm riêng, cho phép người lập trình tối ưu hóa mã lệnh và tạo ra các chương trình điều khiển hiệu quả. Dưới đây là hướng dẫn cơ bản để bắt đầu lập trình cho sản phẩm này:
Bước 1: Xác định yêu cầu điều khiển của hệ thống. Lập lưu đồ thuật toán chi tiết cho từng yêu cầu.
Bước 2: Sử dụng phần mềm TIA Portal để viết chương trình điều khiển. Bạn có thể lựa chọn các ngôn ngữ lập trình như Ladder Diagram (LAD), Function Block Diagram (FBD) hoặc Structured Control Language (SCL) tùy theo nhu cầu và kinh nghiệm của mình.
Bước 3: Lựa chọn các khối hàm chức năng phù hợp trong thư viện của TIA Portal. Ví dụ, sử dụng các khối hàm Timer, Counter, Compare để thực hiện các tác vụ đếm thời gian, đếm số lượng sản phẩm, so sánh giá trị.
Bước 4: Gán địa chỉ cho các đầu vào/đầu ra (I/O) trong chương trình tương ứng với các đầu vào/đầu ra vật lý trên PLC.
Bước 5: Sử dụng các biến nhớ (Memory bits), vùng nhớ dữ liệu (Data blocks) để lưu trữ các giá trị trung gian và kết quả tính toán.
Bước 6: Viết chương trình con (Subroutines) cho các tác vụ lặp đi lặp lại để tối ưu hóa mã chương trình và dễ dàng bảo trì.
Bước 7: Mô phỏng chương trình trên phần mềm TIA Portal để kiểm tra lỗi logic và đảm bảo chương trình hoạt động đúng yêu cầu. Sử dụng chức năng “Simulation” trong TIA Portal để chạy thử chương trình trong môi trường ảo.
Bước 8: Nạp chương trình xuống PLC 6ES7211-1HE40-0XB0 thông qua kết nối đã thiết lập.
Bước 9: Kiểm tra và hiệu chỉnh chương trình trên hệ thống thực tế. Theo dõi hoạt động của hệ thống, điều chỉnh các thông số và sửa lỗi nếu có.
5. Khắc phục một số lỗi thường gặp trên 6ES7211-1HE40-0XB0
