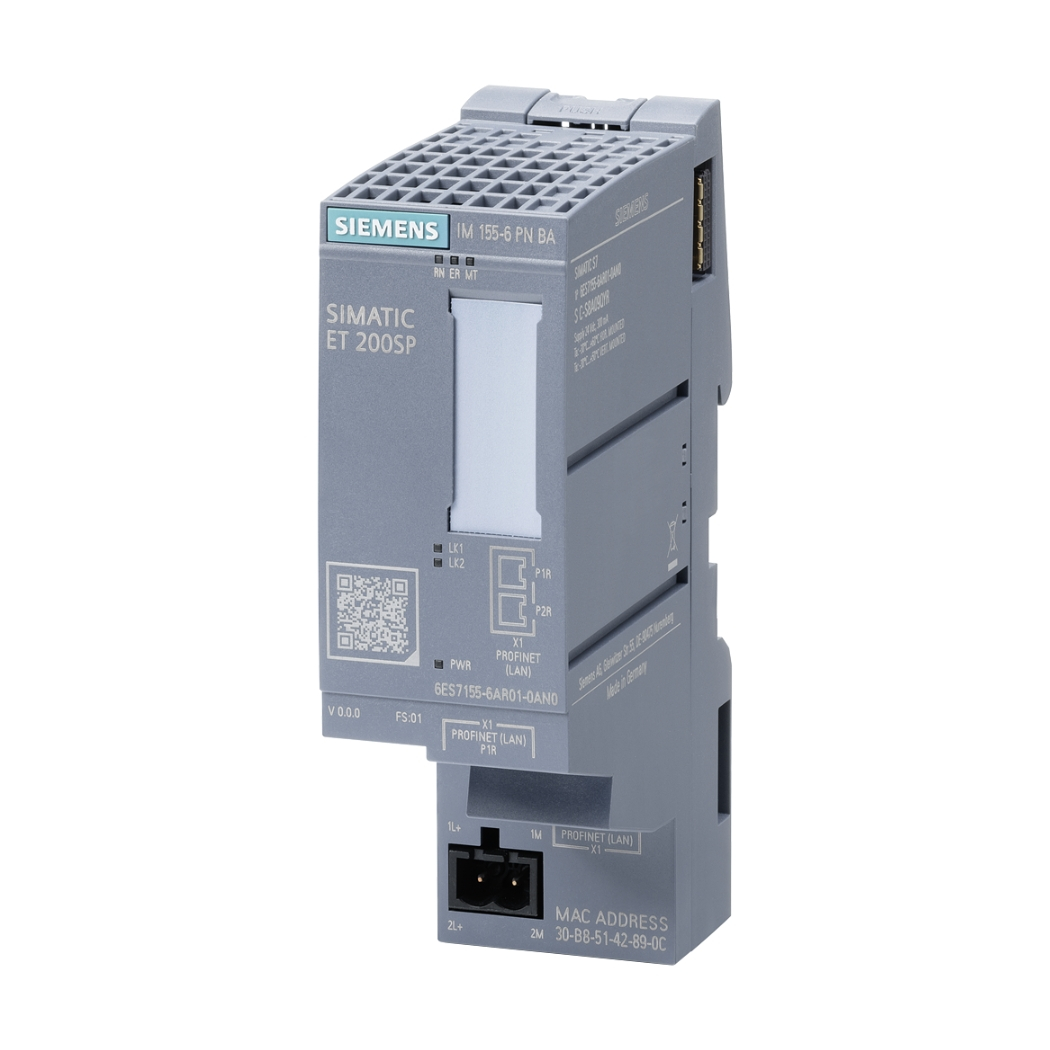

6ES7155-6AR01-0AN0 – Mô đun ET200SP IM 155-6PN Basic Siemens

5,194,000

* Giá trên website là giá tham khảo, giá hiện tại sẽ có thay đổi. Vui lòng liên hệ Hotline để được báo giá chính xác
* Giá trên chưa bao gồm chi phí lắp đặt và thi công

5.0 (2 đánh giá) Đã bán 18.3k
Còn hàng: 22
  • SKU: 6ES7155-6AR01-0AN0
  • Thông số kỹ thuật: SIMATIC ET 200SP, PROFINET interface module IM 155-6 PN Basic, max. 16 I/O modules, 2x integrated RJ45 sockets PN security class 1 including server module (6ES7193-6PA00-0AA0)
  • Tình trạng: Hàng có sẵn, mới 100%
  • Chứng từ COCQ, tờ khai hải quan, có xuất hóa đơn VAT
  • Hãng sản xuất: Siemens
  • Giảm thêm 5% khi mua sản phẩm cùng danh mục có giá cao hơn
Thanh Thiên Phú cam kết Thanh Thiên Phú cam kết
banner-cam-ket-dich-vu-khach-hang

Còn 22 trong kho

Mua ngay

Thông số kỹ thuật 6ES7155-6AR01-0AN0

Thông số kỹ thuật Giá trị
Mã sản phẩm 6ES7155-6AR01-0AN0
Loại sản phẩm Mô đun Giao diện IM 155-6PN Basic
Điện áp nguồn cung cấp (Giá trị định mức DC) 24 V DC
Tổn hao công suất (Điển hình) 1,1 W
Số lượng BaseUnit tối đa trên một Mô đun Giao diện 12
Số lượng Mô đun IO ngoại vi tối đa trên một Mô đun Giao diện 12
Số lượng byte tối đa cho dữ liệu người dùng IO 32 byte đầu vào / 32 byte đầu ra
Giao diện Vật lý 1 x RJ45
Giao thức PROFINET IO-Device
Tốc độ truyền tải, tối đa 100 Mbit/s
Hỗ trợ Đồng bộ thời gian thực (IRT) Không
Hỗ trợ Dự phòng vòng mạng (MRP) Không
Hỗ trợ Chia sẻ thiết bị (Shared Device) Không
Nhiệt độ môi trường xung quanh trong quá trình hoạt động (lắp đặt ngang) 0 °C đến 60 °C
Nhiệt độ môi trường xung quanh trong quá trình hoạt động (lắp đặt dọc) 0 °C đến 50 °C
Chiều rộng 35 mm
Chiều cao 117 mm
Chiều sâu 74 mm
Trọng lượng (xấp xỉ) 125 g

Download tài liệu SIMATIC ET 200

Simatic ET200 Catalogue

Mô tả sản phẩm

6ES7155-6AR01-0AN0 Mô đun IM 155-6PN Basic là giải pháp truyền thông Profinet tiên tiến, mang đến khả năng kết nối vượt trội và hiệu suất tối ưu cho hệ thống tự động hóa của bạn, nâng tầm năng lực sản xuất.

thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện công nghiệp uy tín, đồng hành cùng bạn kiến tạo tương lai tự động hóa, nơi mà sự ổn định, chính xác và hiệu quả là chìa khóa thành công.

1. Cấu Tạo 6ES7155-6AR01-0AN0

6ES7155-6AR01-0AN0 không chỉ là một thiết bị điện tử thông thường, mà là một tác phẩm nghệ thuật kỹ thuật, nơi mỗi chi tiết đều được thiết kế tỉ mỉ, hướng đến sự hoàn hảo:

Vỏ ngoài: Chất liệu nhựa cao cấp, chống cháy, chống va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường. Thiết kế dạng module nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail, tiết kiệm không gian tủ điện.

Cổng kết nối:

  • Cổng RJ45: Kết nối mạng PROFINET, truyền nhận dữ liệu tốc độ cao.
  • Đầu nối nguồn: Cung cấp nguồn 24V DC cho module hoạt động.
  • Khe cắm module I/O: Cho phép kết nối tối đa 12 module I/O mở rộng, tăng khả năng linh hoạt cho hệ thống.

Đèn LED báo trạng thái:

  • Đèn nguồn (PWR): Báo hiệu trạng thái nguồn điện.
  • Đèn lỗi (ERR): Báo hiệu khi có lỗi xảy ra.
  • Đèn mạng (NET): Báo hiệu trạng thái kết nối mạng.
  • Đèn RUN/STOP: Báo hiệu trạng thái hoạt động của CPU (nếu có).

Bộ vi xử lý: Chip xử lý mạnh mẽ, đảm bảo khả năng xử lý dữ liệu nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng điều khiển phức tạp.

Bộ nhớ: Lưu trữ cấu hình, chương trình và dữ liệu, đảm bảo hệ thống hoạt động ổn định và liên tục.

Giao diện PROFINET: Tích hợp sẵn giao thức truyền thông PROFINET IO, cho phép kết nối dễ dàng với các thiết bị khác trong mạng, như PLC, HMI, biến tần,…

2. Các Tính Năng Chính Của 6ES7155-6AR01-0AN0 Mô đun IM 155-6PN Basic

6ES7155-6AR01-0AN0 không chỉ là một thiết bị kết nối đơn thuần, mà còn là một “bộ não” thông minh, mang đến những tính năng vượt trội, giúp bạn làm chủ hoàn toàn hệ thống của mình:

  • Truyền thông PROFINET tốc độ cao: Hỗ trợ giao thức PROFINET IO, cho phép truyền dữ liệu thời gian thực với tốc độ lên đến 100 Mbit/s, đảm bảo độ trễ thấp và đồng bộ hóa chính xác giữa các thiết bị.
  • Hỗ trợ IRT (Isochronous Real-Time): Tính năng này cho phép đồng bộ hóa thời gian thực giữa các thiết bị trong mạng PROFINET, đặc biệt quan trọng trong các ứng dụng điều khiển chuyển động, đòi hỏi độ chính xác cao về thời gian.
  • Quản lý và chẩn đoán từ xa: Cho phép giám sát trạng thái hoạt động của module và các thiết bị kết nối, phát hiện lỗi và xử lý sự cố từ xa, giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì.
  • Hỗ trợ cấu hình linh hoạt: Dễ dàng thay đổi cấu hình, thêm bớt module I/O mà không cần dừng hệ thống, giúp tiết kiệm thời gian và công sức.
  • Tích hợp chức năng bảo mật: Hỗ trợ các tính năng bảo mật như xác thực, mã hóa dữ liệu, giúp bảo vệ hệ thống khỏi các cuộc tấn công mạng.
  • Tương thích rộng rãi: Hoạt động tốt với nhiều loại PLC, HMI, biến tần và các thiết bị tự động hóa khác của Siemens và các hãng khác.
  • Hỗ trợ Shared Device: Cho phép nhiều PLC (tối đa 2) truy cập và điều khiển các module I/O trên cùng một IM 155-6PN Basic. Tăng tính linh hoạt và tiết kiệm chi phí.
  • Hỗ trợ Media Redundancy Protocol (MRP): Tạo vòng dự phòng mạng, đảm bảo hệ thống vẫn hoạt động khi có sự cố đứt cáp mạng.

3. Hướng Dẫn Kết Nối 6ES7155-6AR01-0AN0

Các bước kết nối:

Cài đặt TIA Portal: Tải và cài đặt phiên bản TIA Portal phù hợp với hệ điều hành của bạn từ trang web của Siemens.

Tạo dự án mới: Mở TIA Portal, tạo một dự án mới và chọn loại PLC mà bạn đang sử dụng.

Thêm thiết bị: Trong cửa sổ “Devices & Networks”, chọn “Add new device” và tìm kiếm “6ES7155-6AR01-0AN0” trong danh sách thiết bị.

Cấu hình phần cứng:

  • Kéo thả module IM 155-6PN Basic vào vị trí thích hợp trên thanh ray.
  • Thêm các module I/O tương ứng vào các khe cắm trên IM 155-6PN Basic.
  • Cấu hình địa chỉ IP cho IM 155-6PN Basic.
  • Cấu hình các thông số truyền thông PROFINET.

Kết nối cáp mạng: Kết nối cáp mạng PROFINET từ cổng RJ45 của IM 155-6PN Basic đến cổng PROFINET của PLC.

Tải cấu hình xuống thiết bị: Sau khi hoàn tất cấu hình, chọn “Download to device” để tải cấu hình xuống IM 155-6PN Basic và PLC.

Kiểm tra kết nối: Sử dụng các công cụ chẩn đoán trong TIA Portal để kiểm tra kết nối giữa PLC và IM 155-6PN Basic.

4. Cách Lập Trình 6ES7155-6AR01-0AN0 Mô đun IM 155-6PN Basic

Với TIA Portal, việc lập trình cho 6ES7155-6AR01-0AN0 trở nên dễ dàng và trực quan hơn bao giờ hết. Bạn có thể sử dụng các ngôn ngữ lập trình quen thuộc như LAD (Ladder Diagram), FBD (Function Block Diagram), STL (Statement List) hoặc SCL (Structured Control Language) để tạo ra các chương trình điều khiển theo ý muốn.

Các bước cơ bản:

  • Xác định yêu cầu bài toán: Phân tích quy trình hoạt động của hệ thống, xác định các đầu vào, đầu ra và các logic điều khiển cần thiết.
  • Tạo chương trình: Sử dụng các khối chức năng (Function Blocks) có sẵn trong TIA Portal hoặc tự tạo các khối chức năng riêng để thực hiện các tác vụ điều khiển.
  • Gán địa chỉ I/O: Gán các địa chỉ I/O của các module I/O kết nối với IM 155-6PN Basic vào các biến trong chương trình.
  • Viết chương trình: Sử dụng các lệnh và cấu trúc điều khiển để viết chương trình theo logic đã xác định.
  • Mô phỏng và kiểm tra: Sử dụng chức năng mô phỏng trong TIA Portal để kiểm tra chương trình trước khi tải xuống thiết bị.
  • Tải chương trình xuống thiết bị: Sau khi hoàn tất việc lập trình và kiểm tra, chọn “Download to device” để tải chương trình xuống PLC.
  • Giám sát và hiệu chỉnh: Sử dụng các công cụ giám sát trong TIA Portal để theo dõi hoạt động của chương trình và thực hiện các điều chỉnh cần thiết.

5. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7155-6AR01-0AN0 Mô đun IM 155-6PN Basic

Lỗi Nguyên nhân có thể Cách khắc phục
Đèn ERR sáng đỏ Lỗi phần cứng, lỗi cấu hình, lỗi truyền thông. Kiểm tra nguồn điện, kiểm tra kết nối cáp, kiểm tra cấu hình trong TIA Portal, khởi động lại thiết bị.
Đèn NET không sáng Cáp mạng bị lỏng, hỏng, cấu hình địa chỉ IP sai, lỗi card mạng. Kiểm tra cáp mạng, kiểm tra cấu hình địa chỉ IP trong TIA Portal, kiểm tra card mạng trên PLC và máy tính.
Không truyền được dữ liệu Cấu hình truyền thông sai, lỗi chương trình, lỗi module I/O. Kiểm tra cấu hình truyền thông trong TIA Portal, kiểm tra chương trình, kiểm tra các module I/O.
Module I/O không hoạt động Module I/O bị hỏng, chưa được cấp nguồn, cấu hình sai. Kiểm tra nguồn điện cho module I/O, kiểm tra cấu hình module I/O trong TIA Portal, thay thế module I/O nếu cần.
Lỗi “Shared Device” Cấu hình Shared Device không chính xác, vượt quá số lượng PLC hỗ trợ, lỗi phần mềm. Kiểm tra lại cấu hình Shared Device, đảm bảo không vượt quá 2 PLC, cập nhật phần mềm TIA Portal lên phiên bản mới nhất, liên hệ với Siemens để được hỗ trợ.
