6ES7151-1AA05-0AB0 Module IM 151-1, một giải pháp giao diện mạng mạnh mẽ từ Siemens, mở ra kỷ nguyên kết nối linh hoạt và hiệu suất vượt trội cho hệ thống tự động hóa của bạn, đặc biệt trong các ứng dụng điều khiển phân tán.
Với thiết kế nhỏ gọn, khả năng mở rộng dễ dàng và tích hợp nhiều tính năng tiên tiến, module giao diện IM 151-1 này chính là chìa khóa giúp các kỹ sư điện, nhà quản lý kỹ thuật và chủ doanh nghiệp nâng tầm hệ thống, tối ưu hóa quy trình và gia tăng lợi nhuận.
1. Thông tin chi tiết về sản phẩm 6ES7151-1AA05-0AB0 Module IM 151-1
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7151-1AA05-0AB0 |
| Nhà sản xuất | Siemens |
| Dòng sản phẩm | SIMATIC ET 200S |
| Loại module | Module giao diện (Interface Module) |
| Giao thức truyền thông | PROFIBUS DP |
| Tốc độ truyền | Lên đến 12 Mbit/s |
| Số lượng module I/O tối đa có thể kết nối | 63 |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | Tối đa 200 mA |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước (W x H x D) | 45 mm x 119.5 mm x 75 mm |
| Trọng lượng | Khoảng 150 g |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, UL, cULus, FM, ATEX |
| Các tính năng nổi bật khác | Hỗ trợ cấu hình và chẩn đoán lỗi qua phần mềm STEP 7, tích hợp đèn LED báo trạng thái hoạt động và lỗi, có thể thay thế nóng (hot swapping) các module I/O mà không cần tắt nguồn hệ thống. |
| Giá thành | Liên hệ |

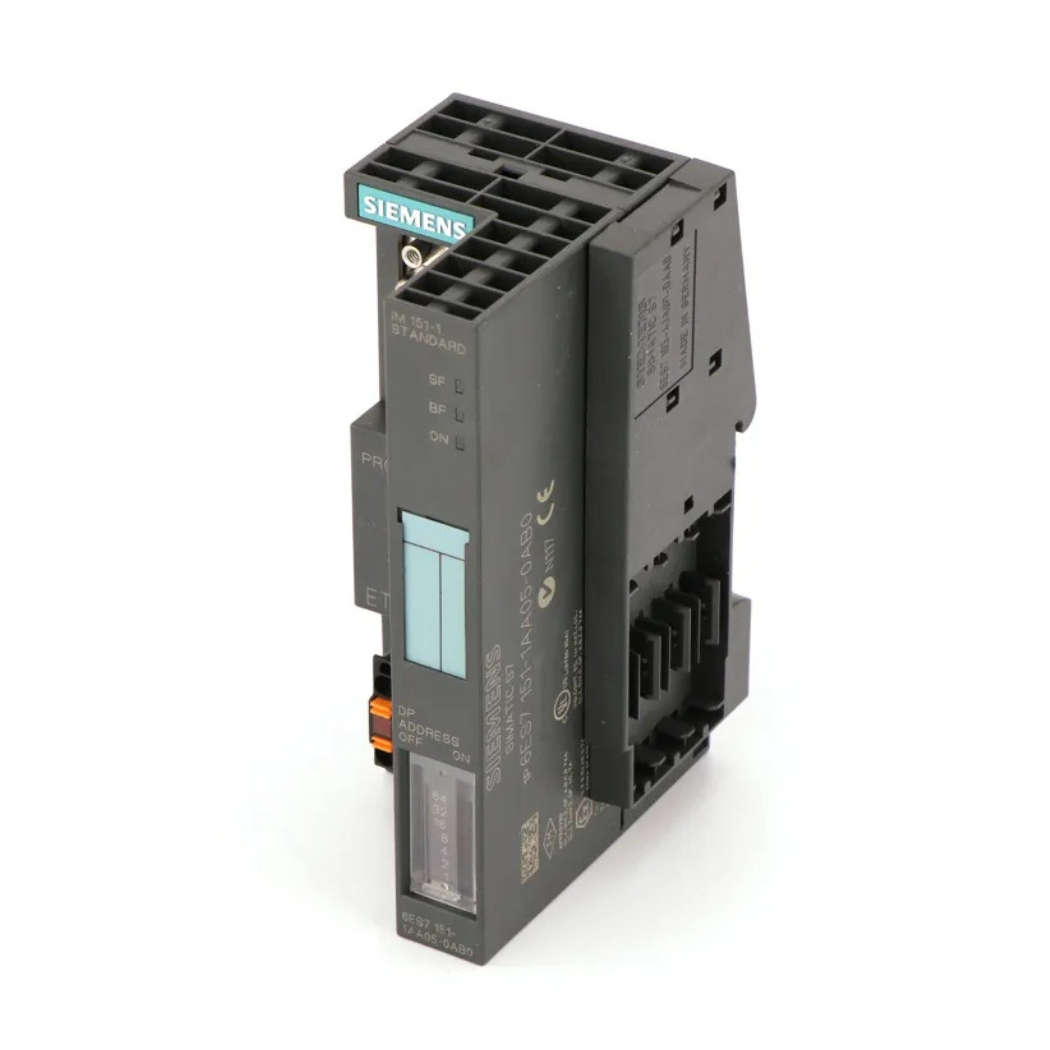

2. Cấu tạo 6ES7151-1AA05-0AB0 Module IM 151-1
Module IM 151-1 có thiết kế dạng khối nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN. Vỏ ngoài được làm bằng nhựa cao cấp, có khả năng chống va đập và chịu nhiệt tốt.
Các thành phần chính:
- Cổng kết nối PROFIBUS DP: Sử dụng đầu nối 9 chân D-sub để kết nối với mạng PROFIBUS DP.
- Khối đầu cuối kết nối nguồn: Cung cấp nguồn 24V DC cho module và các module I/O.
- Khe cắm module I/O: Cho phép kết nối các module I/O mở rộng của ET 200S.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module và các lỗi kết nối.
- Nút gạt địa chỉ PROFIBUS: Dùng để cài đặt địa chỉ cho module trên mạng PROFIBUS.
3. Các tính năng chính của 6ES7151-1AA05-0AB0 Module IM 151-1
- Giao tiếp PROFIBUS DP tốc độ cao: Hỗ trợ tốc độ truyền lên đến 12 Mbit/s, đảm bảo truyền tải dữ liệu nhanh chóng và chính xác.
- Khả năng mở rộng linh hoạt: Có thể kết nối tối đa 63 module I/O, đáp ứng nhu cầu đa dạng của các ứng dụng.
- Thiết kế mạnh mẽ cho các ứng dụng công nghiệp đòi hỏi khắt khe: Phạm vi nhiệt độ hoạt động mở rộng và khả năng chống rung/sốc cao.
- Dễ dàng cấu hình và chẩn đoán: Tích hợp với phần mềm STEP 7 của Siemens, giúp việc cấu hình, giám sát và chẩn đoán lỗi trở nên dễ dàng hơn.
- Hỗ trợ thay thế nóng (hot swapping): Cho phép thay thế các module I/O mà không cần tắt nguồn hệ thống, giảm thiểu thời gian dừng máy.
- Tích hợp đèn LED báo trạng thái: Giúp dễ dàng nhận biết trạng thái hoạt động của module và các lỗi kết nối.
- Độ an toàn và tin cậy: Tuân thủ các tiêu chuẩn nghiêm ngặt về an toàn và chất lượng quốc tế, như CE, UL, cULus, FM, ATEX, KC, DNV, đảm bảo hệ thống của bạn hoạt động an toàn, giảm thiểu rủi ro và bảo vệ người lao động
- Tính năng bảo trì dự đoán: Module này có thể được cấu hình để gửi cảnh báo khi các vấn đề tiềm ẩn được phát hiện, chẳng hạn như điện áp thấp hoặc nhiệt độ cao.
- Tiết kiệm năng lượng: Tiêu thụ ít điện năng, góp phần giảm chi phí vận hành hệ thống.
4. Hướng dẫn kết nối 6ES7151-1AA05-0AB0 Module IM 151-1 với phần mềm
Bước 1: Chuẩn bị
- Module IM 151-1 (6ES7151-1AA05-0AB0).
- Phần mềm STEP 7 (phiên bản tương thích).
- Cáp PROFIBUS DP.
- Bộ lập trình PG/PC.
Bước 2: Kết nối phần cứng
- Lắp đặt module IM 151-1 lên thanh ray DIN.
- Kết nối cáp PROFIBUS DP từ module IM 151-1 đến cổng PROFIBUS của bộ lập trình PG/PC.
- Cấp nguồn 24V DC cho module.
Bước 3: Cấu hình phần mềm
- Mở phần mềm STEP 7.
- Tạo một project mới hoặc mở project hiện có.
- Thêm module IM 151-1 vào cấu hình phần cứng của project.
- Cài đặt địa chỉ PROFIBUS cho module IM 151-1.
- Thêm các module I/O vào cấu hình phần cứng, kết nối chúng với IM 151-1.
- Tải cấu hình phần cứng xuống bộ lập trình.
5. Cách lập trình 6ES7151-1AA05-0AB0 Module IM 151-1
Việc lập trình cho module IM 151-1 được thực hiện thông qua phần mềm STEP 7. Bạn không cần lập trình trực tiếp cho module IM 151-1, mà chỉ cần cấu hình nó trong STEP 7 và lập trình cho các module I/O kết nối với nó.
Các bước cơ bản:
- Trong STEP 7, tạo các khối dữ liệu (Data Blocks – DB) để lưu trữ dữ liệu đầu vào/đầu ra của các module I/O.
- Sử dụng các lệnh đọc/ghi dữ liệu (ví dụ: I/O access, move) để truy cập và xử lý dữ liệu từ các module I/O.
- Viết chương trình điều khiển (ví dụ: trong các khối OB, FC, FB) để thực hiện các tác vụ mong muốn dựa trên dữ liệu từ các module I/O.
6. Khắc phục một số lỗi thường gặp trên Module IM 151-1
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi SF (System Fault) sáng đỏ | Lỗi hệ thống, có thể do lỗi cấu hình, lỗi phần cứng hoặc lỗi truyền thông. | Kiểm tra cấu hình phần cứng trong STEP 7, kiểm tra kết nối cáp PROFIBUS, kiểm tra nguồn cấp, kiểm tra các module I/O. Nếu lỗi vẫn còn, có thể module IM 151-1 bị hỏng và cần thay thế. |
| Đèn LED báo lỗi BF (Bus Fault) sáng đỏ | Lỗi truyền thông PROFIBUS, có thể do cáp bị hỏng, đầu nối lỏng, địa chỉ PROFIBUS không đúng hoặc cấu hình mạng không chính xác. | Kiểm tra cáp PROFIBUS và các đầu nối, đảm bảo chúng được kết nối chắc chắn. Kiểm tra địa chỉ PROFIBUS của module IM 151-1 và các thiết bị khác trên mạng. Kiểm tra cấu hình mạng PROFIBUS trong STEP 7. |
| Không có đèn LED nào sáng | Mất nguồn hoặc module bị hỏng. | Kiểm tra nguồn cấp 24V DC cho module, đảm bảo nguồn được bật và kết nối đúng. Nếu nguồn vẫn tốt, có thể module IM 151-1 bị hỏng và cần thay thế. |
| Không thể kết nối với module IM 151-1 | Cáp PROFIBUS bị hỏng, địa chỉ PROFIBUS không đúng, cấu hình phần cứng không chính xác, hoặc driver PROFIBUS chưa được cài đặt trên bộ lập trình PG/PC. | Kiểm tra cáp PROFIBUS và các đầu nối. Kiểm tra địa chỉ PROFIBUS của module IM 151-1. Kiểm tra cấu hình phần cứng trong STEP 7. Cài đặt hoặc cập nhật driver PROFIBUS trên bộ lập trình PG/PC. |
