6ES7137-6BD00-0BA0 Mô đun CM 4xIO-Link ST mở ra một kỷ nguyên mới cho hệ thống tự động hóa của bạn, mang đến giải pháp kết nối thông minh, linh hoạt và tiết kiệm chi phí.
Thiết bị tiên tiến này từ Siemens, hiện đã có mặt tại thanhthienphu.vn, sẽ là trợ thủ đắc lực, giúp nâng tầm hiệu suất và độ tin cậy cho mọi quy trình sản xuất.

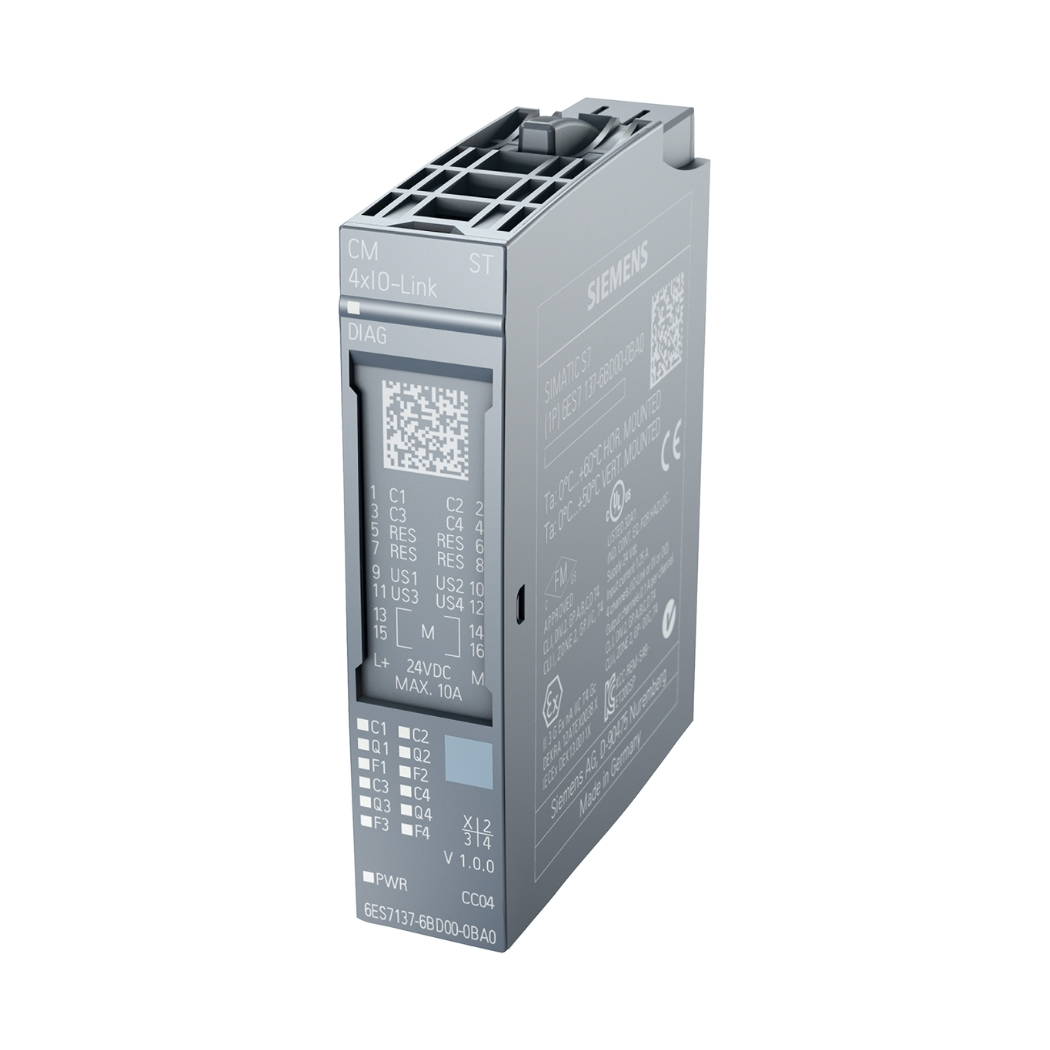

1. Cấu tạo 6ES7137-6BD00-0BA0 Mô đun CM 4xIO-Link ST
Mô đun CM 4xIO-Link ST được thiết kế nhỏ gọn, với vỏ ngoài làm bằng nhựa cao cấp, chống va đập và chịu được nhiệt độ cao. Bên trong, mô-đun chứa các linh kiện điện tử chất lượng cao, được bố trí khoa học, đảm bảo hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt.
- Cổng kết nối IO-Link: 4 cổng kết nối chuẩn M12, cho phép kết nối nhanh chóng và dễ dàng với các thiết bị IO-Link.
- Đèn LED báo trạng thái: Hệ thống đèn LED hiển thị trạng thái hoạt động của từng kênh IO-Link, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Giao diện kết nối với ET 200SP: Mô đun được thiết kế để lắp đặt trên đế ET 200SP, giúp tích hợp dễ dàng vào hệ thống tự động hóa hiện có.
- Chip xử lý: Sử dụng chip xử lý mạnh mẽ, đảm bảo tốc độ truyền dữ liệu nhanh chóng và chính xác.
2. Các tính năng chính của 6ES7137-6BD00-0BA0 Mô đun CM 4xIO-Link ST
- Kết nối 4 thiết bị IO-Link: Mô đun cho phép kết nối đồng thời 4 thiết bị IO-Link, giúp bạn mở rộng khả năng kết nối và thu thập dữ liệu từ nhiều nguồn khác nhau.
- Hỗ trợ IO-Link V1.1: Tương thích với chuẩn IO-Link V1.1 mới nhất, đảm bảo khả năng tương thích và tích hợp với các thiết bị IO-Link hiện đại.
- Tốc độ truyền dữ liệu cao: Hỗ trợ các tốc độ truyền COM1, COM2, COM3, cho phép truyền dữ liệu nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng thời gian thực.
- Cấu hình và chẩn đoán dễ dàng: Mô đun được tích hợp các công cụ cấu hình và chẩn đoán, giúp người dùng dễ dàng cài đặt, vận hành và khắc phục sự cố.
- Tích hợp liền mạch với hệ thống ET 200SP: Mô đun được thiết kế để lắp đặt trên đế ET 200SP, giúp tích hợp dễ dàng vào hệ thống tự động hóa hiện có của Siemens.
- Tiết kiệm chi phí: Giảm thiểu chi phí lắp đặt, bảo trì và thay thế cáp, nhờ sử dụng công nghệ kết nối IO-Link.
- Tính năng SIO Mode: Đây là một trong những tính năng độc đáo của mô-đun 6ES7137-6BD00-0BA0, cho phép mô-đun hoạt động như một I/O tiêu chuẩn trong trường hợp không có thiết bị IO-Link nào được kết nối. Điều này giúp tăng tính linh hoạt của hệ thống và cho phép người dùng sử dụng mô-đun trong nhiều ứng dụng khác nhau.
3. Hướng dẫn kết nối 6ES7137-6BD00-0BA0 Mô đun CM 4xIO-Link ST với phần mềm
Để kết nối mô-đun CM 4xIO-Link ST với phần mềm, bạn cần thực hiện các bước sau:
- Lắp đặt mô-đun: Lắp đặt mô-đun lên đế ET 200SP theo hướng dẫn của nhà sản xuất.
- Kết nối cáp IO-Link: Kết nối các thiết bị IO-Link với mô-đun thông qua cáp IO-Link chuẩn M12.
- Kết nối nguồn: Cung cấp nguồn 24 V DC cho mô-đun.
- Cài đặt phần mềm: Cài đặt phần mềm TIA Portal hoặc STEP 7 trên máy tính của bạn.
- Thêm mô-đun vào dự án: Trong phần mềm, thêm mô-đun CM 4xIO-Link ST vào dự án của bạn.
- Cấu hình mô-đun: Cấu hình các thông số của mô-đun như địa chỉ IP, tốc độ truyền, v.v.
- Tải cấu hình xuống mô-đun: Tải cấu hình đã tạo xuống mô-đun.
4. Cách lập trình 6ES7137-6BD00-0BA0 Mô đun CM 4xIO-Link ST
Mô-đun CM 4xIO-Link ST có thể được lập trình bằng phần mềm TIA Portal hoặc STEP 7. Bạn có thể sử dụng các khối chức năng (FB) và hàm (FC) có sẵn trong thư viện của phần mềm để đọc và ghi dữ liệu từ các thiết bị IO-Link.
- Sử dụng khối chức năng IO-Link: Phần mềm TIA Portal cung cấp các khối chức năng IO-Link để đơn giản hóa việc giao tiếp với các thiết bị IO-Link. Bạn có thể sử dụng các khối này để đọc dữ liệu quá trình, dữ liệu tham số và dữ liệu chẩn đoán từ các thiết bị IO-Link.
- Sử dụng hàm IOL_CALL: Hàm IOL_CALL cho phép bạn thực hiện các lệnh IO-Link cụ thể, chẳng hạn như đọc và ghi dữ liệu ISDU (Indexed Service Data Unit).
- Xử lý dữ liệu: Sau khi đọc dữ liệu từ các thiết bị IO-Link, bạn có thể xử lý dữ liệu này trong chương trình PLC để thực hiện các tác vụ điều khiển và giám sát.
5. Khắc phục một số lỗi thường gặp khi sử dụng 6ES7137-6BD00-0BA0 Mô đun CM 4xIO-Link ST
| Lỗi |
Nguyên nhân |
Cách khắc phục |
| Không thể kết nối với thiết bị IO-Link |
Cáp kết nối bị lỏng hoặc hỏng, thiết bị IO-Link không được cấp nguồn, cấu hình sai địa chỉ IO-Link |
Kiểm tra cáp kết nối, đảm bảo thiết bị IO-Link được cấp nguồn, kiểm tra cấu hình địa chỉ IO-Link trong phần mềm. |
| Đèn LED báo lỗi trên mô-đun nhấp nháy |
Lỗi giao tiếp, lỗi cấu hình, lỗi phần cứng |
Kiểm tra kết nối cáp, kiểm tra cấu hình trong phần mềm, liên hệ với nhà cung cấp nếu nghi ngờ lỗi phần cứng. |
| Dữ liệu đọc từ thiết bị IO-Link không chính xác |
Cấu hình sai kiểu dữ liệu, thiết bị IO-Link bị lỗi |
Kiểm tra cấu hình kiểu dữ liệu trong phần mềm, kiểm tra trạng thái hoạt động của thiết bị IO-Link. |
| Không thể ghi dữ liệu vào thiết bị IO-Link |
Thiết bị IO-Link không hỗ trợ ghi dữ liệu, cấu hình sai quyền truy cập |
Kiểm tra tài liệu kỹ thuật của thiết bị IO-Link để xem có hỗ trợ ghi dữ liệu không, kiểm tra cấu hình quyền truy cập trong phần mềm. |
| Lỗi truyền thông trên ET 200SP |
Cấu hình sai địa chỉ IP, xung đột địa chỉ IP, lỗi kết nối mạng |
Kiểm tra cấu hình địa chỉ IP của mô-đun và các thiết bị khác trên mạng, đảm bảo không có xung đột địa chỉ IP, kiểm tra kết nối mạng. |
6. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đã sẵn sàng để trải nghiệm những lợi ích tuyệt vời mà Mô đun CM 4xIO-Link ST mang lại? Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn – nhà cung cấp thiết bị tự động hóa uy tín hàng đầu tại Việt Nam – để được tư vấn và hỗ trợ tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết cung cấp sản phẩm chính hãng Siemens, đảm bảo chất lượng và độ tin cậy.
- Giá cả cạnh tranh: Mang đến cho bạn mức giá tốt nhất trên thị trường.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ bạn 24/7.
- Hỗ trợ kỹ thuật tận tâm: Chúng tôi không chỉ cung cấp sản phẩm mà còn đồng hành cùng bạn trong suốt quá trình sử dụng, từ lắp đặt, cấu hình đến bảo trì, sửa chữa.
- Giải pháp toàn diện: Thanhthienphu.vn cung cấp đầy đủ các giải pháp tự động hóa, từ thiết bị phần cứng đến phần mềm, giúp bạn xây dựng một hệ thống hoàn chỉnh và hiệu quả.
- Giao hàng nhanh chóng: Đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
Đừng để hệ thống tự động hóa của bạn bị tụt hậu! Hãy đầu tư vào Mô đun CM 4xIO-Link ST ngay hôm nay để nâng cao hiệu quả, tiết kiệm chi phí và tạo ra lợi thế cạnh tranh cho doanh nghiệp của bạn.
thanhthienphu.vn luôn sẵn lòng đồng hành cùng bạn trên con đường thành công!
