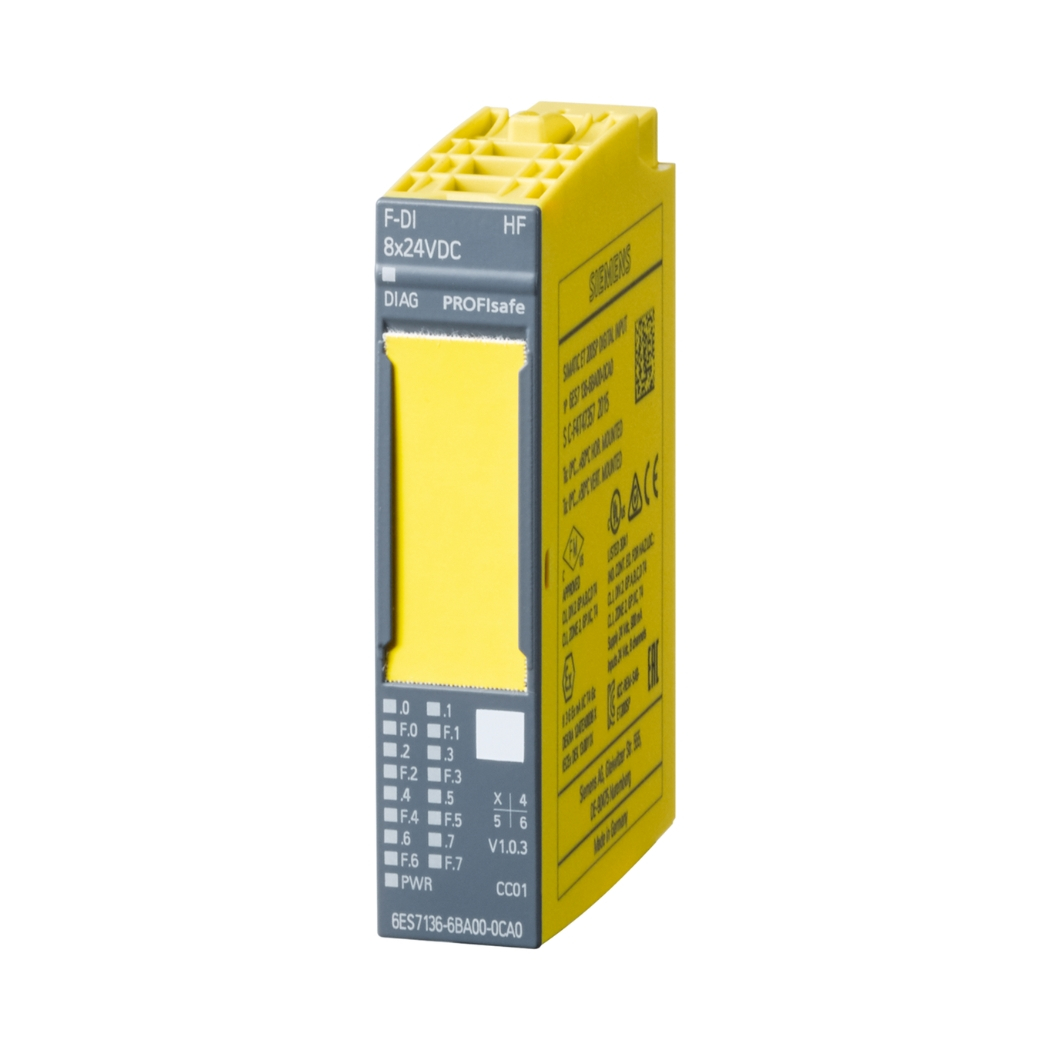

6ES7136-6AA00-0CA1 Electronic module

6ES7136-6AA00-0CA1 Electronic module, một giải pháp mô-đun đầu vào số an toàn, là trái tim cho hệ thống tự động hóa của bạn, mang lại sự an tâm tuyệt đối trong vận hành và nâng cao hiệu suất vượt trội cho các ứng dụng công nghiệp đòi hỏi tính an toàn cao.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp thiết bị, mà còn trao cho bạn chìa khóa để mở ra tiềm năng tối đa của hệ thống, giảm thiểu rủi ro và tối ưu hóa chi phí.

1. Thông Tin Chi Tiết Về 6ES7136-6AA00-0CA1 Electronic Module

2. Cấu Tạo 6ES7136-6AA00-0CA1 Electronic Module

Mô-đun 6ES7136-6AA00-0CA1 có cấu tạo gồm các thành phần chính sau:

Khối đầu vào (Input Block):

• Gồm 8 kênh đầu vào số, nhận tín hiệu từ các cảm biến hoặc thiết bị ngoại vi.
• Mỗi kênh đầu vào có mạch bảo vệ chống quá áp, quá dòng và ngược cực.
• Tích hợp bộ lọc nhiễu để loại bỏ tín hiệu nhiễu từ môi trường.

Khối xử lý (Processing Block):

• Sử dụng vi xử lý an toàn (safety microcontroller) để xử lý tín hiệu đầu vào và thực hiện các chức năng an toàn.
• Vi xử lý này được thiết kế đặc biệt để đảm bảo tính toàn vẹn dữ liệu và khả năng phát hiện lỗi.
• Thực hiện các thuật toán an toàn để kiểm tra tính hợp lệ của tín hiệu đầu vào và đưa ra tín hiệu đầu ra an toàn.

Khối giao tiếp (Communication Block):

• Sử dụng giao thức PROFIsafe để giao tiếp với bộ điều khiển PLC.
• PROFIsafe là giao thức truyền thông an toàn dựa trên nền tảng PROFINET, đảm bảo truyền dữ liệu an toàn và tin cậy.
• Hỗ trợ các chức năng chẩn đoán lỗi và truyền thông tin trạng thái của mô-đun.

Khối nguồn (Power Supply Block):

• Cung cấp nguồn điện cho các thành phần của mô-đun.
• Có mạch bảo vệ chống quá tải, ngắn mạch và ngược cực.
• Đảm bảo nguồn điện ổn định cho hoạt động của mô-đun.

Đầu nối (Terminal Block):

• Sử dụng công nghệ Push-in terminal, cho phép kết nối dây nhanh chóng và dễ dàng mà không cần dụng cụ.
• Đảm bảo kết nối chắc chắn, chống rung và giảm thiểu thời gian lắp đặt.

Đèn LED báo trạng thái:

• SF (System Fault): Đèn đỏ báo lỗi hệ thống.
• DIAG (Diagnostics): Đèn đỏ/xanh lá cây báo trạng thái chẩn đoán.
• PWR (Power): Đèn xanh lá cây báo trạng thái nguồn.
• 8 đèn LED xanh lá cây: Báo trạng thái của từng kênh đầu vào (sáng khi kênh có tín hiệu).

Vỏ bảo vệ:

• Làm bằng vật liệu nhựa cao cấp, chống cháy và chịu va đập.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail.

3. Các Tính Năng Chính Của 6ES7136-6AA00-0CA1 Electronic Module

Chức năng an toàn (Safety Functions):

• Giám sát kênh (Channel Monitoring): Mô-đun liên tục giám sát trạng thái của từng kênh đầu vào để phát hiện các lỗi như ngắn mạch, hở mạch, mất kết nối.
• Kiểm tra chéo (Cross-circuit Monitoring): Phát hiện các lỗi ngắn mạch giữa các kênh đầu vào khác nhau.
• Xử lý tín hiệu an toàn (Safety Signal Processing): Sử dụng các thuật toán an toàn để xử lý tín hiệu đầu vào và đảm bảo tính toàn vẹn dữ liệu.
• Thời gian đáp ứng an toàn (Safety Response Time): Thời gian đáp ứng nhanh, đảm bảo hệ thống dừng an toàn trong trường hợp xảy ra sự cố.

Chức năng chẩn đoán (Diagnostic Functions):

• Chẩn đoán lỗi kênh (Channel Fault Diagnostics): Phát hiện và báo cáo các lỗi cụ thể trên từng kênh đầu vào.
• Chẩn đoán lỗi hệ thống (System Fault Diagnostics): Phát hiện và báo cáo các lỗi liên quan đến mô-đun, như lỗi giao tiếp, lỗi nguồn.
• Truyền thông tin chẩn đoán (Diagnostic Data Transmission): Truyền thông tin chẩn đoán chi tiết đến bộ điều khiển PLC để hiển thị và xử lý.

Tích hợp hệ thống (System Integration):

• Tương thích với hệ thống SIMATIC ET 200SP: Dễ dàng tích hợp với các thành phần khác của hệ thống ET 200SP, như module CPU, module truyền thông.
• Hỗ trợ PROFIsafe: Sử dụng giao thức truyền thông an toàn PROFIsafe, đảm bảo truyền dữ liệu an toàn và tin cậy.
• Cấu hình bằng phần mềm TIA Portal: Dễ dàng cấu hình và lập trình bằng phần mềm TIA Portal của Siemens.

Tính năng khác:

• Thay thế nóng (Hot Swapping): Có thể thay thế mô-đun khi hệ thống đang hoạt động mà không cần tắt nguồn.
• Đánh dấu điện tử (Electronic Tagging): Hỗ trợ đánh dấu điện tử, giúp quản lý và theo dõi mô-đun dễ dàng.

4. Hướng Dẫn Kết Nối 6ES7136-6AA00-0CA1 Electronic Module Với Phần Mềm

Bước 1: Chuẩn bị

Phần cứng:

• Mô-đun 6ES7136-6AA00-0CA1.
• Bộ điều khiển PLC SIMATIC (ví dụ: S7-1200F, S7-1500F).
• Hệ thống ET 200SP (bao gồm module giao tiếp, module nguồn).
• Cáp mạng PROFINET.

Phần mềm:

• TIA Portal (Totally Integrated Automation Portal) phiên bản V13 SP1 trở lên (khuyến nghị sử dụng phiên bản mới nhất).
• Gói hỗ trợ phần cứng (Hardware Support Package – HSP) cho 6ES7136-6AA00-0CA1 (có thể tải về từ trang web hỗ trợ của Siemens).

Bước 2: Lắp đặt phần cứng

• Lắp đặt mô-đun 6ES7136-6AA00-0CA1 vào hệ thống ET 200SP.
• Kết nối cáp mạng PROFINET từ mô-đun giao tiếp của ET 200SP đến cổng PROFINET của bộ điều khiển PLC.
• Cấp nguồn cho hệ thống ET 200SP.

Bước 3: Cài đặt HSP

• Mở TIA Portal.
• Chọn “Options” -> “Support Packages”.
• Chọn “Install from file” và chọn file HSP đã tải về.
• Làm theo hướng dẫn để cài đặt HSP.

Bước 4: Cấu hình phần cứng trong TIA Portal

• Tạo một project mới trong TIA Portal.
• Thêm bộ điều khiển PLC vào project.
• Thêm hệ thống ET 200SP vào project (chọn đúng loại module giao tiếp).
• Kéo và thả mô-đun 6ES7136-6AA00-0CA1 từ “Hardware Catalog” vào hệ thống ET 200SP.
• Cấu hình địa chỉ I/O cho mô-đun (địa chỉ đầu vào).
• Cấu hình các thông số an toàn (nếu cần).

Bước 5: Thiết lập giao tiếp PROFIsafe

• Trong “Device Configuration” của mô-đun 6ES7136-6AA00-0CA1, chọn tab “PROFIsafe”.
• Chọn “Activate PROFIsafe”.
• Nhập địa chỉ F-destination (địa chỉ an toàn của bộ điều khiển PLC).
• Nhập địa chỉ F-source (địa chỉ an toàn của mô-đun).
• Cấu hình các thông số an toàn khác (nếu cần).

Bước 6: Download cấu hình xuống PLC

• Kết nối máy tính với bộ điều khiển PLC.
• Chọn project trong TIA Portal.
• Chọn “Download to device”.
• Chọn “Hardware configuration” và “Software (all)”.
• Nhấn “Load” để download cấu hình xuống PLC.

Bước 7: Kiểm tra kết nối

• Trong TIA Portal, mở “Online & Diagnostics” của mô-đun 6ES7136-6AA00-0CA1.
• Kiểm tra trạng thái kết nối PROFIsafe (phải hiển thị “OK”).
• Kiểm tra trạng thái các kênh đầu vào (sử dụng các cảm biến hoặc thiết bị ngoại vi để kích hoạt các kênh đầu vào).

5. Cách Lập Trình 6ES7136-6AA00-0CA1 Electronic Module

Việc lập trình cho mô-đun 6ES7136-6AA00-0CA1 được thực hiện trong môi trường TIA Portal, sử dụng các khối chức năng an toàn (F-blocks) và ngôn ngữ lập trình F-LAD (Ladder Diagram) hoặc F-FBD (Function Block Diagram).

Bước 1: Tạo khối chức năng an toàn (F-block)

• Trong TIA Portal, chọn “Program blocks” -> “Add new block”.
• Chọn “Function block (FB)”.
• Trong “Properties” của FB, chọn “Safety” -> “F-FB”.
• Chọn ngôn ngữ lập trình (F-LAD hoặc F-FBD).
• Đặt tên cho FB và nhấn “OK”.

Bước 2: Lập trình logic an toàn

• Sử dụng các lệnh và khối chức năng an toàn có sẵn trong thư viện của TIA Portal (ví dụ: F_E_STOP, F_ACK_GL, F_SIL_MON).
• Kết nối các tín hiệu đầu vào từ mô-đun 6ES7136-6AA00-0CA1 (địa chỉ I/O đã cấu hình) với các chân đầu vào của các khối chức năng an toàn.
• Kết nối các chân đầu ra của các khối chức năng an toàn với các tín hiệu đầu ra điều khiển (ví dụ: cuộn dây contactor).
• Thực hiện các phép toán logic an toàn (AND, OR, NOT) để tạo ra logic điều khiển mong muốn.

Bước 3: Gán khối chức năng an toàn cho chương trình chính

• Trong chương trình chính (OB1), gọi khối chức năng an toàn đã tạo.
• Kết nối các biến đầu vào/ra của khối chức năng an toàn với các biến trong chương trình chính.

Bước 4: Biên dịch và download chương trình

• Chọn project trong TIA Portal.
• Chọn “Compile” -> “Hardware and software (only changes)”.
• Chọn “Download to device” -> “Software (all)”.
• Nhấn “Load” để download chương trình xuống PLC.

Ví dụ: Lập trình nút dừng khẩn cấp (Emergency Stop)

• Tạo một F-FB với tên “Emergency_Stop”.
• Sử dụng khối chức năng F_E_STOP (có sẵn trong thư viện).
• Kết nối tín hiệu đầu vào từ nút dừng khẩn cấp (kết nối với một kênh đầu vào của 6ES7136-6AA00-0CA1) với chân “IN” của khối F_E_STOP.
• Kết nối chân “Q” của khối F_E_STOP với một biến đầu ra (ví dụ: “Emergency_Stop_Active”).
• Trong chương trình chính (OB1), gọi F-FB “Emergency_Stop”.
• Sử dụng biến “Emergency_Stop_Active” để điều khiển các thiết bị an toàn (ví dụ: ngắt nguồn cho động cơ).

Nguyên tắc lập trình an toàn:

• Sử dụng các khối chức năng an toàn đã được chứng nhận.
• Tuân thủ các quy tắc lập trình an toàn theo tiêu chuẩn IEC 61131-3.
• Kiểm tra kỹ lưỡng logic an toàn trước khi download xuống PLC.
• Thực hiện kiểm tra chức năng an toàn sau khi download.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7136-6AA00-0CA1 Electronic Module
