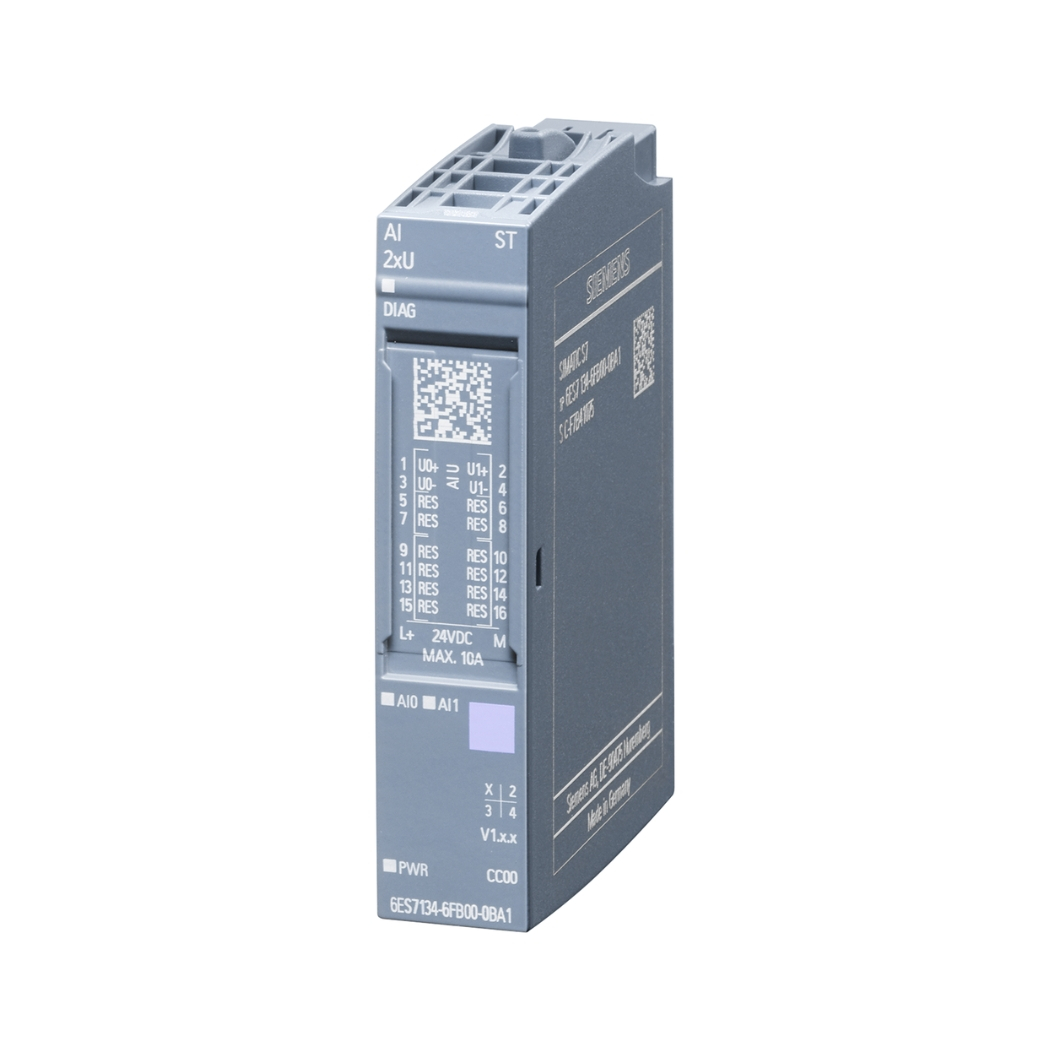

6ES7134-6FB00-0BA1 Mô đun AI 2xU St

6ES7134-6FB00-0BA1 Mô đun AI 2xU St, bộ não analog thông minh cho hệ thống tự động hóa của bạn, mở ra kỷ nguyên mới của hiệu suất và độ chính xác vượt trội, giúp các kỹ sư điện và nhà quản lý kỹ thuật dễ dàng nâng tầm quy trình sản xuất.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm, mà còn mang đến giải pháp toàn diện, giúp bạn tối ưu hóa hệ thống, tiết kiệm chi phí và gia tăng lợi nhuận.

1. Thông Tin Chi Tiết Về 6ES7134-6FB00-0BA1 Mô đun AI 2xU St

2. Cấu Tạo Sản Phẩm 6ES7134-6FB00-0BA1 Mô đun AI 2xU St

6ES7134-6FB00-0BA1 được thiết kế theo dạng module nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN trong tủ điện. Vỏ ngoài được làm bằng nhựa cao cấp, có khả năng chống chịu va đập, bụi bẩn và hóa chất.

Các thành phần chính bên trong module bao gồm:

• Mạch chuyển đổi tín hiệu analog sang số (ADC): Đây là trái tim của module, có nhiệm vụ chuyển đổi tín hiệu điện áp từ các cảm biến thành tín hiệu số để PLC có thể xử lý.
• Bộ vi xử lý: Thực hiện các chức năng xử lý tín hiệu, chẩn đoán lỗi và giao tiếp với PLC.
• Mạch cách ly: Đảm bảo an toàn cho hệ thống bằng cách cách ly các kênh đầu vào với nhau và với bus hệ thống.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của module và các lỗi (nếu có).
• Đầu nối dây: Cho phép kết nối dễ dàng với các cảm biến và thiết bị ngoại vi.

3. Các Tính Năng Chính Của Sản Phẩm 6ES7134-6FB00-0BA1 Mô đun AI 2xU St

6ES7134-6FB00-0BA1 nổi bật với nhiều tính năng ưu việt, đáp ứng nhu cầu khắt khe của các ứng dụng công nghiệp:

• Độ chính xác cao: Với độ phân giải 16 bit, module cung cấp khả năng đo lường chính xác, giúp bạn kiểm soát chặt chẽ các thông số quan trọng.
• Tốc độ chuyển đổi nhanh: Thời gian chuyển đổi chỉ 62.5 µs/kênh, cho phép module thu thập dữ liệu nhanh chóng, đáp ứng các ứng dụng thời gian thực.
• Chẩn đoán lỗi thông minh: Module tích hợp các chức năng chẩn đoán lỗi như đứt dây, quá dải, dưới dải, giúp bạn nhanh chóng phát hiện và khắc phục sự cố.
• Cách ly an toàn: Module được cách ly giữa các kênh và bus hệ thống, đảm bảo an toàn cho người vận hành và thiết bị.
• Dễ dàng cấu hình và lắp đặt: Module được thiết kế để dễ dàng tích hợp vào hệ thống SIMATIC ET 200SP, với phần mềm cấu hình đơn giản và trực quan.
• Tính linh hoạt: Module hỗ trợ nhiều dải đo khác nhau (±10 V, 1-5 V, 0-10 V), phù hợp với nhiều loại cảm biến khác nhau.
• Độ bền và tuổi thọ cao: Với vỏ bằng nhựa cao cấp, và các thành phần linh kiện chính hãng, Siemens 6ES7134-6FB00-0BA1 có thể hoạt động bền bỉ với thời gian.

4. Hướng Dẫn Kết Nối 6ES7134-6FB00-0BA1 Với Phần Mềm

Để kết nối 6ES7134-6FB00-0BA1 với phần mềm TIA Portal (Totally Integrated Automation Portal) của Siemens, bạn cần thực hiện các bước sau:

Bước 1: Chuẩn bị phần cứng

• Mô đun 6ES7134-6FB00-0BA1
• Module giao diện (Interface Module – IM) của hệ thống ET 200SP (ví dụ: IM 155-6 PN)
• Bộ nguồn 24 V DC
• Cáp mạng Ethernet
• Máy tính cài đặt phần mềm TIA Portal

Bước 2: Lắp đặt phần cứng

• Gắn module giao diện IM 155-6 PN lên thanh ray DIN.
• Gắn module 6ES7134-6FB00-0BA1 vào khe cắm trên module giao diện.
• Cấp nguồn 24 V DC cho module giao diện.
• Kết nối cáp mạng Ethernet từ module giao diện đến máy tính.

Bước 3: Cấu hình phần cứng trong TIA Portal

Mở phần mềm TIA Portal.

Tạo một dự án mới (New Project).

Thêm thiết bị (Add new device):

• Chọn loại thiết bị: SIMATIC ET 200SP
• Chọn module giao diện: IM 155-6 PN (hoặc loại module giao diện bạn đang sử dụng)
• Chọn module 6ES7134-6FB00-0BA1

Cấu hình địa chỉ IP cho module giao diện (nếu cần).

Kéo thả module 6ES7134-6FB00-0BA1 vào cấu hình phần cứng.

Thiết lập các thông số cho module 6ES7134-6FB00-0BA1:

• Chọn dải đo (ví dụ: 0-10 V)
• Bật/tắt các chức năng chẩn đoán
• Đặt tên cho các kênh đầu vào (ví dụ: “Nhiệt độ lò”, “Áp suất dầu”)

Bước 4: Tải cấu hình xuống thiết bị

• Kết nối máy tính với module giao diện qua cáp mạng Ethernet.
• Chọn “Download to device” để tải cấu hình phần cứng xuống thiết bị.
• Kiểm tra xem module 6ES7134-6FB00-0BA1 đã hoạt động bình thường chưa (đèn LED báo trạng thái không nhấp nháy).

Bước 5: Kiểm tra kết nối

• Sử dụng một thiết bị phát tín hiệu analog (ví dụ: bộ phát tín hiệu 0-10 V) để đưa tín hiệu vào các kênh đầu vào của module.
• Trong TIA Portal, mở cửa sổ “Online & diagnostics” để xem giá trị đọc được từ các kênh đầu vào.
• Nếu giá trị hiển thị chính xác, kết nối đã thành công.

5. Cách Lập Trình 6ES7134-6FB00-0BA1 Mô đun AI 2xU St

Sau khi kết nối thành công 6ES7134-6FB00-0BA1 với TIA Portal, bạn có thể bắt đầu lập trình để đọc và xử lý dữ liệu từ module.

Cách 1: Sử dụng khối hàm có sẵn (Recommended)

TIA Portal cung cấp các khối hàm có sẵn để đơn giản hóa việc đọc dữ liệu từ các module I/O, bao gồm cả 6ES7134-6FB00-0BA1.

Thêm khối hàm:

• Trong cửa sổ “Program blocks”, nhấp đúp vào khối chương trình chính (ví dụ: OB1).
• Trong cửa sổ “Instructions”, tìm kiếm khối hàm “RDREC” (Read Record) hoặc “WRREC” (Write Record).
• Kéo thả khối hàm vào chương trình.

Cấu hình khối hàm:

• REQ (Request): Kích hoạt khối hàm bằng một tín hiệu (ví dụ: một bit nhớ).
• ID (Hardware identifier): Chọn ID phần cứng của module 6ES7134-6FB00-0BA1 (có thể tìm thấy trong cấu hình phần cứng).
• INDEX: Nhập số chỉ mục của bản ghi dữ liệu bạn muốn đọc (xem tài liệu kỹ thuật của module để biết chi tiết).
• MLEN (Maximum length): Nhập độ dài tối đa của dữ liệu bạn muốn đọc (tính bằng byte).
• VALID: Đầu ra báo hiệu dữ liệu đã được đọc thành công.
• BUSY: Đầu ra báo hiệu khối hàm đang hoạt động.
• ERROR: Đầu ra báo hiệu có lỗi xảy ra.
• STATUS: Đầu ra cung cấp mã lỗi chi tiết (nếu có).
• RECORD: Biến mảng (Array) để lưu trữ dữ liệu đọc được.

Xử lý dữ liệu:

• Sau khi khối hàm đọc dữ liệu thành công, bạn có thể truy cập các giá trị analog từ biến mảng “RECORD”.
• Sử dụng các khối hàm khác trong TIA Portal để xử lý dữ liệu này (ví dụ: tính toán, so sánh, lọc, …).

Cách 2: Truy cập trực tiếp vào địa chỉ I/O

Bạn cũng có thể truy cập trực tiếp vào địa chỉ I/O của module 6ES7134-6FB00-0BA1 để đọc dữ liệu. Tuy nhiên, cách này phức tạp hơn và không được khuyến khích cho người mới bắt đầu.

Xác định địa chỉ I/O:

• Trong cấu hình phần cứng của TIA Portal, tìm địa chỉ I/O của các kênh đầu vào của module 6ES7134-6FB00-0BA1.
• Địa chỉ này thường có dạng %IWx (Input Word x), ví dụ: %IW64.

Đọc dữ liệu:

• Trong chương trình, sử dụng lệnh “MOVE” để đọc giá trị từ địa chỉ I/O vào một biến.
• Ví dụ: MOVE %IW64 TO MyAnalogValue

Xử lý dữ liệu:

• Giá trị đọc được là một số nguyên (Integer), bạn cần chuyển đổi nó thành giá trị thực (Real) tương ứng với dải đo của cảm biến.
• Ví dụ: Nếu dải đo là 0-10 V và giá trị đọc được là 27648, giá trị thực sẽ là (27648 / 27648) * 10 = 10 V.

Lưu ý: Tham khảo tài liệu kỹ thuật của Siemens và TIA Portal để biết thêm chi tiết về các khối hàm và cách lập trình.
