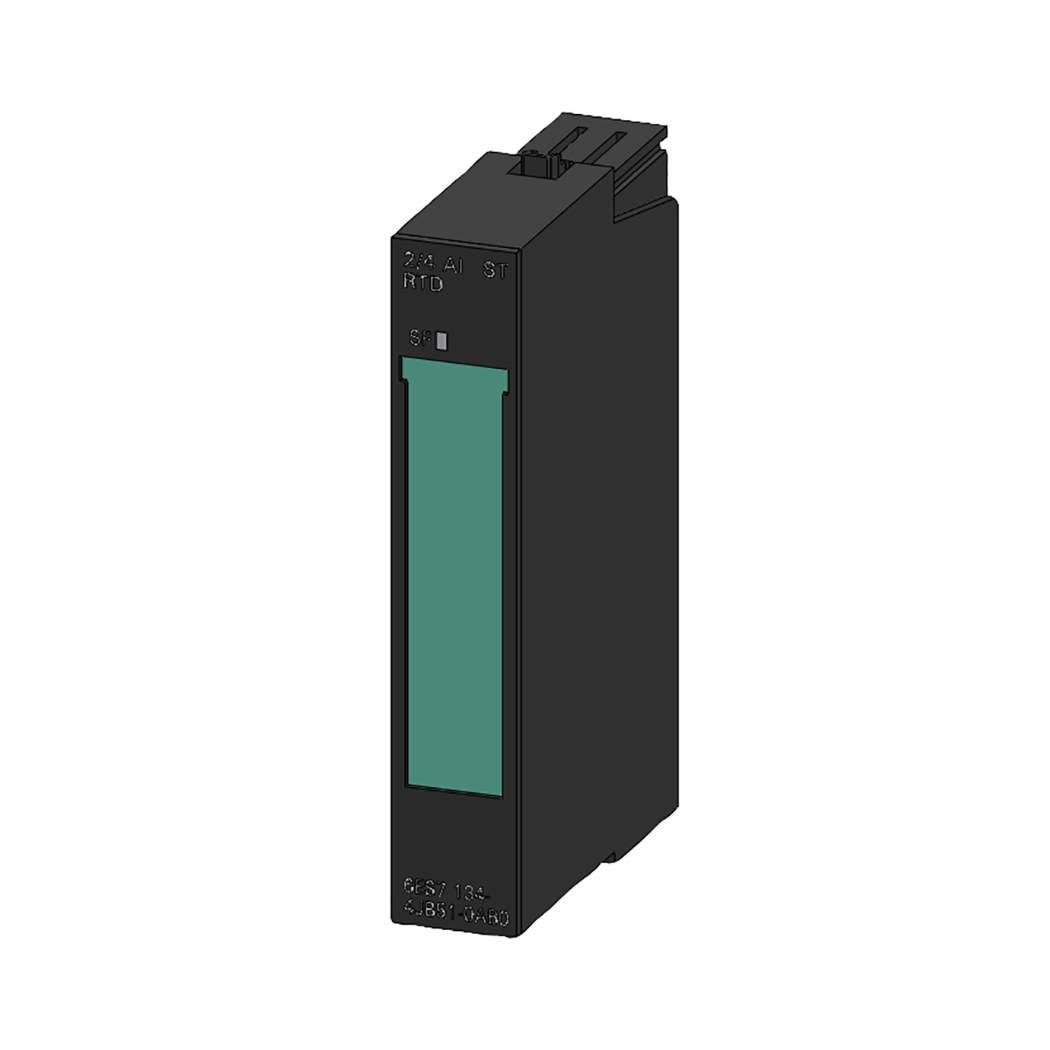

6ES7134-4JB51-0AB0 Mô đun ET200S 2/4AI – giải pháp lý tưởng cho các kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp đang tìm kiếm một mô-đun đầu vào tương tự linh hoạt, tin cậy và dễ dàng tích hợp vào hệ thống tự động hóa hiện có.
Mô-đun analog chất lượng cao này, sản phẩm tiên tiến từ Siemens, giúp nâng tầm hệ thống điều khiển, tối ưu hóa quy trình và mang lại hiệu suất vượt trội. Tại thanhthienphu.vn, chúng tôi cung cấp sản phẩm này với đầy đủ hỗ trợ kỹ thuật và dịch vụ hậu mãi chu đáo.
1. Thông Tin Chi Tiết Về Sản Phẩm 6ES7134-4JB51-0AB0 Mô đun ET200S 2/4AI
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7134-4JB51-0AB0 |
| Loại mô-đun | Mô-đun đầu vào tương tự (Analog Input Module) |
| Hệ thống | ET200S |
| Số kênh đầu vào | 2/4 (có thể cấu hình) |
| Loại tín hiệu đầu vào | Điện áp: ±10V, 0-10V, 1-5V Dòng điện: ±20mA, 0-20mA, 4-20mA |
| Độ phân giải | 16 bit (bao gồm cả dấu) |
| Thời gian chuyển đổi | Tùy thuộc vào cấu hình, tối đa 625µs/kênh |
| Sai số | ±0.3% |
| Chẩn đoán | Đứt dây, quá dải, dưới dải |
| Cách ly | Cách ly giữa các kênh và giữa kênh với bus |
| Nguồn cấp | 24V DC |
| Dòng tiêu thụ | Tối đa 80mA |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Kích thước (RxCxS) | 15mm x 81mm x 52mm |
| Khối lượng | Khoảng 40g |
| Tiêu chuẩn | CE, UL, cULus |
| Giá bán | Liên hệ |
2. Cấu Tạo Sản Phẩm 6ES7134-4JB51-0AB0
Mô-đun 6ES7134-4JB51-0AB0 không chỉ được biết đến với những thông số kỹ thuật ấn tượng mà còn bởi cấu tạo thông minh, tối ưu, đảm bảo độ bền bỉ và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Thiết bị này là sự kết hợp hoàn hảo giữa phần cứng chất lượng cao và phần mềm tiên tiến, mang đến giải pháp toàn diện cho các ứng dụng tự động hóa.
Cấu tạo chi tiết:
Vỏ bảo vệ:
Được làm từ nhựa cao cấp, có khả năng chống cháy, chống va đập và chống nhiễu điện từ (EMI), bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài.
Khối đầu cuối (Terminal Block):
Cho phép kết nối dây dẫn từ các cảm biến và thiết bị ngoại vi một cách dễ dàng, nhanh chóng và an toàn. Các đầu cuối được đánh dấu rõ ràng, giúp kỹ thuật viên dễ dàng xác định và đấu nối đúng cách.
Mạch điện tử:
- Bộ chuyển đổi Analog-to-Digital (ADC): Chuyển đổi tín hiệu tương tự (điện áp hoặc dòng điện) từ cảm biến thành tín hiệu số mà PLC có thể hiểu được.
- Bộ vi xử lý (Microprocessor): Xử lý dữ liệu từ ADC, thực hiện các chức năng chẩn đoán, và giao tiếp với module giao tiếp (IM) của hệ thống ET200S.
- Bộ nhớ (Memory): Lưu trữ dữ liệu cấu hình và các thông số hiệu chỉnh.
- Mạch cách ly (Isolation Circuit): Bảo vệ các kênh đầu vào và hệ thống điều khiển khỏi các sự cố về điện, chẳng hạn như quá áp, quá dòng, hoặc xung điện.
Đèn LED báo trạng thái:
Hiển thị trạng thái hoạt động của mô-đun (nguồn, lỗi, kênh hoạt động).
Giao diện bus (Bus Interface):
Cho phép mô-đun giao tiếp với các thành phần khác trong hệ thống ET200S thông qua giao thức truyền thông tốc độ cao.
Ưu điểm vượt trội từ cấu tạo:
- Độ tin cậy cao: Nhờ sử dụng các linh kiện chất lượng cao và mạch cách ly, mô-đun có khả năng hoạt động ổn định trong thời gian dài, giảm thiểu thời gian chết (downtime) của hệ thống.
- Dễ dàng lắp đặt và bảo trì: Thiết kế dạng mô-đun, khối đầu cuối tháo lắp nhanh, và đèn LED báo trạng thái giúp việc lắp đặt, cấu hình và bảo trì trở nên đơn giản và tiết kiệm thời gian.
- Tính linh hoạt: Khả năng cấu hình 2 hoặc 4 kênh đầu vào, hỗ trợ nhiều loại tín hiệu (điện áp, dòng điện) cho phép mô-đun đáp ứng đa dạng nhu cầu của các ứng dụng khác nhau.
3. Các Tính Năng Chính Của 6ES7134-4JB51-0AB0
Mô-đun 6ES7134-4JB51-0AB0 không chỉ là một thiết bị thu thập dữ liệu thông thường mà còn là một “trợ thủ đắc lực” cho các kỹ sư và nhà quản lý kỹ thuật, mang đến những tính năng ưu việt, giúp nâng cao hiệu quả hoạt động của hệ thống điều khiển:
Độ chính xác cao:
Với độ phân giải 16 bit (bao gồm cả dấu), mô-đun cung cấp khả năng đo lường và chuyển đổi tín hiệu analog với độ chính xác cao, đảm bảo dữ liệu thu thập được phản ánh trung thực trạng thái của quá trình.
Tính linh hoạt:
- Cấu hình kênh linh hoạt: Mô-đun có thể được cấu hình để hoạt động với 2 hoặc 4 kênh đầu vào, tùy thuộc vào nhu cầu cụ thể của ứng dụng.
- Hỗ trợ đa dạng tín hiệu: Mô-đun tương thích với nhiều loại tín hiệu analog khác nhau, bao gồm điện áp (±10V, 0-10V, 1-5V) và dòng điện (±20mA, 0-20mA, 4-20mA), giúp dễ dàng kết nối với nhiều loại cảm biến.
Chức năng chẩn đoán: Mô-đun tích hợp các chức năng chẩn đoán thông minh, bao gồm:
- Phát hiện đứt dây: Cảnh báo khi có sự cố đứt dây kết nối với cảm biến.
- Phát hiện quá dải/dưới dải: Cảnh báo khi tín hiệu đầu vào vượt quá hoặc thấp hơn phạm vi đo của mô-đun.
- Chẩn đoán lỗi nội bộ: Tự động kiểm tra và phát hiện các lỗi bên trong mô-đun.
- Các thông tin chẩn đoán này được truyền về PLC, giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian chết của hệ thống.
Cách ly:
Mô-đun được thiết kế với mạch cách ly giữa các kênh đầu vào và giữa kênh với bus, giúp bảo vệ hệ thống điều khiển khỏi các sự cố về điện và đảm bảo an toàn cho người vận hành.
Tích hợp dễ dàng:
Mô-đun được thiết kế để tích hợp dễ dàng vào hệ thống ET200S, thông qua giao diện bus tốc độ cao. Việc cấu hình và lập trình có thể được thực hiện thông qua phần mềm STEP 7 của Siemens.
Tính năng mở rộng:
Có thể mở rộng số lượng kênh đầu vào bằng cách kết nối thêm các mô-đun ET200S khác vào hệ thống.
Tiết kiệm năng lượng:
Mức tiêu thụ điện năng thấp (tối đa 80mA) giúp giảm chi phí vận hành.
4. Hướng Dẫn Kết Nối 6ES7134-4JB51-0AB0 Với Phần Mềm
Việc kết nối mô-đun 6ES7134-4JB51-0AB0 với phần mềm điều khiển là bước quan trọng để khai thác toàn bộ tiềm năng của thiết bị. Thanhthienphu.vn xin hướng dẫn chi tiết các bước kết nối, giúp quý khách hàng dễ dàng thực hiện:
Bước 1: Chuẩn bị
- Mô-đun 6ES7134-4JB51-0AB0.
- Module giao tiếp (IM) của hệ thống ET200S (ví dụ: IM151-1, IM151-3 PN).
- Phần mềm STEP 7 (TIA Portal hoặc phiên bản cũ hơn) đã được cài đặt trên máy tính.
- Cáp kết nối (Profibus hoặc Profinet, tùy thuộc vào loại IM).
- Nguồn cấp 24V DC.
Bước 2: Lắp đặt phần cứng
- Gắn mô-đun 6ES7134-4JB51-0AB0 vào thanh ray DIN của hệ thống ET200S.
- Kết nối mô-đun với module giao tiếp (IM) thông qua đầu nối bus.
- Đấu nối dây dẫn từ các cảm biến vào khối đầu cuối của mô-đun, chú ý đến cực tính và loại tín hiệu.
- Cấp nguồn 24V DC cho hệ thống ET200S.
Bước 3: Cấu hình phần cứng trong STEP 7
Mở phần mềm STEP 7.
Tạo một dự án mới hoặc mở dự án hiện có.
Thêm trạm ET200S vào cấu hình phần cứng (Hardware Configuration).
Chọn loại module giao tiếp (IM) phù hợp.
Thêm mô-đun 6ES7134-4JB51-0AB0 vào cấu hình, chú ý chọn đúng địa chỉ I/O.
Cấu hình các thông số cho mô-đun, bao gồm:
- Số kênh đầu vào (2 hoặc 4).
- Loại tín hiệu đầu vào (điện áp hoặc dòng điện).
- Phạm vi đo.
- Các thông số chẩn đoán.
Bước 4: Tải cấu hình xuống PLC
- Kết nối máy tính với PLC thông qua cáp kết nối.
- Tải cấu hình phần cứng xuống PLC.
Bước 5: Kiểm tra kết nối
- Sử dụng chức năng giám sát (Monitoring) của STEP 7 để kiểm tra xem PLC có nhận được dữ liệu từ mô-đun hay không.
- Thay đổi giá trị đầu vào của cảm biến và quan sát sự thay đổi giá trị trong STEP 7.
Lưu ý quan trọng:
- Luôn tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thông tin chi tiết về cách kết nối và cấu hình mô-đun.
- Đảm bảo rằng tất cả các kết nối đều chắc chắn và đúng cực tính.
- Kiểm tra kỹ cấu hình phần cứng trước khi tải xuống PLC.
5. Cách Lập Trình 6ES7134-4JB51-0AB0
Sau khi kết nối thành công mô-đun 6ES7134-4JB51-0AB0 với phần mềm, bước tiếp theo là lập trình để PLC có thể đọc và xử lý dữ liệu từ mô-đun. Thanhthienphu.vn sẽ hướng dẫn bạn các bước cơ bản để lập trình mô-đun này trong STEP 7:
Bước 1: Xác định địa chỉ I/O
Trong cấu hình phần cứng (Hardware Configuration) của STEP 7, xác định địa chỉ I/O của mô-đun 6ES7134-4JB51-0AB0. Địa chỉ này sẽ được sử dụng trong chương trình PLC để truy cập dữ liệu từ mô-đun. Ví dụ:
- Kênh 1: %IWx (x là địa chỉ byte đầu vào).
- Kênh 2: %IW(x+2).
Bước 2: Sử dụng khối hàm (Function Block) hoặc lệnh (Instruction) để đọc dữ liệu
Tùy thuộc vào phiên bản STEP 7 và loại PLC, bạn có thể sử dụng các khối hàm hoặc lệnh khác nhau để đọc dữ liệu từ mô-đun. Ví dụ:
Trong STEP 7 (TIA Portal):
- Sử dụng lệnh “Move” để di chuyển giá trị từ địa chỉ I/O của mô-đun vào một biến (Variable) trong chương trình PLC.
- Ví dụ:
MOVE %IWx TO MyAnalogInput1
Trong STEP 7 (phiên bản cũ hơn):
- Sử dụng lệnh “L” (Load) để tải giá trị từ địa chỉ I/O vào thanh ghi tích lũy (Accumulator).
- Sau đó, sử dụng lệnh “T” (Transfer) để chuyển giá trị từ thanh ghi tích lũy vào một biến.
- Ví dụ:
L %IWx T MyAnalogInput1
Bước 3: Xử lý dữ liệu
Sau khi đọc được dữ liệu từ mô-đun, bạn có thể thực hiện các phép tính, so sánh, hoặc điều khiển các thiết bị khác dựa trên giá trị này. Ví dụ:
- Chuyển đổi giá trị sang đơn vị kỹ thuật: Nếu giá trị đầu vào là 4-20mA, bạn có thể chuyển đổi nó thành giá trị nhiệt độ, áp suất, hoặc lưu lượng tương ứng.
- So sánh giá trị với ngưỡng: Kiểm tra xem giá trị có vượt quá hoặc thấp hơn một ngưỡng cho phép hay không, và thực hiện các hành động tương ứng (ví dụ: bật/tắt cảnh báo, điều khiển van).
- Điều khiển PID: Sử dụng giá trị đầu vào làm giá trị phản hồi (feedback) cho bộ điều khiển PID.
Bước 4: Lập trình chức năng chẩn đoán
Ngoài việc đọc dữ liệu, bạn cũng nên lập trình để xử lý các thông tin chẩn đoán từ mô-đun. Mô-đun 6ES7134-4JB51-0AB0 cung cấp các bit chẩn đoán tại các địa chỉ I/O cụ thể. Bạn có thể sử dụng các bit này để:
- Phát hiện lỗi (ví dụ: đứt dây, quá dải).
- Hiển thị cảnh báo trên HMI.
- Thực hiện các hành động khắc phục sự cố.
Ví dụ (giả định):
// Đọc giá trị đầu vào từ kênh 1
MOVE %IW10 TO NhietDo_ThucTe
// Chuyển đổi giá trị 4-20mA thành độ C (giả sử dải đo là 0-100 độ C)
NhietDo_ThucTe := (NhietDo_ThucTe - 4000) * 100 / 16000 // 4000 tương ứng với 4mA, 16000 = 20mA - 4mA
// So sánh với ngưỡng cao
IF NhietDo_ThucTe > 80 THEN
BatCanhBao := TRUE;
END_IF;
// Kiểm tra bit chẩn đoán đứt dây (giả sử bit này nằm ở %I(x+1).0)
IF %I11.0 THEN //x là địa chỉ đầu vào.
LoiDutDay := TRUE;
END_IF;
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6ES7134-4JB51-0AB0
Lỗi đèn LED báo đỏ:
Nguyên nhân:
- Mất nguồn cấp 24V DC.
- Lỗi nội bộ mô-đun.
- Lỗi cấu hình phần cứng.
Cách khắc phục:
- Kiểm tra nguồn cấp 24V DC, đảm bảo điện áp ổn định.
- Kiểm tra kết nối giữa mô-đun và module giao tiếp (IM).
- Kiểm tra cấu hình phần cứng trong STEP 7, đảm bảo chọn đúng loại mô-đun và địa chỉ I/O.
- Nếu các bước trên không khắc phục được, có thể mô-đun bị lỗi và cần thay thế.
Không đọc được giá trị đầu vào:
Nguyên nhân:
- Đứt dây kết nối với cảm biến.
- Cảm biến bị hỏng.
- Sai cấu hình loại tín hiệu đầu vào.
- Lỗi địa chỉ I/O trong chương trình PLC.
Cách khắc phục:
- Kiểm tra dây dẫn và kết nối giữa cảm biến và mô-đun.
- Kiểm tra hoạt động của cảm biến (có thể thử bằng một cảm biến khác).
- Kiểm tra cấu hình loại tín hiệu đầu vào trong STEP 7 (ví dụ: 4-20mA, 0-10V).
- Kiểm tra lại địa chỉ I/O trong chương trình PLC, đảm bảo đúng địa chỉ của mô-đun.
Giá trị đầu vào không ổn định, dao động:
Nguyên nhân:
- Nhiễu điện từ (EMI) từ các thiết bị khác.
- Dây dẫn quá dài hoặc không được bọc chống nhiễu.
- Cảm biến bị rung động hoặc đặt ở vị trí không ổn định.
Cách khắc phục:
- Sử dụng dây dẫn có bọc chống nhiễu.
- Đi dây tín hiệu cách xa các dây nguồn và các thiết bị gây nhiễu.
- Sử dụng bộ lọc nhiễu (nếu cần).
- Cố định cảm biến chắc chắn, tránh rung động.
Lỗi chẩn đoán (đứt dây, quá dải/dưới dải):
Nguyên nhân:
- Dây kết nối với cảm biến bị đứt.
- Tín hiệu đầu vào vượt quá hoặc thấp hơn phạm vi đo của mô-đun.
- Cảm biến bị hỏng.
Cách khắc phục:
- Kiểm tra dây dẫn và kết nối.
- Kiểm tra phạm vi đo của cảm biến và cấu hình trong STEP 7.
- Kiểm tra hoạt động của cảm biến.
Lưu ý:
- Luôn tắt nguồn điện trước khi thực hiện bất kỳ thao tác kiểm tra hoặc sửa chữa nào.
- Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thông tin chi tiết về các mã lỗi và cách khắc phục.
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Nếu bạn đang tìm kiếm một giải pháp để nâng cấp hệ thống điều khiển, tối ưu hóa quy trình sản xuất, và nâng cao năng lực cạnh tranh, thì mô-đun 6ES7134-4JB51-0AB0 chính là lựa chọn hoàn hảo. Và thanhthienphu.vn chính là đối tác tin cậy, sẵn sàng đồng hành cùng bạn trên con đường chinh phục những thành công mới.
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp mô-đun 6ES7134-4JB51-0AB0 chính hãng Siemens, với đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ (CO/CQ).
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ thuật của chúng tôi không chỉ giàu kinh nghiệm mà còn tận tâm, nhiệt tình, sẵn sàng hỗ trợ khách hàng 24/7, từ tư vấn lựa chọn sản phẩm, hỗ trợ kỹ thuật, đến dịch vụ bảo trì, sửa chữa.
- Giải pháp toàn diện: Chúng tôi không chỉ cung cấp sản phẩm mà còn mang đến giải pháp toàn diện, giúp khách hàng tối ưu hóa hệ thống điều khiển, nâng cao hiệu quả sản xuất và giảm thiểu chi phí.
- Uy tín đã được khẳng định: Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị điện công nghiệp và tự động hóa, thanhthienphu.vn đã trở thành đối tác tin cậy của hàng ngàn khách hàng trên khắp cả nước.
Đừng chần chừ nữa!
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm những lợi ích tuyệt vời mà mô-đun 6ES7134-4JB51-0AB0 mang lại:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những thành công mới!
