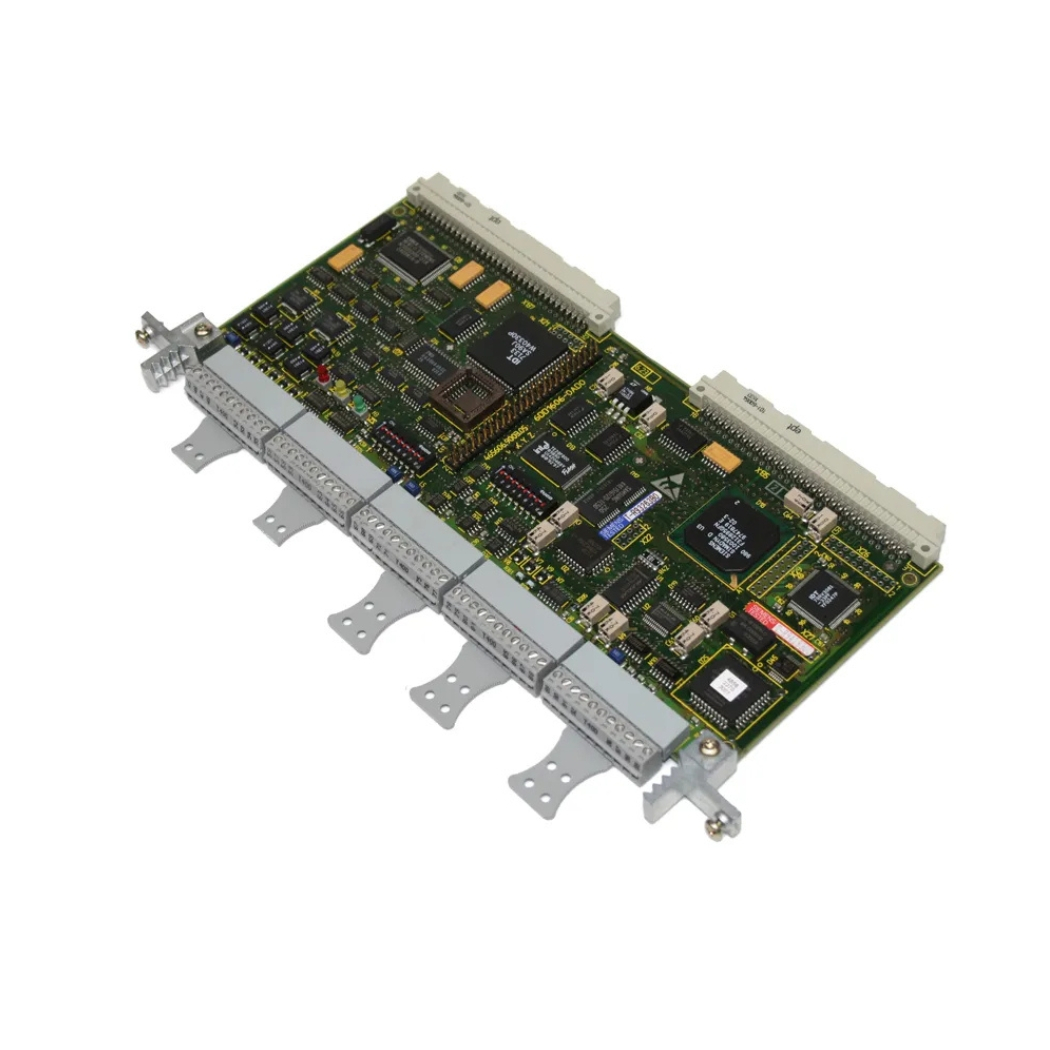

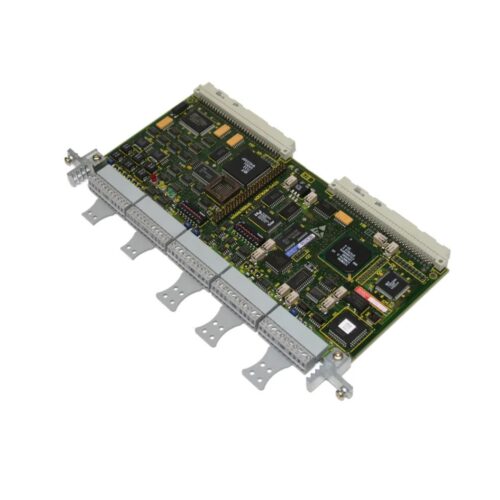

6DD1606-0AD0 Biến tần Simovert SIMADYN D Module T40

6DD1606-0AD0 SIMADYN D Module T40 không chỉ là một thiết bị điều khiển công nghệ cao cấp từ Siemens, mà còn là chìa khóa mở ra cánh cửa nâng tầm hiệu suất, độ chính xác và sự ổn định cho mọi ứng dụng truyền động phức tạp, giúp bạn làm chủ công nghệ và tối ưu hóa quy trình sản xuất một cách vượt trội.

Với mô-đun điều khiển công nghệ T40 này, thanhthienphu.vn mang đến giải pháp toàn diện để giải quyết những thách thức về thiết bị lạc hậu, chi phí vận hành cao và yêu cầu an toàn ngày càng khắt khe trong môi trường công nghiệp hiện đại, đáp ứng hoàn hảo nhu cầu của các kỹ sư điện, quản lý kỹ thuật và chủ doanh nghiệp đang tìm kiếm sự đột phá.

1. Thông tin chi tiết về sản phẩm 6DD1606-0AD0

2. Khám phá cấu tạo bên trong 6DD1606-0AD0

• Vỏ bảo vệ và tản nhiệt: Lớp vỏ bằng vật liệu cao cấp không chỉ bảo vệ các linh kiện điện tử nhạy cảm bên trong khỏi bụi bẩn, va đập và nhiễu điện từ (EMI) mà còn được thiết kế tối ưu cho việc tản nhiệt, đảm bảo module hoạt động ổn định trong dải nhiệt độ cho phép, ngay cả khi vận hành liên tục với cường độ cao.
• Bộ vi xử lý trung tâm (CPU): Đây là bộ não của Module T40, thường là một bộ xử lý tín hiệu số (DSP) hoặc vi điều khiển hiệu năng cao, được tối ưu hóa cho các phép tính toán học phức tạp và thực thi các vòng lặp điều khiển thời gian thực với tốc độ cực nhanh. Sức mạnh xử lý này là yếu tố then chốt cho các ứng dụng đòi hỏi độ chính xác và đáp ứng động học cao như điều khiển vị trí hay đồng bộ hóa trục.
• Bộ nhớ (Memory): Bao gồm bộ nhớ chương trình (Flash/ROM) để lưu trữ firmware và cấu hình người dùng, cùng với bộ nhớ dữ liệu (RAM) tốc độ cao để lưu trữ các biến tạm thời, trạng thái hệ thống và dữ liệu xử lý trong quá trình hoạt động. Dung lượng bộ nhớ đủ lớn cho phép triển khai các thuật toán điều khiển phức tạp và lưu trữ lượng lớn tham số.
• Giao diện Bus hệ thống: Module T40 giao tiếp với CPU trung tâm (ví dụ: Module PMU) và các module I/O khác trong hệ thống SIMADYN D thông qua một bus hệ thống tốc độ cao, độc quyền của Siemens. Giao diện này đảm bảo việc trao đổi dữ liệu nhanh chóng, đồng bộ và đáng tin cậy giữa các thành phần, yếu tố sống còn cho hiệu năng tổng thể của hệ thống điều khiển.
• Mạch xử lý tín hiệu (nếu có): Mặc dù T40 chủ yếu tập trung vào tính toán, một số phiên bản có thể tích hợp các mạch tiền xử lý tín hiệu cơ bản trước khi gửi dữ liệu qua bus hệ thống.
• Đèn LED chỉ thị trạng thái: Các đèn LED trên mặt trước module cung cấp thông tin trực quan về trạng thái hoạt động, trạng thái lỗi, trạng thái giao tiếp bus, giúp kỹ thuật viên dễ dàng chẩn đoán và khắc phục sự cố nhanh chóng.
• Firmware và khối chức năng công nghệ: Phần mềm hệ thống (firmware) được cài đặt sẵn, chứa đựng hệ điều hành thời gian thực và các thư viện hàm, khối chức năng (Function Blocks) chuyên dụng cho các ứng dụng công nghệ như điều khiển cuốn/xả (Winder/Unwinder), điều khiển lực căng (Tension Control), điều khiển đồng bộ (Synchronism), cam điện tử (Electronic Cam), điều khiển vị trí (Positioning)… Người dùng sẽ cấu hình và kết nối các khối chức năng này bằng phần mềm CFC để tạo ra chương trình điều khiển mong muốn.

3. Những tính năng chính nổi bật của 6DD1606-0AD0

• Hiệu năng xử lý thời gian thực vượt trội: Trái tim của T40 là bộ vi xử lý tốc độ cao, cho phép thực thi các vòng lặp điều khiển phức tạp với chu kỳ quét cực ngắn (xuống đến mili giây hoặc thậm chí micro giây tùy cấu hình). Điều này đảm bảo phản ứng tức thời với các thay đổi của hệ thống, mang lại độ chính xác tuyệt vời trong điều khiển tốc độ, vị trí và lực căng – yếu tố sống còn trong các ngành như in ấn, bao bì, dệt may, sản xuất giấy và cán kim loại.
• Điều khiển cuốn/xả (Winder/Unwinder): Tự động tính toán đường kính cuộn, điều khiển mô-men hoặc tốc độ để duy trì lực căng không đổi hoặc giảm dần theo đường kính, đảm bảo chất lượng sản phẩm cuối cùng.
• Điều khiển lực căng (Tension Control): Sử dụng tín hiệu từ cảm biến lực căng (loadcell) hoặc tính toán gián tiếp để điều khiển chính xác lực căng vật liệu trong quá trình sản xuất.
• Điều khiển đồng bộ hóa trục (Synchronism): Đảm bảo nhiều trục truyền động hoạt động đồng bộ với nhau về tốc độ hoặc vị trí, ví dụ như trong các máy in nhiều màu hoặc dây chuyền lắp ráp.
• Cam điện tử (Electronic Cam): Mô phỏng hoạt động của cam cơ khí bằng phần mềm, tạo ra các biên dạng chuyển động phức tạp và linh hoạt.
• Điều khiển vị trí (Positioning): Thực hiện các tác vụ định vị chính xác cho các cơ cấu chấp hành.
• Khả năng cấu hình linh hoạt: Thông qua phần mềm CFC, người dùng có thể tự do kết nối các khối chức năng, tạo ra các logic điều khiển tùy chỉnh, đáp ứng chính xác yêu cầu của từng ứng dụng cụ thể. Sự linh hoạt này giúp T40 thích ứng với nhiều loại máy móc và quy trình sản xuất khác nhau.
• Giao tiếp tốc độ cao và liền mạch: Module T40 tích hợp hoàn hảo vào hệ sinh thái SIMADYN D thông qua bus hệ thống tốc độ cao, đảm bảo trao đổi dữ liệu nhanh chóng và đồng bộ với bộ điều khiển trung tâm (PMU) và các module khác.
• Khả năng chẩn đoán lỗi mạnh mẽ: Hệ thống tự chẩn đoán tích hợp giúp phát hiện sớm các lỗi phần cứng hoặc phần mềm, cung cấp thông tin chi tiết qua đèn LED và phần mềm cấu hình, giúp giảm thiểu thời gian dừng máy và chi phí sửa chữa.
• Độ tin cậy và ổn định chuẩn công nghiệp Siemens: Được thiết kế và sản xuất theo những tiêu chuẩn chất lượng nghiêm ngặt nhất của Siemens, Module T40 đảm bảo hoạt động ổn định, bền bỉ trong môi trường công nghiệp khắc nghiệt, chịu được nhiễu điện từ, rung động và nhiệt độ cao.

4. Hướng dẫn kết nối 6DD1606-0AD0 với phần mềm

Bước 1: Kết nối phần cứng:

• Kết nối cáp PROFIBUS từ card giao tiếp PROFIBUS trên máy tính đến cổng PROFIBUS DP trên module T400.
• Đảm bảo hệ thống mạng PROFIBUS được thiết lập đúng cách (đầu cuối mạng – termination resistor).
• Cấp nguồn cho module T400 và các thiết bị khác trên mạng PROFIBUS (nếu có).

Bước 2: Cấu hình giao diện PG/PC Interface trên máy tính:

• Mở ‘Set PG/PC Interface’ trong Control Panel (Windows) hoặc từ trong phần mềm SIMATIC Manager/SCOUT/Drive ES.
• Chọn card giao tiếp PROFIBUS bạn đang sử dụng (ví dụ: CP 5611(PROFIBUS)).
• Nhấn ‘Properties’ và cấu hình các thông số mạng PROFIBUS (ví dụ: tốc độ truyền – Baud rate, địa chỉ trạm của PG/PC – Station Address). Tốc độ truyền phải khớp với cấu hình mạng của hệ thống.
• Kiểm tra kết nối mạng bằng chức năng ‘Diagnostics’ nếu có.

Bước 3: Khởi động phần mềm cấu hình (Drive ES/SCOUT):

• Mở dự án hiện có hoặc tạo dự án mới.
• Trong cấu hình phần cứng (Hardware Configuration) hoặc công cụ tương đương, thêm module T400 (6DD1606-0AD0) vào mạng PROFIBUS đã cấu hình. Gán địa chỉ PROFIBUS duy nhất cho module T400.

Bước 4: Thiết lập kết nối trực tuyến (Go Online):

• Trong phần mềm, chọn module T400 vừa cấu hình.
• Sử dụng chức năng ‘PLC’ -> ‘Accessible Nodes’ hoặc ‘Establish Online Connection’ (tên chức năng có thể khác nhau tùy phần mềm).
• Phần mềm sẽ quét mạng PROFIBUS để tìm các thiết bị có thể truy cập. Nếu cấu hình PG/PC Interface và kết nối vật lý đúng, module T400 sẽ xuất hiện trong danh sách.
• Chọn module T400 và nhấn ‘OK’ hoặc ‘Connect’ để thiết lập kết nối trực tuyến.

Bước 5: Xác nhận kết nối:

Sau khi kết nối thành công, bạn có thể truy cập vào các thông số, trạng thái, bộ đệm chẩn đoán (diagnostic buffer) của module T400 từ phần mềm. Các đèn LED trạng thái trên module cũng sẽ chỉ báo trạng thái kết nối mạng.

5. Khám phá cách lập trình 6DD1606-0AD0

A. Môi trường và Công cụ Lập trình:

Phần mềm chính: Thường là SCOUT (trong môi trường SIMOTION) hoặc Drive ES (tích hợp vào SIMATIC Manager). Các công cụ này cung cấp giao diện đồ họa để cấu hình phần cứng, thiết lập thông số, lập trình logic điều khiển và gỡ lỗi.

Ngôn ngữ lập trình (IEC 61131-3):

• CFC (Continuous Function Chart): Ngôn ngữ đồ họa, rất phù hợp cho việc biểu diễn các vòng điều khiển liên tục và kết nối các khối chức năng (Function Blocks). Trực quan, dễ theo dõi luồng tín hiệu.
• SFC (Sequential Function Chart): Ngôn ngữ đồ họa, lý tưởng cho việc mô tả các quy trình tuần tự, các bước hoạt động và điều kiện chuyển tiếp. Giúp cấu trúc chương trình rõ ràng, dễ quản lý các trạng thái máy.
• ST (Structured Text): Ngôn ngữ dạng văn bản, tương tự Pascal. Mạnh mẽ cho các thuật toán phức tạp, tính toán toán học, xử lý vòng lặp và điều kiện phức tạp.

B. Quy trình lập trình cơ bản:

Bước 1: Phân tích yêu cầu ứng dụng: Xác định rõ các chức năng cần thực hiện, các trục cần điều khiển, yêu cầu về tốc độ, độ chính xác, các trình tự hoạt động, tín hiệu vào/ra, giao tiếp với các thiết bị khác.

Bước 2: Cấu hình phần cứng trong phần mềm: Khai báo module T400, các module I/O liên quan, biến tần, động cơ và các thành phần khác trong dự án. Thiết lập các thông số cơ bản cho từng thiết bị (địa chỉ mạng, thông số động cơ…).

Bước 3: Lựa chọn ngôn ngữ và cấu trúc chương trình: Dựa trên yêu cầu ứng dụng, chọn ngôn ngữ lập trình phù hợp (CFC, SFC, ST hoặc kết hợp). Xây dựng cấu trúc chương trình logic, chia thành các khối chức năng (Function Blocks – FBs), chức năng (Functions – FCs) hoặc các đơn vị chương trình (Organization Blocks – OBs) để dễ quản lý và tái sử dụng.

Bước 4: Lập trình logic điều khiển:

• Sử dụng thư viện khối hàm có sẵn của Siemens cho các chức năng công nghệ (điều khiển vị trí, đồng bộ, cam điện tử…). Kéo thả và kết nối các khối trong CFC hoặc SFC.
• Viết mã lệnh trong ST cho các thuật toán tùy chỉnh.
• Cấu hình các thông số cho các khối hàm công nghệ (ví dụ: tốc độ tối đa, gia tốc, thông số bộ điều khiển PID…).
• Lập trình xử lý tín hiệu vào/ra, logic khóa liên động (interlock), xử lý lỗi và các chế độ vận hành (tự động, bằng tay…).

Bước 5: Biên dịch và tải chương trình: Sau khi viết xong chương trình, tiến hành biên dịch (Compile) để kiểm tra lỗi cú pháp và logic. Nếu không có lỗi, tải (Download) chương trình và cấu hình xuống module T400.

Bước 6: Chạy thử và Gỡ lỗi (Commissioning & Debugging):

• Kết nối trực tuyến (Online) với module T400.
• Sử dụng các công cụ gỡ lỗi của phần mềm (Trace, Watch tables, Online monitoring) để theo dõi giá trị biến, trạng thái chương trình và luồng thực thi.
• Chạy thử từng chức năng, tinh chỉnh thông số bộ điều khiển (tuning) để đạt được hiệu suất mong muốn (độ chính xác, độ ổn định, thời gian đáp ứng).
• Kiểm tra các điều kiện lỗi và xử lý an toàn.

Bước 7: Sao lưu và Tài liệu hóa: Sau khi hoàn tất chạy thử và chương trình hoạt động ổn định, tiến hành sao lưu (Upload) chương trình từ module về máy tính và viết tài liệu mô tả chi tiết về chương trình.

6. Khắc phục một số lỗi thường gặp trên 6DD1606-0AD0

Lỗi Module T40 không hoạt động (Đèn LED trạng thái tắt hoặc báo đỏ liên tục):

Nguyên nhân có thể: Mất nguồn cung cấp 24VDC, lỗi phần cứng nội bộ, lỗi firmware nghiêm trọng, module lắp chưa chặt vào rack.

Hướng xử lý ban đầu:

• Kiểm tra nguồn cấp 24VDC đến module và toàn bộ rack SIMADYN D. Đảm bảo điện áp ổn định và đúng giá trị.
• Kiểm tra lại việc lắp đặt module vào rack, đảm bảo module được cắm chặt và các kết nối bus phía sau tiếp xúc tốt.
• Thử khởi động lại toàn bộ hệ thống SIMADYN D (tắt nguồn, chờ vài phút, bật lại).
• Quan sát mã lỗi hiển thị trên module CPU (PMU) hoặc thông qua phần mềm chẩn đoán (nếu có thể kết nối).
• Nếu các bước trên không hiệu quả, có khả năng module bị lỗi phần cứng. Liên hệ ngay thanhthienphu.vn (08.12.77.88.99) để được kiểm tra và tư vấn sửa chữa hoặc thay thế.

Lỗi giao tiếp Bus hệ thống (Đèn LED Bus Fault sáng):

Nguyên nhân có thể: Cáp bus hệ thống bị lỏng, đứt hoặc nhiễu; cấu hình địa chỉ bus sai; lỗi module CPU (PMU); nhiễu điện từ mạnh ảnh hưởng đến đường truyền.

Hướng xử lý ban đầu:

• Kiểm tra lại toàn bộ cáp kết nối bus hệ thống phía sau các module, đảm bảo chúng được cắm chắc chắn.
• Kiểm tra xem có nguồn nhiễu điện từ mạnh nào gần khu vực cáp bus không (động cơ lớn, biến tần, cáp động lực…). Thử định tuyến lại cáp bus nếu cần.
• Kiểm tra cấu hình địa chỉ bus trong phần mềm, đảm bảo không bị trùng lặp và phù hợp với thiết kế hệ thống.
• Kiểm tra trạng thái hoạt động của module CPU (PMU).
• Thử thay thế cáp bus nếu nghi ngờ cáp bị lỗi.

Lỗi cấu hình hoặc tham số (Thường hiển thị lỗi cụ thể trong phần mềm CFC hoặc DriveMonitor khi online):

Nguyên nhân có thể: Tải nhầm phiên bản chương trình, giá trị tham số cài đặt không hợp lệ (ngoài dải cho phép), thiếu khối chức năng cần thiết, lỗi logic trong chương trình CFC.

Hướng xử lý ban đầu:

• Kết nối máy tính với hệ thống và vào chế độ online bằng phần mềm CFC/DriveMonitor.
• Đọc mã lỗi và thông điệp lỗi chi tiết do phần mềm cung cấp. Tham khảo tài liệu hướng dẫn của SIMADYN D hoặc trợ giúp online của phần mềm để hiểu ý nghĩa mã lỗi.
• Kiểm tra lại các giá trị tham số đã cài đặt trong các khối chức năng liên quan đến lỗi. Đảm bảo chúng nằm trong dải hợp lệ và phù hợp với ứng dụng.
• Rà soát lại logic kết nối các khối chức năng trong CFC, kiểm tra các đường tín hiệu liên quan đến lỗi.
• Thử tải lại phiên bản chương trình CFC đúng và ổn định trước đó (nếu có sao lưu).

Hoạt động không chính xác (Ví dụ: Lực căng không ổn định, đồng bộ bị lệch, vị trí không chính xác):

Nguyên nhân có thể: Tham số điều khiển (PID, giới hạn…) chưa được tối ưu; tín hiệu phản hồi từ cảm biến (loadcell, encoder…) bị nhiễu, sai hoặc không ổn định; cơ cấu cơ khí có vấn đề (rơ, dão, kẹt…); thuật toán điều khiển trong CFC chưa phù hợp.

Hướng xử lý ban đầu:

• Kiểm tra tín hiệu từ các cảm biến liên quan (encoder, loadcell…). Đảm bảo tín hiệu ổn định, không nhiễu và phản ánh đúng giá trị thực tế. Kiểm tra dây tín hiệu và điểm đấu nối.
• Kiểm tra lại phần cơ khí của hệ thống, đảm bảo không có sự cố cơ học ảnh hưởng đến điều khiển.
• Vào chế độ online trong CFC, giám sát (Monitor) các giá trị tín hiệu và trạng thái của các khối chức năng công nghệ liên quan.
• Thực hiện quá trình tinh chỉnh (Tuning) lại các tham số của bộ điều khiển (PID) trong các khối chức năng công nghệ. Đây là bước quan trọng, đòi hỏi kinh nghiệm và sự kiên nhẫn.
• Xem xét lại thuật toán điều khiển trong CFC, có thể cần điều chỉnh logic hoặc sử dụng khối chức năng khác phù hợp hơn.

7. Liên hệ ngay thanhthienphu.vn

6DD1606-0AD0 SIMADYN D Module T40 không chỉ là một module điều khiển đơn thuần, mà là một khoản đầu tư chiến lược vào hiệu suất, chất lượng, sự ổn định và tương lai phát triển bền vững cho hệ thống sản xuất của bạn.

Thanhthienphu.vn hiểu rằng, việc lựa chọn và triển khai một thiết bị công nghệ cao như Module T40 đòi hỏi sự cân nhắc kỹ lưỡng và hỗ trợ chuyên sâu. Chúng tôi không chỉ dừng lại ở việc cung cấp sản phẩm chính hãng Siemens với chất lượng đảm bảo, mà còn cam kết đồng hành cùng quý anh trong mọi giai đoạn:

• Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi, những người am hiểu sâu sắc về SIMADYN D và các ứng dụng công nghiệp đa dạng (từ nhà máy thép, giấy, dệt may đến dây chuyền tự động hóa chính xác cao), sẵn sàng lắng nghe yêu cầu cụ thể của bạn.
• Cung cấp giải pháp toàn diện: Ngoài Module T40, thanhthienphu.vn còn cung cấp đầy đủ các thiết bị khác trong hệ sinh thái SIMADYN D và các giải pháp tự động hóa liên quan như PLC, HMI, biến tần, cảm biến, thiết bị đóng cắt… giúp bạn xây dựng một hệ thống đồng bộ và hiệu quả.
• Hỗ trợ kỹ thuật tận tâm: Từ việc hỗ trợ lắp đặt, hướng dẫn kết nối, cấu hình ban đầu, đào tạo lập trình CFC, đến khắc phục sự cố và bảo trì sau bán hàng, chúng tôi luôn sát cánh cùng bạn. Mục tiêu của thanhthienphu.vn là đảm bảo bạn khai thác tối đa giá trị của thiết bị, giúp hệ thống vận hành trơn tru và ổn định.
• Giá cả cạnh tranh và dịch vụ hậu mãi chu đáo: Chúng tôi cam kết mang đến mức giá hợp lý nhất cùng chính sách bảo hành, đổi trả rõ ràng, minh bạch, đặt lợi ích và sự hài lòng của khách hàng lên hàng đầu.

Nhấc máy và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 để nhận được tư vấn miễn phí và báo giá tốt nhất. Hoặc ghé thăm chúng tôi tại Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Hoặc truy cập website thanhthienphu.vn để khám phá thêm nhiều sản phẩm và giải pháp tự động hóa tiên tiến khác.

Thanhthienphu.vn – Đồng hành cùng thành công của bạn trên con đường chinh phục công nghệ và tối ưu hóa sản xuất!
