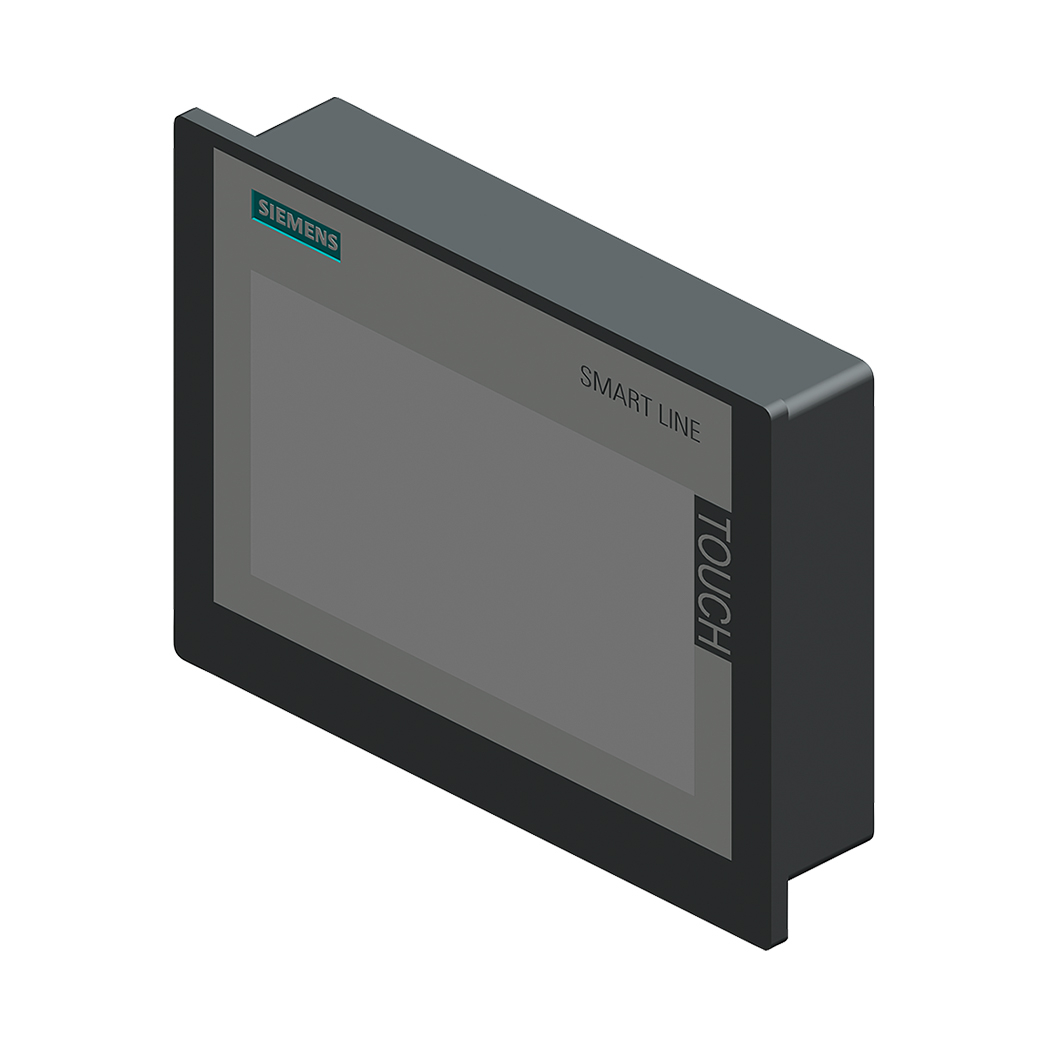

6AV6648-0CC11-3AX0 HMI Smart 700 IE V3

5,000,000

5.0 (2 đánh giá) Đã bán 4k
Còn hàng
  • SKU: 6AV6648-0CC11-3AX0
  • Thông số kỹ thuật: SIMATIC HMI SMART 700 IE V3, SMART Panel, Touch operation, 7″ widescreen TFT display, 65536 colors, RS422/485 interface, Ethernet (RJ45) interface, host USB type A, RTC support, with CE certificate, configurable from WinCC flexible SMART; contains open-source software, which is provided free of charge see enclosed CD
  • Tình trạng: Hàng có sẵn, mới 100%
  • Chứng từ COCQ, tờ khai hải quan, có xuất hóa đơn VAT
  • Hãng sản xuất: Siemens
  • Giảm thêm 5% khi mua sản phẩm cùng danh mục có giá cao hơn
Thanh Thiên Phú cam kết Thanh Thiên Phú cam kết
Mua ngay
Mã sản phẩm: 6AV6648-0CC11-3AX0 Danh mục: Thương hiệu: Siemens

Mô tả sản phẩm

Video -6AV6648-0CC11-3AX0 HMI Smart 700 IE V3

6AV6648-0CC11-3AX0 là màn hình cảm ứng chất lượng cao, giải pháp hiển thị và điều khiển tiên tiến, mang đến sự linh hoạt, hiệu quả cho hệ thống tự động hóa của bạn, giúp nâng cao năng suất và tối ưu hóa quy trình sản xuất. Tại thanhthienphu.vn, chúng tôi cung cấp giải pháp toàn diện, từ tư vấn, cung cấp thiết bị đến hỗ trợ kỹ thuật, đảm bảo bạn sở hữu hệ thống vận hành ổn định, an toàn, tiết kiệm chi phí, phù hợp với mọi ứng dụng công nghiệp.

1. Giới thiệu về 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3

Trong bối cảnh cuộc cách mạng công nghiệp 4.0 đang diễn ra mạnh mẽ, việc ứng dụng các công nghệ tiên tiến vào sản xuất là yếu tố then chốt để các doanh nghiệp nâng cao năng lực cạnh tranh và phát triển bền vững. Hiểu rõ nhu cầu đó, thanhthienphu.vn tự hào giới thiệu 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 – một trong những màn hình giao diện người máy (HMI) hàng đầu hiện nay, được thiết kế để đáp ứng những yêu cầu khắt khe nhất của các hệ thống tự động hóa hiện đại. Sản phẩm này không chỉ đơn thuần là một thiết bị hiển thị thông tin, mà còn là trái tim của hệ thống điều khiển, giúp các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp dễ dàng giám sát, vận hành và tối ưu hóa quy trình sản xuất, hướng tới mục tiêu nâng cao năng suất, giảm chi phí và đảm bảo an toàn lao động. Với thiết kế hiện đại, tính năng vượt trội và độ bền bỉ cao, 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 chắc chắn sẽ là sự lựa chọn hoàn hảo cho các doanh nghiệp đang tìm kiếm giải pháp HMI tối ưu.

Theo báo cáo của Hiệp hội Tự động hóa Quốc tế (ISA), thị trường HMI toàn cầu dự kiến sẽ đạt giá trị 11,5 tỷ USD vào năm 2027, tăng trưởng với tốc độ CAGR 8,2% trong giai đoạn 2022-2027. Điều này cho thấy nhu cầu sử dụng HMI ngày càng tăng cao trong các ngành công nghiệp, đặc biệt là trong bối cảnh các doanh nghiệp đang đẩy mạnh chuyển đổi số và ứng dụng các công nghệ tự động hóa tiên tiến. 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 là một trong những sản phẩm tiêu biểu, đáp ứng xu hướng này và mang đến cho người dùng những trải nghiệm vượt trội trong việc vận hành và quản lý hệ thống sản xuất.

2. Thông tin chi tiết về sản phẩm 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3

Thông số kỹ thuật Mô tả chi tiết
Mã sản phẩm 6AV6648-0CC11-3AX0
Tên sản phẩm SIMATIC HMI Smart 700 IE V3
Loại màn hình TFT, 256 màu
Kích thước màn hình 7 inch
Độ phân giải 800 x 480 pixel
Bộ nhớ chương trình 12 MB
Bộ nhớ dữ liệu 12 MB
Giao diện Ethernet, USB, RS485
Điện áp cung cấp 24 V DC
Dòng điện tiêu thụ 0,35 A
Công suất 8,4 W
Nhiệt độ hoạt động 0 °C đến 50 °C
Độ ẩm hoạt động 5% đến 85% (không ngưng tụ)
Cấp bảo vệ IP65 (mặt trước), IP20 (mặt sau)
Kích thước 214 x 158 x 49 mm
Trọng lượng Khoảng 1 kg
Phần mềm lập trình WinCC flexible Smart V3 hoặc cao hơn
Chứng chỉ CE, cULus, C-Tick, RoHS
Ứng dụng Điều khiển và giám sát máy móc, dây chuyền sản xuất trong các ngành công nghiệp như: sản xuất, chế biến thực phẩm, dệt may, đóng gói, tự động hóa tòa nhà, năng lượng, và nhiều ứng dụng khác
Ưu điểm Màn hình cảm ứng điện trở, độ bền cao, giao diện thân thiện, dễ sử dụng, hỗ trợ nhiều ngôn ngữ, kết nối linh hoạt với các thiết bị khác, tích hợp nhiều tính năng tiên tiến, tiết kiệm năng lượng, giá thành hợp lý
Xuất xứ Siemens – Đức
Bảo hành 12 tháng
Giá bán tham khảo Liên hệ hotline 08.12.77.88.99 để nhận báo giá chính xác nhất

3. Cấu tạo sản phẩm 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3

6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 được thiết kế với cấu trúc chắc chắn, bao gồm các thành phần chính sau:

  • Màn hình cảm ứng điện trở 7 inch: Đây là bộ phận quan trọng nhất của HMI, cho phép người dùng tương tác trực tiếp với hệ thống thông qua các thao tác chạm. Màn hình TFT 256 màu với độ phân giải 800×480 pixel cung cấp hình ảnh sắc nét, rõ ràng, giúp người dùng dễ dàng quan sát các thông số và trạng thái hoạt động của hệ thống.
  • Bộ xử lý trung tâm (CPU): Là bộ não của HMI, CPU xử lý tất cả các tác vụ, tính toán và điều khiển hoạt động của toàn bộ thiết bị. 6AV6648-0CC11-3AX0 được trang bị CPU hiệu suất cao, đảm bảo khả năng xử lý nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng phức tạp.
  • Bộ nhớ: Bao gồm bộ nhớ chương trình và bộ nhớ dữ liệu, cả hai đều có dung lượng 12 MB. Bộ nhớ chương trình lưu trữ các chương trình điều khiển được lập trình bởi người dùng, trong khi bộ nhớ dữ liệu lưu trữ các thông số, biến và dữ liệu vận hành của hệ thống.
  • Các cổng giao tiếp: 6AV6648-0CC11-3AX0 hỗ trợ các cổng giao tiếp phổ biến như Ethernet, USB và RS485, cho phép kết nối linh hoạt với các thiết bị khác trong hệ thống tự động hóa như PLC, biến tần, cảm biến, và máy tính.
  • Vỏ bảo vệ: Được làm từ vật liệu nhựa cao cấp, có độ bền cao, chống va đập và chống thấm nước tốt. Mặt trước đạt tiêu chuẩn IP65, chống bụi và nước phun từ mọi hướng, trong khi mặt sau đạt tiêu chuẩn IP20, bảo vệ chống lại các vật thể rắn có kích thước lớn hơn 12,5mm.
  • Nguồn cấp: Hoạt động với điện áp 24V DC, dòng tiêu thụ thấp chỉ 0.35A, giúp tiết kiệm năng lượng và giảm chi phí vận hành.

4. Các tính năng chính của sản phẩm 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3

6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 sở hữu nhiều tính năng nổi bật, mang lại lợi ích thiết thực cho người dùng trong các ứng dụng công nghiệp:

  • Giao diện đồ họa trực quan: Người dùng có thể dễ dàng tạo các giao diện điều khiển và giám sát sinh động, thân thiện với các đối tượng đồ họa, nút bấm, biểu đồ, và các trường nhập liệu.
  • Hỗ trợ đa ngôn ngữ: Giao diện hiển thị trên màn hình có thể được cấu hình để hiển thị bằng nhiều ngôn ngữ khác nhau, bao gồm tiếng Việt, tiếng Anh, tiếng Trung, và nhiều ngôn ngữ khác, phục vụ cho các dự án quốc tế hoặc các nhà máy có nhân viên đến từ nhiều quốc gia.
  • Quản lý công thức: Cho phép lưu trữ và quản lý các công thức sản xuất, giúp dễ dàng thay đổi các thông số cài đặt cho các sản phẩm khác nhau, tiết kiệm thời gian và giảm thiểu sai sót.
  • Ghi nhận dữ liệu: Tính năng này cho phép ghi lại các dữ liệu vận hành, các sự kiện và cảnh báo, giúp người dùng theo dõi hiệu suất của hệ thống, phân tích dữ liệu và đưa ra các biện pháp cải tiến.
  • Bảo mật: Hỗ trợ các tính năng bảo mật như đăng nhập bằng mật khẩu, phân quyền người dùng, giúp bảo vệ hệ thống khỏi các truy cập trái phép.
  • Kết nối mạng: Hỗ trợ các giao thức truyền thông phổ biến như PROFINET, Modbus TCP/IP, cho phép kết nối dễ dàng với các hệ thống SCADA, MES và các hệ thống quản lý cấp cao hơn.
  • Tích hợp web server: Cho phép truy cập và giám sát HMI từ xa thông qua trình duyệt web trên máy tính hoặc thiết bị di động, mang lại sự linh hoạt và tiện lợi trong việc quản lý hệ thống.
  • Chức năng cảnh báo: Hiển thị các cảnh báo và thông báo lỗi một cách rõ ràng, giúp người vận hành nhanh chóng phát hiện và xử lý các sự cố, giảm thiểu thời gian dừng máy và nâng cao hiệu quả sản xuất.

5. Hướng dẫn kết nối sản phẩm 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 với phần mềm

Để kết nối 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 với máy tính và phần mềm lập trình, bạn cần thực hiện các bước sau:

Chuẩn bị:

  • Phần mềm: Cài đặt phần mềm WinCC flexible Smart V3 hoặc phiên bản mới hơn trên máy tính. Bạn có thể tải phần mềm từ trang web của Siemens hoặc liên hệ thanhthienphu.vn để được hỗ trợ cài đặt.
  • Cáp kết nối: Sử dụng cáp Ethernet tiêu chuẩn (RJ45) để kết nối HMI với máy tính hoặc mạng nội bộ.
  • Nguồn cấp: Kết nối HMI với nguồn điện 24V DC.

Kết nối phần cứng:

  • Cắm một đầu cáp Ethernet vào cổng Ethernet trên HMI.
  • Cắm đầu còn lại của cáp Ethernet vào cổng Ethernet trên máy tính hoặc switch mạng.
  • Cấp nguồn cho HMI.

Cài đặt địa chỉ IP cho HMI:

  • Trên màn hình HMI, vào phần Control Panel > Transfer > Ethernet
  • Chọn Properties
  • Chọn Use the following IP address
  • Đặt địa chỉ IP cho HMI (ví dụ: 192.168.0.2)
  • Đặt Subnet mask (ví dụ: 255.255.255.0)
  • Nhấn OK để lưu cài đặt.

Cấu hình kết nối trong phần mềm WinCC flexible Smart:

  • Mở phần mềm WinCC flexible Smart trên máy tính.
  • Tạo một dự án mới (New Project) hoặc mở một dự án đã có.
  • Trong cửa sổ Project, chọn Devices & Networks.
  • Nhấp đúp vào Add new device.
  • Chọn SIMATIC HMI > Smart Panels > 7″” Display > 6AV6648-0CC11-3AX0.
  • Nhấn OK.
  • Trong cửa sổ Connections, nhấp đúp vào Add new connection.
  • Chọn HMI connection và đặt tên cho kết nối (ví dụ: HMI_1).
  • Trong phần Parameters, chọn Ethernet và nhập địa chỉ IP của HMI đã đặt ở bước 3.
  • Nhấn OK để hoàn tất cấu hình kết nối.

Tải chương trình xuống HMI:

  • Sau khi đã lập trình xong giao diện và các chức năng điều khiển, bạn cần tải chương trình xuống HMI.
  • Trong phần mềm WinCC flexible Smart, chọn Online > Download to device.
  • Chọn kết nối HMI đã cấu hình ở bước 4 (ví dụ: HMI_1).
  • Nhấn Load để bắt đầu tải chương trình xuống HMI.
  • Sau khi quá trình tải xuống hoàn tất, HMI sẽ khởi động lại và chạy chương trình vừa tải.

6. Cách lập trình sản phẩm 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3

Lập trình 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 được thực hiện thông qua phần mềm WinCC flexible Smart. Dưới đây là các bước cơ bản để lập trình HMI:

Tạo giao diện người dùng (HMI Screen):

Trong cửa sổ Project của WinCC flexible Smart, chọn Screens.

Nhấp đúp vào Add new screen để tạo màn hình mới.

Sử dụng các công cụ trong thanh công cụ Toolbox để thêm các đối tượng vào màn hình như:

  • Basic objects: Lines, Circles, Rectangles, Text fields, …
  • Elements: Buttons, Switches, Sliders, Gauges, …
  • Controls: I/O fields, Symbolic I/O fields, Bar graphs, …
  • Graphics: Pictures, Icons, …

Tùy chỉnh thuộc tính của các đối tượng như kích thước, màu sắc, vị trí, và liên kết với các biến (tags) trong PLC.

Tạo và quản lý biến (Tags):

  • Trong cửa sổ Project, chọn HMI tags.
  • Nhấp đúp vào Add new tag table để tạo bảng biến mới.
  • Thêm các biến (tags) vào bảng biến, đặt tên, kiểu dữ liệu, và địa chỉ tương ứng trong PLC.
  • Các biến này sẽ được sử dụng để trao đổi dữ liệu giữa HMI và PLC.

Lập trình sự kiện (Events):

Chọn đối tượng trên màn hình (ví dụ: nút bấm).

Trong cửa sổ Properties, chọn tab Events.

Chọn sự kiện muốn lập trình (ví dụ: Click, Press, Release, …).

Sử dụng các hàm có sẵn trong WinCC flexible Smart để lập trình các hành động tương ứng với sự kiện, ví dụ:

  • SetBit: Đặt giá trị bit lên 1.
  • ResetBit: Đặt giá trị bit về 0.
  • InvertBit: Đảo trạng thái bit.
  • SetTag: Gán giá trị cho biến.
  • ShowScreen: Hiển thị màn hình khác.
  • ActivateScreen: Kích hoạt màn hình.

Tạo cảnh báo (Alarms):

  • Trong cửa sổ Project, chọn Alarms.
  • Nhấp đúp vào Add new alarm class để tạo lớp cảnh báo mới.
  • Thêm các cảnh báo vào lớp cảnh báo, đặt nội dung thông báo, điều kiện kích hoạt, và mức độ ưu tiên.
  • Liên kết các cảnh báo với các biến trong PLC.

Lập trình công thức (Recipes):

  • Trong cửa sổ Project, chọn Recipes.
  • Nhấp đúp vào Add new recipe để tạo công thức mới.
  • Thêm các thành phần (recipe elements) vào công thức, đặt tên, kiểu dữ liệu, và giá trị mặc định.
  • Liên kết các thành phần công thức với các biến trong HMI hoặc PLC.

7. Khắc phục một số lỗi thường gặp trên 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3

Dưới đây là một số lỗi thường gặp trên 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 và cách khắc phục:

Lỗi Nguyên nhân Cách khắc phục
Màn hình không hiển thị Mất nguồn, lỗi cáp nguồn, lỗi màn hình Kiểm tra nguồn cấp, kiểm tra cáp nguồn, khởi động lại HMI, liên hệ bộ phận kỹ thuật của thanhthienphu.vn nếu vẫn không khắc phục được qua số điện thoại 08.12.77.88.99
Màn hình cảm ứng không nhạy Bụi bẩn bám trên màn hình, lỗi cảm ứng Vệ sinh màn hình bằng khăn mềm, khô, liên hệ bảo hành hoặc sửa chữa nếu lỗi do phần cứng.
Không kết nối được với PLC Sai địa chỉ IP, sai cấu hình kết nối, lỗi cáp mạng Kiểm tra địa chỉ IP của HMI và PLC, kiểm tra cấu hình kết nối trong phần mềm, kiểm tra cáp mạng, thử kết nối lại.
Lỗi truyền thông Nhiễu tín hiệu, cấu hình truyền thông không chính xác Kiểm tra cáp truyền thông, kiểm tra các thiết bị gây nhiễu xung quanh, kiểm tra cấu hình tốc độ truyền, parity, stop bits trong phần mềm và trên HMI.
Hiển thị sai dữ liệu Sai địa chỉ biến, lỗi lập trình Kiểm tra lại địa chỉ biến trong chương trình HMI và PLC, kiểm tra lại logic lập trình.
HMI bị treo, không phản hồi Lỗi phần mềm, quá tải bộ nhớ Khởi động lại HMI, kiểm tra dung lượng bộ nhớ, tối ưu hóa chương trình, xóa bớt các đối tượng không cần thiết trên màn hình.
Không tải được chương trình xuống Lỗi kết nối, phiên bản phần mềm không tương thích, dung lượng chương trình vượt quá dung lượng bộ nhớ Kiểm tra kết nối giữa máy tính và HMI, kiểm tra phiên bản phần mềm WinCC flexible Smart, nâng cấp phần mềm nếu cần, giảm dung lượng chương trình bằng cách tối ưu hóa mã nguồn và xóa bớt các đối tượng không cần thiết.
Lỗi thời gian thực Pin CMOS yếu hoặc hết pin Thay pin CMOS cho HMI. Pin CMOS thường là loại CR2032, dễ dàng mua và thay thế.
Màn hình bị mờ, nhòe Lỗi đèn nền, lỗi panel hiển thị Liên hệ bộ phận kỹ thuật của thanhthienphu.vn qua số điện thoại 08.12.77.88.99 để được hỗ trợ kiểm tra và sửa chữa.
Không lưu được dữ liệu Lỗi bộ nhớ, lỗi cấu hình ghi dữ liệu Kiểm tra dung lượng bộ nhớ còn trống, kiểm tra cấu hình ghi dữ liệu trong phần mềm, định dạng lại thẻ nhớ (nếu có).

8. Liên hệ thanhthienphu.vn để được tư vấn

Nếu bạn đang tìm kiếm một giải pháp HMI mạnh mẽ, tin cậy và dễ sử dụng cho hệ thống tự động hóa của mình, 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 chính là lựa chọn hoàn hảo. Với những tính năng ưu việt, thiết kế bền bỉ và khả năng kết nối linh hoạt, sản phẩm này sẽ giúp bạn nâng cao hiệu quả sản xuất, tối ưu hóa quy trình và tiết kiệm chi phí vận hành.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm 6AV6648-0CC11-3AX0 HMI Smart 700 IE V3 chính hãng với giá cả cạnh tranh mà còn mang đến cho bạn dịch vụ tư vấn và hỗ trợ kỹ thuật chuyên nghiệp. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng lắng nghe nhu cầu của bạn, phân tích hệ thống hiện tại và đề xuất giải pháp phù hợp nhất, giúp bạn khai thác tối đa tiềm năng của thiết bị và đạt được mục tiêu sản xuất.

Hãy liên hệ ngay với thanhthienphu.vn qua số điện thoại 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá chi tiết. Chúng tôi cam kết mang đến cho bạn sự hài lòng tuyệt đối với sản phẩm chất lượng, dịch vụ tận tâm và giải pháp tối ưu cho hệ thống tự động hóa của bạn.

Thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực tự động hóa công nghiệp.

Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Thông số kỹ thuật 6AV6648-0CC11-3AX0

Tên sản phẩm SIMATIC HMI SMART 700 IE V3
Mã sản phẩm 6AV6648-0CC11-3AX0
Thông số SIMATIC HMI SMART 700 IE V3, SMART Panel, Touch operation, 7″ widescreen TFT display, 65536 colors, RS422/485 interface, Ethernet (RJ45) interface, host USB type A, RTC support, with CE certificate, configurable from WinCC flexible SMART; contains open-source software, which is provided free of charge see enclosed CD
Kích thước 20.20 x 27.70 x 7.80
Khối lượng 0.963 Kg
Hãng sản xuất Siemens AG
Xuất xứ China
Bảo hành Bảo hành chính hãng 12 tháng

Download tài liệu HMI Siemens

HMI Siemens Catalogue

Thông tin bổ sung

Cổng kết nốiProfibus, Profinet
Điện áp ngõ vào24VDC
Kĩch cỡ màn hình7 inch
HãngSiemens
Xuất xứChina
