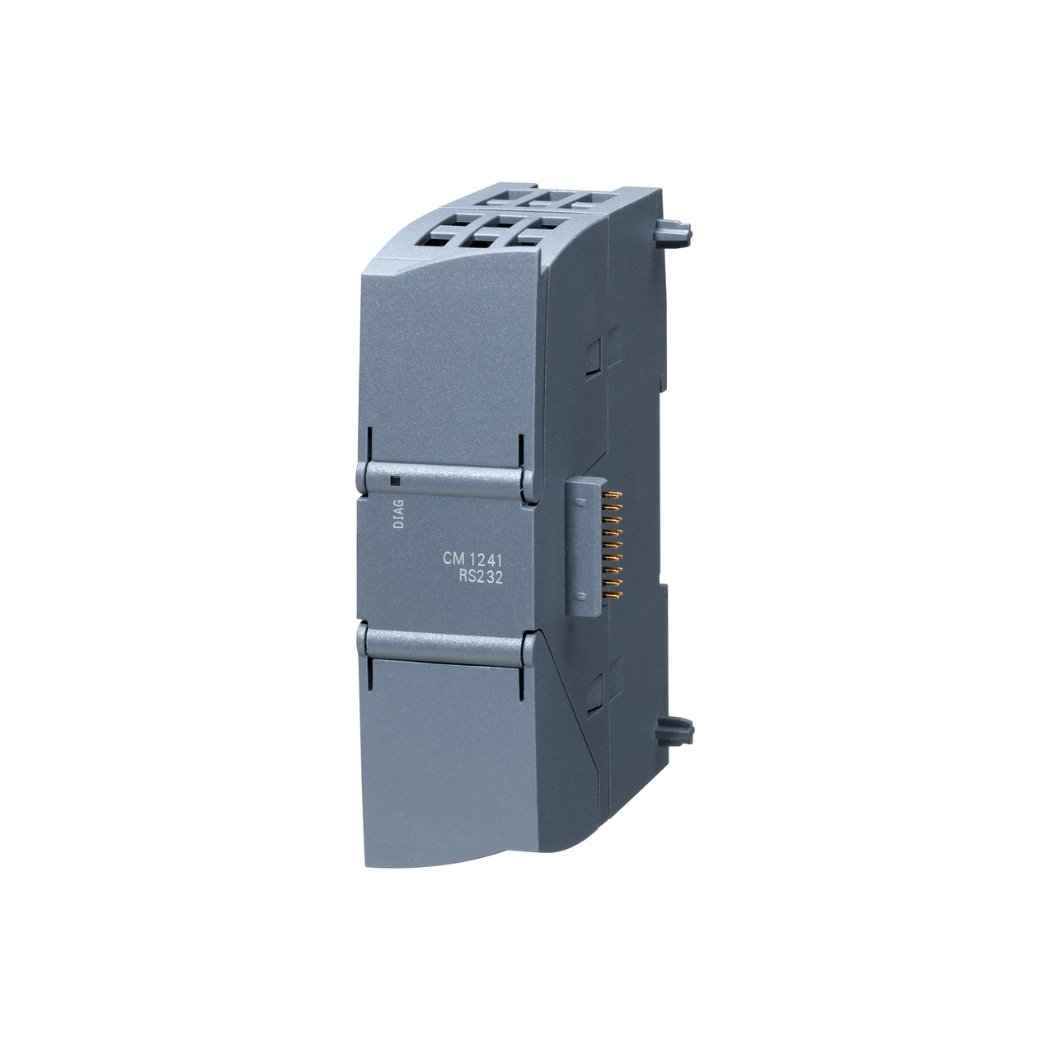

6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241, mô-đun truyền thông mạnh mẽ cho hệ thống điều khiển S7-1200, mở ra kỷ nguyên kết nối vượt trội cho các ứng dụng tự động hóa.
thanhthienphu.vn tự hào mang đến giải pháp truyền thông toàn diện, giúp các kỹ sư, nhà quản lý và chủ doanh nghiệp nâng tầm hiệu suất và tối ưu hóa quy trình sản xuất.
1. Thông Tin Chi Tiết Về 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241
| Đặc điểm | Chi tiết |
|---|---|
| Tên sản phẩm | 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241 |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SIPLUS S7-1200 |
| Loại mô-đun | Mô-đun truyền thông |
| Giao diện truyền thông | RS422/485 |
| Tốc độ truyền | Lên đến 115.2 kbps |
| Số lượng cổng | 1 |
| Nhiệt độ hoạt động | -40 °C đến +70 °C |
| Độ ẩm hoạt động | 5% đến 95% không ngưng tụ |
| Tiêu chuẩn bảo vệ | IP20 |
| Kích thước (W x H x D) | 38 x 62 x 21 mm |
| Trọng lượng | Khoảng 40 g |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | Tối đa 80 mA |
| Chứng chỉ | CE, UL, cULus, FM, RCM, EAC, RoHS |
| Tương thích | PLC Siemens S7-1200 |
| Phần mềm lập trình | TIA Portal (Totally Integrated Automation Portal) |
| Ví dụ về các giao thức hỗ trợ | USS drive protocol, Modbus RTU Master, Modbus RTU Slave |
| Giá bán | Liên hệ |
| Nguồn gốc | Nhập khẩu chính hãng từ Siemens, đảm bảo chất lượng và độ tin cậy. |
| Chế độ bảo hành | Bảo hành chính hãng 12 tháng theo tiêu chuẩn của Siemens |
2. Cấu Tạo 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241
Module truyền thông 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241 được thiết kế với sự tỉ mỉ và chú trọng đến từng chi tiết, đảm bảo độ bền và hiệu suất hoạt động tối ưu:
- Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống va đập, chống bụi và chống ẩm, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Cổng kết nối: Cổng RS422/485 được thiết kế chắc chắn, đảm bảo kết nối ổn định và tin cậy. Các chân kết nối được mạ vàng, tăng khả năng tiếp xúc và chống oxy hóa.
- Đèn LED báo trạng thái: Đèn LED hiển thị trạng thái hoạt động của module, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Mạch điện tử: Sử dụng các linh kiện điện tử chất lượng cao, được sản xuất trên dây chuyền hiện đại, đảm bảo độ chính xác và độ tin cậy cao.
- Chip xử lý: Tích hợp chip xử lý mạnh mẽ, đảm bảo tốc độ truyền dữ liệu nhanh chóng và ổn định.
- Thiết kế tản nhiệt: Module được thiết kế tối ưu, giúp tản nhiệt hiệu quả, đảm bảo hoạt động ổn định trong môi trường nhiệt độ cao.
3. Các Tính Năng Chính Của 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241
6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241 sở hữu những tính năng vượt trội, đáp ứng mọi nhu cầu kết nối và truyền thông trong các ứng dụng tự động hóa:
- Hỗ trợ giao tiếp RS422/485: Giao tiếp nối tiếp RS422/485 là một tiêu chuẩn công nghiệp phổ biến, cho phép kết nối với nhiều thiết bị khác nhau như biến tần, bộ điều khiển nhiệt độ, cảm biến, HMI,…
- Tốc độ truyền dữ liệu cao: Hỗ trợ tốc độ truyền lên đến 115.2 kbps, đảm bảo truyền dữ liệu nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng thời gian thực.
- Hỗ trợ nhiều giao thức truyền thông: Module hỗ trợ các giao thức truyền thông phổ biến như USS drive protocol, Modbus RTU Master, Modbus RTU Slave, cho phép kết nối linh hoạt với nhiều loại thiết bị khác nhau.
- Tích hợp hoàn hảo với S7-1200: Module được thiết kế để hoạt động tối ưu với PLC Siemens S7-1200, đảm bảo tính tương thích và dễ dàng tích hợp vào hệ thống.
- Dễ dàng cấu hình và lập trình: Sử dụng phần mềm TIA Portal, người dùng có thể dễ dàng cấu hình và lập trình module, tiết kiệm thời gian và công sức.
- Chức năng chẩn đoán lỗi: Module tích hợp các chức năng chẩn đoán lỗi, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố, giảm thiểu thời gian chết.
4. Hướng Dẫn Kết Nối 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241 Với Phần Mềm
Việc kết nối 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241 với phần mềm TIA Portal vô cùng đơn giản và dễ dàng thực hiện theo các bước sau:
Lắp đặt phần cứng:
- Gắn module CM 1241 vào khe cắm mở rộng trên PLC S7-1200.
- Kết nối cáp truyền thông RS422/485 từ module CM 1241 đến thiết bị cần giao tiếp.
- Cấp nguồn 24V DC cho PLC S7-1200.
Cài đặt phần mềm:
- Cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) trên máy tính.
- Đảm bảo rằng bạn đã cài đặt phiên bản TIA Portal tương thích với PLC S7-1200 và module CM 1241.
Tạo dự án mới:
- Mở phần mềm TIA Portal.
- Tạo một dự án mới (New Project).
- Chọn loại PLC S7-1200 mà bạn đang sử dụng.
Thêm module CM 1241 vào dự án:
- Trong cửa sổ “Devices & Networks”, chọn “Add new device”.
- Chọn “Communications modules” -> “CM 1241” -> “6AG2241-1CH32-1XB0”.
- Kéo và thả module CM 1241 vào dự án.
Cấu hình module CM 1241:
Nhấp đúp vào module CM 1241 trong cửa sổ “Devices & Networks”.
Trong cửa sổ “Properties”, chọn tab “General”.
Cấu hình các thông số truyền thông như:
- Interface: Chọn RS422 hoặc RS485.
- Baud rate: Chọn tốc độ truyền phù hợp (ví dụ: 9600, 19200, 115200 bps).
- Data bits: Chọn số bit dữ liệu (thường là 8).
- Parity: Chọn kiểu kiểm tra chẵn lẻ (None, Even, Odd).
- Stop bits: Chọn số bit dừng (thường là 1).
- Protocol: Chọn giao thức truyền thông (USS, Modbus RTU Master, Modbus RTU Slave).
Lập trình giao tiếp:
- Sử dụng các khối hàm (function blocks) trong TIA Portal để lập trình giao tiếp giữa PLC S7-1200 và thiết bị ngoại vi thông qua module CM 1241.
- Ví dụ, nếu sử dụng giao thức Modbus RTU, bạn có thể sử dụng các khối hàm “MB_MASTER” (cho Modbus Master) hoặc “MB_SLAVE” (cho Modbus Slave).
Tải chương trình xuống PLC:
- Kết nối máy tính với PLC S7-1200 thông qua cáp Ethernet.
- Chọn “Download to device” để tải chương trình xuống PLC.
Kiểm tra kết nối:
- Sau khi tải chương trình xuống PLC, kiểm tra kết nối giữa PLC và thiết bị ngoại vi.
- Sử dụng các công cụ chẩn đoán trong TIA Portal để kiểm tra trạng thái kết nối và dữ liệu truyền thông.
5. Cách Lập Trình 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241
Việc lập trình cho 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241 được thực hiện thông qua phần mềm TIA Portal, một môi trường lập trình tích hợp mạnh mẽ và trực quan của Siemens. Dưới đây là hướng dẫn chi tiết, tập trung vào giao thức Modbus RTU, một giao thức phổ biến trong công nghiệp:
Lập Trình Modbus RTU Master
Khi CM 1241 đóng vai trò là Modbus Master, nó sẽ chủ động gửi yêu cầu đọc/ghi dữ liệu đến các thiết bị Modbus Slave.
Thêm khối hàm “MB_MASTER”:
- Trong TIA Portal, mở thư viện “Communication” -> “Modbus RTU” -> “MB_MASTER”.
- Kéo và thả khối hàm “MB_MASTER” vào chương trình của bạn.
Cấu hình khối hàm “MB_MASTER”:
REQ: Chân kích hoạt yêu cầu. Kết nối với một biến Boolean để điều khiển việc gửi yêu cầu.
PORT: Cổng truyền thông. Chọn cổng CM 1241 mà bạn đã cấu hình trước đó.
BAUDRATE: Tốc độ truyền. Đặt tốc độ phù hợp với thiết bị Slave.
PARITY: Kiểu kiểm tra chẵn lẻ. Đặt giá trị phù hợp với thiết bị Slave.
SLAVE: Địa chỉ Modbus của thiết bị Slave.
MODE: Chế độ hoạt động:
- 0: Đọc dữ liệu (Read Holding Registers, Read Input Registers).
- 1: Ghi một thanh ghi (Write Single Register).
- 5: Ghi nhiều thanh ghi (Write Multiple Registers).
DATA_ADDR: Địa chỉ thanh ghi Modbus bắt đầu trên thiết bị Slave.
DATA_LEN: Số lượng thanh ghi cần đọc/ghi.
DATA_PTR: Con trỏ đến vùng nhớ dữ liệu trên PLC. Dữ liệu đọc được sẽ lưu vào đây, hoặc dữ liệu cần ghi sẽ lấy từ đây.
DONE: Báo hiệu hoàn thành yêu cầu.
ERROR: Báo lỗi.
STATUS: Mã trạng thái/lỗi chi tiết.
Xử lý dữ liệu:
Sử dụng các lệnh di chuyển dữ liệu (Move) để đọc dữ liệu từ vùng nhớ được trỏ bởi DATA_PTR hoặc ghi dữ liệu vào vùng nhớ này.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241
Trong quá trình sử dụng 6AG2241-1CH32-1XB0 SIPLUS S7-1200 CM 1241, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
Lỗi Mất Kết Nối
Nguyên nhân:
- Cáp kết nối bị lỏng, đứt hoặc hỏng.
- Cấu hình truyền thông không chính xác (tốc độ, chẵn lẻ, bit dừng).
- Địa chỉ Modbus không đúng.
- Nguồn điện không ổn định.
- Nhiễu điện từ.
Khắc phục:
- Kiểm tra cáp kết nối, đảm bảo cáp được cắm chặt và không bị hư hỏng.
- Kiểm tra lại cấu hình truyền thông trên cả PLC và thiết bị ngoại vi, đảm bảo các thông số trùng khớp.
- Kiểm tra địa chỉ Modbus của thiết bị ngoại vi, đảm bảo địa chỉ được đặt chính xác.
- Đảm bảo nguồn điện cung cấp cho PLC và thiết bị ngoại vi ổn định.
- Sử dụng cáp chống nhiễu và các biện pháp chống nhiễu khác nếu cần thiết.
Lỗi Truyền Dữ Liệu Không Chính Xác
Nguyên nhân:
- Cấu hình truyền thông không chính xác.
- Nhiễu điện từ.
- Lỗi lập trình.
Khắc phục:
- Kiểm tra lại cấu hình truyền thông.
- Sử dụng cáp chống nhiễu.
- Kiểm tra lại chương trình, đảm bảo các khối hàm truyền thông được cấu hình đúng và dữ liệu được xử lý chính xác.
Lỗi Module Không Nhận Diện
Nguyên nhân:
- Module chưa được cắm chặt vào PLC.
- Module bị hỏng.
- Phiên bản phần mềm TIA Portal không tương thích.
Khắc phục:
- Kiểm tra kết nối giữa module và PLC.
- Thử thay thế bằng một module khác để kiểm tra.
- Cập nhật phần mềm TIA Portal lên phiên bản mới nhất.
Lỗi giao tiếp Modbus
Nguyên nhân
- Cài đặt thông số truyền thông không khớp giữa Master và Slave.
- Địa chỉ thanh ghi không đúng hoặc không tồn tại.
- Lỗi Time out do đáp ứng chậm.
Khắc phục
- Kiểm tra và đồng bộ hóa cài đặt Baud rate, Parity, Stop bits, Data bits.
- Kiểm tra địa chỉ thanh ghi trong tài liệu của thiết bị Slave.
- Tăng giá trị Time out trong cấu hình MB_MASTER.
