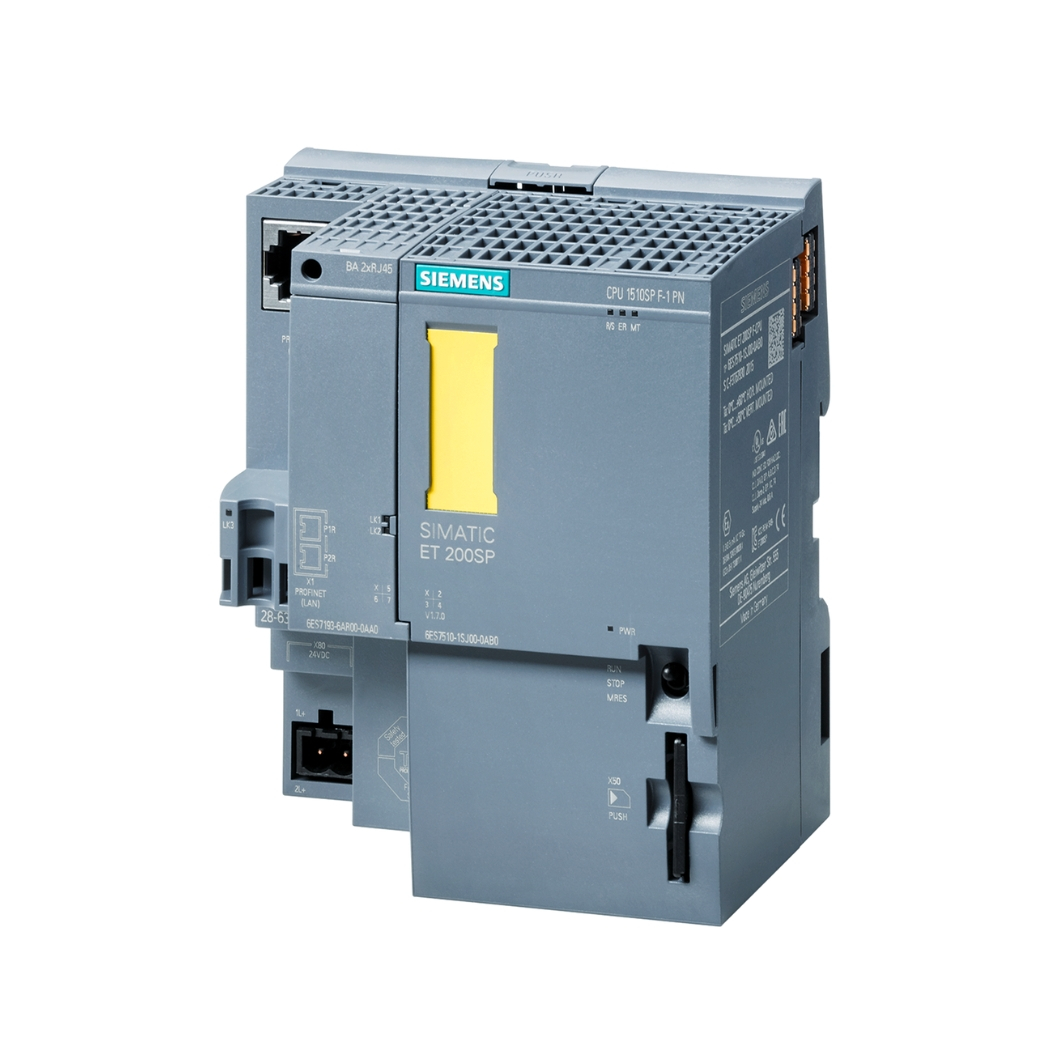

6AG1512-1SK01-2AB0 SIPLUS ET 200SP CPU, bộ điều khiển lập trình mạnh mẽ và linh hoạt, chính là trái tim của hệ thống tự động hóa hiện đại, mang đến giải pháp tối ưu cho các ứng dụng công nghiệp đòi hỏi khắt khe nhất.
Thiết bị này, còn được biết đến như một bộ xử lý trung tâm, là sự lựa chọn hoàn hảo để nâng cao hiệu suất, độ tin cậy và khả năng thích ứng cho hệ thống điều khiển của bạn, hiện đã có mặt tại thanhthienphu.vn.
1. Thông tin chi tiết về 6AG1512-1SK01-2AB0 SIPLUS ET 200SP CPU
| Đặc điểm | Chi tiết |
|---|---|
| Mã sản phẩm | 6AG1512-1SK01-2AB0 |
| Dòng sản phẩm | SIPLUS ET 200SP |
| Loại sản phẩm | CPU (Central Processing Unit) |
| Nhà sản xuất | Siemens |
| Điện áp cung cấp | 24 V DC |
| Dòng điện tiêu thụ | 0.7 A |
| Bộ nhớ chương trình | 1 MB |
| Bộ nhớ dữ liệu | 5 MB |
| Giao diện truyền thông | PROFINET IO (2 cổng) |
| Số lượng I/O tối đa | Tùy thuộc vào cấu hình module I/O |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (phiên bản SIPLUS) |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Cấp bảo vệ | IP20 |
| Kích thước (W x H x D) | 45 mm x 100 mm x 75 mm |
| Trọng lượng | 0.18 kg |
| Tiêu chuẩn | CE, UL, cULus, FM, ATEX, IECEx, EAC, RCM |
| Giá tham khảo | Liên hệ |
2. Cấu tạo chi tiết của 6AG1512-1SK01-2AB0 SIPLUS ET 200SP CPU
6AG1512-1SK01-2AB0 SIPLUS ET 200SP CPU được cấu tạo từ các thành phần chính sau:
- Bộ xử lý trung tâm (CPU): Là “bộ não” của hệ thống, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển hoạt động của toàn bộ hệ thống.
- Giao diện truyền thông: Cho phép CPU giao tiếp với các thiết bị khác trong hệ thống, như máy tính, màn hình HMI, các module I/O, và các thiết bị ngoại vi khác. 6AG1512-1SK01-2AB0 hỗ trợ giao thức PROFINET IO, một trong những giao thức truyền thông công nghiệp phổ biến nhất hiện nay.
- Nguồn cấp: Cung cấp điện áp ổn định (24V DC) cho CPU hoạt động.
- Các đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, như nguồn, lỗi, trạng thái kết nối mạng.
- Khe cắm thẻ nhớ: Cho phép mở rộng bộ nhớ hoặc lưu trữ dữ liệu dự phòng.
- Vỏ bảo vệ: Được thiết kế chắc chắn với chuẩn IP20 để bảo vệ các linh kiện bên trong khỏi bụi bẩn và các tác động vật lý, đồng thời tản nhiệt hiệu quả, đảm bảo CPU hoạt động ổn định trong môi trường công nghiệp .
Bộ nhớ:
- Bộ nhớ chương trình (Program memory): Lưu trữ chương trình điều khiển do người dùng lập trình.
- Bộ nhớ dữ liệu (Data memory): Lưu trữ dữ liệu, biến, thông số và kết quả xử lý.
3. Các tính năng chính của 6AG1512-1SK01-2AB0 SIPLUS ET 200SP CPU
- Hiệu suất xử lý cao: Với bộ xử lý mạnh mẽ, 6AG1512-1SK01-2AB0 có khả năng xử lý các tác vụ phức tạp một cách nhanh chóng và chính xác, đáp ứng yêu cầu của các ứng dụng đòi hỏi tốc độ cao.
- Bộ nhớ lớn: Bộ nhớ chương trình 1 MB và bộ nhớ dữ liệu 5 MB cho phép lưu trữ các chương trình điều khiển lớn và phức tạp, cũng như lượng lớn dữ liệu và biến.
- Khả năng mở rộng linh hoạt: Hệ thống ET 200SP cho phép dễ dàng mở rộng số lượng I/O bằng cách thêm các module I/O, đáp ứng nhu cầu thay đổi của ứng dụng.
- Giao tiếp truyền thông mạnh mẽ: Hỗ trợ giao thức PROFINET IO, cho phép kết nối dễ dàng với các thiết bị khác trong hệ thống mạng công nghiệp, như các PLC khác, HMI, biến tần, cảm biến…
- Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt trong tủ điện.
- Độ bền cao: Phiên bản SIPLUS được thiết kế để hoạt động ổn định trong môi trường khắc nghiệt, với nhiệt độ hoạt động rộng (-40 °C đến +70 °C) và khả năng chống rung, sốc, bụi bẩn và hóa chất.
- Tích hợp các tính năng an toàn: Hỗ trợ các chức năng an toàn theo tiêu chuẩn SIL (Safety Integrity Level), giúp bảo vệ người vận hành và thiết bị.
- Dễ dàng lập trình và cấu hình: Sử dụng phần mềm TIA Portal của Siemens, một môi trường lập trình tích hợp, trực quan và dễ sử dụng, giúp giảm thời gian phát triển và triển khai ứng dụng.
- Tính năng bảo mật: Cung cấp các tính năng bảo mật để ngăn ngừa truy cập trái phép.
- Hỗ trợ nhiều loại module: Tương thích với nhiều loại module I/O, module chức năng và module truyền thông.
4. Hướng dẫn kết nối 6AG1512-1SK01-2AB0 SIPLUS ET 200SP CPU với phần mềm
Chuẩn bị:
Phần cứng:
- Bộ điều khiển 6AG1512-1SK01-2AB0 SIPLUS ET 200SP CPU.
- Máy tính cài đặt phần mềm TIA Portal.
- Cáp Ethernet (RJ45).
- Nguồn cấp 24V DC.
Phần mềm:
- TIA Portal (phiên bản tương thích với 6AG1512-1SK01-2AB0).
- Driver cho card mạng Ethernet trên máy tính.
Kết nối phần cứng:
- Cấp nguồn 24V DC cho CPU.
- Kết nối cáp Ethernet từ cổng PROFINET trên CPU đến cổng Ethernet trên máy tính.
Cài đặt phần mềm và driver (nếu cần):
- Cài đặt TIA Portal trên máy tính.
- Đảm bảo driver cho card mạng Ethernet đã được cài đặt.
Cấu hình địa chỉ IP cho CPU:
- Mở TIA Portal.
- Tạo một dự án mới (New Project).
- Thêm thiết bị (Add new device) và chọn đúng mã sản phẩm 6AG1512-1SK01-2AB0.
- Trong cửa sổ cấu hình thiết bị (Device configuration), chọn mục “PROFINET interface”.
- Đặt địa chỉ IP cho CPU (ví dụ: 192.168.0.1) và subnet mask (ví dụ: 255.255.255.0). Lưu ý: Địa chỉ IP của CPU và máy tính phải cùng lớp mạng.
Thiết lập kết nối:
- Trong TIA Portal, chọn “Online” -> “Go online”.
- Chọn card mạng Ethernet trên máy tính và nhấn “Start search”.
- TIA Portal sẽ tìm kiếm và hiển thị CPU đã kết nối.
- Chọn CPU và nhấn “Go online”.
Kiểm tra kết nối:
Sau khi kết nối thành công, trạng thái của CPU trong TIA Portal sẽ chuyển sang màu xanh lá cây.
Bạn có thể thực hiện các thao tác online như:
- Download chương trình xuống CPU.
- Upload chương trình từ CPU lên máy tính.
- Giám sát trạng thái của CPU và các biến.
- Chẩn đoán lỗi.
5. Hướng dẫn lập trình 6AG1512-1SK01-2AB0 SIPLUS ET 200SP CPU
Tạo Project mới:
- Mở TIA Portal.
- Chọn “Create new project”.
- Đặt tên cho Project và chọn đường dẫn lưu trữ.
Thêm thiết bị:
- Chọn “Add new device”.
- Chọn dòng sản phẩm “SIMATIC S7-1500” -> “CPU” -> “CPU 1512SP-1 PN” -> chọn đúng mã sản phẩm 6AG1512-1SK01-2AB0.
Cấu hình phần cứng:
- Trong cửa sổ “Device configuration”, bạn có thể thêm các module I/O, module truyền thông vào cấu hình phần cứng của hệ thống.
- Cấu hình địa chỉ IP cho CPU (như hướng dẫn ở phần trước).
Lập trình:
Trong cửa sổ “Program blocks”, bạn có thể tạo các khối chương trình (OB, FB, FC, DB) để viết chương trình điều khiển.
TIA Portal hỗ trợ nhiều ngôn ngữ lập trình, bao gồm:
- LAD (Ladder Diagram): Ngôn ngữ lập trình dạng sơ đồ bậc thang, thích hợp cho các ứng dụng điều khiển logic đơn giản.
- FBD (Function Block Diagram): Ngôn ngữ lập trình dạng sơ đồ khối chức năng, thích hợp cho các ứng dụng điều khiển phức tạp hơn.
- SCL (Structured Control Language): Ngôn ngữ lập trình dạng văn bản, dựa trên Pascal, thích hợp cho các ứng dụng đòi hỏi tính toán và xử lý dữ liệu phức tạp.
Viết chương trình điều khiển theo yêu cầu của ứng dụng.
Biên dịch:
- Chọn “Compile” để biên dịch chương trình. TIA Portal sẽ kiểm tra lỗi cú pháp và logic.
Nạp chương trình:
- Kết nối với CPU (như hướng dẫn ở phần trước).
- Chọn “Download to device” để nạp chương trình đã biên dịch xuống CPU.
Kiểm tra hoạt động:
- Chuyển CPU sang chế độ RUN.
- Sử dụng các công cụ giám sát của TIA Portal (Watch table, Force table) để theo dõi trạng thái của các biến, I/O và kiểm tra hoạt động của chương trình.
- Sử dụng các công cụ chẩn đoán (Diagnostics) để phát hiện và khắc phục lỗi (nếu có).
Ví dụ (LAD):
// Chương trình điều khiển một động cơ
//
// Đầu vào:
// - I0.0: Nút nhấn Start
// - I0.1: Nút nhấn Stop
// - I0.2: Cảm biến quá tải
//
// Đầu ra:
// - Q0.0: Contactor cấp điện cho động cơ
Network 1:
I0.0 Q0.0
------| |---------------------------------( )
Network 2:
I0.1 I0.2 Q0.0
------|/|-----|/|-------------------------( )
6. Cách khắc phục một số lỗi thường gặp khi sử dụng 6AG1512-1SK01-2AB0 SIPLUS ET 200SP CPU
Lỗi kết nối:
Triệu chứng: Không thể kết nối với CPU qua TIA Portal.
Kiểm tra:
- Kiểm tra cáp Ethernet, đảm bảo cáp được cắm chặt vào cả CPU và máy tính.
- Kiểm tra địa chỉ IP của CPU và máy tính, đảm bảo cùng lớp mạng.
- Kiểm tra cài đặt tường lửa trên máy tính, có thể tường lửa đang chặn kết nối.
- Thử sử dụng một cáp Ethernet khác.
- Thử kết nối với một máy tính khác.
Giải pháp:
- Đảm bảo cáp Ethernet hoạt động tốt và được cắm đúng cách.
- Cấu hình đúng địa chỉ IP cho CPU và máy tính.
- Tắt tạm thời tường lửa để kiểm tra.
- Khởi động lại CPU và máy tính.
Lỗi phần cứng:
Triệu chứng: Đèn LED trên CPU báo lỗi (ví dụ: đèn ERROR nhấp nháy).
Kiểm tra:
- Kiểm tra nguồn cấp 24V DC cho CPU, đảm bảo điện áp ổn định.
- Kiểm tra các module I/O, đảm bảo được lắp đúng cách và không bị hỏng.
- Kiểm tra nhiệt độ của CPU, đảm bảo không quá nóng.
Giải pháp:
- Đảm bảo nguồn cấp ổn định.
- Thay thế các module I/O bị lỗi.
- Đảm bảo CPU được tản nhiệt tốt.
Lỗi chương trình:
Triệu chứng: Chương trình không hoạt động đúng như mong đợi.
Kiểm tra:
- Sử dụng các công cụ giám sát của TIA Portal (Watch table, Force table) để kiểm tra giá trị của các biến và I/O.
- Sử dụng các công cụ chẩn đoán (Diagnostics) để xem các thông báo lỗi.
- Kiểm tra lại logic của chương trình.
Giải pháp:
- Sửa lỗi logic trong chương trình.
- Kiểm tra và sửa các lỗi cú pháp.
- Nạp lại chương trình sau khi đã sửa lỗi.
Lỗi truyền thông:
Triệu chứng: Không thể giao tiếp với các thiết bị khác qua PROFINET.
Kiểm tra:
- Kiểm tra cáp mạng, đảm bảo cáp được cắm chặt và không bị hỏng.
- Kiểm tra địa chỉ IP của các thiết bị trên mạng, đảm bảo không trùng lặp.
- Kiểm tra cấu hình mạng PROFINET trong TIA Portal.
Giải pháp:
- Đảm bảo cáp mạng hoạt động tốt.
- Cấu hình đúng địa chỉ IP cho các thiết bị.
- Kiểm tra và sửa cấu hình mạng PROFINET.
