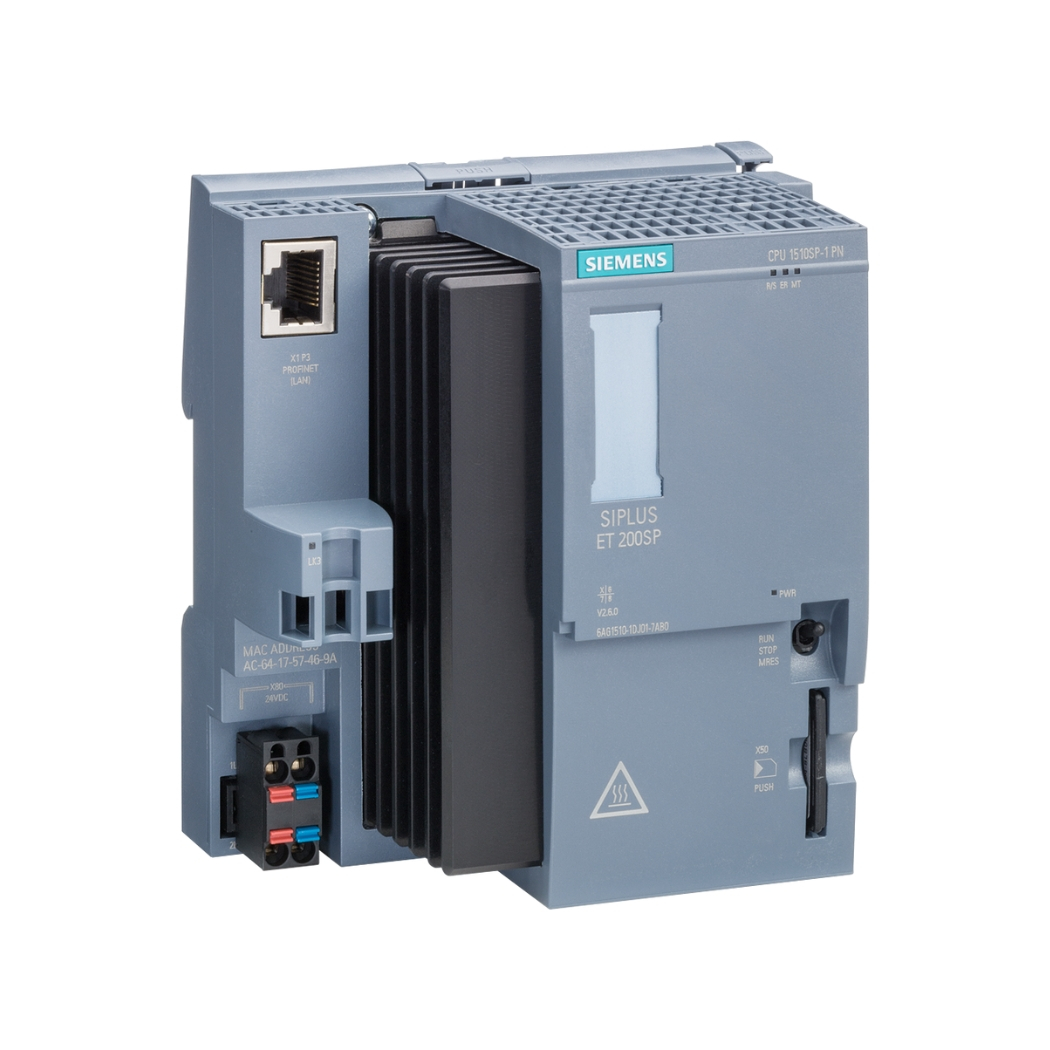

6AG1510-1DJ01-7AB0 SIPLUS ET 200SP CPU, bộ xử lý trung tâm mạnh mẽ và bền bỉ cho hệ thống tự động hóa, mở ra kỷ nguyên mới cho hiệu suất và độ tin cậy trong môi trường khắc nghiệt.
Thiết bị này không chỉ là giải pháp thay thế hoàn hảo cho các bộ điều khiển logic khả trình (PLC) lỗi thời mà còn là bước tiến vượt bậc, giúp các kỹ sư điện, kỹ thuật viên và nhà quản lý tối ưu hóa quy trình sản xuất, tiết kiệm chi phí và nâng cao năng lực cạnh tranh.
1. Thông tin chi tiết về sản phẩm 6AG1510-1DJ01-7AB0 SIPLUS ET 200SP CPU
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|---|
| Mã sản phẩm | 6AG1510-1DJ01-7AB0 |
| Dòng sản phẩm | SIPLUS ET 200SP |
| Loại CPU | CPU 1510SP-1 PN |
| Bộ nhớ chương trình | 200 KB |
| Bộ nhớ dữ liệu | 1 MB |
| Thời gian xử lý lệnh bit | 72 ns |
| Giao diện truyền thông | PROFINET IRT (2 cổng) |
| Số lượng kết nối tối đa | 64 |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (mở rộng) |
| Độ ẩm hoạt động | 100% RH, có ngưng tụ, đóng băng |
| Cấp bảo vệ | IP20 |
| Kích thước (Rộng x Cao x Sâu) | 75 x 117 x 59 mm |
| Trọng lượng | Khoảng 270g |
| Chứng chỉ | CE, UL, CSA, FM, ATEX, IECEx, EAC |
| Phần mềm lập trình tương thích | TIA Portal V13 SP1 trở lên |
2. Cấu tạo sản phẩm 6AG1510-1DJ01-7AB0 SIPLUS ET 200SP CPU
Sản phẩm được thiết kế dạng mô-đun, cho phép người dùng dễ dàng mở rộng và tùy chỉnh hệ thống theo nhu cầu cụ thể. Các thành phần chính bao gồm:
- Khối CPU: Chứa bộ vi xử lý, bộ nhớ và các giao diện truyền thông.
- Khối nguồn: Cung cấp nguồn điện cho CPU và các mô-đun I/O.
- Mô-đun I/O: Kết nối với các thiết bị ngoại vi như cảm biến, động cơ, van,…
- Mô-đun truyền thông: Mở rộng khả năng kết nối với các mạng công nghiệp khác.
- Thanh ray DIN: Dùng để lắp đặt các mô-đun.
3. Các tính năng chính của 6AG1510-1DJ01-7AB0 SIPLUS ET 200SP CPU
Sản phẩm nổi bật với nhiều tính năng tiên tiến, đáp ứng nhu cầu đa dạng của các ứng dụng tự động hóa:
- Hiệu suất cao: Bộ vi xử lý mạnh mẽ và bộ nhớ lớn cho phép xử lý các tác vụ phức tạp một cách nhanh chóng và chính xác.
- Khả năng mở rộng linh hoạt: Thiết kế mô-đun cho phép dễ dàng thêm bớt các mô-đun I/O và truyền thông khi cần thiết.
- Tích hợp an toàn: Hỗ trợ các chức năng an toàn theo tiêu chuẩn SIL 3 (Safety Integrity Level 3), đảm bảo an toàn cho người vận hành và thiết bị.
- Giao diện truyền thông đa dạng: Hỗ trợ các giao thức truyền thông phổ biến như PROFINET, Ethernet/IP, Modbus TCP, giúp dễ dàng kết nối với các thiết bị khác trong hệ thống.
- Chẩn đoán lỗi thông minh: Tích hợp các công cụ chẩn đoán lỗi giúp nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian chết máy.
- Hỗ trợ lập trình đa ngôn ngữ: Có thể lập trình bằng các ngôn ngữ tiêu chuẩn IEC 61131-3 như Ladder Diagram (LD), Function Block Diagram (FBD), Structured Text (ST),…
4. Hướng dẫn kết nối 6AG1510-1DJ01-7AB0 SIPLUS ET 200SP CPU
Để kết nối CPU với phần mềm TIA Portal, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Máy tính cài đặt phần mềm TIA Portal (phiên bản V13 SP1 trở lên).
- Cáp Ethernet.
- Nguồn cấp 24V DC cho CPU.
Kết nối phần cứng:
- Gắn CPU lên thanh ray DIN.
- Kết nối nguồn điện 24V DC.
- Kết nối cáp Ethernet từ cổng PROFINET của CPU đến cổng Ethernet của máy tính.
Cấu hình phần mềm:
- Mở phần mềm TIA Portal.
- Tạo một dự án mới (New Project).
- Thêm thiết bị (Add new device): Chọn CPU 1510SP-1 PN và phiên bản firmware tương ứng.
- Cấu hình địa chỉ IP cho CPU (Device configuration). Địa chỉ IP mặc định thường là 192.168.0.1.
- Thiết lập kết nối PG/PC (Online access).
Tải cấu hình xuống CPU:
Chọn “Download to device” để tải cấu hình phần cứng xuống CPU.
5. Cách lập trình 6AG1510-1DJ01-7AB0 SIPLUS ET 200SP CPU
Sau khi kết nối thành công, bạn có thể bắt đầu lập trình CPU bằng các ngôn ngữ lập trình được hỗ trợ:
Tạo chương trình (Program blocks):
- Thêm khối tổ chức (Organization Block – OB) như OB1 (Main program).
- Thêm khối hàm (Function Block – FB) hoặc hàm (Function – FC) nếu cần.
Viết chương trình:
- Sử dụng các lệnh và hàm có sẵn trong thư viện của TIA Portal để viết chương trình điều khiển.
- Ví dụ: Lệnh đọc tín hiệu đầu vào (I), ghi tín hiệu đầu ra (Q), lệnh so sánh, lệnh toán học,…
Biên dịch chương trình (Compile):
Kiểm tra lỗi cú pháp và logic.
Tải chương trình xuống CPU (Download): Chọn “Download to device”
Chạy thử và kiểm tra (Online & diagnostics):
Sử dụng các công cụ giám sát và gỡ lỗi của TIA Portal để kiểm tra hoạt động của chương trình.
Ví dụ: Để điều khiển một động cơ bật/tắt bằng một nút nhấn, bạn có thể viết chương trình đơn giản như sau (sử dụng ngôn ngữ Ladder Diagram):
// Network 1: Đọc trạng thái nút nhấn
Network 1
LD I0.0 // Nút nhấn kết nối với đầu vào I0.0
= M0.0 // Lưu trạng thái nút nhấn vào biến trung gian M0.0
// Network 2: Điều khiển động cơ
Network 2
LD M0.0 // Lấy trạng thái nút nhấn từ biến trung gian
= Q0.0 // Điều khiển đầu ra Q0.0 (kết nối với động cơ)
6. Khắc phục một số lỗi thường gặp trên 6AG1510-1DJ01-7AB0 SIPLUS ET 200SP CPU
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED báo lỗi trên CPU nhấp nháy | Lỗi phần cứng, lỗi cấu hình, lỗi chương trình, lỗi truyền thông,… | Kiểm tra đèn LED báo lỗi cụ thể, tham khảo tài liệu hướng dẫn của Siemens để xác định nguyên nhân và thực hiện các bước khắc phục tương ứng. |
| Không thể kết nối với CPU qua TIA Portal | Sai địa chỉ IP, cấu hình mạng không đúng, cáp kết nối bị hỏng, tường lửa chặn kết nối,… | Kiểm tra lại địa chỉ IP, cấu hình mạng, cáp kết nối, tắt tường lửa tạm thời để kiểm tra. |
| Chương trình không chạy đúng | Lỗi logic, lỗi cú pháp, lỗi cấu hình phần cứng,… | Sử dụng các công cụ giám sát và gỡ lỗi của TIA Portal để kiểm tra và sửa lỗi. |
| Lỗi truyền thông | Cấu hình truyền thông không đúng, cáp kết nối bị hỏng, thiết bị ngoại vi bị lỗi,… | Kiểm tra lại cấu hình truyền thông, cáp kết nối, kiểm tra trạng thái của thiết bị ngoại vi. |
| CPU bị treo | Quá tải bộ nhớ, lỗi phần cứng nghiêm trọng,… | Thử khởi động lại CPU. Nếu vẫn không được, liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn. |
