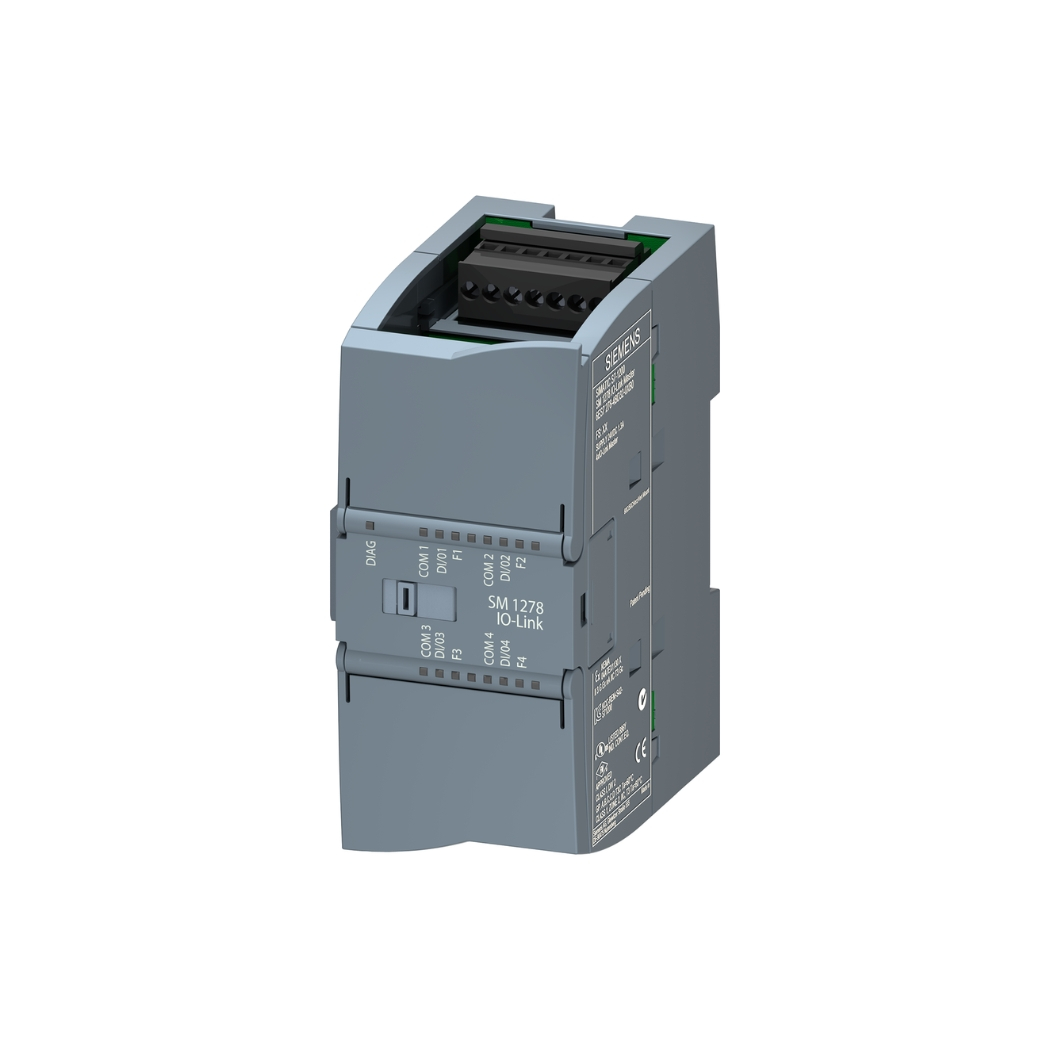

6AG1278-4BD32-4XB0 SIPLUS SM 1278 IO-Link S7-1200, module mở rộng IO-Link master cho hệ thống điều khiển S7-1200, chính là giải pháp hoàn hảo để nâng tầm hệ thống tự động hóa của bạn, mang lại hiệu suất vượt trội và khả năng kết nối linh hoạt.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn đồng hành cùng bạn trên hành trình chinh phục những đỉnh cao mới trong tự động hóa, với sự hỗ trợ tận tình từ đội ngũ kỹ sư giàu kinh nghiệm.
1. Thông tin chi tiết về 6AG1278-4BD32-4XB0 SIPLUS SM 1278 IO-Link S7-1200
| Đặc điểm | Chi tiết |
|---|---|
| Tên sản phẩm | SIPLUS SM 1278 IO-Link Master |
| Mã sản phẩm | 6AG1278-4BD32-4XB0 |
| Dòng sản phẩm | SIPLUS S7-1200 |
| Nhà sản xuất | Siemens |
| Chuẩn giao tiếp | IO-Link V1.1 |
| Số kênh IO-Link | 4 kênh |
| Điện áp cung cấp | 24V DC |
| Dòng tiêu thụ | Tối đa 180 mA |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (phiên bản SIPLUS) |
| Độ ẩm hoạt động | 5% đến 95% không ngưng tụ |
| Cấp bảo vệ | IP20 |
| Kích thước (WxHxD) | 45 x 100 x 75 mm |
| Trọng lượng | Khoảng 180g |
| Chứng chỉ | CE, UL, cULus, RCM, EAC, FM Class I Div. 2 |
| Tương thích | Các bộ điều khiển PLC S7-1200 (firmware từ V4.0 trở lên) |
| Phần mềm cấu hình | TIA Portal (Totally Integrated Automation Portal) |
| Giá tham khảo (tháng 5/2024) | Liên hệ |
2. Cấu tạo 6AG1278-4BD32-4XB0 SIPLUS SM 1278 IO-Link S7-1200
SIPLUS SM 1278 IO-Link S7-1200 được thiết kế dạng module nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN, với các thành phần chính:
Cổng kết nối nguồn: Cung cấp nguồn 24V DC cho module.
Cổng kết nối IO-Link: 4 cổng RJ45 để kết nối với các thiết bị IO-Link. Mỗi cổng hỗ trợ truyền dữ liệu và cấp nguồn cho thiết bị.
Đèn LED báo trạng thái:
- Đèn LED nguồn (PWR): Báo trạng thái nguồn cấp.
- Đèn LED lỗi (ERROR): Báo lỗi hệ thống hoặc lỗi kết nối.
- Đèn LED kênh (CH0-CH3): Báo trạng thái hoạt động của từng kênh IO-Link.
Cổng kết nối với PLC S7-1200: Sử dụng bus connector để kết nối với CPU S7-1200 hoặc các module mở rộng khác.
Vỏ bảo vệ: Vỏ nhựa chắc chắn, đạt chuẩn IP20, bảo vệ các linh kiện bên trong khỏi bụi bẩn và tác động cơ học.
3. Các tính năng chính của 6AG1278-4BD32-4XB0 SIPLUS SM 1278 IO-Link S7-1200
SIPLUS SM 1278 IO-Link S7-1200 mang đến những tính năng ưu việt, giúp nâng cao hiệu quả và tính linh hoạt cho hệ thống tự động hóa của bạn.
- Mở rộng kết nối IO-Link cho S7-1200: Module này bổ sung thêm 4 kênh IO-Link master, cho phép S7-1200 giao tiếp trực tiếp với các thiết bị IO-Link, mở rộng đáng kể khả năng kết nối của hệ thống.
- Truyền dữ liệu tốc độ cao và tin cậy: IO-Link là một chuẩn giao tiếp điểm-điểm (point-to-point), cho phép truyền dữ liệu số tốc độ cao (lên đến 230.4 kbaud) và tin cậy giữa module master và thiết bị IO-Link.
- Cấu hình và chẩn đoán dễ dàng: Việc cấu hình và chẩn đoán thiết bị IO-Link được thực hiện dễ dàng thông qua phần mềm TIA Portal. Bạn có thể truy cập thông tin chi tiết về thiết bị, trạng thái hoạt động, và các thông số quá trình.
- Khả năng tương thích rộng:Sản phẩm tương thích với nhiều loại thiết bị IO-Link từ các nhà sản xuất khác nhau, như cảm biến, cơ cấu chấp hành, bộ mã hóa vòng quay, bộ điều khiển van, và nhiều thiết bị khác.
- Hoạt động bền bỉ trong môi trường khắc nghiệt: Phiên bản SIPLUS được thiết kế đặc biệt để hoạt động ổn định trong các điều kiện môi trường khắc nghiệt, với dải nhiệt độ hoạt động rộng (-40 °C đến +70 °C), khả năng chống rung, chống sốc, và chống ẩm tốt.
- Tiết kiệm chi phí và không gian lắp đặt: Sử dụng IO-Link giúp giảm thiểu số lượng dây dẫn, đơn giản hóa việc lắp đặt và bảo trì, tiết kiệm chi phí và không gian trong tủ điện.
4. Hướng dẫn kết nối 6AG1278-4BD32-4XB0 SIPLUS SM 1278 IO-Link S7-1200 với phần mềm
Để kết nối SIPLUS SM 1278 IO-Link S7-1200 với phần mềm TIA Portal, bạn thực hiện các bước sau:
Lắp đặt phần cứng:
- Gắn module SM 1278 lên thanh ray DIN trong tủ điện.
- Kết nối nguồn 24V DC cho module.
- Kết nối cáp IO-Link từ các thiết bị IO-Link đến các cổng RJ45 trên module.
- Kết nối module SM 1278 với CPU S7-1200 thông qua bus connector.
Cài đặt phần mềm TIA Portal:
- Đảm bảo bạn đã cài đặt phiên bản TIA Portal tương thích (từ V13 SP1 trở lên).
- Cài đặt GSDML (Generic Station Description Markup Language) file cho các thiết bị IO-Link mà bạn sử dụng. Bạn có thể tải GSDML file từ trang web của nhà sản xuất thiết bị.
Cấu hình phần cứng trong TIA Portal:
- Mở project TIA Portal của bạn.
- Thêm CPU S7-1200 vào project (nếu chưa có).
- Trong “Devices & networks”, tìm module SM 1278 trong catalog phần cứng và kéo thả vào project.
- Kết nối module SM 1278 với CPU S7-1200 bằng cách kéo đường kết nối giữa chúng.
Trong “Device configuration” của module SM 1278, cấu hình các thông số IO-Link cho từng kênh:
- Chọn thiết bị IO-Link tương ứng từ GSDML file đã cài đặt.
- Cấu hình các thông số I/O của thiết bị (nếu cần).
Tải cấu hình xuống PLC:
- Kết nối máy tính với PLC S7-1200.
- Chọn “Download to device” để tải cấu hình phần cứng xuống PLC.
5. Cách lập trình 6AG1278-4BD32-4XB0 SIPLUS SM 1278 IO-Link S7-1200
Việc lập trình SIPLUS SM 1278 IO-Link S7-1200 trong TIA Portal được thực hiện thông qua các khối hàm (function blocks) và dữ liệu (data blocks) có sẵn.
Truy cập dữ liệu IO-Link:
- Dữ liệu quá trình (process data) từ các thiết bị IO-Link được tự động ánh xạ vào vùng nhớ I/O của PLC. Bạn có thể truy cập trực tiếp dữ liệu này trong chương trình PLC.
- Dữ liệu tham số (parameter data) và dữ liệu chẩn đoán (diagnostic data) có thể được đọc và ghi bằng cách sử dụng các khối hàm đặc biệt, như “RDREC” (Read Record) và “WRREC” (Write Record).
Sử dụng các khối hàm IO-Link:
TIA Portal cung cấp các khối hàm tiêu chuẩn để làm việc với IO-Link, như:
IO_LINK_MASTER: Quản lý kết nối và giao tiếp với module IO-Link master.IO_LINK_DEVICE: Quản lý kết nối và giao tiếp với từng thiết bị IO-Link.PORT_CONFIGURATION: Cấu hình các thông số cổng IO-Link.ISDU: Đọc và ghi dữ liệu ISDU (Indexed Service Data Unit).
Ví dụ lập trình:
- Đọc dữ liệu nhiệt độ từ cảm biến IO-Link:
// Sử dụng khối hàm RDREC để đọc dữ liệu nhiệt độ từ cảm biến // Giả sử địa chỉ của cảm biến là 100 và index của dữ liệu nhiệt độ là 10 RDREC(REQ := TRUE, // Kích hoạt khối hàm ID := 100, // Địa chỉ của cảm biến INDEX := 10, // Index của dữ liệu nhiệt độ MLEN := 2, // Độ dài dữ liệu (2 byte) VALID => , // Biến trạng thái hợp lệ BUSY => , // Biến trạng thái bận ERROR => , // Biến trạng thái lỗi STATUS => , // Mã trạng thái RECORD => TemperatureData); // Biến lưu trữ dữ liệu nhiệt độ // Xử lý dữ liệu nhiệt độ IF TemperatureData > 50 THEN // Thực hiện hành động cảnh báo END_IF;
6. Khắc phục một số lỗi thường gặp với 6AG1278-4BD32-4XB0 SIPLUS SM 1278 IO-Link S7-1200
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED ERROR trên module nhấp nháy | Lỗi kết nối, lỗi cấu hình, lỗi thiết bị IO-Link. | Kiểm tra cáp kết nối, kiểm tra cấu hình trong TIA Portal, kiểm tra trạng thái thiết bị IO-Link, khởi động lại module. |
| Không đọc được dữ liệu từ thiết bị IO-Link | Cấu hình sai, thiết bị IO-Link bị lỗi, địa chỉ I/O không đúng. | Kiểm tra cấu hình trong TIA Portal, kiểm tra GSDML file, kiểm tra trạng thái thiết bị IO-Link, kiểm tra địa chỉ I/O trong chương trình PLC. |
| Dữ liệu đọc được không chính xác | Nhiễu tín hiệu, cấu hình sai, thiết bị IO-Link bị lỗi. | Kiểm tra cáp kết nối, sử dụng cáp chống nhiễu, kiểm tra cấu hình trong TIA Portal, hiệu chuẩn lại thiết bị IO-Link (nếu cần). |
| Không thể kết nối với module SM 1278 trong TIA Portal | Cài đặt phần mềm không đúng, địa chỉ IP của PLC không đúng, lỗi kết nối mạng. | Kiểm tra cài đặt TIA Portal, kiểm tra địa chỉ IP của PLC, kiểm tra cáp mạng, kiểm tra tường lửa (firewall). |
| Thiết bị IO-Link không hoạt động | Thiết bị chưa được cấp nguồn, cấu hình sai, thiết bị bị lỗi. | Kiểm tra nguồn cấp cho thiết bị, kiểm tra cấu hình trong TIA Portal, kiểm tra GSDML file, thay thế thiết bị (nếu cần). |
