6AG1277-1AA10-4AA0 – Module S7-1200 CSM 1277

6AG1277-1AA10-4AA0 Module S7-1200 CSM 1277, bộ chuyển mạch mạng công nghiệp không quản lý, chính là giải pháp kết nối mạng Ethernet tối ưu cho hệ thống tự động hóa của bạn, mang lại hiệu suất vượt trội và độ tin cậy cao.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp thiết bị, mà còn trao cho bạn chìa khóa để nâng tầm hệ thống điều khiển, gia tăng năng suất và mở ra những tiềm năng phát triển mới cho doanh nghiệp của bạn.

1. Thông Tin Chi Tiết Về 6AG1277-1AA10-4AA0

2. Cấu Tạo Sản Phẩm 6AG1277-1AA10-4AA0

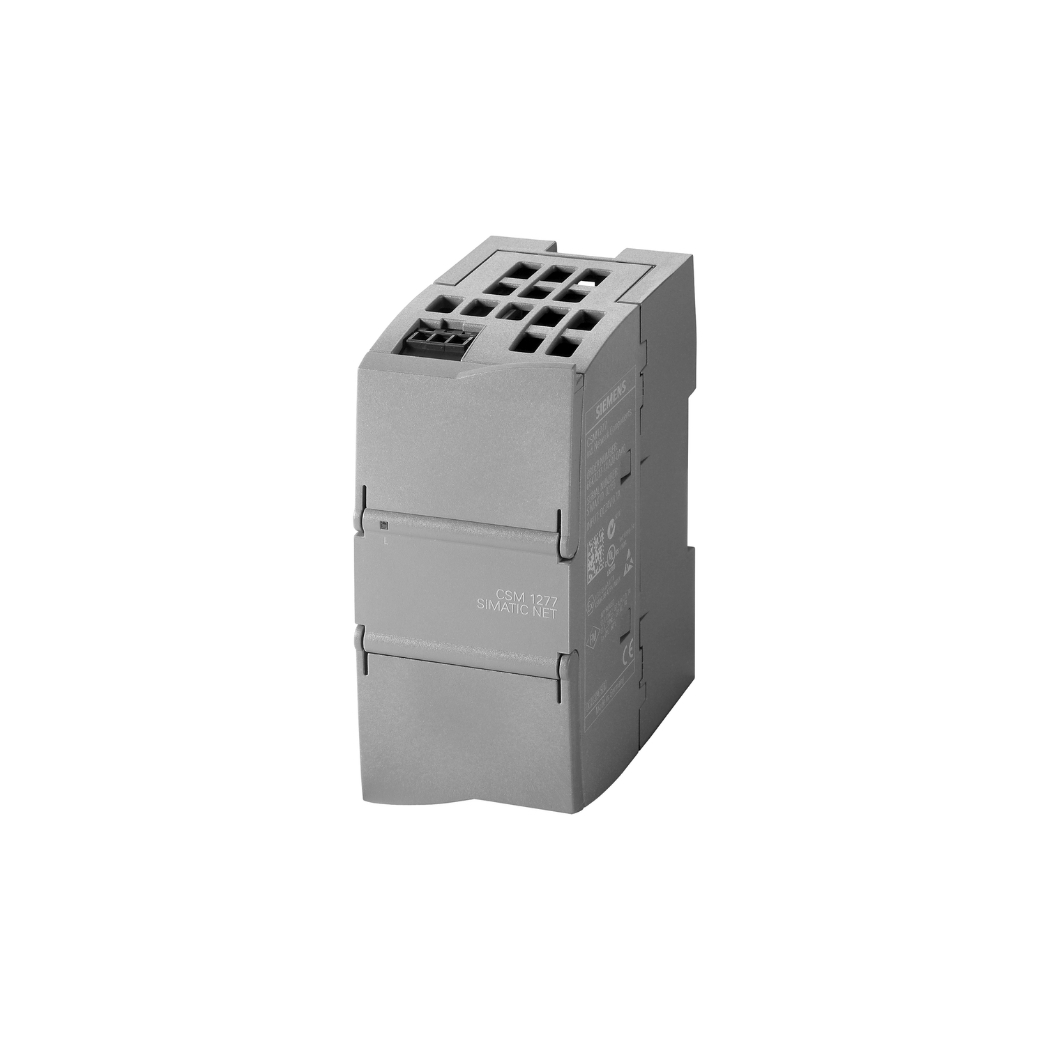

6AG1277-1AA10-4AA0 Compact Switch Module CSM 1277 S7-1200 không chỉ là một thiết bị chuyển mạch, mà còn là một tác phẩm kỹ thuật được thiết kế tỉ mỉ để đáp ứng những yêu cầu khắt khe nhất trong môi trường công nghiệp.

Từ vỏ ngoài chắc chắn đến các linh kiện bên trong, mọi chi tiết đều được chăm chút để đảm bảo độ tin cậy và hiệu suất tối ưu. Điểm nổi bật trong cấu tạo của sản phẩm này là sự kết hợp hoàn hảo giữa kích thước nhỏ gọn, khả năng lắp đặt linh hoạt và hiệu suất hoạt động mạnh mẽ, giúp bạn tiết kiệm không gian, thời gian và chi phí.

• Vỏ bảo vệ: Chất liệu nhựa cao cấp, chống va đập, chống bụi, bảo vệ các linh kiện bên trong khỏi tác động của môi trường. Thiết kế đạt chuẩn IP20, chống xâm nhập của vật rắn có kích thước lớn hơn 12.5mm.
• Cổng kết nối: 4 cổng RJ45 tự động nhận cáp chéo (auto-crossover) và tốc độ (auto-negotiation), giúp việc kết nối trở nên đơn giản và nhanh chóng.
• Đèn LED báo trạng thái: Cho phép dễ dàng theo dõi trạng thái hoạt động của từng cổng và của toàn bộ thiết bị.
• Khe cắm: Thiết kế để gắn trực tiếp lên DIN rail, tiết kiệm không gian và dễ dàng lắp đặt.
• Nguồn cấp: Sử dụng nguồn 24V DC, phổ biến trong các hệ thống tự động hóa.
• Chip xử lý: Sử dụng chip xử lý chuyên dụng, đảm bảo tốc độ truyền dữ liệu nhanh và ổn định.
• Bo mạch chủ: Được sản xuất trên quy trình hiện đại đạt tiêu chuẩn châu âu, đảm bảo các linh kiện được liên kết với nhau một cách hoàn hảo, giảm thiểu tối đa sự cố trong quá trình vận hành.

3. Các Tính Năng Chính Của 6AG1277-1AA10-4AA0

6AG1277-1AA10-4AA0 Compact Switch Module CSM 1277 S7-1200 sở hữu những tính năng ưu việt, không chỉ đáp ứng nhu cầu kết nối mạng cơ bản mà còn mang đến những lợi ích vượt trội cho hệ thống tự động hóa của bạn.

Những tính năng này giúp tối ưu hóa hiệu suất truyền thông, tăng cường độ tin cậy và đơn giản hóa quá trình quản lý hệ thống, từ đó giúp bạn tiết kiệm thời gian, chi phí và nâng cao năng suất làm việc.

• Kết nối mạng Industrial Ethernet: Hỗ trợ chuẩn truyền thông Industrial Ethernet, đảm bảo tốc độ và độ tin cậy cao trong môi trường công nghiệp.
• Tự động nhận cáp chéo (Auto-crossover): Tự động phát hiện và điều chỉnh để kết nối với bất kỳ loại cáp Ethernet nào (thẳng hoặc chéo).
• Tự động nhận tốc độ (Auto-negotiation): Tự động điều chỉnh tốc độ kết nối (10/100 Mbit/s) phù hợp với thiết bị được kết nối.
• Tích hợp dễ dàng: Tích hợp hoàn toàn vào hệ thống SIMATIC S7-1200 và phần mềm TIA Portal, giúp việc cấu hình và quản lý trở nên dễ dàng.
• Thiết kế nhỏ gọn: Tiết kiệm không gian lắp đặt, phù hợp với các tủ điện có không gian hạn chế.
• Lắp đặt trên DIN rail: Dễ dàng lắp đặt và tháo lắp.
• Không cần quạt: Hoạt động êm ái, không gây tiếng ồn.
• Chẩn đoán lỗi từ xa: Có thể chẩn đoán lỗi từ xa thông qua phần mềm TIA Portal.
• Tính năng Plug-and-Play: Cắm và Chạy – Giúp người dùng không cần phải có kiến thức quá sâu về hệ thống mạng, vẫn có thể sử dụng một cách hiệu quả và an toàn.

Lợi Ích Vượt Trội Cho Doanh Nghiệp Của Bạn:

• Tăng năng suất: Giảm thời gian chết của hệ thống, tăng hiệu quả sản xuất.
• Tiết kiệm chi phí: Giảm chi phí bảo trì, sửa chữa, thay thế thiết bị.
• Mở rộng dễ dàng: Dễ dàng thêm mới thiết bị vào hệ thống mạng mà không cần cấu hình phức tạp.
• Nâng cao độ tin cậy: Đảm bảo hệ thống mạng hoạt động ổn định, liên tục.
• Quản lý dễ dàng: Tích hợp với phần mềm TIA Portal, giúp việc quản lý và giám sát hệ thống trở nên đơn giản.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Việc kết nối 6AG1277-1AA10-4AA0 Compact Switch Module CSM 1277 S7-1200 với phần mềm TIA Portal của Siemens là một quá trình đơn giản và trực quan, giúp bạn nhanh chóng tích hợp thiết bị vào hệ thống tự động hóa của mình.

Dưới đây là hướng dẫn chi tiết từng bước, cùng với các lưu ý quan trọng để đảm bảo quá trình kết nối diễn ra suôn sẻ và thành công:

Chuẩn bị:

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal (phiên bản phù hợp với S7-1200) trên máy tính.
• Kết nối máy tính với PLC S7-1200 thông qua cổng Ethernet.
• Cấp nguồn cho CSM 1277 (24V DC).
• Kết nối CSM 1277 với PLC S7-1200 bằng cáp Ethernet.

Mở dự án TIA Portal:

• Mở phần mềm TIA Portal.
• Tạo một dự án mới hoặc mở dự án hiện có.

Thêm CSM 1277 vào dự án:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Trong danh sách thiết bị, tìm đến mục “Switches” -> “SCALANCE X” -> “SCALANCE X-000 unmanaged” -> “6AG1277-1AA10-4AA0”.
• Kéo và thả thiết bị vào vùng làm việc.

Kết nối CSM 1277 với PLC:

• Trong cửa sổ “Devices & networks”, bạn sẽ thấy biểu tượng của CSM 1277 và PLC S7-1200.
• Kéo một đường kết nối từ cổng Ethernet của PLC đến một trong các cổng Ethernet của CSM 1277.

Cấu hình địa chỉ IP (tùy chọn):

Mặc định, CSM 1277 không yêu cầu cấu hình địa chỉ IP (vì là switch unmanaged). Tuy nhiên, nếu bạn muốn gán địa chỉ IP cho mục đích quản lý, bạn có thể thực hiện như sau:

• Nhấp đúp vào biểu tượng CSM 1277.
• Trong cửa sổ thuộc tính, chọn “Ethernet addresses”.
• Nhập địa chỉ IP và subnet mask mong muốn.

Tải cấu hình xuống PLC:

• Nhấp chuột phải vào biểu tượng PLC trong cửa sổ “Project tree”.
• Chọn “Download to device” -> “Hardware configuration”.
• Chờ quá trình tải cấu hình hoàn tất.

5. Cách Lập Trình Sản Phẩm 6AG1277-1AA10-4AA0

Vì 6AG1277-1AA10-4AA0 là một switch không quản lý (unmanaged), nên nó không yêu cầu lập trình trực tiếp. Switch này hoạt động ở lớp 2 (Data Link Layer) của mô hình OSI, tự động chuyển tiếp các khung dữ liệu (frames) dựa trên địa chỉ MAC của các thiết bị kết nối.

Tuy nhiên, bạn có thể tích hợp CSM 1277 vào chương trình điều khiển của PLC S7-1200 để thực hiện các chức năng giám sát và chẩn đoán.

Ví dụ: Sử dụng khối lệnh “T_DIAG” trong TIA Portal để đọc trạng thái của các cổng trên CSM 1277.

Bước 1: Trong chương trình PLC (ví dụ: Ladder Logic), thêm khối lệnh “T_DIAG” (Technology -> Diagnostics -> T_DIAG).

Bước 2: Kết nối đầu vào “HW_ID” của khối lệnh với Hardware Identifier của CSM 1277 (bạn có thể tìm thấy Hardware Identifier trong cửa sổ thuộc tính của CSM 1277 trong TIA Portal).

Bước 3: Tạo các biến (tags) để lưu trữ thông tin trạng thái từ đầu ra của khối lệnh “T_DIAG”. Ví dụ:

• Status_Port1: BOOL (trạng thái kết nối của cổng 1)
• Error_Port1: BOOL (trạng thái lỗi của cổng 1)
• … (tương tự cho các cổng khác)

Bước 4: Sử dụng các biến này trong chương trình để hiển thị trạng thái trên HMI hoặc thực hiện các hành động điều khiển khác.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AG1277-1AA10-4AA0

Dưới đây là một số vấn đề thường gặp và cách khắc phục, cùng với các liên kết đến tài liệu tham khảo của Siemens (nếu có):

Không có kết nối mạng:

• Kiểm tra nguồn cấp: Đảm bảo CSM 1277 được cấp nguồn 24V DC đúng cách.
• Kiểm tra cáp mạng: Kiểm tra cáp Ethernet có bị hỏng, lỏng hoặc kết nối sai không. Thử thay cáp khác.
• Kiểm tra đèn LED: Đèn LED trên cổng có sáng không? Nếu không, có thể cổng bị lỗi hoặc thiết bị kết nối không hoạt động.
• Kiểm tra cấu hình IP (nếu có): Nếu bạn đã cấu hình địa chỉ IP cho CSM 1277 (cho mục đích quản lý), hãy đảm bảo địa chỉ IP không trùng với các thiết bị khác trong mạng.

Tốc độ mạng chậm:

• Kiểm tra tốc độ cổng: CSM 1277 hỗ trợ tốc độ 10/100 Mbit/s. Đảm bảo các thiết bị kết nối cũng hỗ trợ tốc độ này.
• Kiểm tra cáp mạng: Sử dụng cáp mạng chất lượng tốt (Cat5e hoặc Cat6) để đảm bảo tốc độ truyền dữ liệu tối ưu.
• Kiểm tra tải mạng: Nếu mạng có quá nhiều thiết bị hoặc lưu lượng truy cập cao, có thể gây ra hiện tượng nghẽn cổ chai.

Mất kết nối liên tục:

• Kiểm tra môi trường: Nhiệt độ hoặc độ ẩm quá cao có thể ảnh hưởng đến hoạt động của CSM 1277.
• Kiểm tra nguồn cấp: Nguồn cấp không ổn định có thể gây ra hiện tượng mất kết nối.
• Cập nhật firmware (nếu có): Kiểm tra xem có bản cập nhật firmware mới cho CSM 1277 không.

Lỗi phần cứng:

Nếu bạn đã thử tất cả các cách trên mà vẫn không khắc phục được lỗi, có thể CSM 1277 bị lỗi phần cứng. Liên hệ với thanhthienphu.vn hoặc trung tâm bảo hành của Siemens để được hỗ trợ.

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

Bạn đang băn khoăn không biết liệu 6AG1277-1AA10-4AA0 Compact Switch Module CSM 1277 S7-1200 có phải là giải pháp phù hợp nhất cho hệ thống của mình? Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn!

Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn lòng lắng nghe, phân tích nhu cầu của bạn và đưa ra những tư vấn chuyên sâu, giúp bạn lựa chọn được thiết bị tối ưu nhất, đáp ứng mọi yêu cầu kỹ thuật và ngân sách của bạn.

Tại sao nên chọn thanhthienphu.vn?

• Chuyên gia tư vấn: Chúng tôi không chỉ bán sản phẩm, mà còn cung cấp giải pháp toàn diện, từ tư vấn, thiết kế đến hỗ trợ kỹ thuật sau bán hàng.
• Sản phẩm đa dạng: thanhthienphu.vn cung cấp đầy đủ các thiết bị tự động hóa, điện công nghiệp từ các thương hiệu hàng đầu thế giới.
• Giải pháp tùy biến: Chúng tôi hiểu rằng mỗi hệ thống có những yêu cầu riêng, vì vậy chúng tôi luôn sẵn sàng tùy biến giải pháp để đáp ứng tối đa nhu cầu của bạn.

Liên hệ ngay với chúng tôi:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Website: thanhthienphu.vn

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục tự động hóa!
