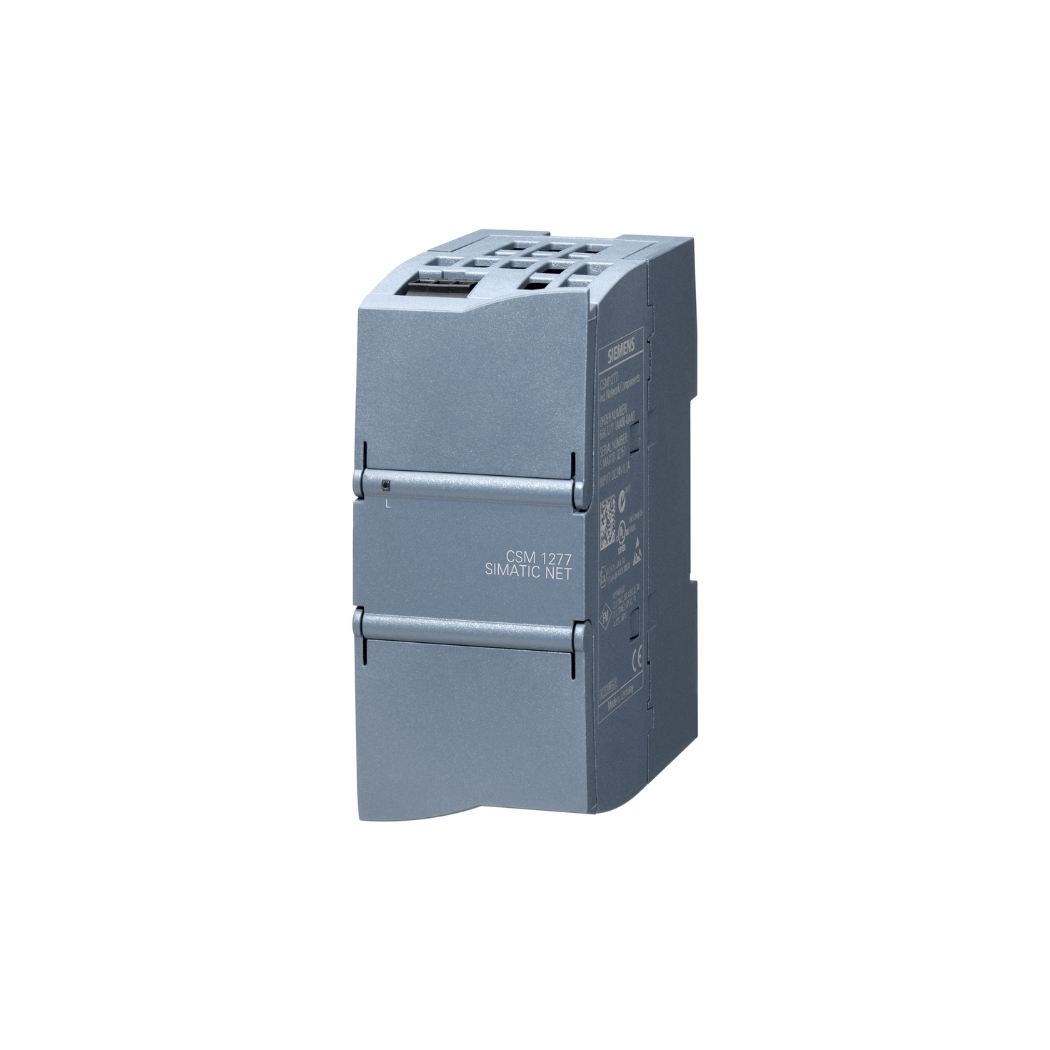

6AG1277-1AA10-2AA0 Module CSM 1277 S7-1200, bộ chuyển mạch nhỏ gọn, giải pháp kết nối mạng Ethernet công nghiệp tiên tiến cho hệ thống điều khiển SIMATIC S7-1200, mang đến sự ổn định và hiệu quả vượt trội.
Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện tự động hóa uy tín, đồng hành cùng các kỹ sư, doanh nghiệp nâng tầm sản xuất, kiến tạo tương lai.
1. Bảng thông số kỹ thuật
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6AG1277-1AA10-2AA0 |
| Tên sản phẩm | Compact Switch Module CSM 1277 |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng sản xuất | Siemens |
| Số cổng RJ45 | 4 |
| Tốc độ truyền dữ liệu | 10/100 Mbit/s |
| Hỗ trợ giao thức | PROFINET, TCP/IP, UDP |
| Điện áp cung cấp | 24 V DC |
| Dòng tiêu thụ | Tối đa 100 mA |
| Nhiệt độ hoạt động | -40 °C đến +70 °C (khi lắp đặt theo chiều ngang) và -40 °C đến +60 °C (khi lắp đặt theo chiều dọc) |
| Kích thước (Rộng x Cao x Sâu) | 45 x 100 x 75 mm |
| Trọng lượng | Khoảng 160 g |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng chỉ | CE, UL, cULus, FM, ATEX, IECEx, EAC, RCM |
2. Cấu tạo sản phẩm CSM 1277
Thiết kế của CSM 1277 là sự kết hợp hoàn hảo giữa tính thẩm mỹ và công năng. Vỏ ngoài làm từ chất liệu nhựa cao cấp, bền bỉ, chống chịu va đập, bảo vệ các linh kiện bên trong khỏi tác động của môi trường khắc nghiệt. Các cổng kết nối RJ45 được bố trí khoa học, dễ dàng thao tác. Đèn LED hiển thị trạng thái hoạt động rõ ràng, giúp người dùng dễ dàng theo dõi và kiểm soát.
Bên trong, CSM 1277 được trang bị các linh kiện điện tử chất lượng cao, được lựa chọn và kiểm tra kỹ lưỡng, đảm bảo độ bền và hiệu suất hoạt động ổn định. Mạch in được thiết kế tối ưu, giảm thiểu nhiễu và tăng cường khả năng truyền tải tín hiệu.
3. Các tính năng chính của CSM 1277
- Kết nối mạng Ethernet công nghiệp: CSM 1277 cung cấp 4 cổng RJ45, cho phép kết nối các thiết bị trong hệ thống S7-1200 với mạng Ethernet một cách dễ dàng.
- Tốc độ truyền tải nhanh chóng: Với tốc độ 10/100 Mbit/s, CSM 1277 đảm bảo truyền tải dữ liệu nhanh chóng, đáp ứng yêu cầu của các ứng dụng điều khiển và giám sát.
- Hỗ trợ nhiều giao thức: CSM 1277 hỗ trợ các giao thức truyền thông phổ biến như PROFINET, TCP/IP, UDP, giúp tích hợp dễ dàng với các hệ thống khác nhau.
- Tích hợp chức năng chẩn đoán: CSM 1277 tích hợp các chức năng chẩn đoán lỗi mạng, giúp người dùng nhanh chóng phát hiện và khắc phục sự cố.
- Dễ dàng lắp đặt và cấu hình: Thiết kế nhỏ gọn, giao diện cấu hình đơn giản, thân thiện với người dùng.
- Tính năng bảo mật: CSM 1277 được tích hợp thêm tính năng bảo mật cơ bản tường lửa, có thể giúp bảo vệ mạng khỏi các truy cập trái phép.
4. Hướng dẫn kết nối CSM 1277 với phần mềm
Chuẩn bị:
- Phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản phù hợp với hệ thống S7-1200 của bạn.
- Cáp Ethernet (RJ45).
- Nguồn cấp 24V DC.
Các bước thực hiện:
Kết nối phần cứng:
- Gắn CSM 1277 vào rail DIN của tủ điện.
- Kết nối nguồn 24V DC cho CSM 1277.
- Kết nối cáp Ethernet từ cổng RJ45 của CSM 1277 đến cổng Ethernet của CPU S7-1200 hoặc các thiết bị khác trong mạng.
Cấu hình trong TIA Portal:
- Mở dự án TIA Portal của bạn.
- Thêm CSM 1277 vào cấu hình phần cứng của dự án. Bạn có thể tìm thấy CSM 1277 trong thư viện phần cứng của TIA Portal.
- Thiết lập địa chỉ IP cho CSM 1277 (nếu cần).
- Cấu hình các thông số mạng khác (nếu cần).
- Tải cấu hình xuống CPU S7-1200.
5. Cách lập trình CSM 1277
CSM 1277 không yêu cầu lập trình riêng biệt. Nó hoạt động như một switch mạng thông thường, tự động chuyển tiếp dữ liệu giữa các thiết bị kết nối. Việc cấu hình các thông số mạng (như địa chỉ IP) được thực hiện thông qua phần mềm TIA Portal, tương tự như cấu hình các thiết bị khác trong hệ thống S7-1200.
6. Khắc phục một số lỗi thường gặp với CSM 1277
Không có kết nối mạng:
- Kiểm tra cáp Ethernet, đảm bảo cáp được kết nối đúng cách và không bị hỏng.
- Kiểm tra nguồn cấp 24V DC cho CSM 1277.
- Kiểm tra cấu hình địa chỉ IP trong TIA Portal, đảm bảo địa chỉ IP của CSM 1277 không trùng với các thiết bị khác trong mạng.
Đèn LED báo lỗi:
- Tham khảo tài liệu hướng dẫn sử dụng của CSM 1277 để xác định ý nghĩa của các đèn LED báo lỗi.
- Kiểm tra lại các kết nối và cấu hình.
