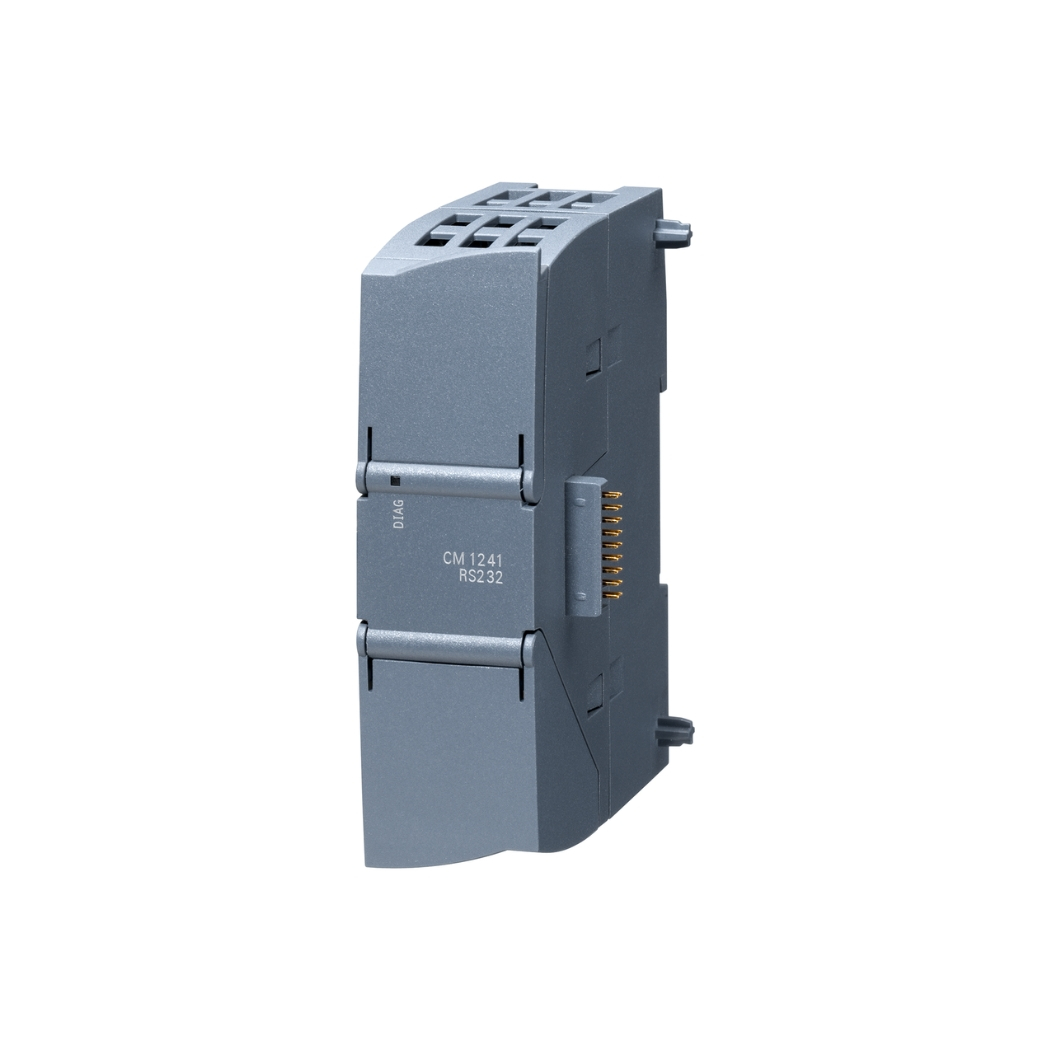

6AG1241-1CH32-2XB0 SIPLUS S7-1200 CM 1241

6AG1241-1CH32-2XB0 SIPLUS S7-1200 CM 1241, trái tim truyền thông mạnh mẽ cho hệ thống tự động hóa của bạn, đã sẵn sàng tại thanhthienphu.vn để nâng tầm hiệu suất sản xuất.

Giải pháp module truyền thông RS485 này không chỉ mang đến kết nối ổn định mà còn mở ra cánh cửa đến với thế giới điều khiển linh hoạt và hiệu quả.

1. Thông Tin Chi Tiết Về 6AG1241-1CH32-2XB0 SIPLUS S7-1200 CM 1241

2. Cấu Tạo Sản Phẩm 6AG1241-1CH32-2XB0 SIPLUS S7-1200 CM 1241

Vỏ ngoài:

Chế tạo từ vật liệu nhựa cao cấp, có khả năng chống chịu va đập, rung động, bụi bẩn và hóa chất. Thiết kế kín giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường.

Cổng kết nối:

• Cổng kết nối nguồn: Dùng để cấp nguồn 24V DC cho module.
• Cổng truyền thông RS485: Sử dụng đầu nối vít (screw terminal) để kết nối với các thiết bị khác.
• Khe cắm mở rộng: Cho phép kết nối với các module mở rộng khác (nếu cần).

Đèn LED báo hiệu:

• Đèn LED nguồn (PWR): Báo hiệu trạng thái nguồn cấp.
• Đèn LED truyền thông (TX/RX): Báo hiệu trạng thái truyền và nhận dữ liệu.
• Đèn LED lỗi (ERROR): Báo hiệu khi có lỗi xảy ra.

Bộ vi xử lý:

Tích hợp bộ vi xử lý mạnh mẽ, đảm bảo xử lý dữ liệu nhanh chóng và chính xác.

Bộ nhớ:

Lưu trữ cấu hình và dữ liệu truyền thông.

Các linh kiện điện tử khác:

Bao gồm các linh kiện bảo vệ, chống nhiễu, đảm bảo hoạt động ổn định và tin cậy.

3. Các Tính Năng Chính Của 6AG1241-1CH32-2XB0 SIPLUS S7-1200 CM 1241

• Truyền thông RS485 tốc độ cao: Hỗ trợ tốc độ truyền lên đến 115.2 kbps, đảm bảo truyền tải dữ liệu nhanh chóng và chính xác.
• Hỗ trợ nhiều giao thức truyền thông: Tương thích với các giao thức truyền thông phổ biến như Modbus RTU, USS drive protocol, và các giao thức truyền thông tùy chỉnh khác.
• Tích hợp chức năng chẩn đoán: Giúp phát hiện và xử lý lỗi nhanh chóng, giảm thiểu thời gian chết của hệ thống.
• Cấu hình linh hoạt: Dễ dàng cấu hình thông qua phần mềm TIA Portal, cho phép tùy chỉnh các thông số truyền thông phù hợp với nhu cầu ứng dụng.
• Khả năng mở rộng: Có thể kết nối với các module mở rộng khác để tăng cường tính năng và khả năng kết nối của hệ thống.
• Bảo mật cao: Hỗ trợ các tính năng bảo mật để bảo vệ dữ liệu truyền thông khỏi truy cập trái phép.
• Thiết kế bền bỉ: Chịu được nhiệt độ, độ ẩm, rung động và các yếu tố môi trường khắc nghiệt khác.
• Dễ dàng lắp đặt và bảo trì: Thiết kế nhỏ gọn, dễ dàng lắp đặt trên DIN rail. Các đèn LED báo hiệu giúp theo dõi trạng thái hoạt động và chẩn đoán lỗi.

4. Hướng Dẫn Kết Nối 6AG1241-1CH32-2XB0 SIPLUS S7-1200 CM 1241 Với Phần Mềm

Chuẩn bị:

• Module 6AG1241-1CH32-2XB0.
• CPU S7-1200 (đã được cài đặt và cấu hình).
• Phần mềm TIA Portal (phiên bản tương thích).
• Cáp kết nối RS485.
• Nguồn 24V DC.

Lắp đặt phần cứng:

• Gắn module 6AG1241-1CH32-2XB0 vào bên cạnh CPU S7-1200 trên DIN rail.
• Kết nối cáp RS485 từ module 6AG1241-1CH32-2XB0 đến thiết bị cần giao tiếp.
• Cấp nguồn 24V DC cho module.

Cấu hình phần cứng trong TIA Portal:

• Mở dự án TIA Portal chứa CPU S7-1200.
• Thêm module 6AG1241-1CH32-2XB0 vào cấu hình phần cứng (Hardware configuration).
• Chọn loại giao thức truyền thông (ví dụ: Modbus RTU).
• Thiết lập các thông số truyền thông (ví dụ: tốc độ baud, địa chỉ slave, parity…).

Lập trình:

Sử dụng các khối lệnh truyền thông (ví dụ: MB_COMM_LOAD, MB_MASTER, MB_SLAVE) trong chương trình PLC để thực hiện việc truyền và nhận dữ liệu.

Tải chương trình xuống CPU:

• Kết nối máy tính với CPU S7-1200.
• Tải chương trình (bao gồm cấu hình phần cứng và chương trình PLC) xuống CPU.

Kiểm tra:

• Kiểm tra kết nối và truyền thông giữa CPU S7-1200 và thiết bị ngoại vi.
• Sử dụng các công cụ chẩn đoán trong TIA Portal để theo dõi trạng thái hoạt động và xử lý lỗi (nếu có).

5. Cách Lập Trình 6AG1241-1CH32-2XB0 SIPLUS S7-1200 CM 1241

Thêm khối lệnh MB_COMM_LOAD:

Khối lệnh này dùng để khởi tạo và cấu hình cổng truyền thông.

Các thông số cần cấu hình:

• REQ: Kích hoạt khối lệnh.
• PORT: Chọn cổng truyền thông (CM 1241).
• BAUDRATE: Tốc độ baud (ví dụ: 9600, 19200, 115200).
• PARITY: Kiểm tra chẵn lẻ (ví dụ: NONE, EVEN, ODD).
• MB_DB: Vùng nhớ dữ liệu Modbus.
• DONE, BUSY, ERROR, STATUS: Các đầu ra trạng thái.

Thêm khối lệnh MB_MASTER hoặc MB_SLAVE:

Nếu 6AG1241-1CH32-2XB0 hoạt động như một Modbus Master, sử dụng khối lệnh MB_MASTER.

Nếu 6AG1241-1CH32-2XB0 hoạt động như một Modbus Slave, sử dụng khối lệnh MB_SLAVE.

Các thông số cần cấu hình (cho MB_MASTER):

• REQ: Kích hoạt khối lệnh.
• MB_ADDR: Địa chỉ Slave.
• MODE: Chế độ hoạt động (ví dụ: 0 = đọc, 1 = ghi).
• DATA_ADDR: Địa chỉ thanh ghi Modbus.
• DATA_LEN: Số lượng thanh ghi cần đọc/ghi.
• DATA_PTR: Con trỏ đến vùng nhớ dữ liệu.
• DONE, BUSY, ERROR, STATUS: Các đầu ra trạng thái.

Ví dụ đọc dữ liệu từ một Modbus Slave có địa chỉ 1, đọc 4 thanh ghi bắt đầu từ địa chỉ 40001:

MB_COMM_LOAD(REQ := TRUE, PORT := "CM 1241", BAUDRATE := 9600, PARITY := NONE, MB_DB := "Modbus_DB");

MB_MASTER(REQ := TRUE, MB_ADDR := 1, MODE := 0, DATA_ADDR := 40001, DATA_LEN := 4, DATA_PTR := "Data_Buffer");

Xử lí lỗi: Nên kiểm tra đầu ra error và status. Nếu có lỗi, cần xem mã lỗi để có biện pháp xử lí phù hợp.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6AG1241-1CH32-2XB0 SIPLUS S7-1200 CM 1241

Lỗi không có nguồn:

• Kiểm tra nguồn cấp 24V DC đã được kết nối đúng cực tính và đủ điện áp chưa.
• Kiểm tra cầu chì bảo vệ nguồn.

Lỗi truyền thông:

• Kiểm tra cáp kết nối RS485 có bị đứt, lỏng, hoặc đấu sai dây không.
• Kiểm tra các thông số truyền thông (tốc độ baud, địa chỉ slave, parity…) đã được cấu hình đúng chưa.
• Kiểm tra xem thiết bị ngoại vi có hoạt động bình thường không.
• Kiểm tra điện trở đầu cuối (terminating resistor) đã được lắp đặt đúng cách chưa (nếu cần).

Lỗi cấu hình:

• Kiểm tra xem module 6AG1241-1CH32-2XB0 đã được thêm vào cấu hình phần cứng trong TIA Portal và cấu hình đúng chưa.
• Kiểm tra xem chương trình PLC đã được lập trình đúng để giao tiếp với module chưa.

Lỗi phần cứng:

Nếu các bước kiểm tra trên không phát hiện ra lỗi, có thể module 6AG1241-1CH32-2XB0 bị hỏng. Hãy thử thay thế bằng một module khác để kiểm tra.

7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn

thanhthienphu.vn hiểu rằng việc lựa chọn thiết bị điện công nghiệp, đặc biệt là module truyền thông, là một quyết định quan trọng, ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy của hệ thống tự động hóa. Chính vì vậy, chúng tôi không chỉ cung cấp sản phẩm 6AG1241-1CH32-2XB0 SIPLUS S7-1200 CM 1241 chính hãng, chất lượng cao mà còn mang đến dịch vụ tư vấn chuyên nghiệp, tận tâm, giúp bạn:

• Lựa chọn đúng sản phẩm: Xác định nhu cầu thực tế của hệ thống, tư vấn lựa chọn module truyền thông phù hợp nhất.
• Tối ưu hóa cấu hình: Hỗ trợ cấu hình hệ thống, đảm bảo module hoạt động tối ưu và tương thích với các thiết bị khác.
• Giải đáp thắc mắc: Giải đáp mọi thắc mắc về kỹ thuật, lắp đặt, lập trình và vận hành.
• Hỗ trợ kỹ thuật: Sẵn sàng hỗ trợ kỹ thuật 24/7, giúp bạn khắc phục sự cố nhanh chóng và hiệu quả.
• Cung cấp giải pháp toàn diện: Không chỉ cung cấp module truyền thông, thanhthienphu.vn còn cung cấp đầy đủ các thiết bị tự động hóa khác, giúp bạn xây dựng hệ thống hoàn chỉnh và đồng bộ.

Hãy để thanhthienphu.vn trở thành đối tác tin cậy của bạn trên con đường chinh phục những thách thức trong tự động hóa.

Liên hệ ngay với chúng tôi:

• Hotline: 08.12.77.88.99
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
• Website: thanhthienphu.vn

thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai!
