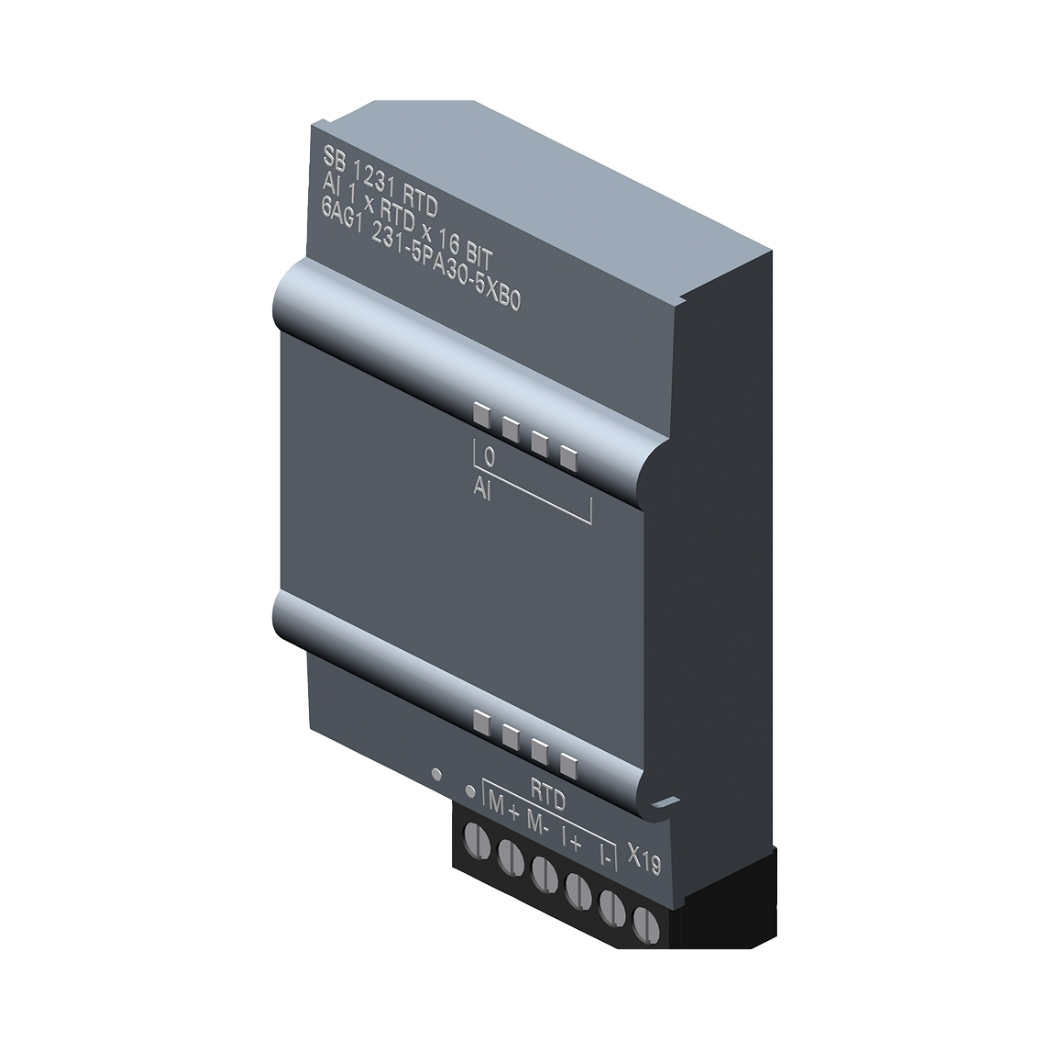

6AG1231-5PA30-5XB0 SIPLUS SB 1231 1AI RTD S7-1200

6AG1231-5PA30-5XB0 SIPLUS SB 1231 1AI RTD S7-1200, mô-đun đầu vào tương tự nhiệt điện trở, mang đến giải pháp đo lường nhiệt độ chính xác và tin cậy cho hệ thống điều khiển tự động hóa của bạn, giúp nâng cao hiệu suất và tiết kiệm chi phí vận hành.

Thanhthienphu.vn tự hào là nhà cung cấp thiết bị điện công nghiệp hàng đầu, đồng hành cùng các kỹ sư, doanh nghiệp kiến tạo những giải pháp tự động hóa tiên tiến, tối ưu cho mọi quy trình sản xuất.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AG1231-5PA30-5XB0

2. Cấu Tạo Sản Phẩm

Mô-đun 6AG1231-5PA30-5XB0 được thiết kế với triết lý “nhỏ gọn nhưng mạnh mẽ”. Vỏ ngoài làm từ vật liệu cao cấp, chống chịu va đập, rung động, bụi bẩn và hóa chất, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Bên trong, các linh kiện điện tử được bố trí khoa học, tối ưu hóa không gian và tăng cường khả năng tản nhiệt.

Các thành phần chính bao gồm:

• Khối đầu vào (Input Block): Tiếp nhận tín hiệu từ cảm biến nhiệt độ RTD.
• Khối xử lý (Processing Block): Chuyển đổi tín hiệu tương tự từ cảm biến thành tín hiệu số, xử lý và hiệu chỉnh dữ liệu.
• Khối giao tiếp (Communication Block): Truyền dữ liệu đến bộ điều khiển trung tâm (PLC) thông qua giao thức truyền thông.
• Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của mô-đun (nguồn, lỗi, kênh hoạt động…).
• Cổng kết nối: Dễ dàng kết nối với cảm biến RTD và PLC.

3. Các Tính Năng Chính Của Sản Phẩm

6AG1231-5PA30-5XB0 không chỉ đơn thuần là một mô-đun đo nhiệt độ, mà còn là một “trợ thủ đắc lực” với hàng loạt tính năng ưu việt:

• Đo lường chính xác: Độ phân giải 16 bit và độ chính xác cao (±0.1%) đảm bảo dữ liệu đo lường tin cậy, giúp bạn kiểm soát chặt chẽ quy trình sản xuất.
• Hỗ trợ đa dạng loại RTD: Tương thích với nhiều loại cảm biến RTD phổ biến (Pt100, Pt1000, Ni100, Ni1000…), mang đến sự linh hoạt trong lựa chọn thiết bị.
• Chống nhiễu vượt trội: Khả năng chống nhiễu cao giúp mô-đun hoạt động ổn định trong môi trường có nhiều thiết bị điện tử, động cơ, biến tần…
• Dễ dàng cấu hình và tích hợp: Tích hợp hoàn hảo với hệ sinh thái tự động hóa của Siemens, dễ dàng cấu hình thông qua phần mềm TIA Portal.
• Thiết kế chắc chắn, chuẩn công nghiệp, bền bỉ Hoạt động ổn định trong dải nhiệt độ rộng (-40 °C đến +70 °C) và độ ẩm cao, phù hợp với điều kiện khí hậu Việt Nam.
• Chẩn đoán lỗi thông minh: Tự động phát hiện các lỗi như đứt dây cảm biến, ngắn mạch, quá nhiệt…, giúp bạn nhanh chóng xác định và khắc phục sự cố.

4. Hướng Dẫn Kết Nối Sản Phẩm Với Phần Mềm

Để “kết nối” 6AG1231-5PA30-5XB0 với “bộ não” của hệ thống (PLC S7-1200), bạn cần thực hiện các bước sau:

Lắp đặt mô-đun:

• Gắn mô-đun vào thanh ray DIN trong tủ điện.
• Kết nối dây nguồn 24V DC vào các chân nguồn của mô-đun.

Kết nối cảm biến RTD:

• Xác định loại cảm biến RTD bạn sử dụng (2 dây, 3 dây, 4 dây).
• Kết nối dây cảm biến vào các chân tương ứng trên mô-đun (tham khảo sơ đồ đấu dây trong tài liệu kỹ thuật).

Kết nối với PLC:

Sử dụng cáp Profinet để kết nối mô-đun với PLC S7-1200.

Cài đặt phần mềm TIA Portal:

Tải và cài đặt phần mềm TIA Portal (Totally Integrated Automation Portal) từ trang web của Siemens.

Cấu hình phần cứng:

• Mở dự án mới trong TIA Portal.
• Thêm PLC S7-1200 và mô-đun 6AG1231-5PA30-5XB0 vào cấu hình phần cứng.
• Thiết lập địa chỉ IP cho PLC và mô-đun.

Cấu hình thông số mô-đun:

• Chọn loại RTD, dải đo nhiệt độ, đơn vị đo (°C, °F…).
• Cấu hình các thông số khác như lọc nhiễu, thời gian chuyển đổi…

5. Cách Lập Trình Sản Phẩm

Sau khi kết nối và cấu hình, bạn có thể “lập trình” để 6AG1231-5PA30-5XB0 thực hiện các tác vụ mong muốn. Dưới đây là một ví dụ đơn giản về cách đọc giá trị nhiệt độ từ mô-đun trong TIA Portal:

Tạo một khối dữ liệu (Data Block):

• Đặt tên cho khối dữ liệu (ví dụ: “Temperature_Data”).
• Khai báo một biến kiểu Real (số thực) để lưu trữ giá trị nhiệt độ (ví dụ: “Temperature”).

Sử dụng lệnh “RDREC” (Read Record):

Lệnh này cho phép đọc dữ liệu từ mô-đun.

Tham số đầu vào:

• REQ: Tín hiệu kích hoạt lệnh.
• ID: Địa chỉ phần cứng của mô-đun.
• INDEX: Số hiệu bản ghi dữ liệu (tham khảo tài liệu kỹ thuật).
• MLEN: Độ dài dữ liệu đọc (tính bằng byte).
• VALID: Tín hiệu báo dữ liệu hợp lệ.
• BUSY: Tín hiệu báo lệnh đang thực hiện.
• ERROR: Tín hiệu báo lỗi.
• STATUS: Mã lỗi (nếu có).
• RECORD: Vùng nhớ lưu trữ dữ liệu đọc (ví dụ: “Temperature_Data”.Temperature).

Xử lý dữ liệu:

• Kiểm tra tín hiệu VALID để đảm bảo dữ liệu đọc được là hợp lệ.
• Sử dụng giá trị nhiệt độ đọc được trong các chương trình điều khiển khác (ví dụ: điều khiển nhiệt độ lò sấy, cảnh báo quá nhiệt…).

Lưu ý: Đây chỉ là một ví dụ cơ bản. Bạn có thể tùy chỉnh chương trình để đáp ứng các yêu cầu cụ thể của ứng dụng.

6. Khắc Phục Một Số Lỗi Thường Gặp

Trong quá trình sử dụng, bạn có thể gặp một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
