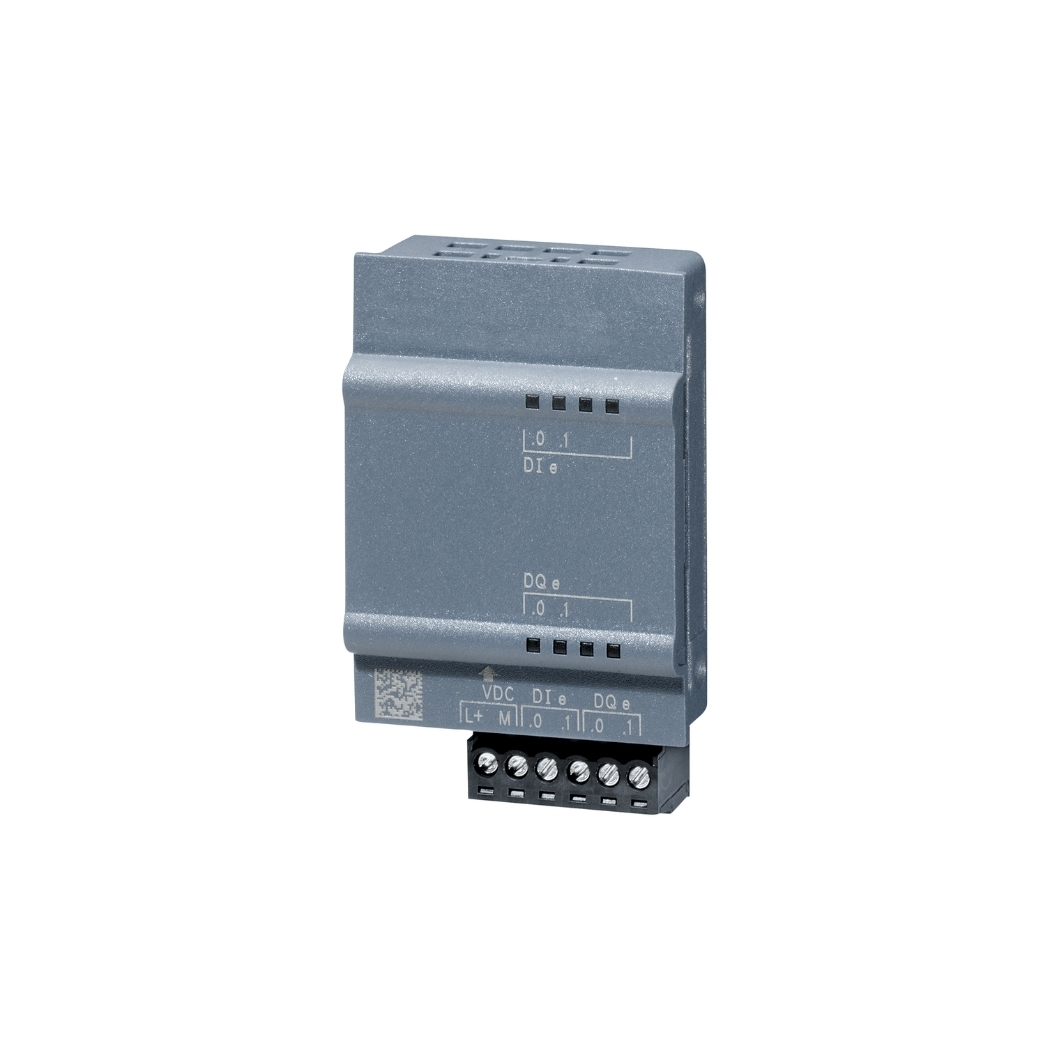

6AG1223-3BD30-5XB0 SIPLUS SB1223 I/O 24VDC S7-1200

6AG1223-3BD30-5XB0, khối đầu vào/ra số, một thành phần quan trọng trong hệ thống tự động hóa, mang đến giải pháp tối ưu cho việc nâng cấp và cải thiện hiệu suất vận hành cho các thiết bị điện công nghiệp, tự động.

Hãy đến với thanhthienphu.vn để sở hữu ngay sản phẩm chất lượng này, mở ra cánh cửa đến với sự đột phá trong sản xuất, nâng tầm doanh nghiệp bạn lên một tầm cao mới, tối đa hóa lợi nhuận và an toàn lao động.

1. Thông tin chi tiết về sản phẩm 6AG1223-3BD30-5XB0

Khối đầu vào/ra số 6AG1223-3BD30-5XB0 là một thiết bị ngoại vi được sử dụng để mở rộng khả năng kết nối của các hệ thống điều khiển logic khả trình (PLC) SIMATIC S7-1200 của Siemens. Sản phẩm này, với khả năng vượt trội, mang đến cho người dùng, đặc biệt là các kỹ sư, kỹ thuật viên điện và quản lý kỹ thuật, một giải pháp tin cậy để nâng cao hiệu suất và tối ưu hóa quy trình sản xuất.

Thông qua việc cung cấp các kênh đầu vào và đầu ra số bổ sung, thiết bị này cho phép PLC xử lý nhiều tín hiệu hơn, từ đó kiểm soát và giám sát các thiết bị trong hệ thống một cách chính xác. Điều này dẫn đến sự cải thiện đáng kể trong năng suất và hiệu quả hoạt động, đồng thời giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì. Dưới đây là bảng thông tin chi tiết:

2. Cấu tạo sản phẩm 6AG1223-3BD30-5XB0

6AG1223-3BD30-5XB0, một thành phần quan trọng trong hệ thống tự động hóa, được thiết kế tinh vi, tỉ mỉ, đảm bảo sự bền bỉ và hoạt động ổn định. Bên trong lớp vỏ nhựa cứng cáp, đạt chuẩn IP20 chống bụi, là bảng mạch điện tử cao cấp, nơi các linh kiện được sắp xếp khoa học.

Sản phẩm sở hữu 8 đầu vào số cách ly quang, giúp thu nhận tín hiệu 24V DC một cách an toàn, chính xác, loại bỏ nhiễu. Bên cạnh đó, 8 đầu ra số relay cũng được cách ly quang, cho phép điều khiển các thiết bị ngoại vi với điện áp đa dạng, từ 5 đến 250V AC hoặc 5 đến 30V DC, dòng tối đa 2A mỗi kênh.

Các đầu nối dạng terminal tháo lắp nhanh, bố trí hợp lý, giúp việc đấu dây trở nên thuận tiện và dễ dàng, tiết kiệm thời gian thi công. Thiết kế thông minh này không chỉ mang lại hiệu suất cao mà còn đảm bảo an toàn tuyệt đối cho người sử dụng và hệ thống. Ngoài ra, các đèn LED trạng thái được tích hợp sẵn giúp người dùng dễ dàng giám sát hoạt động của từng kênh, hỗ trợ quá trình kiểm tra và bảo trì.

3. Các tính năng chính của sản phẩm 6AG1223-3BD30-5XB0

6AG1223-3BD30-5XB0 không chỉ là một module mở rộng thông thường, mà còn là một giải pháp toàn diện cho những thách thức trong ngành điện công nghiệp. Được phát triển bởi Siemens, một tập đoàn công nghệ hàng đầu thế giới với bề dày lịch sử hơn 170 năm, sản phẩm này kế thừa những tinh hoa công nghệ tiên tiến, mang đến những tính năng vượt trội.

Với 2 đầu vào số và 2 đầu ra số cách ly quang, nó cung cấp khả năng kết nối linh hoạt, cho phép mở rộng hệ thống PLC S7-1200, đáp ứng nhu cầu điều khiển đa dạng trong các ứng dụng tự động hóa. Sản phẩm này còn nổi bật với khả năng xử lý tín hiệu nhanh chóng, chính xác, với thời gian đáp ứng dưới 10ms, đảm bảo sự đồng bộ và hiệu quả trong vận hành.

Hơn thế nữa, thiết kế bền bỉ, chắc chắn, với khả năng chống chịu tốt trong môi trường công nghiệp khắc nghiệt, dải nhiệt độ hoạt động rộng từ -20 đến 60 độ C, cùng tiêu chuẩn bảo vệ IP20, giúp tăng cường độ tin cậy và tuổi thọ của thiết bị. Đây chắc chắn là lựa chọn lý tưởng, mang lại sự an tâm tuyệt đối cho các chuyên gia trong ngành.

4. Hướng dẫn kết nối sản phẩm 6AG1223-3BD30-5XB0 với phần mềm

Để khai thác tối đa tiềm năng của 6AG1223-3BD30-5XB0, việc kết nối chính xác với phần mềm lập trình là vô cùng quan trọng. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện, giúp quá trình này trở nên đơn giản và dễ dàng:

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm lập trình SIMATIC STEP 7 Basic (TIA Portal) phiên bản V13 trở lên trên máy tính. Đây là phần mềm chuyên dụng để lập trình và cấu hình cho các dòng PLC S7-1200 của Siemens.
• Kết nối PLC S7-1200 với máy tính thông qua cáp Ethernet.
• Cấp nguồn cho PLC và module 6AG1223-3BD30-5XB0.

Bước 2: Kết nối vật lý

• Gắn module 6AG1223-3BD30-5XB0 vào bên phải của CPU S7-1200 hoặc các module mở rộng khác đã được lắp đặt. Các module được kết nối với nhau thông qua cơ chế trượt và khớp nối tích hợp sẵn.
• Đấu dây các đầu vào số và đầu ra số theo sơ đồ chân được cung cấp trong tài liệu kỹ thuật của sản phẩm.

Bước 3: Cấu hình phần cứng

• Mở phần mềm SIMATIC STEP 7 Basic và tạo một dự án mới hoặc mở dự án hiện có.
• Trong cửa sổ “Devices & networks”, chọn CPU S7-1200 đang sử dụng.
• Kéo thả module SB 1223 (mã 6AG1223-3BD30-5XB0) từ thư viện phần cứng (Hardware catalog) vào vị trí tương ứng bên cạnh CPU trong cấu hình thiết bị.
• Phần mềm sẽ tự động nhận diện và thêm module vào dự án.

Bước 4: Cấu hình địa chỉ I/O

• Nhấp đúp vào module 6AG1223-3BD30-5XB0 trong cấu hình thiết bị để mở cửa sổ thuộc tính.
• Trong tab “I/O addresses”, bạn có thể xem và thay đổi địa chỉ đầu vào/ra mặc định của module. Hãy đảm bảo rằng các địa chỉ này không trùng lặp với các thiết bị khác trong hệ thống.

Bước 5: Tải cấu hình xuống PLC

• Sau khi hoàn tất cấu hình, lưu lại dự án.
• Chọn CPU S7-1200 trong cửa sổ “Devices & networks” và nhấp vào nút “Download to device” để tải cấu hình phần cứng xuống PLC.
• PLC sẽ khởi động lại và module 6AG1223-3BD30-5XB0 sẽ sẵn sàng hoạt động.

5. Cách lập trình sản phẩm 6AG1223-3BD30-5XB0

Sau khi kết nối thành công 6AG1223-3BD30-5XB0 với phần mềm, bước tiếp theo là lập trình để điều khiển các đầu vào/ra theo yêu cầu ứng dụng. Thanhthienphu.vn sẽ hướng dẫn bạn cách thức lập trình cơ bản, giúp bạn dễ dàng làm chủ thiết bị này:

Bước 1: Xác định địa chỉ I/O

Dựa vào cấu hình đã thực hiện ở bước trước, xác định địa chỉ của các đầu vào/ra số của module 6AG1223-3BD30-5XB0.

Bước 2: Viết chương trình

• Trong phần mềm SIMATIC STEP 7 Basic, mở khối lập trình chính (thường là OB1).
• Sử dụng các khối hàm logic (AND, OR, XOR,…) và các lệnh điều khiển (Set, Reset,…) để lập trình theo logic mong muốn.
• Ví dụ, để bật đầu ra Q4.0 khi đầu vào I0.0 được kích hoạt, bạn có thể sử dụng lệnh Set (S) cho địa chỉ Q4.0 và điều kiện là I0.0.

Bước 3: Sử dụng các hàm chức năng

• SIMATIC STEP 7 Basic cung cấp nhiều hàm chức năng hỗ trợ lập trình, như bộ đếm (Counter), bộ định thời (Timer),…
• Bạn có thể sử dụng các hàm này để tạo ra các chương trình phức tạp hơn, đáp ứng các yêu cầu điều khiển đa dạng.
• Ví dụ, sử dụng bộ đếm để đếm số lần đầu vào I0.1 được kích hoạt và bật đầu ra Q4.2 khi số đếm đạt đến 10.

Bước 4: Mô phỏng và kiểm tra

• Trước khi tải chương trình xuống PLC, bạn có thể sử dụng chức năng mô phỏng (Simulation) trong SIMATIC STEP 7 Basic để kiểm tra logic chương trình.
• Chức năng này cho phép bạn giả lập các tín hiệu đầu vào và quan sát trạng thái của các đầu ra, giúp phát hiện và sửa lỗi chương trình trước khi triển khai thực tế.

Bước 5: Tải chương trình xuống PLC

• Sau khi hoàn tất lập trình và kiểm tra, chọn CPU S7-1200 và nhấp vào nút “Download to device” để tải chương trình xuống PLC.
• PLC sẽ chạy chương trình và điều khiển các đầu vào/ra của module 6AG1223-3BD30-5XB0 theo logic đã được lập trình.

6. Khắc phục một số lỗi thường gặp với 6AG1223-3BD30-5XB0

Trong quá trình vận hành, 6AG1223-3BD30-5XB0 có thể gặp phải một số sự cố nhất định. Thanhthienphu.vn sẽ liệt kê một số lỗi thường gặp và hướng dẫn bạn cách khắc phục, giúp hệ thống hoạt động ổn định trở lại:

Lỗi 1: Đèn LED trạng thái trên module không sáng

Nguyên nhân: Có thể do mất nguồn cấp cho module, module bị hỏng hoặc kết nối lỏng lẻo.

Giải pháp:

• Kiểm tra nguồn cấp 24V DC cho module, đảm bảo điện áp nằm trong dải cho phép.
• Kiểm tra kết nối giữa module và CPU S7-1200, đảm bảo các chân kết nối tiếp xúc tốt.
• Nếu đã kiểm tra nguồn và kết nối mà đèn vẫn không sáng, có thể module đã bị hỏng và cần thay thế.

Lỗi 2: Đầu vào/ra không hoạt động

Nguyên nhân: Có thể do đấu dây sai, cấu hình địa chỉ I/O không chính xác hoặc lỗi chương trình.

Giải pháp:

• Kiểm tra lại sơ đồ đấu dây, đảm bảo đấu đúng theo tài liệu kỹ thuật.
• Kiểm tra cấu hình địa chỉ I/O trong phần mềm, đảm bảo không bị trùng lặp và đúng với thực tế.
• Kiểm tra chương trình điều khiển, đảm bảo logic lập trình chính xác. Sử dụng chức năng giám sát (Monitoring) trong phần mềm để theo dõi trạng thái của các đầu vào/ra.

Lỗi 3: Lỗi giao tiếp giữa module và CPU

Nguyên nhân: Có thể do cấu hình phần cứng không chính xác, lỗi cáp kết nối hoặc nhiễu điện từ.

Giải pháp:

• Kiểm tra lại cấu hình phần cứng trong phần mềm, đảm bảo module 6AG1223-3BD30-5XB0 đã được thêm vào dự án và cấu hình đúng.
• Kiểm tra cáp kết nối giữa CPU và module, đảm bảo không bị lỏng hoặc hư hỏng.
• Sử dụng các biện pháp chống nhiễu điện từ, như sử dụng cáp chống nhiễu, lắp đặt module cách xa các nguồn gây nhiễu.

7. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đang tìm kiếm một giải pháp đột phá để nâng tầm hệ thống tự động hóa của mình? Bạn mong muốn sở hữu một thiết bị điện công nghiệp tin cậy, mạnh mẽ, giúp tối ưu hóa quy trình sản xuất và mang lại hiệu quả vượt trội?

6AG1223-3BD30-5XB0 chính là câu trả lời hoàn hảo. Và thanhthienphu.vn, nhà cung cấp thiết bị điện công nghiệp uy tín hàng đầu, chính là nơi bạn có thể an tâm gửi gắm niềm tin. Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về các giải pháp tự động hóa, chúng tôi cam kết mang đến cho bạn không chỉ sản phẩm chất lượng cao mà còn là dịch vụ tư vấn chuyên nghiệp, tận tâm.

Đừng ngần ngại, hãy nhấc máy lên và gọi ngay đến hotline: 08.12.77.88.99 của thanhthienphu.vn. Chúng tôi luôn sẵn sàng lắng nghe, thấu hiểu nhu cầu của bạn và đưa ra những giải pháp tối ưu, phù hợp nhất với từng yêu cầu cụ thể.

Đội ngũ chuyên gia của chúng tôi sẽ cùng bạn phân tích, đánh giá và lựa chọn những thiết bị phù hợp, giúp bạn xây dựng một hệ thống tự động hóa hoàn chỉnh, vận hành mượt mà, chính xác và hiệu quả.

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục những thành công mới. Chúng tôi cam kết mang đến cho bạn sự hài lòng tuyệt đối với các sản phẩm chính hãng, giá cả cạnh tranh, chính sách bảo hành chu đáo và dịch vụ hậu mãi chuyên nghiệp.

Liên hệ ngay với chúng tôi hôm nay:

• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn

Thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai.
