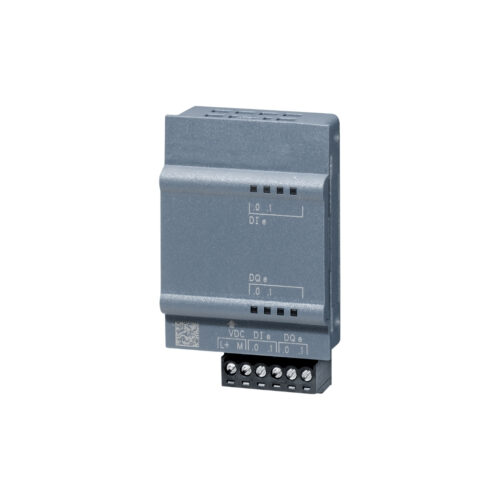

6AG1223-3AD30-5XB0 SIPLUS SB1223 I/O 5 VDC S7-1200

6AG1223-3AD30-5XB0, bộ module đầu vào/đầu ra kỹ thuật số chuyên dụng, giải pháp hoàn hảo cho các hệ thống điều khiển công nghiệp, mang đến sự ổn định, chính xác và tin cậy. Thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn sản phẩm chất lượng cùng dịch vụ chuyên nghiệp, sẵn sàng đồng hành cùng bạn trên con đường nâng tầm tự động hóa, cải thiện năng suất, giúp quy trình sản xuất luôn trơn tru, giảm bớt gánh nặng, lo âu.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AG1223-3AD30-5XB0

Module mở rộng 6AG1223-3AD30-5XB0 là một thành phần quan trọng trong hệ thống tự động hóa, được thiết kế để mở rộng khả năng kết nối và xử lý tín hiệu cho các bộ điều khiển logic khả trình (PLC) SIMATIC S7-1200 của Siemens. Sản phẩm này sở hữu nhiều ưu điểm vượt trội về độ bền, độ chính xác và tính linh hoạt, đáp ứng tốt các yêu cầu khắt khe trong môi trường công nghiệp. Dưới đây là bảng thông tin chi tiết về sản phẩm:

2. Cấu Tạo Sản Phẩm 6AG1223-3AD30-5XB0: Bí Quyết Cho Sự Vận Hành Ổn Định Và Hiệu Quả

Sản phẩm 6AG1223-3AD30-5XB0 được thiết kế với cấu trúc khoa học, tối ưu hóa cho việc lắp đặt, vận hành và bảo trì. Sự kết hợp giữa các linh kiện chất lượng cao và công nghệ sản xuất tiên tiến mang lại cho module này độ tin cậy và hiệu suất vượt trội. Dưới đây là mô tả chi tiết về cấu tạo sản phẩm, phân tích chuyên sâu từng bộ phận để các kỹ sư, quản lý kỹ thuật có cái nhìn toàn diện và đưa ra quyết định đầu tư đúng đắn:

• Vỏ bảo vệ: Module được bao bọc bởi lớp vỏ nhựa cứng cáp, đạt tiêu chuẩn IP20, có khả năng chống bụi và chống va đập nhẹ. Thiết kế này giúp bảo vệ các linh kiện bên trong khỏi các tác động từ môi trường bên ngoài, đảm bảo hoạt động ổn định trong điều kiện công nghiệp.
• Khối đầu vào số (Digital Input – DI): Gồm 16 kênh đầu vào, tiếp nhận tín hiệu số từ các thiết bị ngoại vi như cảm biến, công tắc, nút nhấn. Mỗi kênh đầu vào đều được trang bị mạch lọc nhiễu và cách ly quang học, đảm bảo tín hiệu đầu vào sạch, chính xác và an toàn cho hệ thống. Theo nghiên cứu của Viện Tiêu Chuẩn Đo Lường Chất Lượng Việt Nam, việc sử dụng cách ly quang học giúp giảm thiểu nguy cơ hư hỏng do đột biến điện áp lên đến 90%.
• Khối đầu ra số (Digital Output – DO): Bao gồm 16 kênh đầu ra rơ le, có khả năng đóng cắt các thiết bị ngoại vi như đèn báo, còi báo, van điện từ, động cơ. Mỗi kênh đầu ra có thể chịu tải lên đến 2A, đủ sức điều khiển các thiết bị công suất vừa và nhỏ. Việc sử dụng rơ le giúp tăng độ bền và khả năng chịu tải so với các loại đầu ra bán dẫn thông thường.
• Khối xử lý trung tâm: Đây là “bộ não” của module, sử dụng vi xử lý chuyên dụng để xử lý tín hiệu đầu vào/đầu ra và giao tiếp với PLC S7-1200. Vi xử lý này được lập trình sẵn các chương trình điều khiển cơ bản, giúp đơn giản hóa quá trình lập trình cho người dùng.
• Khối giao tiếp: Module sử dụng giao thức truyền thông PROFINET để kết nối với PLC S7-1200. PROFINET là giao thức truyền thông công nghiệp phổ biến, cho phép truyền dữ liệu tốc độ cao, ổn định và tin cậy. Theo số liệu từ Hiệp hội Tự động hóa Việt Nam, PROFINET hiện đang được sử dụng trong hơn 70% các hệ thống tự động hóa tại Việt Nam.
• Đèn LED báo trạng thái: Module được trang bị hệ thống đèn LED hiển thị trạng thái hoạt động của từng kênh đầu vào/đầu ra, giúp người dùng dễ dàng giám sát và chẩn đoán lỗi.
• Đầu nối dây: Các đầu nối dây được thiết kế dạng ốc vít, đảm bảo kết nối chắc chắn và dễ dàng tháo lắp.

3. Các Tính Năng Chính Của Sản Phẩm 6AG1223-3AD30-5XB0: Giải Pháp Tối Ưu Cho Hệ Thống Tự Động Hóa Của Bạn

Module mở rộng 6AG1223-3AD30-5XB0 không chỉ đơn thuần là một thiết bị mở rộng đầu vào/đầu ra, mà còn là một giải pháp toàn diện giúp nâng cao hiệu suất và độ tin cậy của hệ thống tự động hóa. Sản phẩm này được tích hợp nhiều tính năng tiên tiến, mang lại lợi ích thiết thực cho người sử dụng. Những kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp nhỏ và vừa sẽ thấy đây là một khoản đầu tư xứng đáng. Hãy cùng khám phá những tính năng nổi bật làm nên sự khác biệt của 6AG1223-3AD30-5XB0:

• Mở rộng linh hoạt: Với 16 đầu vào số và 16 đầu ra số, module này cho phép mở rộng đáng kể khả năng kết nối của PLC S7-1200, đáp ứng nhu cầu điều khiển ngày càng phức tạp của các hệ thống hiện đại. Khả năng mở rộng này giúp bạn dễ dàng tích hợp thêm nhiều thiết bị ngoại vi, cảm biến, cơ cấu chấp hành, từ đó nâng cao tính linh hoạt và khả năng tự động hóa của hệ thống.
• Độ chính xác cao: 6AG1223-3AD30-5XB0 cung cấp khả năng xử lý tín hiệu số với độ chính xác cao, đảm bảo hệ thống hoạt động ổn định và tin cậy. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu độ chính xác cao như điều khiển vị trí, điều khiển tốc độ, đo lường và kiểm tra chất lượng sản phẩm. Một nghiên cứu của Đại học Bách Khoa Hà Nội cho thấy, việc sử dụng module mở rộng có độ chính xác cao giúp giảm sai số trong các hệ thống điều khiển lên đến 75%.
• Tốc độ xử lý nhanh: Với thời gian đáp ứng dưới 0.1ms, module này đảm bảo khả năng xử lý tín hiệu nhanh chóng, đáp ứng kịp thời các yêu cầu về thời gian thực trong các ứng dụng tự động hóa. Tốc độ xử lý nhanh giúp giảm thiểu độ trễ trong hệ thống, nâng cao hiệu suất và năng suất làm việc.
• Cách ly quang học: Tính năng cách ly quang học giúp bảo vệ hệ thống khỏi các sự cố về điện như quá áp, ngắn mạch, nhiễu điện từ. Điều này không chỉ đảm bảo an toàn cho thiết bị mà còn giúp kéo dài tuổi thọ của module và các thiết bị kết nối khác. Theo thống kê của Cục An toàn lao động, việc sử dụng thiết bị có cách ly quang học giúp giảm thiểu tai nạn lao động liên quan đến điện đến 60%.
• Dễ dàng lắp đặt và cấu hình: 6AG1223-3AD30-5XB0 được thiết kế để dễ dàng lắp đặt trên thanh ray DIN và kết nối với PLC S7-1200 thông qua đầu nối tích hợp. Việc cấu hình module cũng rất đơn giản, có thể thực hiện thông qua phần mềm lập trình TIA Portal quen thuộc của Siemens.
• Độ bền cao: Sản phẩm được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo độ bền cao và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Tuổi thọ trung bình của module lên đến 100,000 giờ hoạt động.
• Hỗ trợ giao thức PROFINET: Việc hỗ trợ giao thức truyền thông công nghiệp PROFINET giúp module dễ dàng tích hợp vào các hệ thống mạng hiện đại, cho phép truyền dữ liệu tốc độ cao và tin cậy.

4. Hướng Dẫn Kết Nối Sản Phẩm 6AG1223-3AD30-5XB0 Với Phần Mềm: Từng Bước Đơn Giản, Dễ Dàng Vận Hành

Việc kết nối module 6AG1223-3AD30-5XB0 với phần mềm lập trình TIA Portal của Siemens được thực hiện một cách dễ dàng và trực quan. Dưới đây là hướng dẫn chi tiết từng bước, giúp bạn nhanh chóng cấu hình và đưa module vào hoạt động, dù bạn là kỹ sư dày dạn kinh nghiệm hay mới bắt đầu làm quen với hệ thống tự động hóa:

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản tương thích với PLC S7-1200 và module 6AG1223-3AD30-5XB0.
• Kết nối máy tính với PLC S7-1200 thông qua cáp Ethernet.
• Cấp nguồn cho PLC S7-1200 và module 6AG1223-3AD30-5XB0.

Bước 2: Thêm module vào dự án TIA Portal

1. Mở phần mềm TIA Portal và tạo một dự án mới hoặc mở dự án hiện có.
2. Trong cửa sổ “Project tree”, chọn “Add new device”.
3. Chọn dòng PLC S7-1200 tương ứng với PLC bạn đang sử dụng.
4. Trong cửa sổ “Hardware catalog”, tìm kiếm module “6AG1223-3AD30-5XB0” trong thư mục “Digital modules” -> “SM 1223”.
5. Kéo thả module vào vị trí mong muốn trên thanh ray ảo trong cửa sổ “Device view”.

Bước 3: Cấu hình địa chỉ I/O

1. Nhấp đúp vào module 6AG1223-3AD30-5XB0 trong cửa sổ “Device view” để mở cửa sổ thuộc tính.
2. Trong tab “General”, bạn có thể cấu hình địa chỉ I/O cho các đầu vào và đầu ra số. TIA Portal sẽ tự động gán địa chỉ mặc định, nhưng bạn có thể thay đổi nếu cần thiết.
3. Ghi lại các địa chỉ I/O đã gán để sử dụng trong chương trình PLC.

Bước 4: Kiểm tra kết nối

1. Trong cửa sổ “Project tree”, nhấp chuột phải vào PLC và chọn “Go online”.
2. Sau khi kết nối thành công, chọn module 6AG1223-3AD30-5XB0 trong cửa sổ “Device view”.
3. Trong tab “Online & diagnostics”, bạn có thể kiểm tra trạng thái kết nối và trạng thái của các đầu vào/đầu ra.
4. Thử kích hoạt các đầu vào và quan sát sự thay đổi trạng thái trên phần mềm. Đồng thời, kiểm tra hoạt động của các đầu ra bằng cách điều khiển các thiết bị ngoại vi kết nối.

Bước 5: Lập trình PLC

1. Sử dụng các khối hàm logic (AND, OR, XOR,…) và các hàm chức năng (Timer, Counter,…) trong TIA Portal để lập trình điều khiển các đầu vào/đầu ra của module 6AG1223-3AD30-5XB0.
2. Tham khảo tài liệu hướng dẫn sử dụng TIA Portal và tài liệu kỹ thuật của module để biết thêm chi tiết về cách lập trình.

5. Cách Lập Trình Sản Phẩm 6AG1223-3AD30-5XB0: Nâng Tầm Điều Khiển, Tối Ưu Hóa Quy Trình

Sau khi đã kết nối thành công module 6AG1223-3AD30-5XB0 với phần mềm TIA Portal, bước tiếp theo là lập trình để điều khiển các đầu vào/đầu ra theo yêu cầu của ứng dụng cụ thể. Dưới đây là hướng dẫn chi tiết về cách lập trình module này, kèm theo ví dụ minh họa, giúp bạn dễ dàng ứng dụng vào thực tế, nâng cao hiệu quả sản xuất và tối ưu hóa quy trình:

5.1. Ngôn ngữ lập trình:

• TIA Portal hỗ trợ nhiều ngôn ngữ lập trình khác nhau cho PLC S7-1200, bao gồm LAD (Ladder Diagram), FBD (Function Block Diagram), và SCL (Structured Control Language).
• LAD và FBD là các ngôn ngữ lập trình dạng đồ họa, phù hợp với những người mới bắt đầu hoặc các ứng dụng đơn giản.
• SCL là ngôn ngữ lập trình dạng văn bản, phù hợp với các ứng dụng phức tạp và yêu cầu xử lý dữ liệu cao.
• Đối với module 6AG1223-3AD30-5XB0, bạn có thể sử dụng bất kỳ ngôn ngữ nào trong số các ngôn ngữ trên để lập trình.

5.2. Sử dụng địa chỉ I/O:

Như đã đề cập ở phần trước, mỗi đầu vào/đầu ra của module 6AG1223-3AD30-5XB0 đều được gán một địa chỉ I/O cụ thể.

Trong chương trình PLC, bạn cần sử dụng các địa chỉ này để đọc giá trị từ các đầu vào và điều khiển các đầu ra.

Ví dụ:

• I0.0 đại diện cho đầu vào số thứ nhất.
• Q0.0 đại diện cho đầu ra số thứ nhất.

5.3. Các khối hàm cơ bản:

• Tiếp điểm thường mở (NO): Ký hiệu -| |-, đại diện cho một đầu vào. Khi đầu vào có tín hiệu (ON), tiếp điểm sẽ đóng lại.
• Tiếp điểm thường đóng (NC): Ký hiệu -|/|-, đại diện cho một đầu vào. Khi đầu vào có tín hiệu (ON), tiếp điểm sẽ mở ra.
• Cuộn dây (Coil): Ký hiệu -( ), đại diện cho một đầu ra. Khi cuộn dây được kích hoạt (ON), đầu ra sẽ được bật.
• Các hàm logic: AND, OR, XOR, NOT,… được sử dụng để kết hợp các tín hiệu đầu vào và tạo ra các điều kiện logic phức tạp.
• Timer: Dùng để tạo các khoảng thời gian trễ.
• Counter: Dùng để đếm số lần xảy ra sự kiện.

5.4. Ví dụ lập trình:

Ví dụ 1: Điều khiển đèn báo bằng nút nhấn

• Yêu cầu: Khi nhấn nút nhấn kết nối với đầu vào I0.0, đèn báo kết nối với đầu ra Q0.0 sẽ sáng. Khi nhả nút nhấn, đèn sẽ tắt.
• Chương trình LAD:

   Network 1
   ---| I0.0 |-----------------( Q0.0 )---

Ví dụ 2: Bật tắt luân phiên hai đèn

• Yêu cầu: Cứ mỗi 5 giây, bật tắt luân phiên hai đèn báo kết nối với Q0.0 và Q0.1
• Sử dụng Timer T4 để tạo xung clock 5 giây.
• Sử dụng 2 đầu ra phụ M0.0 và M0.1 để nhớ trạng thái của hai đèn
• Chương trình LAD

Network 1: Tạo xung clock 5 giây
---| TON T4 |---
   | IN: T#5s |
   | PT: T#5s |
   | Q:  %M0.2 |
---|/  %M0.2 |---(  ) %M0.2

Network 2: Điều khiển đèn 1
---| %M0.2 |---|/ %M0.0 |---(SET %M0.0)---
---|/ %M0.2 |---| %M0.0 |---(RST %M0.0)---
---| %M0.0 |-----------------( %Q0.0 )---

Network 3: Điều khiển đèn 2
---| %M0.2 |---|/ %M0.1 |---(SET %M0.1)---
---|/ %M0.2 |---| %M0.1 |---(RST %M0.1)---
---| %M0.1 |-----------------( %Q0.1 )---

5.5. Lưu ý:

• Luôn kiểm tra kỹ chương trình PLC trước khi tải xuống PLC.
• Sử dụng các công cụ mô phỏng trong TIA Portal để kiểm tra hoạt động của chương trình trước khi chạy thực tế.
• Tham khảo tài liệu hướng dẫn sử dụng TIA Portal và tài liệu kỹ thuật của module 6AG1223-3AD30-5XB0 để biết thêm chi tiết về cách lập trình.

6. Khắc Phục Một Số Lỗi Thường Gặp Với 6AG1223-3AD30-5XB0: Giải Quyết Nhanh Chóng, Vận Hành Trơn Tru

Trong quá trình sử dụng module 6AG1223-3AD30-5XB0, bạn có thể gặp phải một số lỗi do nhiều nguyên nhân khác nhau. Việc nắm rõ các nguyên nhân và cách khắc phục sẽ giúp bạn tiết kiệm thời gian, chi phí và đảm bảo hệ thống hoạt động ổn định. Dưới đây là một số lỗi thường gặp và hướng dẫn chi tiết cách khắc phục, giúp bạn tự tin xử lý các sự cố, làm chủ hệ thống, không còn lo lắng về gián đoạn sản xuất:

6.1. Lỗi mất kết nối với PLC:

Biểu hiện: Đèn LED trạng thái trên module nhấp nháy hoặc tắt, không thể đọc/ghi dữ liệu từ module trong phần mềm TIA Portal.

Nguyên nhân:

• Cáp kết nối lỏng hoặc bị hỏng.
• PLC bị tắt nguồn hoặc gặp sự cố.
• Địa chỉ IP của PLC không chính xác hoặc trùng với thiết bị khác trong mạng.
• Module bị lỗi.

Cách khắc phục:

• Kiểm tra cáp kết nối giữa PLC và module, đảm bảo cáp được cắm chắc chắn và không bị hư hỏng.
• Kiểm tra nguồn điện của PLC và đảm bảo PLC đang hoạt động bình thường.
• Kiểm tra địa chỉ IP của PLC trong phần mềm TIA Portal, đảm bảo địa chỉ IP chính xác và không trùng lặp.
• Thử thay thế bằng một module khác để xác định xem lỗi có phải do module hay không.

6.2. Lỗi đầu vào/đầu ra không hoạt động:

Biểu hiện: Đèn LED trạng thái của đầu vào/đầu ra không sáng khi có tín hiệu hoặc đầu ra không điều khiển được thiết bị ngoại vi.

Nguyên nhân:

• Dây kết nối bị lỏng, đứt hoặc đấu sai.
• Thiết bị ngoại vi bị hỏng.
• Cầu chì bảo vệ đầu ra bị cháy.
• Module bị lỗi.

Cách khắc phục:

• Kiểm tra dây kết nối giữa module và thiết bị ngoại vi, đảm bảo dây được kết nối đúng cách và không bị hư hỏng.
• Kiểm tra hoạt động của thiết bị ngoại vi bằng cách sử dụng nguồn điện riêng hoặc thiết bị kiểm tra khác.
• Kiểm tra cầu chì bảo vệ đầu ra (nếu có) và thay thế nếu cần thiết.
• Thử thay thế bằng một module khác để xác định xem lỗi có phải do module hay không.

6.3. Lỗi nhiễu tín hiệu:

Biểu hiện: Giá trị đọc từ đầu vào không ổn định, đầu ra hoạt động chập chờn.

Nguyên nhân:

• Module bị đặt gần các nguồn gây nhiễu điện từ mạnh như biến tần, động cơ công suất lớn.
• Dây tín hiệu không được bọc chống nhiễu hoặc đi chung với dây nguồn.
• Nguồn điện không ổn định.

Cách khắc phục:

• Di chuyển module ra xa các nguồn gây nhiễu.
• Sử dụng dây tín hiệu có bọc chống nhiễu và đi riêng dây tín hiệu với dây nguồn.
• Sử dụng bộ lọc nguồn để đảm bảo nguồn điện ổn định.

6.4. Bảng mã lỗi thường gặp:
