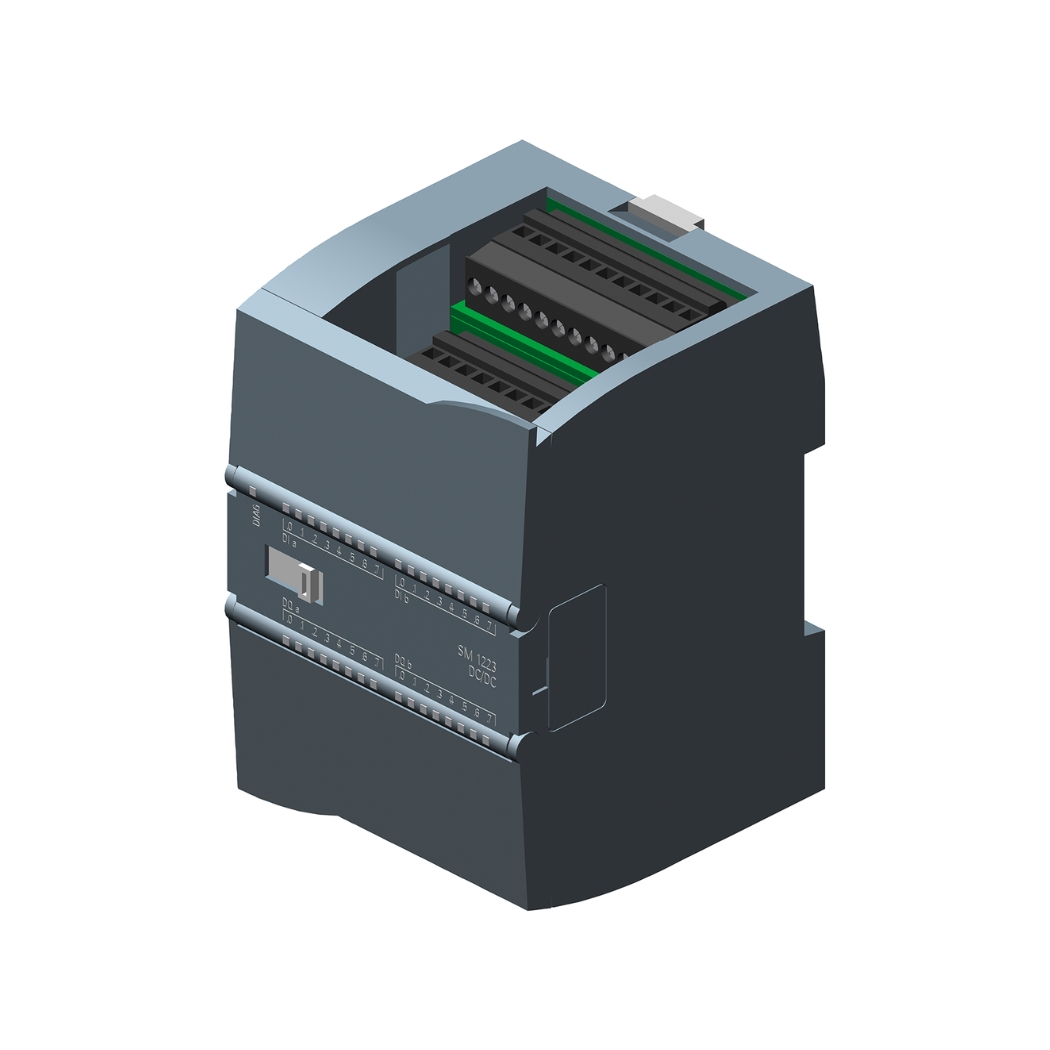

6AG1223-1PL32-4XB0 – Mô đun SIPLUS SM1223 16DI/16DQ S7-1200 Siemens

Download tài liệu PLC S7-1200

➢ PLC S7-1200 Catalogue

6AG1223-1PL32-4XB0 – Mô đun SIPLUS SM1223 16DI/16DQ S7-1200 Siemens , bộ mở rộng ngõ vào/ra số SM 1223 cho PLC S7-1200, chính là giải pháp hoàn hảo để nâng cao hiệu suất và mở rộng khả năng điều khiển cho hệ thống tự động hóa của bạn, đem lại sự linh hoạt vượt trội.

Hãy đến với thanhthienphu.vn, nơi cung cấp thiết bị điện công nghiệp uy tín, để sở hữu ngay sản phẩm đột phá này và trải nghiệm dịch vụ tận tâm, chuyên nghiệp, biến mọi thách thức thành cơ hội phát triển.

1. Cấu Tạo Sản Phẩm 6AG1223-1PL32-4XB0

Các Thành Phần Chính

• Vỏ bảo vệ: Được làm từ nhựa chất lượng cao, chống cháy, chịu va đập tốt.
• Terminal đấu dây: Thiết kế dạng khối, có thể tháo lắp, hỗ trợ đấu dây nhanh, dễ dàng bảo trì.
• Mạch điện tử: Bao gồm các linh kiện điện tử chất lượng cao, đảm bảo độ chính xác và tin cậy.
• Đèn LED hiển thị: Mỗi kênh đầu vào/đầu ra đều có đèn LED riêng biệt, giúp dễ dàng theo dõi trạng thái hoạt động.
• Cổng kết nối: Giao tiếp với PLC S7-1200 thông qua bus kết nối tích hợp.

Sơ Đồ Khối

• Khối đầu vào (Input Block): Nhận tín hiệu số từ các thiết bị ngoại vi như cảm biến, công tắc.
• Khối xử lý trung tâm (Central Processing Block): Xử lý tín hiệu và truyền thông tin đến PLC.
• Khối đầu ra (Output Block): Điều khiển các thiết bị chấp hành như van, động cơ dựa trên tín hiệu từ PLC.
• Khối cách ly (Isolation Block): Đảm bảo an toàn cho hệ thống bằng cách cách ly tín hiệu điện giữa các khối.
• Khối nguồn (Power Supply Block): Cung cấp nguồn điện ổn định cho module hoạt động.

2. Các Tính Năng Chính Của Sản Phẩm 6AG1223-1PL32-4XB0

2.1 Mở Rộng Đầu Vào/Đầu Ra Linh Hoạt

• Cung cấp thêm 16 đầu vào số (DI) và 16 đầu ra số (DO) cho hệ thống PLC S7-1200.
• Hỗ trợ kết nối nhiều thiết bị ngoại vi như cảm biến, nút nhấn, đèn báo, rơ le.
• Đáp ứng nhu cầu mở rộng I/O cho các ứng dụng phức tạp.

2.2 Tốc Độ Xử Lý Nhanh Chóng Và Chính Xác

• Thời gian đáp ứng đầu vào và đầu ra có thể điều chỉnh linh hoạt, thường dưới 1 ms.
• Đảm bảo hệ thống hoạt động chính xác, đồng bộ.
• Phù hợp với các ứng dụng yêu cầu tốc độ cao như điều khiển vị trí, đếm xung tốc độ cao.

2.3 Tích Hợp Cách Ly Quang Học

• Mỗi kênh đầu vào/đầu ra đều được cách ly quang học, bảo vệ hệ thống khỏi nhiễu điện và các sự cố ngắn mạch.
• Tăng cường độ tin cậy và an toàn cho hệ thống.
• Giảm thiểu rủi ro hư hỏng thiết bị do xung điện áp cao.

2.4 Dễ Dàng Giám Sát Và Chẩn Đoán

• Mỗi kênh đầu vào/đầu ra đều có đèn LED hiển thị trạng thái, giúp dễ dàng theo dõi hoạt động.
• Hỗ trợ phát hiện lỗi nhanh chóng, tiết kiệm thời gian bảo trì.
• Cung cấp thông tin trực quan về tình trạng hoạt động của từng kênh.

2.5 Thiết Kế Chắc Chắn, Độ Bền Cao

• Vỏ nhựa cao cấp, chống cháy, chịu va đập tốt.
• Terminal đấu dây tháo lắp được, thuận tiện cho việc lắp đặt và bảo trì.
• Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt với nhiệt độ từ -20°C đến +60°C và độ ẩm từ 5% đến 95% RH.

3. Hướng Dẫn Kết Nối Sản Phẩm 6AG1223-1PL32-4XB0 Với Phần Mềm

3.1 Chuẩn Bị

Phần cứng:

• PLC S7-1200 (ví dụ: CPU 1214C).
• Module mở rộng 6AG1223-1PL32-4XB0.
• Cáp Ethernet.
• Nguồn cấp 24V DC.

Phần mềm: TIA Portal (phiên bản V15 trở lên).

Tài liệu: Tài liệu hướng dẫn sử dụng của PLC S7-1200 và 6AG1223-1PL32-4XB0.

3.2 Các Bước Thực Hiện

Lắp đặt phần cứng:

• Gắn module 6AG1223-1PL32-4XB0 vào bên phải của PLC S7-1200 thông qua bus kết nối tích hợp.
• Cấp nguồn 24V DC cho PLC và module.
• Kết nối cáp Ethernet từ máy tính đến cổng PROFINET trên PLC.

Cấu hình phần cứng trong TIA Portal:

• Mở phần mềm TIA Portal.
• Tạo một dự án mới (New Project).
• Thêm thiết bị (Add new device): Chọn dòng PLC S7-1200 và model CPU tương ứng.
• Trong cửa sổ “Device view”, kéo thả module 6AG1223-1PL32-4XB0 từ “Hardware catalog” vào vị trí bên phải PLC.
• Thiết lập địa chỉ IP cho PLC (nếu cần).

Cấu hình địa chỉ I/O:

• Trong “Device configuration”, chọn module 6AG1223-1PL32-4XB0.
• Trong tab “Properties”, chọn “I/O addresses”.
• Đặt địa chỉ bắt đầu cho các đầu vào số (DI) và đầu ra số (DO) của module. Ví dụ: DI: I0.0 – I1.7 (16 đầu vào), DO: Q0.0 – Q1.7 (16 đầu ra)

Kết nối và tải cấu hình xuống PLC:

• Kết nối máy tính với PLC thông qua cáp Ethernet.
• Chọn biểu tượng “Download to device” trên thanh công cụ.
• Chọn “PN/IE” làm giao diện kết nối và chọn card mạng tương ứng.
• Nhấn “Start search” để tìm kiếm PLC.
• Chọn PLC trong danh sách kết quả và nhấn “Load”.
• Sau khi tải xong, PLC sẽ khởi động lại và module 6AG1223-1PL32-4XB0 sẽ sẵn sàng hoạt động.

3.3 Kiểm Tra Kết Nối

• Trong TIA Portal, chọn “Go online”.
• Mở “Online & Diagnostics” của module 6AG1223-1PL32-4XB0.
• Kiểm tra trạng thái của các đầu vào/đầu ra bằng cách tác động vào các thiết bị ngoại vi được kết nối.
• Đèn LED trên module sẽ sáng/tắt tương ứng với trạng thái của các kênh.

4. Cách Lập Trình Sản Phẩm 6AG1223-1PL32-4XB0

4.1 Tạo Chương Trình Con (OB, FC, FB)

Trong cửa sổ “Program blocks” của dự án, nhấp chuột phải và chọn “Add new block”.

Chọn loại khối chương trình mong muốn:

• OB (Organization Block): Khối chương trình chính, được gọi theo chu kỳ.
• FC (Function): Khối chương trình con, không có bộ nhớ riêng.
• FB (Function Block): Khối chương trình con, có bộ nhớ riêng (Instance Data Block).

Đặt tên cho khối chương trình và chọn ngôn ngữ lập trình (LAD).

4.2 Lập Trình Với Ngôn Ngữ LAD

Sử dụng các tiếp điểm (Contacts):

• Tiếp điểm thường mở (Normally Open Contact): Đại diện cho các đầu vào số (DI) của 6AG1223-1PL32-4XB0. Khi đầu vào được kích hoạt (có tín hiệu), tiếp điểm sẽ đóng.
• Tiếp điểm thường đóng (Normally Closed Contact): Ngược lại với tiếp điểm thường mở. Khi đầu vào không được kích hoạt, tiếp điểm sẽ đóng.

Sử dụng các cuộn dây (Coils):

• Cuộn dây thường (Output Coil): Đại diện cho các đầu ra số (DO) của 6AG1223-1PL32-4XB0. Khi cuộn dây được kích hoạt, đầu ra tương ứng sẽ được bật.
• Cuộn dây SET (Set Coil): Giữ trạng thái bật cho đến khi bị reset.
• Cuộn dây RESET (Reset Coil): Tắt đầu ra đã được set trước đó.

Kết nối các tiếp điểm và cuộn dây để tạo thành mạch logic:

• Sử dụng các đường nối (Connections) để kết nối các tiếp điểm và cuộn dây theo logic mong muốn.
• Có thể tạo ra các mạch logic AND, OR, XOR bằng cách kết hợp các tiếp điểm.

4.3 Ví Dụ Lập Trình

Ví dụ 1: Điều khiển một động cơ (kết nối với Q0.0) bằng hai nút nhấn (kết nối với I0.0 và I0.1).

Yêu cầu:

• Nhấn nút Start (I0.0) thì động cơ chạy.
• Nhấn nút Stop (I0.1) thì động cơ dừng.

Chương trình LAD:

Network 1:
--| I0.0 |-----------------( ) Q0.0
Start      Motor

Network 2:
--|/| I0.1 |-----------------(/) Q0.0
Stop       Motor

Ví dụ 2: Đếm số sản phẩm đi qua cảm biến (kết nối với I0.2) và hiển thị giá trị đếm trên HMI.

Yêu cầu:

• Mỗi khi cảm biến phát hiện sản phẩm, giá trị đếm tăng lên 1.
• Giá trị đếm được lưu trữ trong một biến nhớ (ví dụ: MW10).

Chương trình LAD:

Network 1:
--| P | I0.2 |---------(+) MW10
Sensor     Counter

Trong đó:

• | P |: Phát hiện cạnh lên (sự thay đổi từ 0 lên 1) của tín hiệu từ cảm biến.
• (+): Tăng giá trị của MW10 lên 1.

4.4 Tải Chương Trình Xuống PLC Và Kiểm Tra

• Sau khi viết xong chương trình, chọn biểu tượng “Download to device” để tải chương trình xuống PLC.
• Chọn “Go online” để giám sát hoạt động của chương trình.
• Kích hoạt các đầu vào (ví dụ: nhấn nút) và quan sát trạng thái của các đầu ra trên module 6AG1223-1PL32-4XB0 và trong phần mềm TIA Portal.

5. Khắc Phục Một Số Lỗi Thường Gặp Khi Sử Dụng 6AG1223-1PL32-4XB0
