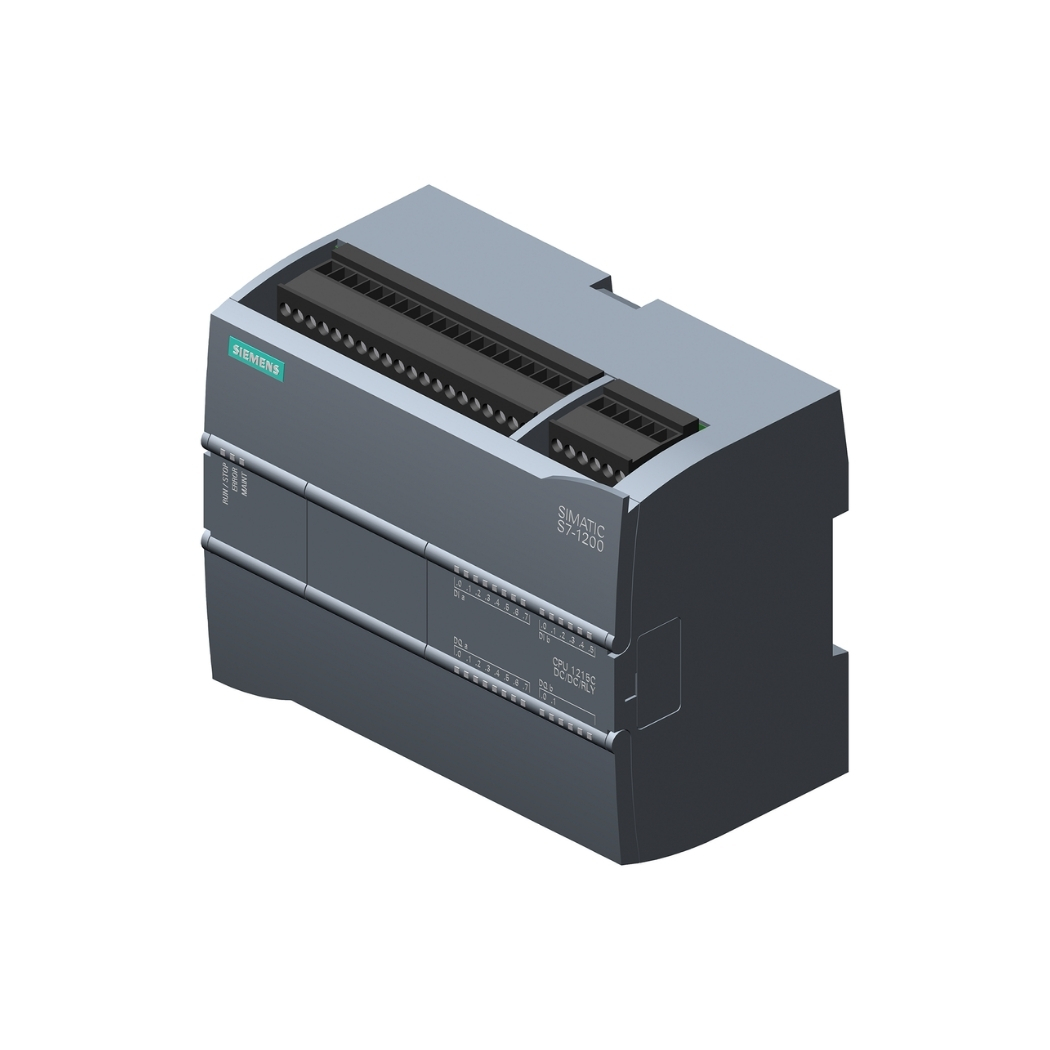

6AG1215-1HG40-5XB0 SIPLUS 1215C DC/DC/RLY S7-1200

6AG1215-1HG40-5XB0 – bộ điều khiển lập trình PLC Siemens SIMATIC S7-1200 tân tiến, giải pháp tự động hóa ưu việt cho hệ thống của bạn, hiện đã có mặt tại thanhthienphu.vn. Nâng tầm năng suất, tối ưu quy trình, sản phẩm này chính là chìa khóa mở ra cánh cửa thành công cho doanh nghiệp của bạn trong kỷ nguyên công nghiệp 4.0.

1. Thông tin chi tiết về sản phẩm 6AG1215-1HG40-5XB0

6AG1215-1HG40-5XB0 là một bộ điều khiển lập trình (PLC) thuộc dòng SIMATIC S7-1200 của Siemens, được thiết kế để đáp ứng các yêu cầu khắt khe của các ứng dụng tự động hóa hiện đại. Với thiết kế nhỏ gọn, hiệu năng mạnh mẽ và tính linh hoạt cao, sản phẩm này là lựa chọn lý tưởng cho các kỹ sư điện, kỹ thuật viên, quản lý kỹ thuật và chủ doanh nghiệp nhỏ và vừa trong nhiều lĩnh vực. Các ngành nghề ứng dụng thiết bị này rất đa dạng: sản xuất công nghiệp, xây dựng, năng lượng, tự động hóa. Tại thanhthienphu.vn, chúng tôi hiểu rõ nhu cầu nâng cấp thiết bị, tối ưu hóa quy trình, đảm bảo an toàn và tiết kiệm chi phí của bạn. Chính vì thế, 6AG1215-1HG40-5XB0 sẽ là trợ thủ đắc lực, giúp bạn vượt qua những thách thức trong sản xuất và kinh doanh, nắm bắt cơ hội và khẳng định vị thế trên thị trường. Chúng tôi cam kết mang đến sản phẩm chất lượng cao, dịch vụ tận tâm và giải pháp tối ưu, đồng hành cùng bạn trên hành trình chinh phục thành công. Hãy để thanhthienphu.vn tiếp thêm sức mạnh cho doanh nghiệp của bạn, cùng bạn vươn tới những tầm cao mới.

2. Cấu tạo sản phẩm 6AG1215-1HG40-5XB0

Sản phẩm 6AG1215-1HG40-5XB0 là một kiệt tác công nghệ, được thiết kế với sự tỉ mỉ và tinh tế trong từng chi tiết, thể hiện sự chuyên nghiệp và đẳng cấp của Siemens. Vỏ ngoài của PLC được chế tạo từ nhựa cao cấp, có độ bền cao, khả năng chống va đập và chịu nhiệt tốt, giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường khắc nghiệt. Mặt trước của PLC là nơi bố trí các đèn LED trạng thái, các cổng kết nối và khe cắm thẻ nhớ. Các đèn LED được sắp xếp khoa học, cung cấp thông tin trực quan về trạng thái hoạt động của thiết bị, giúp người dùng dễ dàng theo dõi và giám sát. Các cổng kết nối được thiết kế chắc chắn, đảm bảo kết nối ổn định và tin cậy. Bên trong PLC là bảng mạch in (PCB) được thiết kế nhiều lớp, tích hợp các linh kiện điện tử chất lượng cao, bao gồm bộ vi xử lý trung tâm (CPU), bộ nhớ, các mạch giao tiếp và các mạch vào/ra. Các linh kiện được lựa chọn kỹ lưỡng và kiểm tra nghiêm ngặt để đảm bảo hiệu suất và độ tin cậy tối ưu. Việc bố trí linh kiện trên PCB được thực hiện một cách khoa học, tối ưu hóa đường dẫn tín hiệu, giảm thiểu nhiễu điện từ và đảm bảo thiết bị hoạt động ổn định. Đặc biệt, 6AG1215-1HG40-5XB0 còn được trang bị hệ thống tản nhiệt hiệu quả, giúp duy trì nhiệt độ hoạt động ổn định, kéo dài tuổi thọ của thiết bị. Tất cả những yếu tố này kết hợp lại tạo nên một sản phẩm hoàn hảo, đáp ứng mọi yêu cầu khắt khe của các ứng dụng tự động hóa.

3. Các tính năng chính của sản phẩm 6AG1215-1HG40-5XB0

6AG1215-1HG40-5XB0 sở hữu nhiều tính năng vượt trội, mang đến giải pháp tự động hóa toàn diện và hiệu quả cho doanh nghiệp của bạn. Đầu tiên, phải kể đến hiệu suất xử lý mạnh mẽ của sản phẩm này. Được trang bị bộ vi xử lý tiên tiến, 6AG1215-1HG40-5XB0 có khả năng xử lý các lệnh logic, lệnh từ và lệnh số thực một cách nhanh chóng và chính xác. Theo nghiên cứu của Siemens, thời gian xử lý lệnh bit chỉ 0.08 µs, lệnh từ 1.7 µs và lệnh số thực 2.3 µs. Điều này cho phép PLC thực hiện các tác vụ điều khiển phức tạp một cách mượt mà, đáp ứng yêu cầu của các ứng dụng đòi hỏi tốc độ và độ chính xác cao. Bên cạnh đó, sản phẩm còn được tích hợp sẵn các bộ đếm tốc độ cao (HSC) lên đến 6 kênh với tần số 100 kHz, cho phép đo lường và điều khiển chính xác các chuyển động quay, chẳng hạn như trong các ứng dụng điều khiển động cơ, băng tải. Khả năng kết nối đa dạng cũng là một điểm mạnh của 6AG1215-1HG40-5XB0. Với 2 cổng PROFINET tích hợp, PLC dễ dàng kết nối với các thiết bị khác trong mạng tự động hóa, hỗ trợ truyền thông tốc độ cao và đồng bộ hóa thời gian thực. Ngoài ra, thông qua các module mở rộng, sản phẩm còn hỗ trợ các chuẩn truyền thông phổ biến khác như PROFIBUS, USS/Modbus RTU, AS-Interface, mở rộng khả năng kết nối và tích hợp hệ thống. Một tính năng đáng chú ý khác là tích hợp Web server, cho phép người dùng truy cập và giám sát PLC từ xa thông qua trình duyệt web trên máy tính hoặc thiết bị di động. Giao diện Web server thân thiện, dễ sử dụng, cung cấp thông tin chi tiết về trạng thái hoạt động, các biến số và dữ liệu của PLC. Hơn nữa, 6AG1215-1HG40-5XB0 còn hỗ trợ thẻ nhớ SIMATIC Memory Card, cho phép mở rộng dung lượng lưu trữ chương trình và dữ liệu, cũng như dễ dàng sao lưu và khôi phục chương trình khi cần thiết.

4. Hướng dẫn kết nối sản phẩm 6AG1215-1HG40-5XB0 với phần mềm

Để khai thác tối đa tiềm năng của 6AG1215-1HG40-5XB0, việc kết nối PLC với phần mềm lập trình là bước quan trọng đầu tiên. thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện quy trình này một cách dễ dàng và hiệu quả.

Bước 1: Chuẩn bị

• Phần mềm: Sử dụng phần mềm STEP 7 Basic (TIA Portal) phiên bản V13 trở lên. Bạn có thể tải bản dùng thử từ trang web chính thức của Siemens.
• Cáp kết nối: Sử dụng cáp Ethernet tiêu chuẩn để kết nối PLC với máy tính.
• Nguồn cấp: Cấp nguồn 24V DC cho PLC theo đúng sơ đồ đấu nối.

Bước 2: Kết nối phần cứng

1. Kết nối một đầu cáp Ethernet vào cổng PROFINET trên PLC (6AG1215-1HG40-5XB0 có 2 cổng PROFINET).
2. Kết nối đầu cáp còn lại vào cổng Ethernet trên máy tính của bạn.

Bước 3: Cài đặt địa chỉ IP

Trên PLC, sử dụng các nút điều hướng để truy cập vào menu cài đặt mạng.

Đặt địa chỉ IP cho PLC trong cùng dải mạng với máy tính. Ví dụ:

• Địa chỉ IP PLC: 192.168.0.1
• Subnet mask: 255.255.255.0

Trên máy tính, đặt địa chỉ IP tĩnh trong cùng dải mạng với PLC. Ví dụ:

• Địa chỉ IP máy tính: 192.168.0.2
• Subnet mask: 255.255.255.0

Bước 4: Kết nối với phần mềm STEP 7 Basic (TIA Portal)

1. Mở phần mềm STEP 7 Basic (TIA Portal).
2. Tạo một dự án mới (New Project).
3. Trong cửa sổ “Devices & networks”, chọn “Add new device”.
4. Chọn dòng PLC S7-1200, CPU 1215C DC/DC/DC và chọn đúng mã sản phẩm 6AG1215-1HG40-5XB0.
5. Nhấp đúp vào thiết bị vừa thêm để mở cấu hình phần cứng.
6. Trong cửa sổ “Device view”, chọn tab “PROFINET interface”.
7. Kiểm tra và đảm bảo rằng địa chỉ IP của PLC đã được cấu hình chính xác.
8. Trong cửa sổ “Project tree”, nhấp chuột phải vào tên dự án và chọn “Go online”.
9. Phần mềm sẽ tự động tìm kiếm và kết nối với PLC.
10. Sau khi kết nối thành công, bạn có thể tải chương trình xuống PLC, giám sát trạng thái hoạt động và thực hiện các tác vụ lập trình khác.

Lưu ý:

• Đảm bảo rằng máy tính và PLC được kết nối vào cùng một mạng LAN.
• Nếu gặp khó khăn trong quá trình kết nối, hãy kiểm tra lại địa chỉ IP, cáp kết nối và tường lửa trên máy tính.
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết.

5. Cách lập trình sản phẩm 6AG1215-1HG40-5XB0

Sau khi kết nối thành công 6AG1215-1HG40-5XB0 với phần mềm STEP 7 Basic (TIA Portal), bạn đã sẵn sàng để bước vào thế giới lập trình PLC đầy thú vị. thanhthienphu.vn sẽ hướng dẫn bạn các bước cơ bản để tạo và tải một chương trình đơn giản xuống PLC, giúp bạn làm quen với môi trường lập trình và các chức năng cơ bản của thiết bị.

Bước 1: Tạo chương trình mới

1. Trong cửa sổ “Project tree” của TIA Portal, mở rộng thư mục “Program blocks”.
2. Nhấp đúp vào “Add new block”.
3. Chọn “Organization block (OB)” và chọn “Main [OB1]”.
4. Chọn ngôn ngữ lập trình mong muốn (LAD, FBD hoặc SCL). Ví dụ, chọn LAD (Ladder Diagram).
5. Nhấp “OK”.

Bước 2: Viết chương trình

Sử dụng các thanh công cụ và các khối chức năng có sẵn trong TIA Portal để viết chương trình.

Ví dụ, để tạo một chương trình điều khiển đầu ra Q0.0 bật/tắt bằng đầu vào I0.0, bạn có thể sử dụng các lệnh sau:

• Thêm một tiếp điểm thường mở (Normally Open Contact) và gán địa chỉ I0.0.
• Thêm một cuộn dây đầu ra (Output Coil) và gán địa chỉ Q0.0.
• Kết nối tiếp điểm I0.0 với cuộn dây Q0.0.

Bước 3: Biên dịch chương trình

1. Nhấp chuột phải vào tên dự án trong “Project tree”.
2. Chọn “Compile” -> “Hardware and software (only changes)”.
3. Kiểm tra cửa sổ “Info” để đảm bảo không có lỗi.

Bước 4: Tải chương trình xuống PLC

1. Đảm bảo rằng PLC đang ở chế độ “STOP”.
2. Nhấp chuột phải vào tên dự án trong “Project tree”.
3. Chọn “Download to device” -> “Hardware and software (only changes)”.
4. Chọn “Start module” để chuyển PLC sang chế độ “RUN”.

Bước 5: Kiểm tra chương trình

1. Sử dụng chức năng “Monitoring” trong TIA Portal để theo dõi trạng thái của các đầu vào/ra và các biến trong chương trình.
2. Kích hoạt đầu vào I0.0 và quan sát trạng thái của đầu ra Q0.0.

Lưu ý:

• Đây chỉ là một ví dụ đơn giản, bạn có thể tạo các chương trình phức tạp hơn bằng cách sử dụng các khối chức năng, các lệnh và các cấu trúc điều khiển khác có sẵn trong TIA Portal.
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens và các khóa học lập trình PLC để nâng cao kỹ năng lập trình của bạn.

6. Khắc phục một số lỗi thường gặp với sản phẩm 6AG1215-1HG40-5XB0

Trong quá trình vận hành 6AG1215-1HG40-5XB0, đôi khi bạn có thể gặp phải một số sự cố ngoài ý muốn. Đừng lo lắng, thanhthienphu.vn sẽ hướng dẫn bạn cách nhận biết và khắc phục một số lỗi thường gặp, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường.

1. Lỗi đèn LED ERROR nhấp nháy đỏ:

Nguyên nhân: Lỗi phần cứng, lỗi chương trình hoặc lỗi cấu hình.

Khắc phục:

• Kiểm tra nguồn cấp cho PLC, đảm bảo điện áp nằm trong phạm vi cho phép (20.4 – 28.8 V DC).
• Kiểm tra các kết nối I/O, đảm bảo không có dây nào bị lỏng hoặc ngắn mạch.
• Kết nối PLC với phần mềm TIA Portal và kiểm tra trạng thái lỗi trong cửa sổ “Diagnostics buffer”.
• Nếu lỗi do chương trình, hãy kiểm tra và sửa lỗi trong chương trình, sau đó tải lại xuống PLC.
• Nếu lỗi do phần cứng, hãy liên hệ với nhà cung cấp hoặc trung tâm bảo hành để được hỗ trợ.

2. Lỗi mất kết nối với phần mềm TIA Portal:

Nguyên nhân: Lỗi cáp kết nối, lỗi địa chỉ IP hoặc lỗi cấu hình mạng.

Khắc phục:

• Kiểm tra cáp Ethernet, đảm bảo cáp được kết nối chắc chắn và không bị hư hỏng.
• Kiểm tra địa chỉ IP của PLC và máy tính, đảm bảo chúng nằm trong cùng dải mạng.
• Tắt tường lửa trên máy tính tạm thời để kiểm tra.
• Thử khởi động lại PLC và máy tính.

3. Lỗi đầu ra không hoạt động:

Nguyên nhân: Lỗi chương trình, lỗi cấu hình đầu ra hoặc lỗi phần cứng.

Khắc phục:

• Kiểm tra chương trình, đảm bảo rằng đầu ra được kích hoạt đúng logic.
• Kiểm tra cấu hình đầu ra trong TIA Portal, đảm bảo rằng đầu ra được cấu hình đúng kiểu (ví dụ: Normally Open hoặc Normally Closed).
• Sử dụng đồng hồ vạn năng để kiểm tra điện áp tại đầu ra của PLC.
• Nếu đầu ra vẫn không hoạt động, có thể do lỗi phần cứng, hãy liên hệ với nhà cung cấp hoặc trung tâm bảo hành để được hỗ trợ.

4. Lỗi chương trình chạy không đúng:

Nguyên nhân: Lỗi logic trong chương trình hoặc lỗi dữ liệu.

Khắc phục:

• Sử dụng chức năng “Monitoring” trong TIA Portal để theo dõi giá trị của các biến và trạng thái của các lệnh trong chương trình.
• Sử dụng chức năng “Debugging” để tìm và sửa lỗi logic trong chương trình.
• Kiểm tra các giá trị dữ liệu được sử dụng trong chương trình, đảm bảo rằng chúng đúng và hợp lệ.

Lưu ý:

• Đây chỉ là một số lỗi thường gặp, bạn có thể gặp phải các lỗi khác tùy thuộc vào ứng dụng và cấu hình cụ thể của bạn.
• Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm thông tin về các lỗi và cách khắc phục.
• Nếu bạn không thể tự khắc phục lỗi, hãy liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được hỗ trợ kỹ thuật kịp thời.

7. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đang tìm kiếm giải pháp tự động hóa tối ưu cho doanh nghiệp của mình. Bạn mong muốn nâng cao năng suất, tối ưu hóa quy trình và tiết kiệm chi phí. 6AG1215-1HG40-5XB0 chính là mảnh ghép còn thiếu cho bức tranh thành công của bạn. Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn – nhà cung cấp thiết bị điện công nghiệp uy tín hàng đầu tại Việt Nam. Chúng tôi cam kết mang đến cho bạn sản phẩm chính hãng, chất lượng vượt trội cùng dịch vụ tư vấn chuyên nghiệp và tận tâm. Với đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về các giải pháp tự động hóa, thanhthienphu.vn sẵn sàng lắng nghe, thấu hiểu nhu cầu của bạn và đưa ra những giải pháp tối ưu nhất. Chúng tôi không chỉ cung cấp sản phẩm, mà còn đồng hành cùng bạn trong suốt quá trình triển khai, vận hành và bảo trì hệ thống. Hãy gọi ngay đến hotline 08.12.77.88.99 để được tư vấn miễn phí và nhận báo giá tốt nhất. Bạn cũng có thể đến trực tiếp văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để trải nghiệm sản phẩm và dịch vụ của chúng tôi. thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai.
