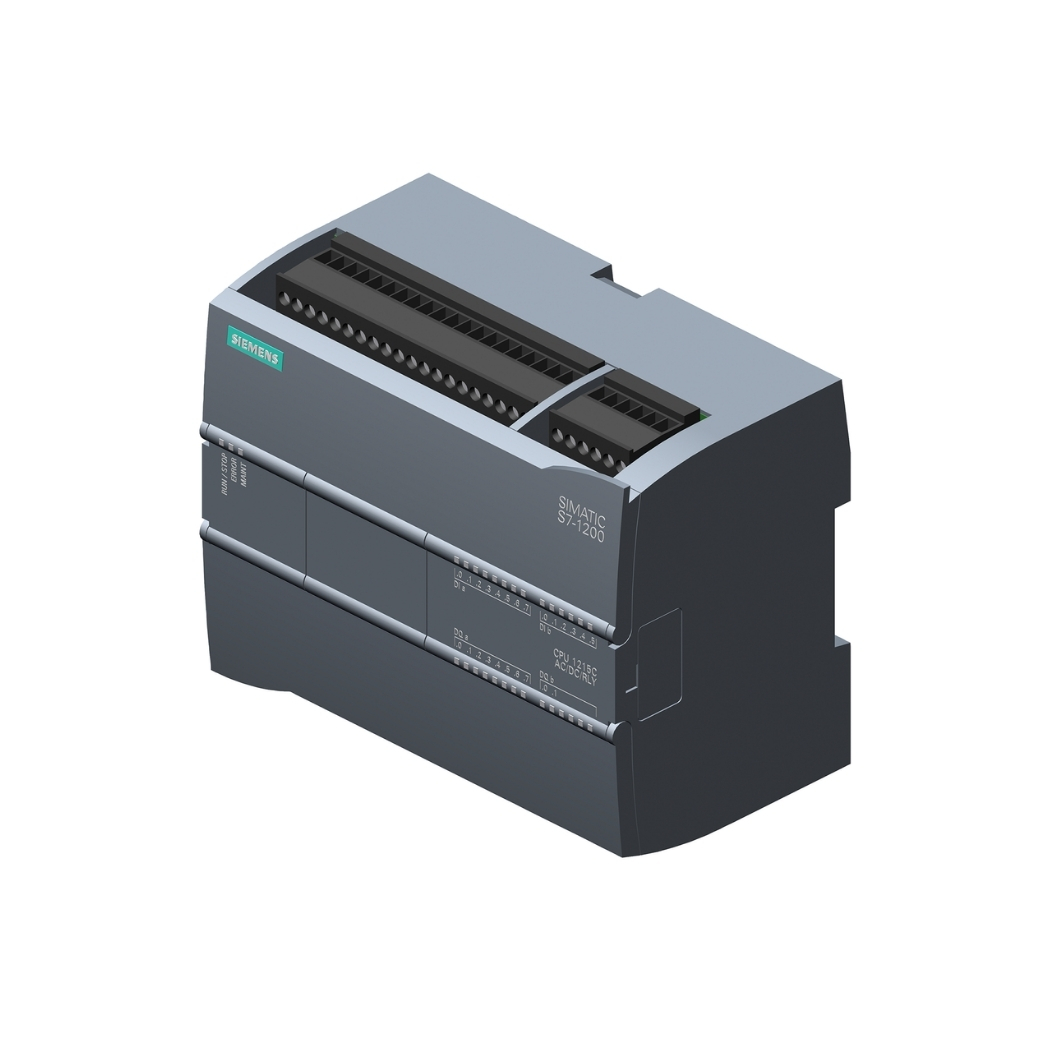

6AG1215-1BG40-5XB0 SIPLUS 1215C AC/DC/RLY S7-1200

6AG1215-1BG40-5XB0 chính là bộ lập trình PLC tiên tiến, giải pháp tự động hóa ưu việt cho các kỹ sư điện, kỹ thuật viên và doanh nghiệp đang tìm kiếm sự đột phá trong sản xuất. Sản phẩm này hứa hẹn nâng tầm hiệu suất, tối ưu quy trình và mang lại lợi ích vượt trội, đồng hành cùng bạn chinh phục mọi thách thức trong thời đại công nghiệp 4.0, hiện có tại thanhthienphu.vn.

1. Thông Tin Chi Tiết Về Sản Phẩm 6AG1215-1BG40-5XB0

Thiết bị lập trình PLC SIMATIC S7-1200, CPU 1215C, DC/DC/DC, 6AG1215-1BG40-5XB0 là trái tim của hệ thống điều khiển, là trung tâm xử lý mọi tác vụ, mang đến sự linh hoạt, chính xác và ổn định cho dây chuyền sản xuất của bạn. Sản phẩm được thiết kế tinh vi, tích hợp nhiều công nghệ hiện đại, đáp ứng mọi yêu cầu khắt khe nhất của các ứng dụng tự động hóa phức tạp, từ những hệ thống đơn giản đến những dây chuyền sản xuất quy mô lớn. Với CPU 1215C, bạn hoàn toàn có thể tin tưởng vào khả năng vận hành bền bỉ, hiệu quả, giảm thiểu thời gian chết và tối ưu hóa lợi nhuận.

2. Cấu Tạo Sản Phẩm 6AG1215-1BG40-5XB0

Sản phẩm 6AG1215-1BG40-5XB0 được cấu thành từ những linh kiện cao cấp, bố trí khoa học, tối ưu hóa không gian và hiệu suất. Mỗi thành phần đều đóng vai trò quan trọng, góp phần tạo nên một bộ lập trình PLC hoàn hảo. Vỏ ngoài của CPU 1215C được làm từ nhựa cứng chuyên dụng, chống va đập, chống cháy, bảo vệ an toàn cho các linh kiện bên trong, đặc biệt trong môi trường công nghiệp khắc nghiệt. Bên trong, các bảng mạch được thiết kế tỉ mỉ, sử dụng linh kiện chất lượng cao từ các nhà cung cấp uy tín, đảm bảo độ bền và tuổi thọ lâu dài cho sản phẩm. Đặc biệt, hệ thống tản nhiệt được thiết kế thông minh, giúp CPU hoạt động ổn định trong thời gian dài mà không bị quá nhiệt.

• Khối Xử Lý Trung Tâm (CPU): Bộ não của PLC, thực hiện các phép tính logic, xử lý dữ liệu và điều khiển toàn bộ hoạt động của hệ thống. CPU 1215C sử dụng vi xử lý hiệu năng cao, tốc độ xử lý nhanh, đáp ứng tốt các yêu cầu điều khiển phức tạp.
• Bộ Nhớ: Lưu trữ chương trình điều khiển, dữ liệu và các thông số cài đặt. CPU 1215C sở hữu bộ nhớ chương trình 125 KB và bộ nhớ dữ liệu 4 MB, đủ lớn để lưu trữ các chương trình điều khiển phức tạp.
• Khối Nguồn: Cung cấp nguồn điện ổn định cho toàn bộ hệ thống. CPU 1215C sử dụng nguồn DC 24V, đảm bảo an toàn và tương thích với hầu hết các thiết bị công nghiệp.
• Khối Vào/Ra (I/O): Giao tiếp với các thiết bị ngoại vi, nhận tín hiệu đầu vào và điều khiển các cơ cấu chấp hành. CPU 1215C được tích hợp sẵn 14 đầu vào số, 10 đầu ra số, 2 đầu vào tương tự và 2 đầu ra tương tự, đáp ứng đa dạng nhu cầu kết nối.
• Khối Truyền Thông: Cho phép PLC giao tiếp với các thiết bị khác như máy tính, màn hình HMI, các PLC khác… CPU 1215C hỗ trợ 2 cổng PROFINET, cho phép kết nối mạng linh hoạt và truyền dữ liệu tốc độ cao.
• Các Đèn LED Báo Trạng Thái: Hiển thị trạng thái hoạt động của PLC, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
• Khe Cắm Thẻ Nhớ: Cho phép mở rộng bộ nhớ chương trình bằng thẻ nhớ SIMATIC Memory Card.

3. Các Tính Năng Chính Của Sản Phẩm 6AG1215-1BG40-5XB0

PLC 6AG1215-1BG40-5XB0 không chỉ đơn thuần là một thiết bị điều khiển, mà còn là một giải pháp toàn diện, tích hợp nhiều tính năng ưu việt, giúp bạn nâng cao năng suất, tối ưu hóa quy trình và tiết kiệm chi phí. CPU 1215C được trang bị những công nghệ tiên tiến nhất, mang đến khả năng xử lý vượt trội, kết nối linh hoạt và lập trình dễ dàng. Bạn sẽ hoàn toàn hài lòng với khả năng tùy biến cao, cho phép điều chỉnh hệ thống theo nhu cầu cụ thể của từng ứng dụng, từ những tác vụ đơn giản đến những quy trình sản xuất tự động phức tạp.

• Hiệu Suất Mạnh Mẽ: CPU 1215C với tốc độ xử lý lệnh logic chỉ 0.08 µs, nhanh hơn gấp nhiều lần so với các thế hệ PLC trước đây, giúp bạn thực hiện các tác vụ điều khiển một cách nhanh chóng và chính xác.
• Tích Hợp Sẵn Nhiều Chức Năng: Bên cạnh các chức năng điều khiển cơ bản, CPU 1215C còn được tích hợp sẵn các chức năng cao cấp như bộ đếm tốc độ cao (HSC) lên đến 6 kênh, ngõ ra xung tốc độ cao (PTO) lên đến 4 kênh 1 MHz, giúp bạn dễ dàng điều khiển các ứng dụng đòi hỏi độ chính xác cao như điều khiển động cơ servo, máy đóng gói tốc độ cao…
• Kết Nối Mạng Linh Hoạt: Với 2 cổng PROFINET tích hợp, CPU 1215C cho phép bạn kết nối dễ dàng với các thiết bị khác trong hệ thống mạng công nghiệp, hỗ trợ nhiều giao thức truyền thông phổ biến như TCP/IP, ISO-on-TCP, S7 communication, và đặc biệt là Web server tích hợp, cho phép bạn giám sát và điều khiển hệ thống từ xa thông qua trình duyệt web.
• Lập Trình Dễ Dàng: Với phần mềm TIA Portal, việc lập trình cho CPU 1215C trở nên đơn giản và trực quan hơn bao giờ hết. TIA Portal cung cấp một môi trường lập trình hợp nhất cho tất cả các thiết bị tự động hóa của Siemens, giúp bạn tiết kiệm thời gian và công sức.
• Bảo Mật Cao: CPU 1215C được trang bị các tính năng bảo mật tiên tiến, giúp bảo vệ chương trình và dữ liệu của bạn khỏi những truy cập trái phép.
• Khả Năng Mở Rộng: CPU 1215C hỗ trợ mở rộng lên đến 8 module tín hiệu và 3 module truyền thông, giúp bạn dễ dàng mở rộng hệ thống khi cần thiết.
• Thiết Kế Nhỏ Gọn, Dễ Dàng Lắp Đặt: Với kích thước nhỏ gọn, CPU 1215C tiết kiệm không gian lắp đặt trong tủ điện, giúp bạn dễ dàng tích hợp vào các hệ thống hiện có.
• Độ Bền Cao, Hoạt Động Ổn Định: Được sản xuất theo tiêu chuẩn công nghiệp nghiêm ngặt của Siemens, CPU 1215C có độ bền cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, giúp bạn yên tâm vận hành sản xuất liên tục.

4. Hướng Dẫn Kết Nối Sản Phẩm 6AG1215-1BG40-5XB0 Với Phần Mềm

Việc kết nối PLC 6AG1215-1BG40-5XB0 với phần mềm TIA Portal là bước đầu tiên để bạn có thể lập trình và khai thác toàn bộ tiềm năng của thiết bị. Thanhthienphu.vn sẽ hướng dẫn bạn từng bước thực hiện, đảm bảo bạn có thể kết nối thành công và bắt đầu lập trình một cách nhanh chóng. Hãy yên tâm, với sự hỗ trợ từ TIA Portal, việc kết nối trở nên vô cùng đơn giản, kể cả với những người mới bắt đầu.

Bước 1: Chuẩn Bị

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản V15.1 hoặc mới hơn trên máy tính.
• Sử dụng cáp Ethernet tiêu chuẩn để kết nối PLC với máy tính.
• Cấp nguồn 24V DC cho PLC.

Bước 2: Kết Nối Vật Lý

• Cắm một đầu cáp Ethernet vào cổng PROFINET trên PLC (cổng X1 hoặc X2).
• Cắm đầu còn lại của cáp Ethernet vào cổng mạng trên máy tính.

Bước 3: Cấu Hình Địa Chỉ IP Cho PLC (Nếu Cần)

• Trong trường hợp PLC chưa được cấu hình địa chỉ IP, bạn cần sử dụng công cụ “Primary Setup Tool” hoặc “TIA Portal” để gán địa chỉ IP cho PLC.
• Mở TIA Portal, chọn “Online access” -> chọn card mạng bạn đang sử dụng -> “Update accessible devices”.
• Chọn PLC của bạn từ danh sách -> “Online & diagnostics” -> “Functions” -> “Assign IP address”.
• Đặt địa chỉ IP, Subnet mask và Default gateway cho PLC, đảm bảo cùng dải mạng với máy tính.

Bước 4: Tạo Project Mới Trong TIA Portal

• Mở TIA Portal, chọn “Create new project”.
• Đặt tên cho project và chọn đường dẫn lưu trữ.
• Click “Create”.

Bước 5: Thêm Thiết Bị PLC Vào Project

• Trong cửa sổ project, chọn “Add new device”.
• Chọn “Controllers” -> “SIMATIC S7-1200” -> “CPU” -> “CPU 1215C DC/DC/DC” -> chọn đúng mã sản phẩm 6AG1215-1BG40-5XB0 -> Click “Add”.

Bước 6: Kết Nối Online Với PLC

• Click vào biểu tượng “Go online” trên thanh công cụ.
• Trong cửa sổ “Go online”, chọn “Type of the PG/PC interface” là “PN/IE”.
• Chọn “PG/PC interface” là card mạng bạn đang sử dụng.
• Chọn “Start search” để tìm kiếm PLC.
• Chọn PLC của bạn từ danh sách và click “Go online”.

Bước 7: Kiểm Tra Kết Nối

• Sau khi kết nối thành công, bạn sẽ thấy trạng thái online của PLC trong TIA Portal.
• Bạn có thể kiểm tra trạng thái của các module I/O, download/upload chương trình, và giám sát hoạt động của PLC.

5. Cách Lập Trình Sản Phẩm 6AG1215-1BG40-5XB0

Với phần mềm TIA Portal, việc lập trình cho 6AG1215-1BG40-5XB0 trở nên trực quan và hiệu quả hơn bao giờ hết. Thanhthienphu.vn sẽ hướng dẫn bạn các bước cơ bản để tạo một chương trình đơn giản, giúp bạn làm quen với môi trường lập trình và sẵn sàng cho những dự án phức tạp hơn. TIA Portal cung cấp nhiều ngôn ngữ lập trình khác nhau như LAD (Ladder Diagram), FBD (Function Block Diagram), SCL (Structured Control Language), bạn có thể lựa chọn ngôn ngữ phù hợp với kiến thức và sở thích của mình. Dưới đây là ví dụ lập trình với ngôn ngữ LAD:

Bước 1: Mở Chương Trình Chính (OB1)

• Trong cửa sổ project, mở rộng cây thư mục “Program blocks”.
• Nhấp đúp vào “Main [OB1]” để mở chương trình chính.

Bước 2: Thêm Các Network

• Chương trình LAD được tổ chức thành các network. Mỗi network thực hiện một chức năng logic cụ thể.
• Để thêm network, click vào biểu tượng “Insert network” trên thanh công cụ.

Bước 3: Thêm Các Lệnh Lập Trình

Kéo và thả các lệnh lập trình từ thanh công cụ “Instructions” vào network.

Ví dụ, để tạo một chương trình điều khiển đèn đơn giản, bạn có thể sử dụng các lệnh sau:

• Tiếp Điểm Thường Mở (NO): Đại diện cho một đầu vào số.
• Cuộn Dây (Coil): Đại diện cho một đầu ra số.

Bước 4: Gán Địa Chỉ Cho Các Biến

• Click vào các tag mặc định trên các lệnh (ví dụ: %I0.0, %Q0.0) và gán địa chỉ tương ứng với các đầu vào/ra của PLC.
• Bạn cũng có thể tạo các tag mới trong bảng “PLC tags”.

Bước 5: Viết Chương Trình

• Sử dụng các lệnh lập trình để xây dựng logic điều khiển mong muốn.
• Ví dụ, để bật đèn khi nhấn nút, bạn có thể nối tiếp điểm thường mở đại diện cho nút nhấn với cuộn dây đại diện cho đèn.

Bước 6: Biên Dịch Chương Trình

Click vào biểu tượng “Compile” trên thanh công cụ để kiểm tra lỗi cú pháp.

Bước 7: Download Chương Trình Xuống PLC

• Kết nối online với PLC (như hướng dẫn ở phần 4).
• Click vào biểu tượng “Download to device” trên thanh công cụ.
• Chọn “Load” để tải chương trình xuống PLC.

Bước 8: Chạy Chương Trình

Chuyển PLC sang chế độ RUN bằng cách gạt công tắc trên PLC hoặc sử dụng chức năng “Start CPU” trong TIA Portal.

Bước 9: Giám Sát Hoạt Động

Sử dụng chức năng “Monitor” trong TIA Portal để giám sát giá trị của các biến và trạng thái của chương trình trong thời gian thực.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên Sản Phẩm 6AG1215-1BG40-5XB0

Trong quá trình vận hành PLC 6AG1215-1BG40-5XB0, đôi khi bạn có thể gặp phải một số sự cố ngoài ý muốn. Đừng lo lắng, thanhthienphu.vn sẽ hướng dẫn bạn cách nhận biết và khắc phục một số lỗi thường gặp, giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường. Với kinh nghiệm nhiều năm trong lĩnh vực tự động hóa, chúng tôi hiểu rõ những khó khăn mà bạn có thể gặp phải và luôn sẵn sàng hỗ trợ bạn giải quyết vấn đề một cách hiệu quả nhất.

Lỗi Nguồn (PWR):

• Biểu Hiện: Đèn LED PWR trên PLC không sáng hoặc nhấp nháy.
• Nguyên Nhân: Mất nguồn cấp, nguồn cấp không ổn định, cầu chì nguồn bị đứt.
• Khắc Phục: Kiểm tra lại nguồn cấp 24V DC cho PLC, đảm bảo điện áp nằm trong dải cho phép (20.4 – 28.8 V DC). Kiểm tra cầu chì nguồn, thay thế nếu cần.

Lỗi Chạy/Dừng (RUN/STOP):

• Biểu Hiện: Đèn LED RUN/STOP trên PLC nhấp nháy hoặc không sáng.
• Nguyên Nhân: PLC đang ở chế độ STOP, lỗi chương trình, lỗi phần cứng.
• Khắc Phục: Chuyển PLC sang chế độ RUN. Kiểm tra chương trình, sửa lỗi nếu có. Nếu vẫn không khắc phục được, có thể PLC bị lỗi phần cứng, cần liên hệ với nhà cung cấp để được hỗ trợ.

Lỗi Bảo Trì (MAINT):

• Biểu Hiện: Đèn LED MAINT trên PLC sáng.
• Nguyên Nhân: Yêu cầu bảo trì, lỗi cấu hình phần cứng.
• Khắc Phục: Kiểm tra thông báo lỗi trong phần mềm TIA Portal để xác định nguyên nhân cụ thể. Thực hiện bảo trì theo yêu cầu hoặc sửa lỗi cấu hình phần cứng.

Lỗi Truyền Thông (ERROR):

• Biểu Hiện: Đèn LED ERROR trên PLC nhấp nháy hoặc sáng.
• Nguyên Nhân: Lỗi kết nối mạng, lỗi cấu hình truyền thông, lỗi địa chỉ IP.
• Khắc Phục: Kiểm tra lại cáp mạng, đảm bảo kết nối chắc chắn. Kiểm tra cấu hình truyền thông trong TIA Portal, đảm bảo đúng địa chỉ IP, subnet mask, gateway.

Lỗi Đầu Vào/Ra (I/O):

• Biểu Hiện: Đèn LED tương ứng với đầu vào/ra bị lỗi trên PLC sáng hoặc nhấp nháy.
• Nguyên Nhân: Lỗi kết nối dây, lỗi cảm biến, lỗi cơ cấu chấp hành, lỗi module I/O.
• Khắc Phục: Kiểm tra lại kết nối dây, đảm bảo đấu nối đúng sơ đồ. Kiểm tra hoạt động của cảm biến và cơ cấu chấp hành. Nếu vẫn không khắc phục được, có thể module I/O bị lỗi, cần thay thế.

7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn Về Sản Phẩm 6AG1215-1BG40-5XB0

Bạn đang tìm kiếm một giải pháp tự động hóa toàn diện, hiệu quả và tiết kiệm cho doanh nghiệp của mình. Bạn mong muốn nâng cao năng suất, tối ưu hóa quy trình sản xuất và gia tăng lợi thế cạnh tranh. Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công. Với đội ngũ kỹ sư giàu kinh nghiệm, nhiệt huyết và am hiểu sâu sắc về tự động hóa, chúng tôi tự tin mang đến cho bạn những giải pháp tối ưu nhất, phù hợp nhất với nhu cầu và ngân sách của bạn.

6AG1215-1BG40-5XB0 – Bộ lập trình PLC SIMATIC S7-1200, CPU 1215C, DC/DC/DC chính là sự lựa chọn hoàn hảo cho các ứng dụng tự động hóa vừa và nhỏ. Với những tính năng vượt trội, hiệu suất mạnh mẽ, khả năng kết nối linh hoạt và lập trình dễ dàng, CPU 1215C sẽ là trợ thủ đắc lực, giúp bạn nâng tầm hệ thống sản xuất của mình.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng với giá cả cạnh tranh, mà còn mang đến cho bạn dịch vụ tư vấn chuyên nghiệp, tận tâm và hoàn toàn miễn phí. Chúng tôi luôn lắng nghe, thấu hiểu và sẵn sàng giải đáp mọi thắc mắc của bạn về sản phẩm, từ thông số kỹ thuật, cách thức hoạt động, đến ứng dụng thực tế.

Đừng ngần ngại, hãy liên hệ ngay với thanhthienphu.vn qua số điện thoại 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn chi tiết về sản phẩm 6AG1215-1BG40-5XB0 và các giải pháp tự động hóa tiên tiến khác. Chúng tôi cam kết mang đến cho bạn sự hài lòng tuyệt đối với sản phẩm chất lượng, dịch vụ chuyên nghiệp và giá cả hợp lý.

Thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai. Địa chỉ của chúng tôi: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
