6AG1214-1AF40-5XB0, bộ điều khiển lập trình cỡ nhỏ gọn, giải pháp tối ưu cho các ứng dụng tự động hóa vừa và nhỏ, mang lại hiệu suất vượt trội và độ tin cậy cao. Nếu bạn đang tìm kiếm một bộ não mạnh mẽ cho hệ thống, nâng tầm quy trình sản xuất, hãy đến với thanhthienphu.vn, nơi cung cấp thiết bị tự động hóa chính hãng, uy tín hàng đầu, đồng hành cùng bạn chinh phục thành công.
1. Thông tin chi tiết về sản phẩm 6AG1214-1AF40-5XB0

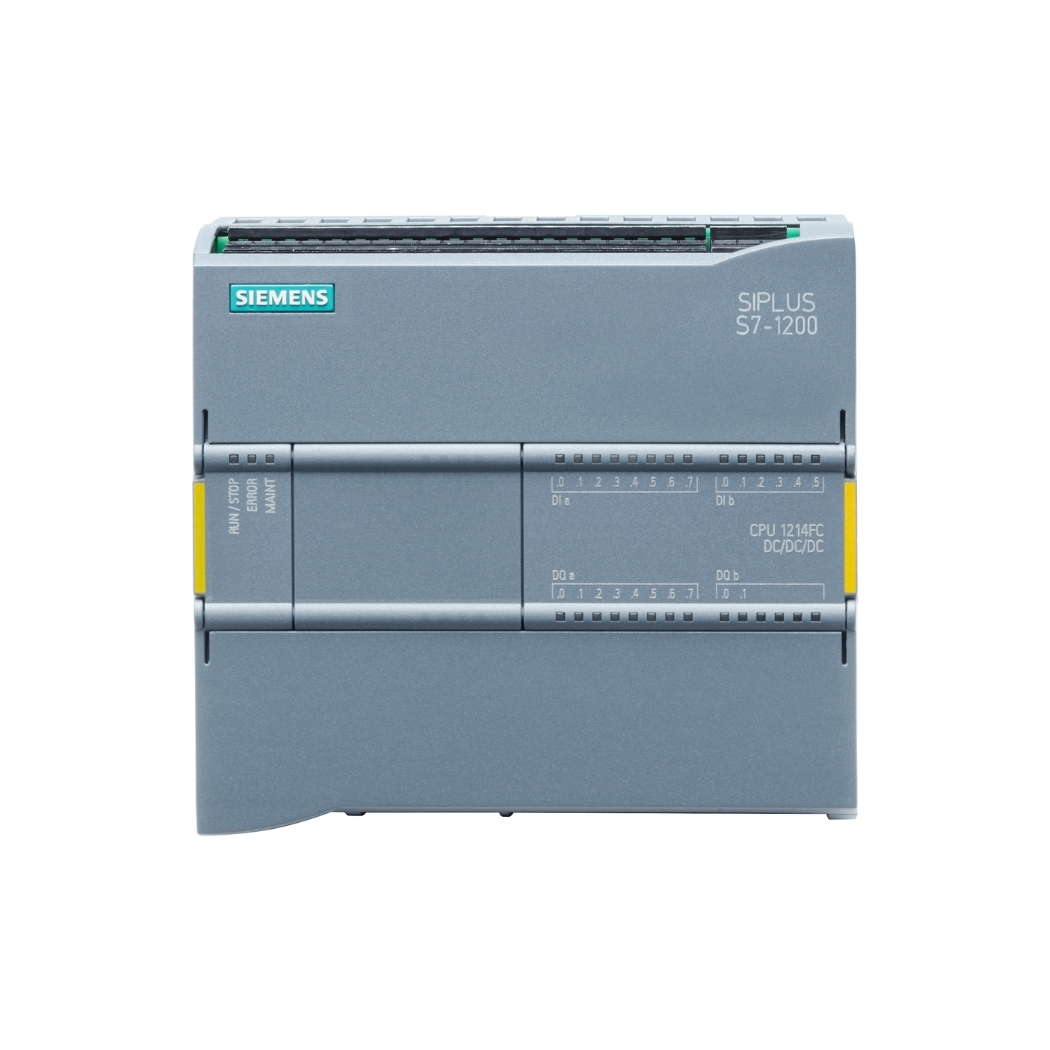

6AG1214-1AF40-5XB0 là một bộ điều khiển logic khả trình (PLC) thuộc dòng SIMATIC S7-1200 của Siemens, được thiết kế để đáp ứng nhu cầu tự động hóa ngày càng cao trong các ngành công nghiệp. Sản phẩm này nổi bật với kích thước nhỏ gọn, hiệu năng mạnh mẽ và tính linh hoạt cao, giúp các kỹ sư dễ dàng triển khai và vận hành hệ thống. Tại thanhthienphu.vn, chúng tôi tự hào là nhà cung cấp thiết bị điện công nghiệp, đặc biệt là các dòng PLC Siemens, cam kết mang đến cho bạn sản phẩm chính hãng với mức giá tốt nhất.
Sau đây là bảng thông số kỹ thuật chi tiết của sản phẩm:
| Thông số |
Mô tả |
| Mã sản phẩm |
6AG1214-1AF40-5XB0 |
| Dòng sản phẩm |
SIMATIC S7-1200 |
| Loại CPU |
CPU 1214C DC/DC/DC |
| Nguồn cấp |
20.4 – 28.8 V DC |
| Dòng tiêu thụ |
400 mA |
| Bộ nhớ chương trình |
100 KB |
| Bộ nhớ dữ liệu |
10 KB |
| Số lượng đầu vào số (DI) |
14 (24V DC) |
| Số lượng đầu ra số (DO) |
10 (24V DC, 0.5A) |
| Số lượng đầu vào tương tự (AI) |
2 (0-10V) |
| Số lượng đầu ra tương tự (AO) |
0 |
| Tốc độ xử lý |
0.08 µs/lệnh bit |
| Giao tiếp truyền thông |
PROFINET, Ethernet |
| Hỗ trợ thẻ nhớ |
Có, SIMATIC Memory Card |
| Nhiệt độ hoạt động |
0 °C đến +55 °C |
| Kích thước (W x H x D) |
110 mm x 100 mm x 75 mm |
| Trọng lượng |
435 g |
| Tiêu chuẩn bảo vệ |
IP20 |
| Giá bán tham khảo |
Vui lòng liên hệ hotline 08.12.77.88.99 của thanhthienphu.vn để nhận báo giá chính xác nhất. |
2. Cấu tạo sản phẩm 6AG1214-1AF40-5XB0: Thiết kế thông minh cho hiệu suất vượt trội
Sản phẩm 6AG1214-1AF40-5XB0 được thiết kế với cấu trúc mô-đun nhỏ gọn, dễ dàng lắp đặt và tích hợp vào các hệ thống tự động hóa khác nhau. Vỏ ngoài của sản phẩm được làm từ nhựa cao cấp, có khả năng chống va đập tốt, bảo vệ các linh kiện bên trong khỏi tác động của môi trường. Bên trong, các linh kiện điện tử được bố trí khoa học, tối ưu hóa không gian và đảm bảo khả năng tản nhiệt hiệu quả. Thiết kế này không chỉ giúp sản phẩm hoạt động ổn định mà còn kéo dài tuổi thọ, tiết kiệm chi phí bảo trì cho người sử dụng.
Cấu tạo chi tiết của 6AG1214-1AF40-5XB0 bao gồm các thành phần chính sau:
| Thành phần |
Chức năng |
| Bộ xử lý trung tâm (CPU) |
Thực hiện các lệnh logic, xử lý dữ liệu và điều khiển các hoạt động của PLC |
| Bộ nhớ |
Lưu trữ chương trình điều khiển, dữ liệu và các thông số cấu hình |
| Khối đầu vào số (DI) |
Tiếp nhận tín hiệu số từ các cảm biến, công tắc |
| Khối đầu ra số (DO) |
Điều khiển các thiết bị ngoại vi như đèn báo, van điện từ |
| Khối đầu vào tương tự (AI) |
Chuyển đổi tín hiệu tương tự từ các cảm biến thành tín hiệu số |
| Cổng truyền thông |
Kết nối với máy tính, màn hình HMI và các thiết bị khác trong hệ thống |
| Nguồn cấp |
Cung cấp điện áp ổn định cho các linh kiện bên trong |
Mỗi thành phần đều đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định và hiệu quả của PLC. Việc hiểu rõ cấu tạo và chức năng của từng bộ phận sẽ giúp bạn khai thác tối đa tiềm năng của sản phẩm.
3. Các tính năng chính của sản phẩm 6AG1214-1AF40-5XB0
6AG1214-1AF40-5XB0 được tích hợp nhiều tính năng tiên tiến, đáp ứng linh hoạt các yêu cầu tự động hóa từ đơn giản đến phức tạp. Sản phẩm hỗ trợ các ngôn ngữ lập trình theo tiêu chuẩn IEC 61131-3 như Ladder Logic (LAD), Function Block Diagram (FBD) và Structured Text (SCL), cho phép các kỹ sư lựa chọn ngôn ngữ phù hợp với trình độ và yêu cầu của dự án. Bên cạnh đó, sản phẩm còn hỗ trợ các chức năng điều khiển chuyển động, xử lý tín hiệu tốc độ cao và các khối chức năng tích hợp sẵn, giúp đơn giản hóa quá trình lập trình và tiết kiệm thời gian phát triển ứng dụng. Một trong những điểm mạnh của sản phẩm là khả năng kết nối mạng linh hoạt thông qua cổng PROFINET tích hợp, cho phép truyền thông dữ liệu tốc độ cao và dễ dàng tích hợp vào các hệ thống tự động hóa lớn hơn.
Một số tính năng nổi bật của 6AG1214-1AF40-5XB0 có thể kể đến như:
- Xử lý tín hiệu tốc độ cao: Tích hợp bộ đếm tốc độ cao (HSC) lên đến 100 kHz, lý tưởng cho các ứng dụng đếm xung, đo tần số.
- Điều khiển PID: Tích hợp sẵn các khối chức năng PID, giúp dễ dàng triển khai các vòng điều khiển tự động.
- Web server tích hợp: Cho phép giám sát và điều khiển từ xa thông qua trình duyệt web, tăng tính linh hoạt và tiện lợi.
- Bảo mật: Hỗ trợ các tính năng bảo mật như bảo vệ truy cập, bảo vệ know-how, đảm bảo an toàn cho hệ thống.
Với những tính năng vượt trội này, 6AG1214-1AF40-5XB0 là lựa chọn lý tưởng cho các ứng dụng tự động hóa trong nhiều lĩnh vực.
4. Hướng dẫn kết nối sản phẩm 6AG1214-1AF40-5XB0 với phần mềm TIA Portal
Để lập trình và cấu hình cho 6AG1214-1AF40-5XB0, bạn cần sử dụng phần mềm TIA Portal (Totally Integrated Automation Portal) của Siemens. TIA Portal là một môi trường kỹ thuật tích hợp, cung cấp đầy đủ các công cụ cần thiết cho việc phát triển, vận hành và bảo trì các hệ thống tự động hóa. Việc kết nối PLC với phần mềm TIA Portal rất đơn giản và nhanh chóng, giúp bạn tiết kiệm thời gian và công sức.
Dưới đây là các bước chi tiết để kết nối 6AG1214-1AF40-5XB0 với phần mềm TIA Portal:
Chuẩn bị:
- Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản phù hợp trên máy tính.
- Sử dụng cáp Ethernet để kết nối PLC với máy tính.
- Cấp nguồn cho PLC.
Mở phần mềm TIA Portal và tạo một project mới.
Thêm thiết bị:
- Trong cửa sổ “Project tree”, chọn “Add new device”.
- Chọn “Controllers” -> “SIMATIC S7-1200” -> “CPU” -> “CPU 1214C DC/DC/DC”.
- Tìm mã sản phẩm 6AG1214-1AF40-5XB0 và chọn phiên bản firmware phù hợp.
- Nhấn “Add” để thêm thiết bị vào project.
Cấu hình địa chỉ IP:
- Trong cửa sổ “Device configuration”, chọn “PROFINET interface”.
- Đặt địa chỉ IP cho PLC trong cùng dải mạng với máy tính.
- Ghi nhớ địa chỉ IP này để sử dụng trong bước tiếp theo.
Kết nối với PLC:
- Trong thanh công cụ, nhấn vào biểu tượng “Go online”.
- Chọn loại kết nối là “PN/IE” và chọn card mạng tương ứng.
- Trong phần “Select target device”, nhập địa chỉ IP của PLC đã cấu hình ở bước trên.
- Nhấn “Start search” để tìm kiếm PLC.
- Khi PLC được tìm thấy, chọn PLC và nhấn “Go online”.
Sau khi hoàn tất các bước trên, bạn đã kết nối thành công 6AG1214-1AF40-5XB0 với phần mềm TIA Portal và có thể bắt đầu lập trình và cấu hình cho PLC.
5. Cách lập trình sản phẩm 6AG1214-1AF40-5XB0
Việc lập trình cho 6AG1214-1AF40-5XB0 được thực hiện thông qua phần mềm TIA Portal, một môi trường lập trình mạnh mẽ và trực quan. TIA Portal hỗ trợ nhiều ngôn ngữ lập trình khác nhau, cho phép bạn lựa chọn ngôn ngữ phù hợp nhất với kỹ năng và yêu cầu của dự án. Dưới đây là hướng dẫn cơ bản về cách lập trình cho PLC này bằng ngôn ngữ Ladder Logic (LAD), một trong những ngôn ngữ phổ biến nhất trong lập trình PLC.
Tạo chương trình:
- Trong cửa sổ “Program blocks”, nhấn đúp vào “Main [OB1]” để mở trình soạn thảo chương trình.
- Sử dụng các thanh công cụ bên trái để thêm các tiếp điểm, cuộn dây và các khối chức năng vào chương trình.
Lập trình logic:
- Kết nối các tiếp điểm và cuộn dây để tạo thành các mạch logic điều khiển.
- Sử dụng các khối chức năng như Timer, Counter, Compare để thực hiện các chức năng phức tạp hơn.
- Gán địa chỉ I/O cho các tiếp điểm và cuộn dây tương ứng với các đầu vào/đầu ra của PLC.
Tải chương trình xuống PLC:
- Sau khi hoàn thành việc lập trình, nhấn vào biểu tượng “Download to device” trên thanh công cụ.
- Chọn PLC đã kết nối và nhấn “Load” để tải chương trình xuống.
Kiểm tra và gỡ lỗi:
- Chuyển PLC sang chế độ RUN.
- Sử dụng chức năng “Monitoring” trong TIA Portal để theo dõi trạng thái của các biến và các khối chức năng trong chương trình.
- Nếu phát hiện lỗi, hãy sửa đổi chương trình và tải lại xuống PLC.
Ví dụ: Lập trình điều khiển động cơ chạy/dừng bằng hai nút nhấn START và STOP.
| Bước |
Mô tả |
| 1 |
Tạo một network mới trong OB1 |
| 2 |
Thêm tiếp điểm thường mở (NO) cho nút nhấn START, gán địa chỉ I0.0 |
| 3 |
Thêm tiếp điểm thường đóng (NC) cho nút nhấn STOP, gán địa chỉ I0.1 |
| 4 |
Thêm cuộn dây đầu ra, gán địa chỉ Q0.0 (đầu ra điều khiển động cơ) |
| 5 |
Thêm tiếp điểm duy trì (NO) song song với tiếp điểm START, gán địa chỉ Q0.0 |
| 6 |
Tải chương trình xuống PLC và kiểm tra hoạt động |
Lưu ý: Đây chỉ là hướng dẫn cơ bản, để lập trình các ứng dụng phức tạp hơn, bạn cần tham khảo thêm tài liệu hướng dẫn của Siemens và các khóa đào tạo chuyên sâu về TIA Portal.
6. Khắc phục một số lỗi thường gặp trên 6AG1214-1AF40-5XB0
Trong quá trình vận hành, 6AG1214-1AF40-5XB0 có thể gặp phải một số lỗi do nhiều nguyên nhân khác nhau. Việc nhanh chóng xác định và khắc phục các lỗi này là rất quan trọng để đảm bảo hệ thống hoạt động ổn định và giảm thiểu thời gian dừng máy. Dưới đây là một số lỗi thường gặp và cách khắc phục:
Lỗi đèn LED ERROR nhấp nháy đỏ:
Nguyên nhân: Lỗi phần cứng, lỗi chương trình, lỗi cấu hình.
Cách khắc phục:
- Kiểm tra các kết nối, đảm bảo PLC được cấp nguồn đúng cách.
- Sử dụng phần mềm TIA Portal để chẩn đoán lỗi chi tiết.
- Kiểm tra chương trình và cấu hình, sửa đổi nếu cần.
- Nếu lỗi vẫn tiếp diễn, có thể PLC đã bị hỏng phần cứng và cần được thay thế.
Lỗi không kết nối được với PLC:
Nguyên nhân: Sai địa chỉ IP, lỗi cáp mạng, lỗi cấu hình mạng.
Cách khắc phục:
- Kiểm tra địa chỉ IP của PLC và máy tính, đảm bảo chúng nằm trong cùng dải mạng.
- Kiểm tra cáp mạng, thay thế nếu cần.
- Kiểm tra cấu hình mạng trong TIA Portal, đảm bảo đúng thông số.
Lỗi chương trình không chạy như mong muốn:
Nguyên nhân: Lỗi logic trong chương trình, sai địa chỉ I/O.
Cách khắc phục:
- Sử dụng chức năng “Monitoring” trong TIA Portal để theo dõi trạng thái của các biến và các khối chức năng.
- Kiểm tra lại logic của chương trình, sửa đổi nếu cần.
- Kiểm tra lại việc gán địa chỉ I/O, đảm bảo chính xác.
Việc hiểu rõ các nguyên nhân và cách khắc phục lỗi sẽ giúp bạn nhanh chóng đưa hệ thống trở lại hoạt động bình thường, giảm thiểu thiệt hại do dừng máy.
7. Liên hệ thanhthienphu.vn để được tư vấn về 6AG1214-1AF40-5XB0
6AG1214-1AF40-5XB0 là một giải pháp tự động hóa mạnh mẽ, linh hoạt và đáng tin cậy, phù hợp với nhiều ứng dụng khác nhau. Nếu bạn đang tìm kiếm một bộ điều khiển lập trình để nâng cấp hệ thống, tối ưu hóa quy trình sản xuất và nâng cao năng lực cạnh tranh, 6AG1214-1AF40-5XB0 chính là sự lựa chọn hoàn hảo.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng với giá cả cạnh tranh mà còn mang đến dịch vụ tư vấn chuyên nghiệp và tận tâm. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bạn lựa chọn giải pháp phù hợp nhất với nhu cầu của mình. Chúng tôi hiểu rằng mỗi dự án đều có những yêu cầu riêng biệt, và chúng tôi cam kết đồng hành cùng bạn từ khâu tư vấn, thiết kế, triển khai cho đến bảo trì, bảo dưỡng hệ thống.
Lợi ích khi lựa chọn thanhthienphu.vn:
- Sản phẩm chính hãng: Cam kết cung cấp 6AG1214-1AF40-5XB0 chính hãng Siemens, đầy đủ CO, CQ.
- Giá cả cạnh tranh: Luôn cập nhật giá tốt nhất thị trường, mang lại lợi ích tối đa cho khách hàng.
- Tư vấn chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về sản phẩm và ứng dụng.
- Hỗ trợ kỹ thuật 24/7: Sẵn sàng giải đáp mọi thắc mắc và hỗ trợ kỹ thuật mọi lúc, mọi nơi.
- Giao hàng nhanh chóng: Giao hàng tận nơi trên toàn quốc, đảm bảo tiến độ dự án.
Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và trải nghiệm dịch vụ chuyên nghiệp của chúng tôi. Chúng tôi luôn sẵn sàng lắng nghe và đưa ra giải pháp tối ưu nhất cho hệ thống tự động hóa của bạn. Địa chỉ của chúng tôi: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh. Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công. Nâng tầm tự động hóa ngay hôm nay, liên hệ thanhthienphu.vn để được hỗ trợ tận tình.
