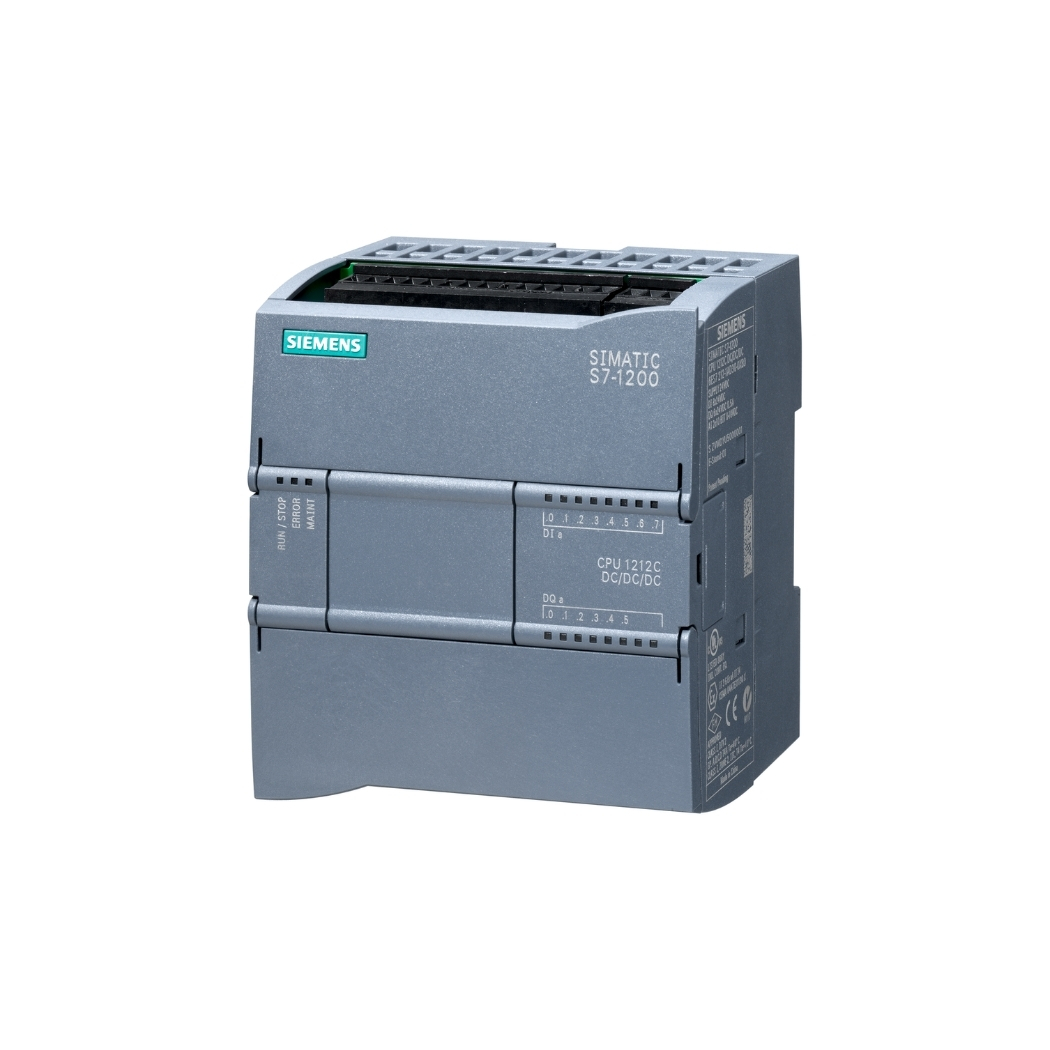

6AG1212-1AE40-2XB0 SIPLUS CPU1212C DC/DC/DC S7-1200

6AG1212-1AE40-2XB0, một bộ lập trình logic khả dụng, là giải pháp tự động hóa lý tưởng cho các kỹ sư điện, kỹ thuật viên điện và quản lý kỹ thuật đang tìm kiếm sự đột phá trong sản xuất. Sản phẩm này, hiện đang có mặt tại thanhthienphu.vn, hứa hẹn sẽ nâng tầm quy trình vận hành, tối ưu năng suất và mang lại bước tiến vượt trội cho doanh nghiệp của bạn, đồng thời tiết kiệm chi phí, gia tăng lợi nhuận và đơn giản hóa dây chuyền sản xuất.

1. Thông tin chi tiết về sản phẩm 6AG1212-1AE40-2XB0

2. Cấu tạo sản phẩm 6AG1212-1AE40-2XB0

6AG1212-1AE40-2XB0 là một thành viên ưu tú trong đại gia đình SIMATIC S7-1200 của Siemens, được thiết kế tỉ mỉ để đáp ứng hoàn hảo các yêu cầu khắt khe của ngành tự động hóa hiện đại. Về cơ bản, sản phẩm này là một khối thống nhất bao gồm các thành phần chính sau:

Khối xử lý trung tâm (CPU): Đây là bộ não của toàn bộ hệ thống, nơi thực thi các chương trình điều khiển, xử lý tín hiệu và đưa ra các quyết định logic. CPU 1212C tích hợp trong sản phẩm được biết đến với hiệu suất ổn định, tốc độ xử lý nhanh, góp phần đáng kể vào việc cải thiện năng suất và hiệu quả chung.

Bộ nhớ:

• Bộ nhớ chương trình: Với dung lượng lên tới 100 KB, cho phép lưu trữ các chương trình điều khiển phức tạp, nhiều lệnh, nhiều hàm, nhiều module chương trình con, đáp ứng nhu cầu đa dạng của các ứng dụng tự động hóa khác nhau.
• Bộ nhớ dữ liệu: 10 KB cho phép lưu trữ các biến, tham số, dữ liệu đầu vào/đầu ra, đảm bảo quá trình hoạt động liên tục và trơn tru.

Khối đầu vào/đầu ra (I/O):

• Đầu vào số (Digital Inputs): 8 đầu vào số nhận tín hiệu từ các cảm biến, công tắc, nút nhấn, giúp hệ thống nắm bắt trạng thái của các thiết bị ngoại vi. Các đầu vào này hoạt động với điện áp 24 V DC, đảm bảo tính tương thích rộng rãi và an toàn.
• Đầu ra số (Digital Outputs): 6 đầu ra số dạng relay cho phép điều khiển trực tiếp các thiết bị chấp hành như đèn báo, van điện từ, động cơ cỡ nhỏ.
• Đầu vào tương tự (Analog Inputs): 2 đầu vào tương tự cho phép kết nối với các cảm biến trả về tín hiệu analog trong dải 0-10V, mở rộng khả năng ứng dụng của sản phẩm trong các bài toán đo lường, điều khiển nhiệt độ, áp suất.

Khối nguồn: Cung cấp nguồn điện ổn định 24 V DC cho toàn bộ hệ thống, đảm bảo hoạt động bền bỉ và tin cậy.

Khối giao tiếp: Hỗ trợ chuẩn giao tiếp PROFINET và Ethernet, cho phép kết nối dễ dàng với các thiết bị khác trong mạng lưới tự động hóa, thuận tiện cho việc giám sát, điều khiển từ xa và truyền tải dữ liệu.

3. Các tính năng chính của sản phẩm 6AG1212-1AE40-2XB0

6AG1212-1AE40-2XB0 không đơn thuần là một thiết bị điều khiển thông thường, mà là một giải pháp toàn diện, mang đến những tính năng vượt trội, hỗ trợ đắc lực cho các kỹ sư và nhà quản lý trong việc nâng cao hiệu quả sản xuất, tối ưu hóa quy trình, giảm thiểu chi phí và gia tăng lợi nhuận trong bối cảnh cạnh tranh gay gắt của thị trường hiện nay. Những tính năng nổi bật đó bao gồm:

• Hiệu suất mạnh mẽ: Được trang bị CPU 1212C tiên tiến, 6AG1212-1AE40-2XB0 sở hữu tốc độ xử lý nhanh, khả năng tính toán vượt trội, cho phép thực thi các chương trình điều khiển phức tạp một cách mượt mà và chính xác, đem lại lợi ích cho người sử dụng, giúp tiết kiệm thời gian, nhân lực, gia tăng năng suất. Theo nghiên cứu của Siemens, S7-1200 có tốc độ xử lý lệnh nhanh hơn tới 40% so với thế hệ trước.
• Khả năng mở rộng linh hoạt: Hệ thống I/O tích hợp sẵn trên 6AG1212-1AE40-2XB0 là nền tảng vững chắc cho các ứng dụng vừa và nhỏ. Tuy nhiên, điểm mạnh của sản phẩm còn nằm ở khả năng mở rộng linh hoạt thông qua các module mở rộng, cho phép bổ sung thêm các đầu vào/đầu ra số, tương tự, các module chức năng đặc biệt, đáp ứng nhu cầu phát triển trong tương lai.
• Lập trình dễ dàng: Sản phẩm hỗ trợ nhiều ngôn ngữ lập trình theo tiêu chuẩn IEC 61131-3, bao gồm LAD (Ladder Diagram), FBD (Function Block Diagram) và SCL (Structured Control Language), mang đến sự linh hoạt cho người dùng trong việc lựa chọn phương pháp lập trình phù hợp với trình độ và sở thích cá nhân, tạo điều kiện thuận lợi cho việc triển khai các dự án tự động hóa.
• Kết nối mạng mạnh mẽ: Với cổng PROFINET tích hợp, 6AG1212-1AE40-2XB0 dễ dàng hòa mình vào mạng lưới tự động hóa rộng lớn, giao tiếp mượt mà với các thiết bị HMI, SCADA, các bộ điều khiển khác, mở ra khả năng giám sát và điều khiển từ xa, thu thập dữ liệu và phân tích hiệu suất hệ thống.
• Tích hợp Web Server: Tính năng Web Server tích hợp cho phép người dùng truy cập và giám sát trạng thái hoạt động của hệ thống thông qua trình duyệt web trên máy tính, điện thoại thông minh hoặc máy tính bảng, mang lại sự tiện lợi và linh hoạt trong việc quản lý và vận hành.
• Bảo mật cao: 6AG1212-1AE40-2XB0 được trang bị các tính năng bảo mật tiên tiến, bảo vệ chương trình điều khiển và dữ liệu khỏi các truy cập trái phép, đảm bảo an toàn và ổn định cho hệ thống, giúp người dùng an tâm về vấn đề an ninh mạng trong thời đại công nghiệp 4.0.

4. Hướng dẫn kết nối sản phẩm 6AG1212-1AE40-2XB0 với phần mềm

Để khai thác tối đa tiềm năng của 6AG1212-1AE40-2XB0, việc kết nối sản phẩm với phần mềm lập trình là bước quan trọng đầu tiên. Dưới đây là hướng dẫn chi tiết từng bước để kết nối sản phẩm với phần mềm TIA Portal – phần mềm lập trình chuyên dụng cho các dòng PLC Siemens, bao gồm cả S7-1200. Hướng dẫn này sẽ giúp bạn thiết lập kết nối một cách nhanh chóng, chính xác và hiệu quả:

Bước 1: Chuẩn bị

Phần cứng:

• Bộ lập trình PLC Siemens 6AG1212-1AE40-2XB0
• Cáp lập trình: Cáp Ethernet tiêu chuẩn
• Máy tính cài đặt phần mềm TIA Portal (phiên bản V14 trở lên)

Phần mềm:

TIA Portal: Tải và cài đặt phần mềm từ trang web chính thức của Siemens. Lưu ý chọn phiên bản tương thích với hệ điều hành máy tính.

Bước 2: Kết nối phần cứng

• Cấp nguồn 24V DC cho PLC 6AG1212-1AE40-2XB0
• Kết nối cáp Ethernet từ cổng PROFINET trên PLC tới cổng Ethernet trên máy tính.
• Đảm bảo các kết nối chắc chắn, không bị lỏng lẻo.

Bước 3: Cấu hình trên TIA Portal

• Khởi động phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới (New Project) hoặc mở dự án hiện có.
• Chọn “Add new device” để thêm thiết bị PLC vào dự án.
• Trong danh sách thiết bị, chọn dòng sản phẩm “SIMATIC S7-1200”, sau đó chọn “CPU” và tìm đến mã sản phẩm “6AG1212-1AE40-2XB0”.
• Chọn “Add”.
• Trong cửa sổ “Device configuration”, chọn tab “PROFINET interface”.
• Thiết lập địa chỉ IP cho PLC. Lưu ý đặt địa chỉ IP trong cùng dải mạng với máy tính. Ví dụ: Địa chỉ IP PLC: 192.168.0.1 – Subnet mask: 255.255.255.0
• Nhấp chuột phải vào tên PLC trong cây dự án (Project tree) và chọn “Go online”.
• Trong cửa sổ “Online & diagnostics”, chọn card mạng máy tính đang kết nối với PLC và nhấn “Go online”.
• Nếu kết nối thành công, trạng thái của PLC sẽ hiển thị là “Online”.

5. Cách lập trình sản phẩm 6AG1212-1AE40-2XB0

Sau khi kết nối thành công, bạn đã sẵn sàng để lập trình cho 6AG1212-1AE40-2XB0. Dưới đây là hướng dẫn cơ bản về cách lập trình sản phẩm với ngôn ngữ LAD trong phần mềm TIA Portal, giúp bạn từng bước tạo ra những chương trình điều khiển hiệu quả:

Bước 1: Tạo chương trình chính (Main OB)

• Trong cây dự án, mở thư mục “Program blocks”.
• Nhấp đúp vào “Main [OB1]” để mở trình soạn thảo chương trình.
• OB1 là khối chương trình chính, được thực thi theo chu kỳ.

Bước 2: Xây dựng chương trình LAD

Sử dụng các thanh công cụ bên trái để thêm các phần tử LAD vào chương trình.

Các phần tử cơ bản bao gồm:

• Tiếp điểm thường mở (NO): Biểu diễn bằng ký hiệu –] [–, đại diện cho điều kiện đầu vào.
• Tiếp điểm thường đóng (NC): Biểu diễn bằng ký hiệu –]/[–, đại diện cho điều kiện đầu vào đảo.
• Cuộn dây (Coil): Biểu diễn bằng ký hiệu —( )–, đại diện cho đầu ra.
• Hộp (Box): Đại diện cho các hàm, khối chức năng.

Kết nối các phần tử lại với nhau để tạo thành mạch logic.

Bước 3: Gán địa chỉ I/O

Gán địa chỉ cho các tiếp điểm và cuộn dây tương ứng với các đầu vào/đầu ra vật lý trên PLC. Ví dụ:

• %I0.0: Đầu vào số thứ nhất
• %Q0.0: Đầu ra số thứ nhất

Có thể sử dụng bảng “PLC tags” để quản lý các biến và địa chỉ I/O.

Bước 4: Viết chương trình điều khiển

Dựa trên yêu cầu điều khiển, xây dựng các mạch logic sử dụng các tiếp điểm, cuộn dây và các hàm chức năng.

Ví dụ: Chương trình điều khiển động cơ chạy khi nhấn nút Start và dừng khi nhấn nút Stop.

• Sử dụng tiếp điểm NO đại diện cho nút Start (%I0.0).
• Sử dụng tiếp điểm NC đại diện cho nút Stop (%I0.1).
• Sử dụng cuộn dây đại diện cho đầu ra điều khiển động cơ (%Q0.0).
• Mắc nối tiếp tiếp điểm NO của nút Start và tiếp điểm NC của nút Stop, sau đó nối với cuộn dây điều khiển động cơ.

Bước 5: Nạp chương trình xuống PLC

• Nhấp chuột phải vào tên PLC trong cây dự án và chọn “Download to device”.
• Chọn “Hardware and software (only changes)” để tải chương trình xuống PLC.
• Nhấn “Load” để bắt đầu quá trình tải.

Bước 6: Kiểm tra và gỡ lỗi

• Chuyển PLC sang chế độ RUN.
• Quan sát trạng thái của các đầu vào/đầu ra trên PLC và trên màn hình giám sát của TIA Portal.
• Sử dụng các công cụ giám sát và gỡ lỗi trong TIA Portal để kiểm tra hoạt động của chương trình và sửa lỗi nếu có.

6. Khắc phục một số lỗi thường gặp với 6AG1212-1AE40-2XB0

Trong quá trình vận hành 6AG1212-1AE40-2XB0, người dùng có thể gặp phải một số lỗi phát sinh. Việc nhanh chóng xác định nguyên nhân và khắc phục kịp thời sẽ giúp đảm bảo hệ thống hoạt động ổn định, giảm thiểu thời gian dừng máy và nâng cao hiệu quả sản xuất. Dưới đây là một số lỗi thường gặp và cách khắc phục tương ứng:

6.1 PLC không lên nguồn

Nguyên nhân:

• Nguồn cấp bị mất
• Cầu chì nguồn bị đứt
• Bộ nguồn của PLC bị hỏng

Cách khắc phục:

• Kiểm tra nguồn cấp 24V DC đầu vào, đảm bảo nguồn điện ổn định.
• Kiểm tra cầu chì bảo vệ, thay thế nếu bị đứt.
• Kiểm tra bộ nguồn của PLC, nếu hỏng cần thay thế PLC mới.

6.2 Lỗi giao tiếp

Nguyên nhân:

• Cáp kết nối bị lỏng hoặc hỏng
• Địa chỉ IP cấu hình sai
• Card mạng máy tính bị lỗi
• Driver không tương thích

Cách khắc phục:

• Kiểm tra cáp kết nối, đảm bảo chắc chắn và không bị đứt.
• Kiểm tra lại địa chỉ IP của PLC và máy tính, đảm bảo trùng dải mạng.
• Kiểm tra card mạng máy tính, thử kết nối với cổng mạng khác hoặc khởi động lại máy.
• Cài đặt lại driver cho card mạng hoặc cập nhật driver mới nhất.

6.3 Lỗi chương trình

Nguyên nhân:

• Lỗi logic trong chương trình
• Gán sai địa chỉ I/O
• Xung đột giữa các chương trình con

Cách khắc phục:

• Sử dụng các công cụ giám sát và gỡ lỗi trong TIA Portal để xác định vị trí lỗi.
• Kiểm tra lại sơ đồ mạch và các câu lệnh trong chương trình.
• Kiểm tra lại bảng gán địa chỉ I/O, đảm bảo chính xác.
• Chia nhỏ chương trình thành các module nhỏ hơn để dễ dàng quản lý và gỡ lỗi.

6.4 Lỗi phần cứng

Nguyên nhân:

• Hỏng các đầu vào/đầu ra
• Hỏng CPU
• Hỏng các module mở rộng

Cách khắc phục:

• Sử dụng đồng hồ vạn năng để kiểm tra các đầu vào/đầu ra, thay thế nếu bị hỏng.
• Liên hệ với nhà cung cấp để được hỗ trợ nếu nghi ngờ CPU hoặc các module mở rộng bị hỏng.
