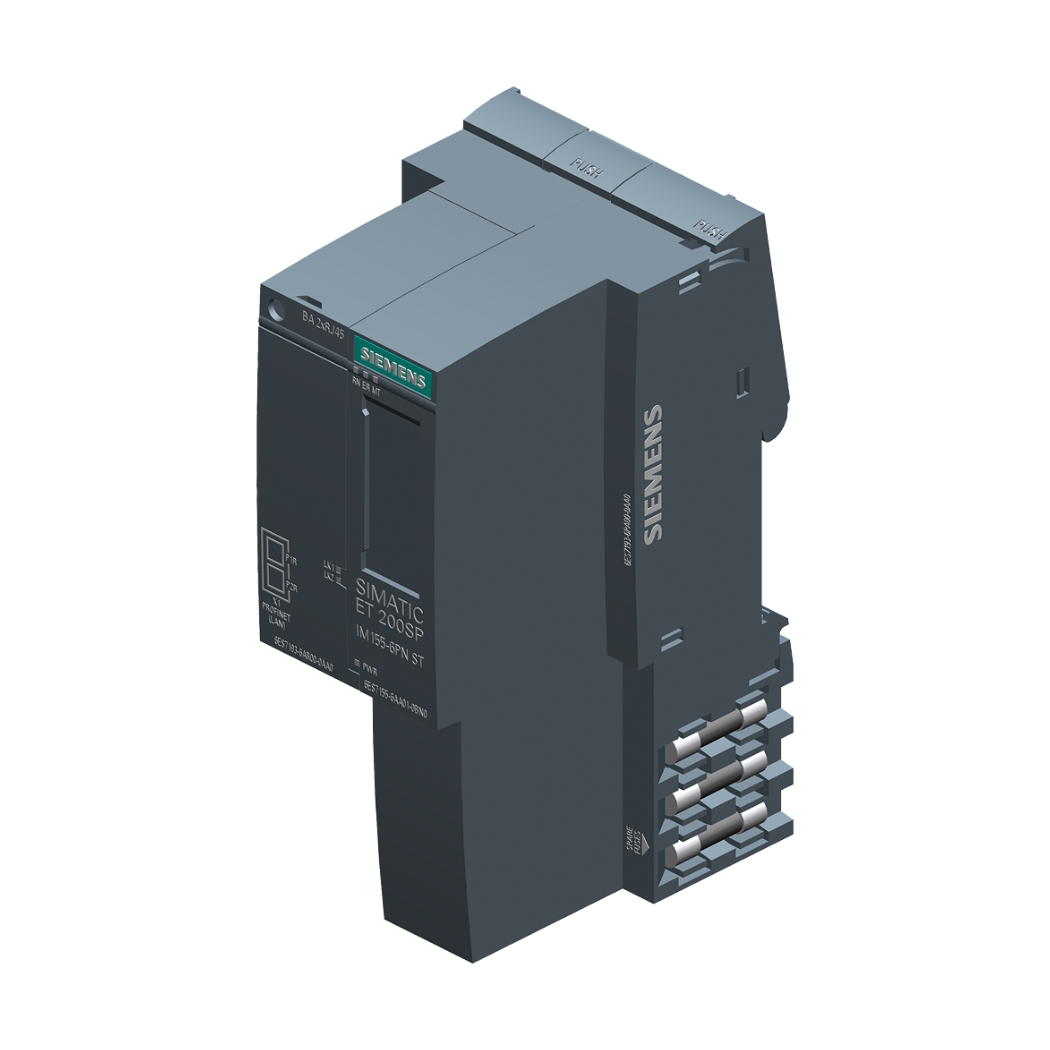

6AG1155-6AU01-7BN0 SIPLUS IM155-6PN ST

6AG1155-6AU01-7BN0 SIPLUS IM155-6PN ST, trạm I/O phân tán, giao diện mạng PROFINET, giải pháp tự động hóa tối ưu cho hệ thống của bạn, đã sẵn sàng tại thanhthienphu.vn.

Nâng tầm hiệu suất, giảm thiểu chi phí, và an tâm vận hành với module giao diện IM155-6PN ST.

1. Thông tin chi tiết về 6AG1155-6AU01-7BN0 SIPLUS IM155-6PN ST

2. Cấu tạo sản phẩm 6AG1155-6AU01-7BN0 SIPLUS IM155-6PN ST

Vỏ ngoài:

• Chất liệu: Nhựa cao cấp, chống cháy, chống va đập, đảm bảo độ bền và an toàn trong môi trường công nghiệp khắc nghiệt.
• Thiết kế: Nhỏ gọn, dạng module, dễ dàng lắp đặt trên thanh DIN rail, tiết kiệm không gian tủ điện.
• Màu sắc: Xám, phù hợp với các thiết bị công nghiệp khác.
• Các chỉ thị LED: Hiển thị trạng thái hoạt động (nguồn, lỗi, truyền thông), giúp dễ dàng theo dõi và chẩn đoán.

Bên trong:

Bộ vi xử lý (CPU): Điều khiển toàn bộ hoạt động của module, xử lý dữ liệu từ các module I/O và giao tiếp với bộ điều khiển trung tâm (PLC).

Bộ nhớ: Lưu trữ cấu hình, chương trình và dữ liệu.

Giao diện PROFINET:

• 2 cổng RJ45: Kết nối mạng PROFINET, hỗ trợ dự phòng vòng (MRP).
• Tốc độ truyền thông: 10/100 Mbit/s.
• Hỗ trợ các dịch vụ PROFINET: I/O, IRT, MRP, PROFIenergy, Shared Device, I-Device.

Giao diện kết nối module I/O:

• Kết nối với các module I/O của dòng ET 200SP.
• Hỗ trợ tối đa 64 module I/O.
• Cung cấp nguồn và truyền thông cho các module I/O.

Khối cấp nguồn:

• Chuyển đổi điện áp 24V DC thành các mức điện áp cần thiết cho các linh kiện bên trong.
• Bảo vệ quá áp, quá dòng, ngắn mạch.

Các linh kiện điện tử khác:

Điện trở, tụ điện, cuộn cảm, IC,… đảm bảo hoạt động ổn định và chính xác của module.

3. Các tính năng chính của 6AG1155-6AU01-7BN0 SIPLUS IM155-6PN ST

Giao diện PROFINET tiên tiến:

• Hỗ trợ giao thức PROFINET IO, một trong những giao thức truyền thông công nghiệp phổ biến nhất hiện nay.
• Tốc độ truyền thông cao (10/100 Mbit/s), đảm bảo truyền dữ liệu nhanh chóng và tin cậy.
• Hỗ trợ dự phòng vòng (MRP – Media Redundancy Protocol), tăng độ tin cậy của hệ thống mạng.
• Hỗ trợ truyền thông đẳng thời (IRT – Isochronous Real Time), cho phép đồng bộ hóa chính xác các thiết bị trong hệ thống.
• Hỗ trợ các dịch vụ PROFINET tiên tiến: PROFIenergy (quản lý năng lượng), Shared Device (chia sẻ thiết bị), I-Device (thiết bị thông minh).

Khả năng kết nối linh hoạt:

• Hỗ trợ tối đa 64 module I/O, cho phép mở rộng hệ thống dễ dàng.
• Tương thích với nhiều loại module I/O khác nhau của dòng ET 200SP (digital, analog, communication, technology modules,…).
• Hỗ trợ cấu hình linh hoạt, cho phép thay đổi số lượng và loại module I/O mà không cần thay đổi module giao diện.

Chức năng chẩn đoán mở rộng:

• Tích hợp web server, cho phép truy cập thông tin chẩn đoán từ xa qua trình duyệt web.
• Cung cấp thông tin chi tiết về trạng thái của module và các module I/O kết nối.
• Hỗ trợ các chức năng chẩn đoán nâng cao như: wire break detection, short-circuit detection, overload detection,…
• Giúp kỹ thuật viên nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy.

Thay thế nóng (hot swapping) module I/O:

• Cho phép thay thế module I/O bị lỗi mà không cần tắt nguồn hệ thống.
• Giảm thiểu thời gian dừng máy và tăng tính sẵn sàng của hệ thống.

Độ bền cao, hoạt động ổn định trong môi trường khắc nghiệt:

• Thiết kế chắc chắn, chống rung, chống sốc.
• Phạm vi nhiệt độ hoạt động rộng (-40 °C đến +70 °C).
• Chống bụi, chống ẩm (IP20).
• Đạt các tiêu chuẩn an toàn và chất lượng quốc tế (CE, UL, CSA, FM, ATEX, IECEx, EAC).

Tích hợp các tính năng an toàn:

• Hỗ trợ các module I/O an toàn (F-modules), cho phép xây dựng các hệ thống an toàn theo tiêu chuẩn SIL (Safety Integrity Level).
• Cung cấp các chức năng an toàn như: emergency stop, safety door monitoring,…

4. Hướng dẫn kết nối 6AG1155-6AU01-7BN0 SIPLUS IM155-6PN ST với phần mềm

Chuẩn bị:

• Phần mềm TIA Portal (Totally Integrated Automation Portal) phiên bản V13 SP1 hoặc cao hơn.
• Module giao diện 6AG1155-6AU01-7BN0 SIPLUS IM155-6PN ST.
• Cáp mạng Ethernet (RJ45).
• Máy tính có cổng Ethernet.
• Nguồn cấp 24V DC.

Các bước thực hiện:

Lắp đặt phần cứng:

• Gắn module IM155-6PN ST lên thanh DIN rail trong tủ điện.
• Kết nối các module I/O vào module IM155-6PN ST.
• Cấp nguồn 24V DC cho module IM155-6PN ST.
• Kết nối cáp mạng Ethernet từ cổng PROFINET của module IM155-6PN ST đến cổng Ethernet của máy tính.

Cài đặt phần mềm TIA Portal:

• Cài đặt phần mềm TIA Portal trên máy tính.
• Cài đặt GSDML file cho module IM155-6PN ST (có thể tải về từ trang web của Siemens).

Tạo project mới trong TIA Portal:

• Mở phần mềm TIA Portal.
• Chọn “Create new project”.
• Đặt tên cho project và chọn đường dẫn lưu trữ.
• Chọn loại PLC (nếu có).

Thêm module IM155-6PN ST vào project:

• Trong cửa sổ “Devices & networks”, chọn “Add new device”.
• Chọn “Interface modules” -> “ET 200SP” -> “IM 155-6PN” -> “6AG1155-6AU01-7BN0”.
• Kéo thả module vào cửa sổ “Network view”.

Cấu hình địa chỉ IP cho module IM155-6PN ST:

• Click chuột phải vào module IM155-6PN ST trong cửa sổ “Network view” và chọn “Properties”.
• Trong tab “General”, chọn “PROFINET interface [X1]”.
• Trong tab “Ethernet addresses”, nhập địa chỉ IP, subnet mask và gateway (nếu cần).
• Đảm bảo địa chỉ IP của module IM155-6PN ST và máy tính nằm trong cùng một dải mạng.

Thêm các module I/O vào project:

• Trong cửa sổ “Device view” của module IM155-6PN ST, chọn “Device configuration”.
• Kéo thả các module I/O tương ứng từ cửa sổ “Hardware catalog” vào các slot tương ứng.

Gán địa chỉ I/O cho các module I/O:

• Click chuột phải vào từng module I/O và chọn “Properties”.
• Trong tab “I/O addresses”, gán địa chỉ I/O cho các kênh của module.

Download cấu hình xuống module IM155-6PN ST:

• Kết nối máy tính với module IM155-6PN ST qua cáp Ethernet.
• Chọn module IM155-6PN ST trong cửa sổ “Project tree”.
• Click vào nút “Download to device” trên thanh công cụ.
• Chọn “PN/IE” làm interface và chọn địa chỉ IP của module IM155-6PN ST.
• Click vào nút “Load”.

Kiểm tra kết nối:

• Sử dụng chức năng Online & Diagnostics của TIA PORTAL để kiểm tra.
• Sau khi download thành công, kiểm tra trạng thái của module IM155-6PN ST và các module I/O.
• Nếu có lỗi, kiểm tra lại các bước trên và khắc phục.

5. Cách lập trình 6AG1155-6AU01-7BN0 SIPLUS IM155-6PN ST

Sử dụng các khối hàm (Function Blocks – FBs) và khối dữ liệu (Data Blocks – DBs):

• TIA Portal cung cấp các khối hàm và khối dữ liệu chuẩn để truy cập và điều khiển các module I/O.
• Sử dụng các khối hàm như “GET” và “PUT” để đọc và ghi dữ liệu từ các module I/O.
• Tạo các khối dữ liệu để lưu trữ dữ liệu đầu vào/đầu ra.

Ngôn ngữ lập trình:

TIA Portal hỗ trợ nhiều ngôn ngữ lập trình khác nhau, bao gồm:

• Ladder Diagram (LAD): Ngôn ngữ lập trình dạng sơ đồ thang, thích hợp cho các ứng dụng điều khiển logic đơn giản.
• Function Block Diagram (FBD): Ngôn ngữ lập trình dạng sơ đồ khối, thích hợp cho các ứng dụng điều khiển phức tạp hơn.
• Structured Text (ST): Ngôn ngữ lập trình dạng văn bản, thích hợp cho các ứng dụng điều khiển phức tạp và xử lý dữ liệu.
• Sequential Function Chart (SFC): Ngôn ngữ lập trình dạng sơ đồ trạng thái, thích hợp cho các ứng dụng điều khiển tuần tự.

Ví dụ lập trình:

• Đọc dữ liệu từ một module đầu vào số (Digital Input):

  // Sử dụng khối hàm GET để đọc dữ liệu từ module đầu vào số
  // Địa chỉ đầu vào: I0.0
  // Biến lưu trữ giá trị: Input_Value (BOOL)

  GET(EN := TRUE,
      REQ := TRUE,
      ID := Hardware_Identifier_Of_Digital_Input_Module,
      ADDR := P#I0.0,
      RECORD => Input_Value);


• Ghi dữ liệu ra một module đầu ra số (Digital Output):

  // Sử dụng khối hàm PUT để ghi dữ liệu ra module đầu ra số
  // Địa chỉ đầu ra: Q0.0
  // Giá trị cần ghi: TRUE
  // Biến điều khiển: Output_Control (BOOL)

  PUT(EN := TRUE,
      REQ := Output_Control,
      ID := Hardware_Identifier_Of_Digital_Output_Module,
      ADDR := P#Q0.0,
      RECORD := TRUE);


Sử dụng các công cụ hỗ trợ của TIA Portal:

• Watch table: Theo dõi giá trị của các biến trong quá trình chạy chương trình.
• Force table: Gán giá trị cưỡng bức cho các biến, hữu ích cho việc kiểm tra và gỡ lỗi.
• Online & diagnostics: Kiểm tra trạng thái của PLC và các module I/O, xem thông tin lỗi.
• Trace: Ghi lại quá trình thay đổi giá trị của các biến, giúp phân tích các sự kiện xảy ra trong hệ thống.

6. Khắc phục một số lỗi thường gặp khi sử dụng 6AG1155-6AU01-7BN0 SIPLUS IM155-6PN ST

Lỗi mất kết nối PROFINET:

Nguyên nhân:

• Cáp mạng bị lỏng, hỏng hoặc không đúng chuẩn.
• Địa chỉ IP của module IM155-6PN ST bị trùng với thiết bị khác trong mạng.
• Cấu hình mạng PROFINET không chính xác.
• Switch mạng bị lỗi.
• Nhiễu điện từ.

Khắc phục:

• Kiểm tra cáp mạng, đảm bảo kết nối chắc chắn và cáp không bị hư hỏng. Thay thế cáp nếu cần.
• Kiểm tra địa chỉ IP của module IM155-6PN ST và các thiết bị khác trong mạng, đảm bảo không bị trùng lặp.
• Kiểm tra cấu hình mạng PROFINET trong TIA Portal, đảm bảo các thông số (địa chỉ IP, subnet mask, gateway) được cấu hình chính xác.
• Kiểm tra switch mạng, đảm bảo switch hoạt động bình thường. Khởi động lại switch nếu cần.
• Sử dụng cáp mạng chống nhiễu và đi dây cáp mạng cách xa các nguồn gây nhiễu (như động cơ, biến tần).

Lỗi module I/O không hoạt động:

Nguyên nhân:

• Module I/O bị hỏng.
• Kết nối giữa module I/O và module IM155-6PN ST không tốt.
• Cấu hình module I/O trong TIA Portal không chính xác.
• Nguồn cấp cho module I/O không đủ.

Khắc phục:

• Kiểm tra đèn LED trên module I/O, nếu đèn báo lỗi thì có thể module đã bị hỏng. Thay thế module nếu cần.
• Kiểm tra kết nối giữa module I/O và module IM155-6PN ST, đảm bảo kết nối chắc chắn.
• Kiểm tra cấu hình module I/O trong TIA Portal, đảm bảo đúng loại module và địa chỉ I/O.
• Kiểm tra nguồn cấp cho module I/O, đảm bảo đủ điện áp và dòng điện.

Lỗi chẩn đoán (diagnostic error):

Nguyên nhân:

• Module IM155-6PN ST hoặc module I/O phát hiện lỗi.
• Cấu hình chẩn đoán không chính xác.

Khắc phục:

• Sử dụng chức năng Online & diagnostics trong TIA Portal để xem thông tin chi tiết về lỗi.
• Kiểm tra đèn LED trên module IM155-6PN ST và các module I/O để xác định vị trí lỗi.
• Khắc phục lỗi theo hướng dẫn trong tài liệu của Siemens hoặc liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn.

Lỗi cấu hình (configuration error):

Nguyên nhân:

• Cấu hình phần cứng trong TIA Portal không khớp với phần cứng thực tế.
• Phiên bản firmware của module IM155-6PN ST không tương thích với phiên bản TIA Portal.

Khắc phục:

• Kiểm tra lại cấu hình phần cứng trong TIA Portal, đảm bảo khớp với phần cứng thực tế (loại module, số lượng module, địa chỉ I/O).
• Cập nhật firmware của module IM155-6PN ST lên phiên bản mới nhất (nếu có).

Lỗi truyền thông đẳng thời (IRT error):

Nguyên nhân:

• Cấu hình không chính xác
• Thời gian đáp ứng không đủ

Khắc phục:

• Kiểm tra cấu hình IRT trong TIA Portal.
• Giảm số lượng thiết bị IRT trong mạng.
• Tăng băng thông mạng.
