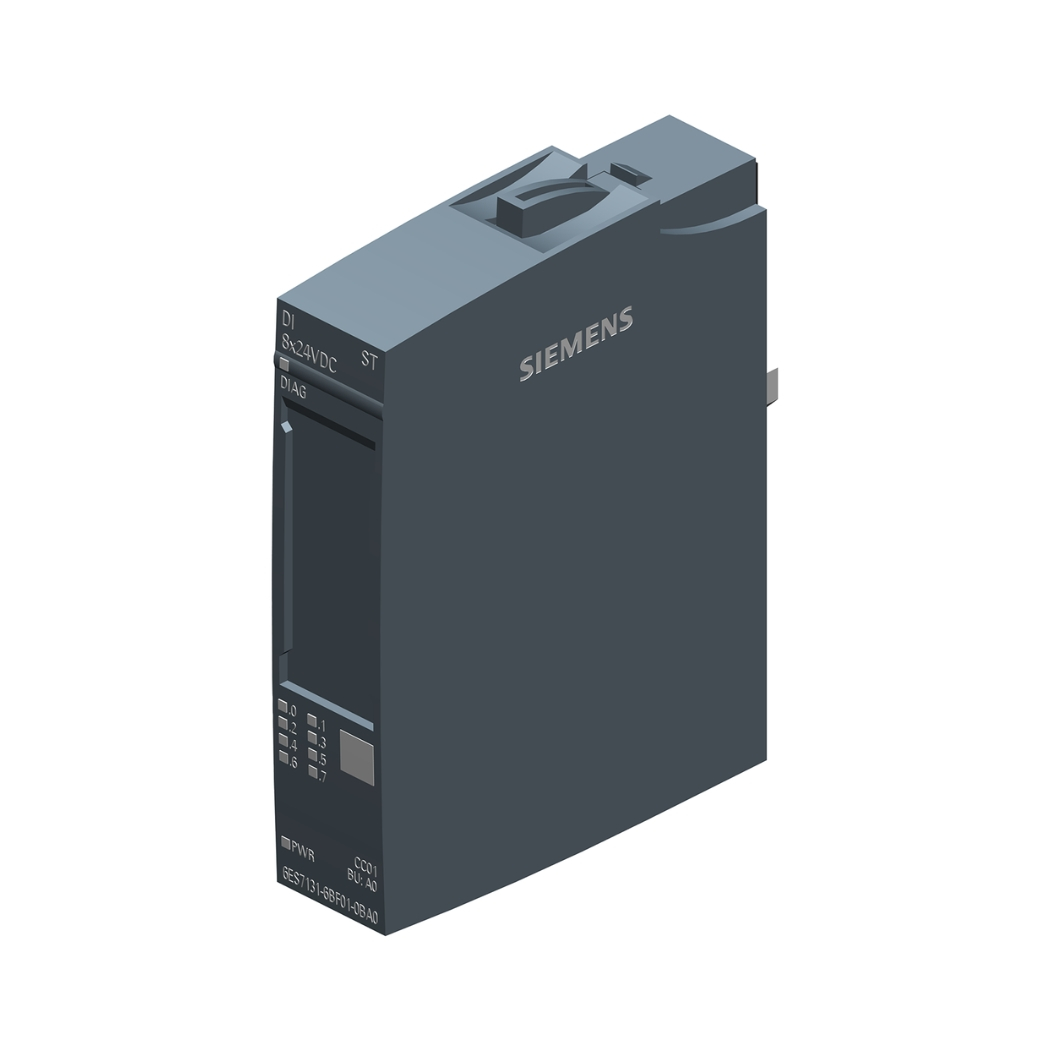

6AG1132-6BD20-7CA0 SIPLUS ET200SP Modules, giải pháp mô-đun I/O phân tán tiên tiến từ Siemens, mang đến sự linh hoạt, độ tin cậy và hiệu suất vượt trội cho hệ thống tự động hóa của bạn, thay thế hoàn hảo cho các thiết bị điều khiển logic lập trình truyền thống.
thanhthienphu.vn tự hào cung cấp sản phẩm chính hãng, dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn nâng tầm hệ thống, tối ưu hóa quy trình sản xuất, kiến tạo tương lai tự động hóa rực rỡ.
1. Thông tin chi tiết về 6AG1132-6BD20-7CA0 SIPLUS ET200SP Modules
| Đặc tính kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6AG1132-6BD20-7CA0 |
| Dòng sản phẩm | SIPLUS ET200SP |
| Loại mô-đun | Mô-đun đầu vào số (Digital Input) |
| Số kênh đầu vào | 16 |
| Điện áp đầu vào | 24V DC |
| Dòng điện đầu vào | 3.8 mA (typical) |
| Thời gian trễ đầu vào (Input delay time) | Có thể cấu hình (0.05 ms đến 20 ms) |
| Chuẩn truyền thông | PROFINET, PROFIBUS (với mô-đun giao tiếp tương ứng) |
| Nhiệt độ hoạt động | -40 °C đến +70 °C |
| Độ ẩm hoạt động | 5% đến 95% RH (không ngưng tụ) |
| Cấp bảo vệ | IP20 |
| Kích thước (WxHxD) | 15 x 73 x 58 mm |
| Trọng lượng | Khoảng 40 g |
| Chứng chỉ | CE, UL, cULus, FM, EAC, RCM, KC, RoHS |
2. Cấu tạo 6AG1132-6BD20-7CA0 SIPLUS ET200SP Modules
Sản Phẩm 6AG1132-6BD20-7CA0 được cấu tạo từ các thành phần chính sau:
- Vỏ mô-đun: Được làm bằng nhựa cao cấp, có khả năng chống cháy và chịu va đập tốt, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Đầu nối (Terminal): Dùng để kết nối dây tín hiệu từ các cảm biến hoặc thiết bị ngoại vi.
- Khối xử lý trung tâm (CPU): Đảm nhiệm chức năng xử lý tín hiệu đầu vào, thực hiện các thuật toán và giao tiếp với các mô-đun khác.
- Mạch giao tiếp: Cho phép mô-đun kết nối với các thiết bị khác trong hệ thống thông qua các chuẩn truyền thông như PROFINET hoặc PROFIBUS.
- Các linh kiện điện tử: Bao gồm các điện trở, tụ điện, IC và các linh kiện khác, đảm bảo hoạt động chính xác và ổn định của mô-đun.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của mô-đun, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
3. Các tính năng chính của 6AG1132-6BD20-7CA0 SIPLUS ET200SP Modules
Sản phẩm 6AG1132-6BD20-7CA0, một phần của dòng SIPLUS ET200SP, không chỉ là một mô-đun đầu vào số thông thường, mà còn là một giải pháp toàn diện cho hệ thống tự động hóa của bạn. Hãy cùng khám phá những tính năng vượt trội của sản phẩm này:
Độ tin cậy tuyệt đối:
- Được thiết kế để hoạt động liên tục trong môi trường công nghiệp khắc nghiệt, với khả năng chống chịu nhiệt độ, độ ẩm, bụi bẩn và rung động vượt trội so với các sản phẩm thông thường.
- Tuân thủ các tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo hoạt động ổn định và bền bỉ trong thời gian dài.
Hiệu suất vượt trội:
- Xử lý tín hiệu đầu vào nhanh chóng và chính xác, giúp hệ thống phản ứng kịp thời với các thay đổi.
- Hỗ trợ nhiều tính năng chẩn đoán lỗi, giúp người dùng dễ dàng phát hiện và khắc phục sự cố.
Linh hoạt và dễ dàng tích hợp:
- Có thể kết nối với nhiều loại cảm biến và thiết bị ngoại vi khác nhau, đáp ứng nhu cầu đa dạng của các ứng dụng.
- Dễ dàng cấu hình và lập trình thông qua phần mềm TIA Portal của Siemens, giúp tiết kiệm thời gian và công sức.
Mở rộng dễ dàng:
Kết hợp hoàn hảo với các module khác trong cùng hệ ET200SP, cho phép mở rộng quy mô dễ dàng, gia tăng số lượng I/O khi có nhu cầu.
Tiết kiệm chi phí:
- Thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt trong tủ điện.
- Tiêu thụ điện năng thấp, giúp giảm chi phí vận hành.
- Độ bền cao, giảm thiểu chi phí bảo trì và thay thế.
4. Hướng dẫn kết nối 6AG1132-6BD20-7CA0 SIPLUS ET200SP Modules với phần mềm
Để kết nối mô-đun 6AG1132-6BD20-7CA0 với phần mềm, bạn cần thực hiện các bước sau:
Chuẩn bị:
- Mô-đun 6AG1132-6BD20-7CA0.
- Đế cắm (BaseUnit) phù hợp với mô-đun.
- Cáp mạng Ethernet (nếu sử dụng giao thức PROFINET) hoặc cáp PROFIBUS (nếu sử dụng giao thức PROFIBUS).
- Phần mềm TIA Portal (Totally Integrated Automation Portal) của Siemens.
- Nguồn 24VDC.
Lắp đặt phần cứng:
- Gắn mô-đun 6AG1132-6BD20-7CA0 vào đế cắm.
- Kết nối nguồn 24V DC vào đế cắm.
- Kết nối cáp mạng Ethernet hoặc cáp PROFIBUS vào mô-đun giao tiếp (ví dụ: IM155-6 PN/DP) của hệ thống ET200SP.
Cấu hình phần cứng trong TIA Portal:
- Mở phần mềm TIA Portal.
- Tạo một dự án mới hoặc mở dự án hiện có.
- Thêm thiết bị ET200SP vào dự án (Device & Networks).
- Thêm mô-đun 6AG1132-6BD20-7CA0 vào cấu hình phần cứng của ET200SP.
- Cấu hình địa chỉ IP (nếu sử dụng PROFINET) hoặc địa chỉ PROFIBUS (nếu sử dụng PROFIBUS) cho mô-đun giao tiếp.
- Cấu hình các thông số đầu vào cho mô-đun 6AG1132-6BD20-7CA0 (ví dụ: thời gian trễ, kiểu tín hiệu).
Kết nối với PLC:
- Thêm PLC (ví dụ: S7-1200, S7-1500) vào dự án.
- Kết nối PLC với ET200SP thông qua mạng PROFINET hoặc PROFIBUS.
- Cấu hình kết nối giữa PLC và ET200SP trong phần mềm.
Tải cấu hình xuống thiết bị:
- Chọn PLC và ET200SP trong cây dự án.
- Nhấp chuột phải và chọn “Download to device”.
- Chọn các thông số cần tải xuống (ví dụ: Hardware configuration, Software).
- Nhấp vào nút “Load” để bắt đầu quá trình tải xuống.
Sau khi hoàn thành các bước trên, bạn đã kết nối thành công mô-đun 6AG1132-6BD20-7CA0 với phần mềm TIA Portal và có thể bắt đầu lập trình.
5. Cách lập trình 6AG1132-6BD20-7CA0 SIPLUS ET200SP Modules
Việc lập trình cho mô-đun 6AG1132-6BD20-7CA0 được thực hiện thông qua phần mềm TIA Portal của Siemens. Dưới đây là các bước cơ bản để lập trình mô-đun này:
Tạo chương trình:
- Trong TIA Portal, tạo một khối chương trình (ví dụ: OB1, FC, FB) trong PLC.
- Viết chương trình để đọc dữ liệu từ các đầu vào của mô-đun 6AG1132-6BD20-7CA0.
Sử dụng các lệnh đọc đầu vào:
- Sử dụng các lệnh đọc đầu vào số (ví dụ: I, %I) để truy cập dữ liệu từ các kênh đầu vào của mô-đun.
- Ví dụ: Nếu bạn muốn đọc giá trị của kênh đầu vào số 0 của mô-đun, bạn có thể sử dụng lệnh
I0.0hoặc%I0.0.
Xử lý dữ liệu:
- Sử dụng các lệnh logic, toán học và các lệnh khác để xử lý dữ liệu đầu vào theo yêu cầu của ứng dụng.
- Ví dụ: Bạn có thể sử dụng lệnh so sánh (
==,!=,<,>,<=,>=) để kiểm tra trạng thái của các đầu vào và thực hiện các hành động tương ứng.
Ghi dữ liệu ra đầu ra (nếu cần):
- Nếu bạn cần điều khiển các thiết bị đầu ra dựa trên giá trị của các đầu vào, bạn có thể sử dụng các lệnh ghi đầu ra số (ví dụ: Q, %Q) để điều khiển các đầu ra của PLC hoặc các mô-đun đầu ra khác.
Tải chương trình xuống PLC:
- Sau khi viết xong chương trình, chọn PLC trong cây dự án.
- Nhấp chuột phải và chọn “Download to device”.
- Chọn các thông số cần tải xuống (ví dụ: Software).
- Nhấp vào nút “Load” để bắt đầu quá trình tải xuống.
Ví dụ:
Giả sử bạn muốn bật một đèn báo (kết nối với đầu ra Q0.0 của PLC) khi cảm biến (kết nối với đầu vào I0.0 của mô-đun 6AG1132-6BD20-7CA0) được kích hoạt. Bạn có thể viết chương trình sau trong TIA Portal:
NETWORK 1
TITLE = "Bật đèn báo khi cảm biến được kích hoạt"
LD I0.0 // Đọc giá trị của đầu vào I0.0
= Q0.0 // Ghi giá trị vào đầu ra Q0.0
6. Khắc phục một số lỗi thường gặp trên 6AG1132-6BD20-7CA0 SIPLUS ET200SP Modules
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED SF (System Fault) trên mô-đun sáng đỏ | Lỗi phần cứng, lỗi cấu hình, lỗi truyền thông | Kiểm tra kết nối phần cứng, kiểm tra cấu hình trong TIA Portal, kiểm tra cáp mạng/PROFIBUS, thay thế mô-đun nếu cần |
| Đèn LED DIAG (Diagnostics) trên mô-đun nhấp nháy | Lỗi chẩn đoán, cảnh báo | Sử dụng TIA Portal để đọc thông tin chẩn đoán chi tiết, kiểm tra các thông số đầu vào, kiểm tra nguồn cấp, kiểm tra môi trường hoạt động |
| Không đọc được giá trị từ đầu vào | Dây kết nối lỏng/hỏng, cảm biến hỏng, cấu hình sai | Kiểm tra dây kết nối, kiểm tra cảm biến, kiểm tra cấu hình trong TIA Portal |
| Giá trị đọc được từ đầu vào không chính xác | Nhiễu điện từ, cảm biến bị lỗi, cấu hình sai | Sử dụng cáp chống nhiễu, kiểm tra cảm biến, kiểm tra cấu hình trong TIA Portal, sử dụng bộ lọc tín hiệu nếu cần |
| Lỗi truyền thông | Cấu hình địa chỉ IP/PROFIBUS sai, cáp mạng/PROFIBUS lỏng/hỏng, lỗi trên mô-đun giao tiếp | Kiểm tra cấu hình địa chỉ IP/PROFIBUS, kiểm tra cáp mạng/PROFIBUS, kiểm tra mô-đun giao tiếp, khởi động lại hệ thống |
| Mô-đun không hoạt động | Nguồn cấp không đủ, mô-đun bị hỏng | Kiểm tra nguồn cấp, thay thế mô-đun nếu cần |
