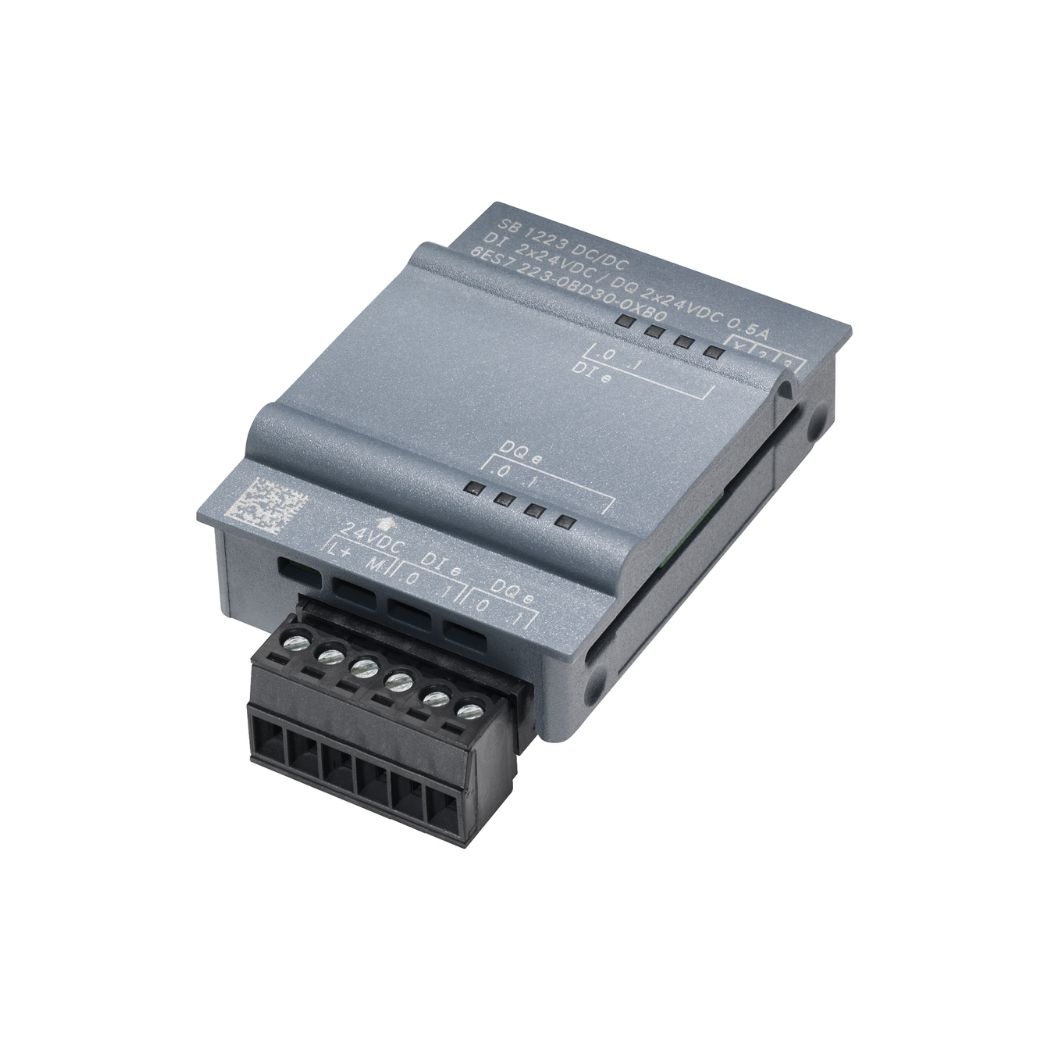

6ES7223-3BD30-0XB0 Module SB1223 2DI/2DQ S7-1200

6ES7223-3BD30-0XB0 là một mô-đun mở rộng đầu vào/đầu ra kỹ thuật số, một thiết bị ngoại vi quan trọng cho các hệ thống tự động hóa, giúp bạn nâng cấp và tối ưu hóa quy trình sản xuất hiệu quả. Mô-đun số Siemens 6ES7223-3BD30-0XB0 mang lại giải pháp hoàn hảo, giúp doanh nghiệp nâng cao năng suất, tiết kiệm chi phí và đảm bảo an toàn lao động.

1. Thông tin chi tiết về sản phẩm 6ES7223-3BD30-0XB0

Mô-đun mở rộng đầu vào/đầu ra kỹ thuật số 6ES7223-3BD30-0XB0 là một thành phần quan trọng trong hệ thống tự động hóa, đặc biệt là trong các ứng dụng điều khiển logic lập trình (PLC) Siemens S7-1200. Sản phẩm này được thiết kế để mở rộng khả năng kết nối của PLC, cho phép hệ thống xử lý nhiều tín hiệu đầu vào và đầu ra hơn, từ đó đáp ứng các yêu cầu điều khiển phức tạp trong các ngành công nghiệp khác nhau. Việc hiểu rõ thông số kỹ thuật và cách thức hoạt động của 6ES7223-3BD30-0XB0 sẽ giúp các kỹ sư, kỹ thuật viên và nhà quản lý tối ưu hóa quy trình sản xuất, nâng cao hiệu suất và đảm bảo an toàn cho hệ thống.

Với thiết kế nhỏ gọn, độ bền cao và khả năng hoạt động ổn định, 6ES7223-3BD30-0XB0 là sự lựa chọn lý tưởng cho các doanh nghiệp mong muốn nâng cấp hệ thống điều khiển của mình. Sản phẩm này không chỉ giúp tiết kiệm không gian lắp đặt mà còn giảm thiểu chi phí bảo trì, thay thế. Bên cạnh đó, việc tích hợp dễ dàng với PLC S7-1200 thông qua phần mềm lập trình TIA Portal giúp đơn giản hóa quá trình cấu hình và lập trình, tiết kiệm thời gian và công sức cho người dùng. Để có cái nhìn tổng quan và chi tiết hơn về mô-đun mở rộng này, chúng ta sẽ đi sâu vào bảng thông tin chi tiết dưới đây.

2. Cấu tạo sản phẩm 6ES7223-3BD30-0XB0

Mô-đun mở rộng đầu vào/đầu ra kỹ thuật số 6ES7223-3BD30-0XB0 được thiết kế với cấu trúc khoa học, tối ưu hóa cho việc lắp đặt và vận hành trong môi trường công nghiệp. Mỗi bộ phận của sản phẩm đều đóng vai trò quan trọng, góp phần tạo nên hiệu suất và độ tin cậy cao. Hiểu rõ cấu tạo của 6ES7223-3BD30-0XB0 không chỉ giúp người dùng dễ dàng lắp đặt, bảo trì mà còn hỗ trợ trong việc chẩn đoán và khắc phục sự cố khi cần thiết. Hãy cùng khám phá chi tiết từng thành phần cấu tạo nên mô-đun này.

Từ vỏ bảo vệ chắc chắn đến các đầu nối tín hiệu tiện lợi, mỗi chi tiết đều được Siemens tính toán kỹ lưỡng nhằm mang lại sự tiện dụng và an toàn tối đa cho người sử dụng. Không chỉ dừng lại ở đó, việc bố trí các đèn LED báo trạng thái hoạt động một cách trực quan giúp người dùng dễ dàng theo dõi và kiểm soát tình trạng của thiết bị. Bài viết này sẽ cung cấp cái nhìn toàn diện về cấu tạo của 6ES7223-3BD30-0XB0, từ đó giúp bạn hiểu rõ hơn về cách thức hoạt động và ứng dụng của nó trong hệ thống tự động hóa.

Mô-đun 6ES7223-3BD30-0XB0 bao gồm các thành phần chính sau:

Vỏ bảo vệ:

• Chất liệu nhựa cao cấp, chống cháy, bảo vệ các linh kiện bên trong khỏi tác động cơ học và môi trường.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt trên thanh DIN rail.

Đèn LED báo trạng thái:

• Đèn LED nguồn (PWR): Báo hiệu trạng thái cấp nguồn cho mô-đun.
• Đèn LED lỗi (DIAG): Báo hiệu khi có lỗi xảy ra trên mô-đun.
• Đèn LED đầu vào số (DI): Mỗi đầu vào số có một đèn LED tương ứng, sáng khi đầu vào được kích hoạt.
• Đèn LED đầu ra số (DO): Mỗi đầu ra số có một đèn LED tương ứng, sáng khi đầu ra được kích hoạt.

Khối đầu cuối có thể tháo rời:

• Cho phép kết nối dây dẫn dễ dàng, thuận tiện cho việc bảo trì và thay thế.
• Đánh dấu rõ ràng các đầu vào/đầu ra giúp tránh nhầm lẫn khi đấu dây.

Cổng kết nối:

• Cổng kết nối với PLC S7-1200 thông qua bus hệ thống.
• Cổng kết nối nguồn 24V DC.

Mạch điện tử:

• Bao gồm các linh kiện điện tử chất lượng cao, đảm bảo độ chính xác và độ bền.
• Tích hợp mạch cách ly quang học bảo vệ PLC và các thiết bị khác khỏi nhiễu điện.
• Mạch xử lý tín hiệu số, chuyển đổi tín hiệu từ các cảm biến thành tín hiệu số để PLC xử lý.
• Mạch điều khiển đầu ra, đóng cắt các relay để điều khiển các thiết bị ngoại vi.

Bảng thống kê về cấu tạo và chức năng

3. Các tính năng chính của sản phẩm 6ES7223-3BD30-0XB0

Mô-đun mở rộng đầu vào/đầu ra kỹ thuật số 6ES7223-3BD30-0XB0 không chỉ là một thiết bị mở rộng thông thường mà còn là một giải pháp toàn diện cho các hệ thống tự động hóa hiện đại. Sản phẩm này sở hữu nhiều tính năng ưu việt, đáp ứng nhu cầu đa dạng của các ứng dụng công nghiệp. Từ khả năng mở rộng linh hoạt, tích hợp dễ dàng với PLC S7-1200 đến độ bền và độ tin cậy cao, 6ES7223-3BD30-0XB0 mang đến cho người dùng sự an tâm và hiệu quả trong vận hành. Hãy cùng khám phá những tính năng nổi bật làm nên sự khác biệt của mô-đun này.

Những tính năng này không chỉ giúp nâng cao hiệu suất và độ chính xác của hệ thống điều khiển mà còn góp phần tiết kiệm chi phí vận hành và bảo trì. Việc tích hợp các công nghệ tiên tiến như cách ly quang học và bảo vệ quá tải giúp bảo vệ an toàn cho cả hệ thống và người vận hành. Bên cạnh đó, khả năng chẩn đoán lỗi thông minh và hiển thị trạng thái hoạt động rõ ràng giúp người dùng dễ dàng giám sát và xử lý sự cố. Bài viết này sẽ đi sâu phân tích từng tính năng chính của 6ES7223-3BD30-0XB0, từ đó giúp bạn hiểu rõ hơn về giá trị mà sản phẩm này mang lại.

Mở rộng đầu vào/đầu ra số:

• Cung cấp thêm 16 đầu vào số và 16 đầu ra số cho PLC S7-1200, tăng khả năng kết nối và điều khiển.
• Hỗ trợ nhiều loại tín hiệu đầu vào số 24V DC, phù hợp với hầu hết các loại cảm biến thông dụng.
• Đầu ra số dạng relay, cho phép đóng cắt trực tiếp các thiết bị có công suất vừa phải (2A mỗi kênh).

Tích hợp dễ dàng:

• Kết nối trực tiếp với PLC S7-1200 thông qua bus hệ thống, không cần cáp kết nối riêng.
• Tự động nhận diện cấu hình khi kết nối với PLC, đơn giản hóa quá trình cài đặt.
• Lập trình và cấu hình dễ dàng thông qua phần mềm TIA Portal.

Độ tin cậy cao:

• Sản xuất theo tiêu chuẩn công nghiệp nghiêm ngặt của Siemens, đảm bảo độ bền và tuổi thọ cao.
• Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt, nhiệt độ từ -20 °C đến 60 °C.
• Tích hợp mạch bảo vệ chống ngắn mạch, quá áp, quá dòng, bảo vệ an toàn cho hệ thống.

Cách ly quang học:

• Tích hợp cách ly quang học giữa các kênh đầu vào/đầu ra và giữa đầu vào/đầu ra với PLC.
• Bảo vệ PLC và các thiết bị khác khỏi nhiễu điện, tăng độ ổn định và tin cậy của hệ thống.
• Giảm thiểu nguy cơ hư hỏng do đột biến điện áp.

Chẩn đoán lỗi:

• Tích hợp chức năng chẩn đoán lỗi, phát hiện các lỗi như mất kết nối, ngắn mạch, quá tải.
• Đèn LED báo lỗi giúp người dùng dễ dàng xác định vị trí và nguyên nhân lỗi.
• Thông tin lỗi được truyền về PLC và hiển thị trên phần mềm TIA Portal, hỗ trợ xử lý sự cố nhanh chóng.

Bảng so sánh tính năng với các mô-đun tương tự:

4. Hướng dẫn kết nối sản phẩm 6ES7223-3BD30-0XB0 với phần mềm

Để khai thác tối đa tiềm năng của mô-đun mở rộng 6ES7223-3BD30-0XB0, việc kết nối và cấu hình đúng cách với phần mềm lập trình là vô cùng quan trọng. Hướng dẫn này sẽ cung cấp cho bạn các bước chi tiết để kết nối mô-đun với PLC S7-1200 và cấu hình thông qua phần mềm TIA Portal – một công cụ lập trình mạnh mẽ và thân thiện của Siemens. Bằng cách làm theo các hướng dẫn này, bạn sẽ có thể nhanh chóng tích hợp mô-đun vào hệ thống của mình và bắt đầu lập trình cho các ứng dụng tự động hóa mong muốn. Hãy cùng bắt đầu quá trình kết nối và khám phá sức mạnh của 6ES7223-3BD30-0XB0.

Quá trình kết nối không chỉ đơn thuần là gắn cáp và bật nguồn. Nó đòi hỏi sự chính xác trong từng bước, từ việc cài đặt phần mềm, kết nối phần cứng, đến cấu hình các thông số kỹ thuật. Hướng dẫn này sẽ cung cấp cho bạn cái nhìn tổng quan và chi tiết về từng bước, giúp bạn tránh được những sai sót thường gặp và tiết kiệm thời gian. Chúng tôi sẽ sử dụng các hình ảnh minh họa rõ ràng và các ví dụ cụ thể để bạn dễ dàng hình dung và thực hiện. Hãy cùng khám phá cách kết nối 6ES7223-3BD30-0XB0 với phần mềm và mở ra cánh cửa đến với thế giới tự động hóa đầy tiềm năng.

Bước 1: Chuẩn bị

• Đảm bảo bạn đã cài đặt phần mềm TIA Portal phiên bản V13 trở lên trên máy tính.
• Chuẩn bị cáp Profinet để kết nối PLC S7-1200 với máy tính (nếu cần thiết lập mạng).
• Đảm bảo PLC S7-1200 và mô-đun 6ES7223-3BD30-0XB0 đã được lắp đặt đúng cách và cấp nguồn.

Bước 2: Kết nối phần cứng

1. Gắn mô-đun 6ES7223-3BD30-0XB0 vào bên phải PLC S7-1200 thông qua cơ cấu trượt và khớp nối.
2. Đảm bảo mô-đun được gắn chắc chắn và các chân kết nối tiếp xúc tốt.
3. Cấp nguồn 24V DC cho mô-đun thông qua khối đầu cuối.

Bước 3: Cấu hình phần cứng trong TIA Portal

1. Mở phần mềm TIA Portal và tạo một dự án mới hoặc mở dự án hiện có.
2. Trong cửa sổ “Project tree”, chọn “Devices & networks”.
3. Nhấp đúp vào “Add new device” và chọn dòng PLC S7-1200 tương ứng mà bạn đang sử dụng.
4. Trong cửa sổ “Hardware catalog”, tìm kiếm “6ES7223-3BD30-0XB0” trong thanh tìm kiếm.
5. Kéo và thả mô-đun 6ES7223-3BD30-0XB0 vào cửa sổ “Device view” và đặt nó vào vị trí bên phải PLC S7-1200.
6. Phần mềm sẽ tự động nhận diện và cấu hình mô-đun.

Bước 4: Cấu hình địa chỉ I/O

1. Trong cửa sổ “Device view”, nhấp đúp vào mô-đun 6ES7223-3BD30-0XB0 để mở cửa sổ “Device configuration”.
2. Chọn tab “I/O addresses”.
3. Phần mềm sẽ tự động gán địa chỉ I/O cho các đầu vào và đầu ra của mô-đun. Bạn có thể thay đổi địa chỉ nếu cần thiết.
4. Ghi lại các địa chỉ I/O để sử dụng trong chương trình PLC.

Bước 5: Tải cấu hình xuống PLC

1. Kết nối máy tính với PLC S7-1200 thông qua cáp Profinet hoặc cổng USB.
2. Chọn PLC trong cửa sổ “Project tree” và nhấp vào nút “Download to device”.
3. Chọn kết nối tương ứng và nhấp vào nút “Load”.
4. Phần mềm sẽ tải cấu hình phần cứng xuống PLC.

Bước 6: Kiểm tra kết nối

1. Sau khi tải cấu hình, chuyển PLC sang chế độ RUN.
2. Sử dụng các công cụ giám sát trong TIA Portal để kiểm tra trạng thái của các đầu vào/đầu ra trên mô-đun 6ES7223-3BD30-0XB0.
3. Kích hoạt các đầu vào và quan sát trạng thái đèn LED trên mô-đun và trong phần mềm.
4. Điều khiển các đầu ra và kiểm tra hoạt động của các thiết bị được kết nối.

Bảng tóm tắt các bước kết nối:

5. Cách lập trình sản phẩm 6ES7223-3BD30-0XB0

Sau khi đã kết nối thành công mô-đun 6ES7223-3BD30-0XB0 với PLC S7-1200 và cấu hình trong phần mềm TIA Portal, bước tiếp theo là lập trình để điều khiển các đầu vào/đầu ra theo yêu cầu ứng dụng. Hướng dẫn này sẽ cung cấp cho bạn các kiến thức cơ bản về cách lập trình mô-đun này, bao gồm việc sử dụng các khối hàm, gán địa chỉ I/O và viết các chương trình điều khiển đơn giản. Với những kiến thức này, bạn sẽ có thể bắt đầu xây dựng các ứng dụng tự động hóa của riêng mình và tận dụng tối đa khả năng của 6ES7223-3BD30-0XB0.

Lập trình PLC không chỉ đơn thuần là viết mã. Nó đòi hỏi sự hiểu biết về logic điều khiển, cấu trúc chương trình và các hàm chức năng. Hướng dẫn này sẽ giúp bạn làm quen với các khái niệm cơ bản, cung cấp các ví dụ minh họa và hướng dẫn từng bước để bạn có thể tự tin lập trình cho mô-đun 6ES7223-3BD30-0XB0. Chúng ta sẽ đi từ những ví dụ đơn giản như đọc trạng thái đầu vào, điều khiển đầu ra đến các chương trình phức tạp hơn. Hãy cùng khám phá cách lập trình để biến những ý tưởng tự động hóa của bạn thành hiện thực.

Bước 1: Tạo chương trình PLC

1. Trong cửa sổ “Project tree” của TIA Portal, mở thư mục “Program blocks” dưới PLC S7-1200 của bạn.
2. Nhấp đúp vào “Add new block” và chọn “Organization block (OB)” và chọn OB1 (Main program).
3. Chọn ngôn ngữ lập trình mong muốn (LAD, FBD hoặc SCL).

Bước 2: Gán địa chỉ I/O

1. Trong chương trình PLC, sử dụng các địa chỉ I/O đã được cấu hình ở bước trước để truy cập các đầu vào/đầu ra của mô-đun 6ES7223-3BD30-0XB0.
2. Ví dụ:
   • Để đọc trạng thái của đầu vào số đầu tiên trên mô-đun, sử dụng địa chỉ I0.0 (nếu bạn giữ nguyên cấu hình mặc định).
   • Để bật đầu ra số đầu tiên trên mô-đun, sử dụng địa chỉ Q4.0 (nếu bạn giữ nguyên cấu hình mặc định).

Bước 3: Sử dụng các khối hàm

• TIA Portal cung cấp nhiều khối hàm (function blocks) và hàm (functions) để hỗ trợ lập trình.
• Sử dụng các khối hàm để xử lý tín hiệu đầu vào, thực hiện các phép tính logic, điều khiển đầu ra, v.v.
• Ví dụ:
  • Sử dụng khối hàm “AND” để kiểm tra đồng thời nhiều đầu vào.
  • Sử dụng khối hàm “MOVE” để gán giá trị cho đầu ra.

Bước 4: Viết chương trình điều khiển

1. Sử dụng các câu lệnh logic và các khối hàm để viết chương trình điều khiển theo yêu cầu ứng dụng.
2. Ví dụ: Chương trình bật đầu ra Q4.0 khi đầu vào I0.0 và I0.1 đều được kích hoạt:

    // Ngôn ngữ LAD
    Network 1:
    --| I0.0 |-------------------|
                                  |---( & )---( Q4.0 )
    --| I0.1 |-------------------|


Bước 5: Tải chương trình xuống PLC

1. Sau khi viết xong chương trình, nhấp vào nút “Download to device” để tải chương trình xuống PLC.
2. Chọn kết nối tương ứng và nhấp vào nút “Load”.

Bước 6: Kiểm tra và gỡ lỗi

1. Chuyển PLC sang chế độ RUN.
2. Sử dụng các công cụ giám sát trong TIA Portal để kiểm tra hoạt động của chương trình.
3. Kích hoạt các đầu vào và quan sát trạng thái đầu ra.
4. Sử dụng chức năng “Online & diagnostics” để theo dõi giá trị của các biến và trạng thái của các khối hàm.
5. Nếu có lỗi, sử dụng các công cụ gỡ lỗi để xác định nguyên nhân và sửa lỗi.

Bảng tóm tắt các bước lập trình:

6. Khắc phục một số lỗi thường gặp với 6ES7223-3BD30-0XB0

Trong quá trình vận hành và sử dụng mô-đun 6ES7223-3BD30-0XB0, đôi khi bạn có thể gặp phải một số sự cố ngoài ý muốn. Đừng lo lắng, hướng dẫn này sẽ giúp bạn xác định nguyên nhân và cung cấp các giải pháp khắc phục cho một số lỗi thường gặp nhất. Bằng cách làm theo các hướng dẫn này, bạn sẽ có thể nhanh chóng đưa hệ thống trở lại hoạt động bình thường, giảm thiểu thời gian ngừng hoạt động và đảm bảo hiệu quả sản xuất. Hãy cùng tìm hiểu các phương pháp khắc phục sự cố để sử dụng 6ES7223-3BD30-0XB0 một cách hiệu quả và bền vững.

Việc khắc phục sự cố không chỉ đòi hỏi kiến thức kỹ thuật mà còn cần sự kiên nhẫn và tỉ mỉ. Hướng dẫn này sẽ cung cấp cho bạn các bước kiểm tra chi tiết, các mẹo hữu ích và các lưu ý quan trọng để bạn có thể tự tin xử lý các vấn đề phát sinh. Chúng tôi sẽ sử dụng các ví dụ cụ thể và hình ảnh minh họa để bạn dễ dàng hình dung và thực hiện. Hãy cùng khám phá cách khắc phục các lỗi thường gặp để trở thành chuyên gia vận hành 6ES7223-3BD30-0XB0.

Bảng hướng dẫn khắc phục sự cố:
