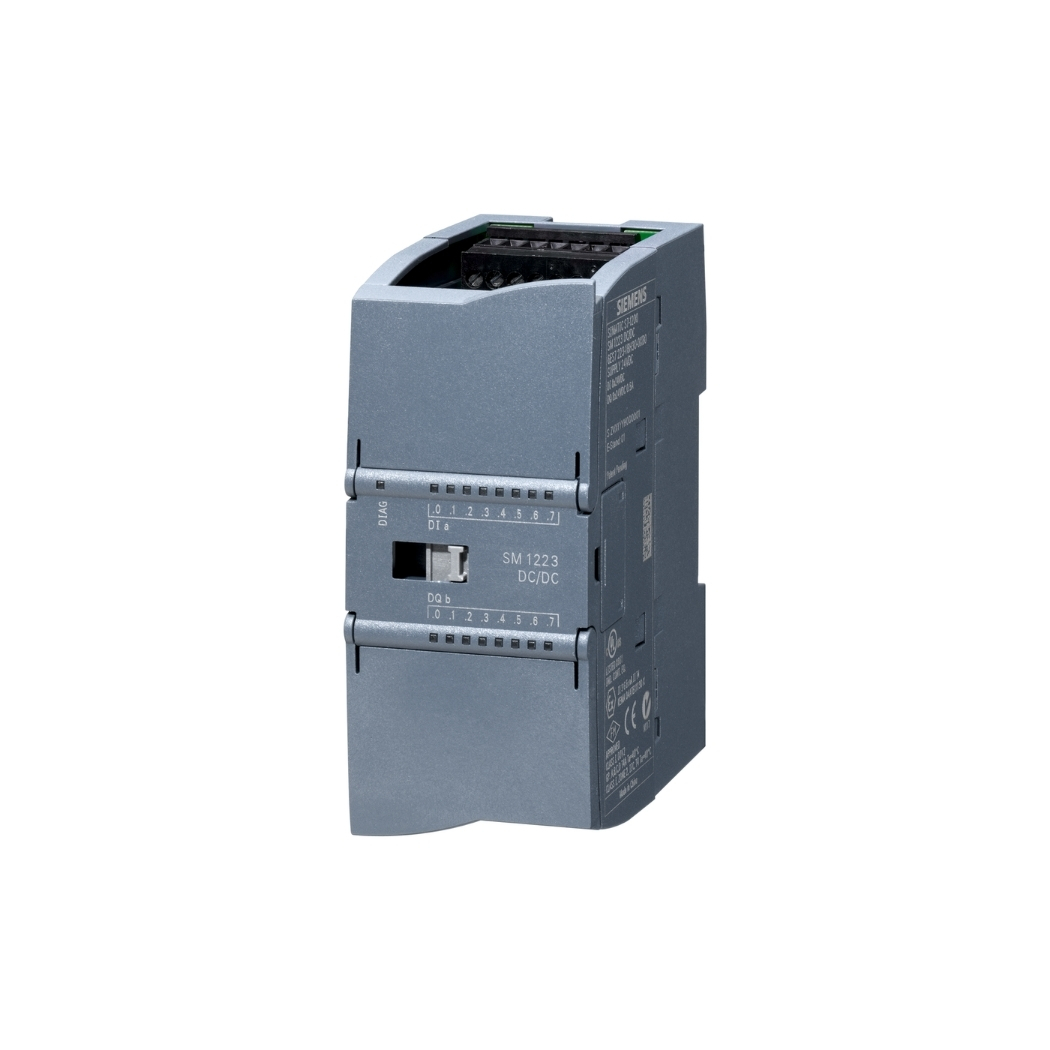

6ES7223-1BH32-0XB0 S7-1200 SM 1223 8DI/8DO

6ES7223-1BH32-0XB0 là mô đun mở rộng đầu vào/ra số, một thiết bị quan trọng trong hệ thống tự động hóa, giúp nâng cao hiệu suất làm việc và tối ưu hóa quy trình sản xuất cho các kỹ sư điện và nhà máy. Sản phẩm này mang đến giải pháp hoàn hảo để mở rộng khả năng điều khiển và giám sát, đồng thời đảm bảo độ tin cậy và tính chính xác cao, tìm hiểu chi tiết tại thanhthienphu.vn ngay hôm nay để sở hữu thiết bị với giá ưu đãi. Các kỹ sư có thể yên tâm ứng dụng module số hóa này vào các dự án tự động hóa, cải thiện quy trình công nghệ, từ đó gặt hái thành công và thăng tiến trong sự nghiệp.

1. Giới thiệu chung

Trong bối cảnh nền công nghiệp 4.0 đang phát triển mạnh mẽ, việc ứng dụng tự động hóa vào sản xuất đã trở thành xu hướng tất yếu, mang lại lợi ích to lớn cho doanh nghiệp. Để đáp ứng nhu cầu ngày càng cao về tự động hóa, các kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật và chủ doanh nghiệp nhỏ và vừa luôn tìm kiếm những thiết bị hiện đại, tin cậy và hiệu quả. Nổi bật trong số đó là mô đun mở rộng đầu vào/ra số 6ES7223-1BH32-0XB0 – một giải pháp hoàn hảo cho các hệ thống điều khiển logic lập trình PLC S7-1200 của Siemens.

Với sứ mệnh đồng hành cùng các doanh nghiệp Việt Nam trên con đường chinh phục những đỉnh cao công nghệ, thanhthienphu.vn tự hào là nhà cung cấp uy tín các thiết bị điện công nghiệp, đặc biệt là mô đun 6ES7223-1BH32-0XB0 chính hãng Siemens. Chúng tôi cam kết mang đến cho quý khách hàng những sản phẩm chất lượng cao, giá cả cạnh tranh cùng dịch vụ hậu mãi chu đáo, tận tâm.

2. Thông tin chi tiết về sản phẩm 6ES7223-1BH32-0XB0

Mô đun mở rộng đầu vào/ra số 6ES7223-1BH32-0XB0 là một thành phần quan trọng trong hệ thống tự động hóa, giúp mở rộng khả năng kết nối và xử lý tín hiệu của PLC S7-1200. Đây là lựa chọn lý tưởng cho các ứng dụng đòi hỏi số lượng đầu vào/ra lớn, độ chính xác cao và khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

3. Cấu tạo sản phẩm 6ES7223-1BH32-0XB0

Mô đun mở rộng 6ES7223-1BH32-0XB0 được thiết kế nhỏ gọn, chắc chắn, phù hợp với các tủ điện công nghiệp. Sản phẩm có cấu tạo thông minh, dễ dàng lắp đặt và bảo trì, bao gồm các thành phần chính sau:

• Khối đầu vào số (Digital Input): Gồm 16 kênh đầu vào, tiếp nhận tín hiệu số từ các thiết bị ngoại vi như cảm biến, công tắc, nút nhấn. Mỗi kênh đầu vào đều được trang bị đèn LED hiển thị trạng thái, giúp người dùng dễ dàng quan sát và kiểm tra tín hiệu.
• Khối đầu ra số (Digital Output): Gồm 16 kênh đầu ra, điều khiển các thiết bị chấp hành như đèn báo, van điện từ, rơ le. Tương tự như khối đầu vào, mỗi kênh đầu ra cũng được trang bị đèn LED hiển thị trạng thái hoạt động.
• Khối xử lý trung tâm: Sử dụng vi xử lý tiên tiến, đảm bảo khả năng xử lý tín hiệu nhanh chóng, chính xác và ổn định.
• Cổng kết nối: Mô đun sử dụng cổng kết nối dạng domino, giúp việc đấu dây trở nên dễ dàng và thuận tiện.
• Vỏ bảo vệ: Được làm từ nhựa kỹ thuật cao cấp, có khả năng chống va đập, chống cháy, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
• Gá DIN Rail: Cho phép lắp đặt mô đun lên thanh ray DIN một cách nhanh chóng và chắc chắn.

4. Các tính năng chính của sản phẩm 6ES7223-1BH32-0XB0

6ES7223-1BH32-0XB0 sở hữu nhiều tính năng ưu việt, đáp ứng tốt các yêu cầu khắt khe của hệ thống tự động hóa hiện đại. Những tính năng này không chỉ nâng cao hiệu suất làm việc mà còn góp phần tiết kiệm chi phí vận hành, bảo trì, mang lại lợi ích kinh tế lâu dài cho doanh nghiệp.

• Mở rộng linh hoạt: Với 16 đầu vào số và 16 đầu ra số, mô đun 6ES7223-1BH32-0XB0 giúp mở rộng đáng kể số lượng kênh I/O của PLC S7-1200, đáp ứng nhu cầu kết nối với nhiều thiết bị ngoại vi hơn. Theo thống kê của Siemens, việc sử dụng mô đun mở rộng có thể tăng số lượng I/O lên đến 284 điểm, mang lại sự linh hoạt tối đa cho hệ thống điều khiển.
• Tốc độ xử lý nhanh: Mô đun được trang bị vi xử lý hiện đại, cho phép xử lý tín hiệu đầu vào/ra với tốc độ cao. Thời gian đáp ứng đầu vào có thể cấu hình từ 0.2 ms đến 12.8 ms, đảm bảo hệ thống phản ứng kịp thời với các thay đổi từ môi trường. Thời gian đáp ứng đầu ra tối đa chỉ 100 µs, giúp điều khiển các thiết bị chấp hành một cách chính xác.
• Độ tin cậy cao: 6ES7223-1BH32-0XB0 được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Siemens, đảm bảo độ bền bỉ và khả năng hoạt động ổn định trong môi trường công nghiệp. Các linh kiện điện tử cao cấp, mạch in được thiết kế tối ưu và quy trình kiểm tra chất lượng khắt khe giúp giảm thiểu tối đa nguy cơ lỗi hỏng, đảm bảo hệ thống vận hành liên tục, không bị gián đoạn.
• Cách ly quang học: Tính năng cách ly quang học giữa các kênh đầu vào/ra và giữa các kênh với nguồn điện giúp bảo vệ hệ thống khỏi nhiễu điện từ, tăng cường độ an toàn và độ tin cậy. Theo nghiên cứu của Viện Fraunhofer về Hệ thống và Đổi mới ISI (Đức), việc sử dụng cách ly quang học có thể giảm tỷ lệ lỗi do nhiễu điện từ lên đến 90%.
• Dễ dàng lắp đặt và cấu hình: Mô đun có thiết kế nhỏ gọn, dễ dàng lắp đặt trên thanh ray DIN trong tủ điện. Việc cấu hình mô đun được thực hiện thông qua phần mềm lập trình STEP 7 Basic hoặc STEP 7 Professional (TIA Portal) của Siemens, với giao diện trực quan, thân thiện, giúp người dùng dễ dàng cài đặt các thông số cho từng kênh đầu vào/ra.
• Tiết kiệm năng lượng: 6ES7223-1BH32-0XB0 được thiết kế để tiêu thụ ít năng lượng, góp phần giảm chi phí vận hành cho doanh nghiệp. Mức tiêu thụ điện năng thấp cũng giúp giảm nhiệt lượng tỏa ra, tăng tuổi thọ của thiết bị và giảm tác động đến môi trường.
• Tương thích hoàn hảo với PLC S7-1200: Là một phần của hệ sinh thái SIMATIC S7-1200, mô đun 6ES7223-1BH32-0XB0 đảm bảo khả năng tương thích hoàn hảo với các CPU S7-1200 khác nhau. Điều này giúp đơn giản hóa quá trình tích hợp và đảm bảo hệ thống hoạt động trơn tru.

5. Hướng dẫn kết nối sản phẩm 6ES7223-1BH32-0XB0 với phần mềm

Để cấu hình và lập trình cho mô đun 6ES7223-1BH32-0XB0, người dùng cần kết nối mô đun với máy tính cài đặt phần mềm STEP 7 Basic hoặc STEP 7 Professional (TIA Portal) thông qua PLC S7-1200. Dưới đây là các bước thực hiện chi tiết:

Bước 1: Chuẩn bị

• Máy tính cài đặt phần mềm STEP 7 Basic hoặc STEP 7 Professional (TIA Portal).
• Cáp lập trình MPI hoặc Ethernet để kết nối máy tính với PLC S7-1200.
• PLC S7-1200 đã được cấp nguồn và kết nối với mô đun 6ES7223-1BH32-0XB0.

Bước 2: Kết nối phần cứng

1. Kết nối cáp lập trình từ cổng MPI hoặc Ethernet trên PLC S7-1200 với cổng tương ứng trên máy tính.
2. Đảm bảo PLC S7-1200 và mô đun 6ES7223-1BH32-0XB0 đã được cấp nguồn.

Bước 3: Mở phần mềm STEP 7 (TIA Portal)

1. Khởi động phần mềm STEP 7 (TIA Portal) trên máy tính.
2. Tạo một dự án mới hoặc mở dự án hiện có chứa PLC S7-1200 đang sử dụng.

Bước 4: Cấu hình phần cứng

1. Trong cửa sổ dự án, chọn “Devices & networks”.
2. Trong cửa sổ “Devices & networks”, phần mềm sẽ tự động phát hiện PLC S7-1200 đã kết nối.
3. Nếu mô đun 6ES7223-1BH32-0XB0 chưa được hiển thị, người dùng cần thêm mô đun vào cấu hình phần cứng bằng cách kéo thả mô đun từ thư viện phần cứng (Hardware catalog) vào cửa sổ “Device view” của PLC.
4. Chọn đúng mã sản phẩm 6ES7223-1BH32-0XB0 trong thư viện phần cứng.

Bước 5: Cấu hình thông số cho mô đun

Nhấp đúp chuột vào mô đun 6ES7223-1BH32-0XB0 trong cửa sổ “Device view” để mở cửa sổ thuộc tính của mô đun.

Trong cửa sổ thuộc tính, người dùng có thể cấu hình các thông số cho từng kênh đầu vào/ra, bao gồm:

• Địa chỉ I/O: Gán địa chỉ cho từng kênh đầu vào/ra.
• Thời gian đáp ứng đầu vào: Chọn thời gian lọc nhiễu cho tín hiệu đầu vào.
• Trạng thái đầu ra khi CPU STOP: Chọn trạng thái mong muốn của các đầu ra khi PLC dừng hoạt động.

Bước 6: Lưu cấu hình

Sau khi hoàn tất cấu hình, lưu lại các thay đổi bằng cách nhấn vào biểu tượng “Save project”.

6. Cách lập trình sản phẩm 6ES7223-1BH32-0XB0

Sau khi đã kết nối và cấu hình phần cứng, người dùng có thể tiến hành lập trình cho mô đun 6ES7223-1BH32-0XB0 thông qua phần mềm STEP 7 (TIA Portal). Dưới đây là hướng dẫn cơ bản để lập trình đọc tín hiệu đầu vào và điều khiển đầu ra của mô đun:

Bước 1: Tạo chương trình

1. Trong cửa sổ dự án, chọn “Program blocks” -> “Add new block”.
2. Chọn loại khối chương trình, ví dụ như “Organization Block (OB)”, “Function Block (FB)” hoặc “Function (FC)”.
3. Đặt tên cho khối chương trình và chọn ngôn ngữ lập trình, ví dụ như Ladder Logic (LAD), Function Block Diagram (FBD) hoặc Structured Control Language (SCL).

Bước 2: Lập trình đọc tín hiệu đầu vào

1. Để đọc trạng thái của một đầu vào số, sử dụng lệnh “Normally Open Contact” hoặc “Normally Closed Contact” trong ngôn ngữ LAD.
2. Gán địa chỉ của đầu vào số tương ứng (đã được cấu hình ở bước trước) cho tiếp điểm. Ví dụ: Để đọc trạng thái của đầu vào I0.0, sử dụng tiếp điểm “Normally Open Contact” và gán địa chỉ I0.0 cho tiếp điểm đó.
3. Khi tín hiệu đầu vào ở mức cao (ON), tiếp điểm “Normally Open Contact” sẽ đóng và cho phép dòng điện đi qua. Ngược lại, khi tín hiệu đầu vào ở mức thấp (OFF), tiếp điểm sẽ mở và ngắt dòng điện.

Bước 3: Lập trình điều khiển đầu ra

1. Để điều khiển một đầu ra số, sử dụng lệnh “Output Coil” trong ngôn ngữ LAD.
2. Gán địa chỉ của đầu ra số tương ứng (đã được cấu hình ở bước trước) cho cuộn dây. Ví dụ: Để điều khiển đầu ra Q0.0, sử dụng cuộn dây “Output Coil” và gán địa chỉ Q0.0 cho cuộn dây đó.
3. Khi cuộn dây được kích hoạt (có dòng điện đi qua), đầu ra tương ứng sẽ được bật (ON). Khi cuộn dây không được kích hoạt, đầu ra sẽ được tắt (OFF).

Bước 4: Tải chương trình xuống PLC

1. Sau khi hoàn tất lập trình, kết nối máy tính với PLC S7-1200.
2. Nhấn vào biểu tượng “Download to device” để tải chương trình xuống PLC.
3. Chọn kết nối và nhấn “Load”.

Bước 5: Kiểm tra chương trình

1. Chuyển PLC sang chế độ RUN.
2. Kích hoạt các đầu vào số và quan sát trạng thái của các đầu ra tương ứng.
3. Sử dụng chức năng giám sát (Monitor) trong phần mềm STEP 7 để theo dõi giá trị của các biến và trạng thái của các đầu vào/ra.

7. Khắc phục một số lỗi thường gặp với 6ES7223-1BH32-0XB0

Trong quá trình sử dụng mô đun 6ES7223-1BH32-0XB0, người dùng có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:

Lỗi đèn LED nguồn không sáng:

• Nguyên nhân: Mô đun chưa được cấp nguồn hoặc nguồn cấp không đủ.
• Cách khắc phục: Kiểm tra lại kết nối nguồn, đảm bảo điện áp cấp đúng 24V DC. Kiểm tra cầu chì bảo vệ nguồn, thay thế nếu cần.

Lỗi đèn LED trạng thái đầu vào/ra không sáng khi có tín hiệu:

• Nguyên nhân: Lỗi kết nối dây, cấu hình sai địa chỉ I/O hoặc lỗi mô đun.
• Cách khắc phục: Kiểm tra lại kết nối dây, đảm bảo đấu đúng cực tính. Kiểm tra lại cấu hình địa chỉ I/O trong phần mềm. Nếu vẫn không khắc phục được, có thể mô đun bị lỗi và cần thay thế.

Lỗi truyền thông giữa PLC và mô đun:

• Nguyên nhân: Lỗi cáp kết nối, cấu hình sai thông số truyền thông hoặc lỗi PLC.
• Cách khắc phục: Kiểm tra lại cáp kết nối, đảm bảo cáp không bị đứt, lỏng. Kiểm tra lại cấu hình thông số truyền thông trong phần mềm. Khởi động lại PLC.

Lỗi đầu ra không hoạt động theo chương trình:

• Nguyên nhân: Lỗi lập trình, cấu hình sai trạng thái đầu ra khi CPU STOP hoặc lỗi mô đun.
• Cách khắc phục: Kiểm tra lại chương trình, đảm bảo logic điều khiển đúng. Kiểm tra lại cấu hình trạng thái đầu ra khi CPU STOP. Nếu vẫn không khắc phục được, có thể mô đun bị lỗi và cần thay thế.

8. Liên hệ thanhthienphu.vn để được tư vấn

Là một kỹ sư điện, kỹ thuật viên điện, quản lý kỹ thuật hay chủ doanh nghiệp, hẳn bạn luôn mong muốn sở hữu những thiết bị điện công nghiệp chất lượng, tin cậy để nâng cao hiệu suất công việc và tối ưu hóa quy trình sản xuất. Mô đun mở rộng 6ES7223-1BH32-0XB0 chính là giải pháp hoàn hảo mà bạn đang tìm kiếm.

Với những tính năng ưu việt, độ bền bỉ và khả năng hoạt động ổn định, 6ES7223-1BH32-0XB0 sẽ là trợ thủ đắc lực, giúp bạn chinh phục những thách thức trong công việc, thúc đẩy sự phát triển của doanh nghiệp và khẳng định vị thế của bạn trong ngành.

Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường đi đến thành công. Chúng tôi tự hào là nhà cung cấp uy tín các thiết bị điện công nghiệp, tự động hóa hàng đầu tại Việt Nam, cam kết mang đến cho bạn:

• Sản phẩm 6ES7223-1BH32-0XB0 chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ.
• Giá cả cạnh tranh nhất thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn, hỗ trợ kỹ thuật 24/7.
• Dịch vụ giao hàng nhanh chóng, chuyên nghiệp trên toàn quốc.
• Chế độ bảo hành chính hãng, uy tín.

Đừng chần chừ nữa, hãy liên hệ ngay với thanhthienphu.vn qua số điện thoại 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và trải nghiệm sản phẩm mô đun mở rộng 6ES7223-1BH32-0XB0 tuyệt vời này. Bạn cũng có thể đến trực tiếp văn phòng của chúng tôi tại địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh để được hỗ trợ tốt nhất.

thanhthienphu.vn – Nâng tầm tự động hóa, kiến tạo tương lai.
