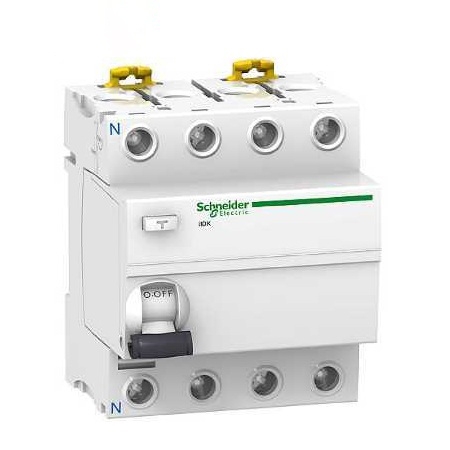

CB chống rò Schneider A9R75425 25A 300mA 4P, một giải pháp an toàn điện ưu việt từ Schneider Electric, kiến tạo nền tảng bảo vệ vững chắc cho hệ thống điện công nghiệp và các công trình quy mô, giúp quý vị kỹ sư và chủ doanh nghiệp an tâm vận hành, đồng thời tối ưu hóa hiệu suất công việc.
Tại thanhthienphu.vn, chúng tôi thấu hiểu rằng việc lựa chọn một thiết bị bảo vệ dòng rò chất lượng cao, đáp ứng các tiêu chuẩn khắt khe là ưu tiên hàng đầu, và aptomat chống rò Schneider A9R75425 chính là sự lựa chọn sáng suốt, mang lại sự tin cậy và hiệu quả kinh tế dài lâu, đảm bảo an toàn hệ thống điện.
1. Cấu tạo sản phẩm A9R75425
- Cơ cấu đóng cắt tiên tiến: Trái tim của aptomat chống rò Schneider A9R75425 là cơ cấu đóng cắt được thiết kế để phản ứng nhanh và chính xác khi phát hiện sự cố dòng rò. Các tiếp điểm chính được làm từ hợp kim bạc cao cấp, đảm bảo khả năng dẫn điện tốt, giảm điện trở tiếp xúc và tăng cường tuổi thọ cơ học cũng như điện học. Điều này có ý nghĩa quan trọng đối với các kỹ sư và quản lý kỹ thuật, những người luôn ưu tiên sự ổn định và tin cậy lâu dài của thiết bị, giảm thiểu thời gian chết của hệ thống do hỏng hóc.
- Biến dòng cân bằng (ZCT – Zero Current Transformer) độ nhạy cao: Đây là bộ phận then chốt phát hiện dòng rò. Bên trong ZCT của cầu dao bảo vệ rò điện Schneider A9R75425, các cuộn dây được quấn với kỹ thuật đặc biệt, có khả năng cảm nhận sự chênh lệch rất nhỏ của dòng điện đi và về, ngay cả khi chỉ ở mức miliampe. Với ngưỡng tác động 300mA, sản phẩm này lý tưởng cho việc bảo vệ chống nguy cơ cháy nổ do dòng rò gây ra trên quy mô lớn hoặc bảo vệ cho các thiết bị có dòng rò tự nhiên cao hơn, một yếu tố mà các chủ doanh nghiệp trong ngành sản xuất đặc biệt quan tâm để bảo vệ tài sản và nhà xưởng.
- Vỏ ngoài bằng vật liệu Polyamide chịu nhiệt và chống cháy: An toàn là ưu tiên hàng đầu. Vỏ của CB chống rò Schneider A9R75425 được làm từ vật liệu Polyamide chất lượng cao, có khả năng chịu nhiệt độ cao, chống va đập và đặc biệt là khả năng tự dập tắt hồ quang, ngăn ngừa nguy cơ cháy lan. Điều này mang lại sự an tâm cho người vận hành, nhất là trong các môi trường khắc nghiệt như nhà máy cơ khí, xưởng chế tạo.
- Nút kiểm tra (Test button) tiện lợi: Cho phép người dùng dễ dàng kiểm tra định kỳ hoạt động của CB chống rò, đảm bảo thiết bị luôn trong trạng thái sẵn sàng bảo vệ. Đây là một tính năng quan trọng giúp các kỹ thuật viên điện thực hiện công tác bảo trì một cách chủ động và hiệu quả.
- Cần gạt thao tác rõ ràng và chỉ thị trạng thái trực quan: Cần gạt có thiết kế công thái học, dễ dàng thao tác đóng/ngắt. Chỉ thị màu sắc (thường là xanh/đỏ) trên mặt thiết bị giúp nhận biết nhanh chóng trạng thái hoạt động (ON/OFF) hoặc trạng thái lỗi, hỗ trợ việc giám sát và xử lý sự cố nhanh chóng.
2. Các tính năng chính của A9R75425
- Bảo vệ chống dòng rò với độ nhạy 300mA: Đây là mức độ nhạy được tối ưu cho việc bảo vệ thiết bị và phòng chống nguy cơ cháy nổ do sự cố rò rỉ điện trong các hệ thống điện công nghiệp và các bảng phân phối chính. Mặc dù không trực tiếp bảo vệ chống điện giật cho con người như các loại có độ nhạy 10mA hay 30mA, dòng rò 300mA lại cực kỳ quan trọng trong việc phát hiện sớm các sự cố cách điện ở quy mô lớn, ngăn chặn thiệt hại nghiêm trọng về tài sản và đảm bảo tính liên tục của sản xuất.
- Độ tin cậy và độ bền cao theo tiêu chuẩn quốc tế: Sản phẩm thuộc dòng Acti9 iID của Schneider Electric, tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như IEC/EN 61008-1, đảm bảo chất lượng và hiệu suất hoạt động ổn định. Độ bền cơ học và độ bền điện cao cho phép thiết bị hoạt động bền bỉ trong thời gian dài, giảm thiểu chi phí thay thế và bảo trì, một yếu tố quan trọng đối với các doanh nghiệp muốn tối ưu hóa chi phí vận hành.
- Thiết kế 4 cực (4P) đa năng: Phù hợp cho các mạng điện 3 pha có dây trung tính, cung cấp khả năng bảo vệ toàn diện cho cả 3 dây pha và dây trung tính. Điều này đặc biệt quan trọng trong các hệ thống phân phối điện công nghiệp, nơi mà sự cân bằng và an toàn của tất cả các dây dẫn là yếu tố then chốt.
- Dòng định mức 25A: Phù hợp để bảo vệ các mạch nhánh, các thiết bị hoặc nhóm thiết bị có tổng dòng tiêu thụ không vượt quá 25 Ampe. Việc lựa chọn đúng dòng định mức giúp thiết bị hoạt động hiệu quả và tránh các trường hợp ngắt không mong muốn.
- Dễ dàng lắp đặt và tích hợp: Với thiết kế module chuẩn DIN rail, việc lắp đặt CB chống rò Schneider A9R75425 trở nên nhanh chóng và thuận tiện trên các thanh ray trong tủ điện. Các chỉ thị rõ ràng và nút kiểm tra (test) dễ thao tác giúp kỹ thuật viên dễ dàng kiểm tra tình trạng hoạt động của thiết bị.
- Khả năng tương thích cao: Là một phần của hệ sinh thái Acti9, A9R75425 dễ dàng phối hợp với các thiết bị bảo vệ khác của Schneider Electric như MCB, MCCB, tạo nên một giải pháp bảo vệ nhiều lớp, toàn diện và đồng bộ cho hệ thống điện.
3. Hướng dẫn kết nối A9R75425
Bước 1: Chuẩn bị an toàn và dụng cụ cần thiết.
- Luôn luôn đảm bảo nguồn điện chính đã được ngắt hoàn toàn (isolate) trước khi tiến hành bất kỳ thao tác lắp đặt hay đấu nối nào. Sử dụng các thiết bị kiểm tra điện áp để xác nhận không còn điện.
- Chuẩn bị đầy đủ dụng cụ chuyên dụng: tua vít cách điện phù hợp với đầu vít của CB, kìm tuốt dây, kìm bấm cos (nếu cần), đồng hồ vạn năng, thiết bị bảo hộ cá nhân (găng tay cách điện, kính bảo hộ).
- Đảm bảo khu vực làm việc gọn gàng, đủ ánh sáng và không có vật cản.
Bước 2: Nghiên cứu tài liệu kỹ thuật và xác định vị trí lắp đặt.
- Tham khảo kỹ lưỡng datasheet và hướng dẫn lắp đặt đi kèm sản phẩm A9R75425 từ Schneider Electric.
- Xác định vị trí lắp đặt tối ưu trên thanh DIN rail trong tủ phân phối. Vị trí này nên dễ dàng tiếp cận để kiểm tra và bảo trì, đồng thời đảm bảo khoảng cách an toàn với các thiết bị khác theo khuyến cáo.
Bước 3: Kết nối dây dẫn đầu vào (Nguồn cấp).
- Đối với CB 4P, có 4 đầu nối cho nguồn vào, thường được ký hiệu là L1, L2, L3, N (hoặc 1, 3, 5, 7).
- Sử dụng dây dẫn có tiết diện phù hợp với dòng điện định mức 25A và chiều dài dây. Theo tiêu chuẩn IEC, đối với dòng 25A, tiết diện dây đồng tối thiểu thường là 4mm².
- Tuốt vỏ cách điện của đầu dây một đoạn vừa đủ (khoảng 10-12mm). Đảm bảo không làm tổn thương các sợi dẫn bên trong.
- Đấu dây pha (L1, L2, L3) và dây trung tính (N) từ nguồn cấp vào đúng các cọc đấu dây tương ứng trên CB. Siết chặt các đầu vít với lực vừa đủ, đảm bảo tiếp xúc tốt và chắc chắn. Kiểm tra lại độ chặt bằng cách nhẹ nhàng kéo thử dây.
Bước 4: Kết nối dây dẫn đầu ra (Tải).
- Tương tự, có 4 đầu nối cho tải ra, thường được ký hiệu là L1′, L2′, L3′, N’ (hoặc 2, 4, 6, 8).
- Kết nối các dây dẫn từ CB đến các thiết bị tải hoặc các mạch nhánh cần bảo vệ. Đảm bảo thứ tự pha và dây trung tính tương ứng với đầu vào.
- Thực hiện tuốt dây và siết vít tương tự như bước 3, đảm bảo tất cả các kết nối đều chắc chắn và an toàn.
Bước 5: Kiểm tra lại toàn bộ kết nối và thử nghiệm hoạt động.
- Kiểm tra kỹ lưỡng lại tất cả các mối nối, đảm bảo không có dây nào bị lỏng, chạm chập hoặc sai vị trí.
- Đóng nắp tủ điện (nếu có) một cách an toàn.
- Cấp lại nguồn điện cho hệ thống.
- Nhấn nút Test (T) trên mặt CB chống rò A9R75425. Nếu CB hoạt động chính xác, nó sẽ tự động ngắt mạch (nhảy). Điều này xác nhận cơ cấu bảo vệ dòng rò đang hoạt động tốt.
- Reset CB bằng cách gạt cần thao tác về vị trí ON.
- Nếu có thiết bị đo dòng rò chuyên dụng, có thể tiến hành kiểm tra dòng rò thực tế của hệ thống sau khi đã có tải để đảm bảo mọi thứ hoạt động trong ngưỡng an toàn.
4. Ứng dụng của sản phẩm A9R75425
Trong lĩnh vực sản xuất công nghiệp (Cơ khí, chế tạo máy, thực phẩm, dệt may):
- Bảo vệ cho các động cơ điện và máy móc thiết bị: Nhiều máy móc trong nhà xưởng sử dụng động cơ 3 pha. A9R75425 giúp phát hiện sớm các sự cố rò rỉ điện ra vỏ máy hoặc các bộ phận kim loại, ngăn ngừa nguy cơ cháy động cơ, hư hỏng thiết bị và đảm bảo an toàn cho người vận hành. Ví dụ, trong một xưởng dệt may, việc bảo vệ các máy dệt, máy may công nghiệp bằng CB chống rò 300mA giúp giảm thiểu rủi ro cháy nổ do bụi vải tích tụ kết hợp với tia lửa điện từ dòng rò.
- Bảo vệ cho các tủ phân phối nhánh: Trong các hệ thống điện nhà xưởng lớn, A9R75425 thường được lắp đặt tại các tủ điện phân phối cho từng khu vực hoặc từng dây chuyền sản xuất, giúp khoanh vùng sự cố và duy trì hoạt động ổn định cho các khu vực khác.
Trong lĩnh vực xây dựng (Nhà máy, khu công nghiệp, công trình dân dụng quy mô lớn):
- Bảo vệ tổng cho các hệ thống điện tòa nhà hoặc nhà xưởng nhỏ: Đối với các công trình có tổng công suất không quá lớn, CB chống rò Schneider A9R75425 có thể được sử dụng như một thiết bị bảo vệ tổng đầu nguồn, phát hiện các dòng rò lớn có nguy cơ gây cháy.
- Bảo vệ cho các thiết bị sử dụng ngoài trời hoặc trong môi trường ẩm ướt: Các máy bơm, hệ thống chiếu sáng ngoại vi, các thiết bị đặt trong môi trường có độ ẩm cao dễ xảy ra rò rỉ điện. Độ nhạy 300mA giúp phát hiện và ngắt mạch kịp thời, phòng ngừa nguy cơ.
Trong lĩnh vực Năng lượng (Điện lực, dầu khí, năng lượng tái tạo):
- Bảo vệ cho các trạm biến áp phụ, tủ RMU hoặc các điểm đấu nối trong mạng lưới phân phối điện hạ thế.
- Trong các hệ thống năng lượng mặt trời, năng lượng gió: Bảo vệ cho các inverter hoặc các tủ đấu nối DC/AC, nơi có nguy cơ rò rỉ điện.
Trong lĩnh vực Tự động hóa (Lắp ráp robot, dây chuyền sản xuất tự động):
- Bảo vệ cho các tủ điều khiển, hệ thống PLC, robot công nghiệp: Đây là những thiết bị nhạy cảm và có giá trị cao. Việc bảo vệ chống dòng rò giúp ngăn ngừa hư hỏng do sự cố điện, đảm bảo tính ổn định của toàn bộ dây chuyền tự động.
5. Khắc phục một số lỗi thường gặp với A9R75425
Hiện tượng: CB chống rò tự động ngắt mạch (nhảy) thường xuyên không rõ nguyên nhân.
Nguyên nhân tiềm ẩn:
- Có dòng rò thực sự trong hệ thống điện phía sau CB: Đây là nguyên nhân phổ biến nhất. Dòng rò có thể xuất phát từ một thiết bị điện bị hỏng cách điện, dây dẫn bị tróc vỏ chạm vào vỏ kim loại, hoặc do độ ẩm cao gây rò rỉ.
- CB bị lỗi hoặc suy giảm chất lượng sau thời gian dài sử dụng: Mặc dù hiếm gặp với sản phẩm chất lượng như Schneider, nhưng không thể loại trừ hoàn toàn.
- Các mối nối dây không chắc chắn, lỏng lẻo: Gây ra hiện tượng tiếp xúc kém, phát sinh hồ quang và có thể kích hoạt nhầm CB.
- Ảnh hưởng từ các thiết bị điện tử công suất lớn tạo nhiễu: Một số biến tần hoặc bộ nguồn xung chất lượng thấp có thể tạo ra sóng hài hoặc dòng rò tần số cao, gây tác động không mong muốn lên CB.
Giải pháp:
- Kiểm tra tuần tự: Ngắt toàn bộ tải sau CB, sau đó đóng lại CB. Nếu CB không nhảy, hãy lần lượt cấp nguồn cho từng nhánh tải hoặc từng thiết bị để xác định khu vực hoặc thiết bị gây ra dòng rò. Sử dụng ampe kìm đo dòng rò chuyên dụng để có kết quả chính xác.
- Kiểm tra kỹ các mối nối: Đảm bảo tất cả các đầu cos, điểm đấu nối được siết chặt và tiếp xúc tốt.
- Cách ly và kiểm tra CB: Nếu nghi ngờ CB lỗi, hãy thử thay thế bằng một CB tương đương đang hoạt động tốt để kiểm tra.
- Tư vấn chuyên sâu: Trong trường hợp phức tạp, việc liên hệ với các kỹ sư điện có kinh nghiệm sẽ giúp quý vị tìm ra nguyên nhân và giải pháp tối ưu.
Hiện tượng: Nút Test (T) trên CB không hoạt động khi nhấn (CB không nhảy).
Nguyên nhân tiềm ẩn:
- Không có nguồn điện cấp cho CB: Kiểm tra xem CB đã được cấp nguồn đúng và đủ chưa.
- Cơ cấu test của CB bị hỏng: Đây là một lỗi nghiêm trọng vì nó cho thấy chức năng tự kiểm tra của CB không còn đáng tin cậy.
Giải pháp:
- Xác nhận nguồn cấp: Dùng đồng hồ vạn năng kiểm tra điện áp tại đầu vào của CB.
- Thay thế CB: Nếu đã có nguồn cấp mà nút Test vẫn không hoạt động, CB có khả năng đã hỏng và cần được thay thế ngay lập tức để đảm bảo an toàn. Việc sử dụng một CB không thể kiểm tra được chức năng bảo vệ là rất rủi ro.
Hiện tượng: CB chống rò nhảy khi khởi động các tải có dòng khởi động lớn (ví dụ: động cơ), mặc dù không có dòng rò.
Nguyên nhân tiềm ẩn:
- Mặc dù A9R75425 là RCCB (chỉ bảo vệ dòng rò), đôi khi các xung dòng lớn hoặc biến dạng sóng hài mạnh trong quá trình khởi động của một số thiết bị có thể gây ra sự mất cân bằng dòng tức thời, làm CB tác động nhầm. Tuy nhiên, điều này ít xảy ra hơn so với việc CB bị tác động do quá tải hoặc ngắn mạch nếu không có MCB đi kèm.
Giải pháp:
- Xem xét lại cấu hình bảo vệ: CB chống rò (RCCB) như A9R75425 nên được lắp đặt phối hợp với một MCB (Miniature Circuit Breaker) hoặc MCCB (Moulded Case Circuit Breaker) để bảo vệ quá tải và ngắn mạch. MCB sẽ xử lý các dòng khởi động lớn (trong giới hạn cho phép của nó) và các sự cố quá dòng, trong khi RCCB tập trung vào việc phát hiện dòng rò.
- Chọn loại CB chống rò phù hợp: Đối với một số ứng dụng đặc biệt có nhiều thiết bị điện tử gây nhiễu, có thể cần xem xét các loại RCCB Type A hoặc Type B có khả năng miễn nhiễm tốt hơn với các thành phần dòng một chiều hoặc tần số cao. Tuy nhiên, A9R75425 là Type AC, phù hợp cho hầu hết các tải thông thường.
