Đồng hồ đo Schneider A9MEM3110

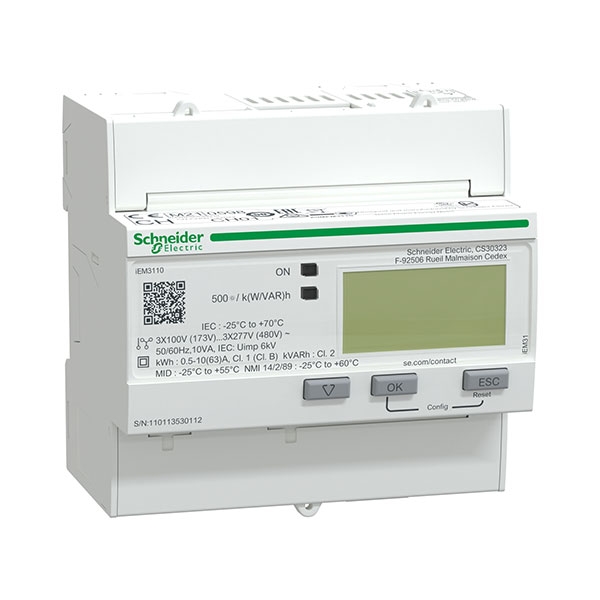

Đồng hồ đo Schneider A9MEM3110, một thiết bị đo lường điện năng tiên tiến từ Schneider Electric, chính là chìa khóa giúp các kỹ sư điện, quản lý kỹ thuật và chủ doanh nghiệp tối ưu hóa việc sử dụng năng lượng, nâng cao độ tin cậy của hệ thống và cắt giảm chi phí vận hành một cách hiệu quả.

Tại thanhthienphu.vn, chúng tôi hiểu rằng việc sở hữu một công cụ giám sát năng lượng chính xác và đa năng như thiết bị giám sát năng lượng A9MEM3110 không chỉ là một nhu cầu, mà còn là một bước tiến chiến lược, mang lại lợi thế cạnh tranh bền vững trong môi trường công nghiệp hiện đại.

1. Cấu Tạo Của A9MEM3110

• Vỏ ngoài bảo vệ: Được làm từ vật liệu nhựa tổng hợp cao cấp, có khả năng tự chống cháy và chịu được va đập nhẹ, bảo vệ các linh kiện điện tử bên trong khỏi tác động của môi trường công nghiệp như bụi bẩn, độ ẩm và nhiệt độ thay đổi. Thiết kế vỏ đạt cấp độ bảo vệ IP52 cho mặt trước và IP20 cho các cổng kết nối, đảm bảo an toàn vận hành. Kích thước nhỏ gọn, với chiều rộng chỉ 4 module (tương đương 72mm), giúp tiết kiệm không gian trong tủ điện công nghiệp.
• Màn hình hiển thị LCD: Mặt trước của đồng hồ đo Schneider A9MEM3110 được trang bị một màn hình LCD đồ họa có đèn nền, kích thước vừa đủ để hiển thị rõ ràng các thông số đo lường quan trọng như điện áp (V), dòng điện (A), công suất tác dụng (kW), công suất phản kháng (kVAR), công suất biểu kiến (kVA), hệ số công suất (PF), tần số (Hz) và tổng năng lượng tiêu thụ (kWh, kVARh). Giao diện trực quan, dễ đọc ngay cả trong điều kiện ánh sáng yếu, giúp kỹ thuật viên điện dễ dàng theo dõi và ghi nhận số liệu mà không cần các thiết bị phụ trợ phức tạp.
• Các cổng kết nối (Terminals): Các đầu nối dây được thiết kế chắc chắn, đảm bảo tiếp xúc tốt và an toàn cho việc đấu nối dây dẫn điện áp và dây tín hiệu từ biến dòng (CT). Vị trí các cổng được bố trí khoa học, có chỉ dẫn rõ ràng, thuận tiện cho quá trình lắp đặt và bảo trì. Đồng hồ A9MEM3110 hỗ trợ kết nối trực tiếp cho mạng 3 pha 4 dây hoặc 3 pha 3 dây, và qua biến dòng cho các tải có dòng điện lớn.
• Khối đo lường và xử lý trung tâm: Bên trong là trái tim của thiết bị, bao gồm các mạch điện tử tiên tiến thực hiện chức năng đo lường các đại lượng điện với độ chính xác cao. Bộ vi xử lý thông minh thu thập, tính toán và xử lý dữ liệu liên tục, đảm bảo các giá trị hiển thị và truyền đi luôn cập nhật và đáng tin cậy. Độ chính xác của đồng hồ đo Schneider A9MEM3110 cho năng lượng tác dụng đạt Class 1 theo tiêu chuẩn IEC 62053-21, và Class B theo EN50470-3, đáp ứng yêu cầu đo đếm thương mại và giám sát nội bộ.
• Cổng truyền thông Modbus RTU: Một trong những điểm nổi bật của A9MEM3110 là việc tích hợp sẵn cổng giao tiếp Modbus RTU qua chuẩn RS485. Điều này cho phép thiết bị dễ dàng kết nối với các hệ thống quản lý năng lượng, hệ thống SCADA, BMS (Building Management System) hoặc PLC, tạo điều kiện cho việc giám sát từ xa, thu thập dữ liệu tự động và phân tích sâu hơn về tình hình sử dụng năng lượng.

2. Các Tính Năng Vượt Trội Của A9MEM3110

Đo lường đa thông số chính xác: Đây là một trong những ưu điểm vượt trội của A9MEM3110. Thiết bị có khả năng đo lường và hiển thị đồng thời nhiều thông số điện quan trọng, bao gồm:

• Năng lượng tác dụng (kWh) và năng lượng phản kháng (kVARh) theo nhiều biểu giá (multi-tariff).
• Công suất tác dụng (kW), công suất phản kháng (kVAR), công suất biểu kiến (kVA).
• Điện áp dây (V L-L), điện áp pha (V L-N).
• Dòng điện các pha (A).
• Hệ số công suất (PF).
• Tần số (Hz). Độ chính xác của thiết bị đạt Class 1 theo tiêu chuẩn IEC 62053-21 cho năng lượng tác dụng và Class 2 theo IEC 62053-23 cho năng lượng phản kháng, đảm bảo số liệu tin cậy cho việc phân tích và ra quyết định. Một nghiên cứu từ Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ (NIST) đã chỉ ra rằng việc đo lường chính xác năng lượng có thể giúp doanh nghiệp tiết kiệm từ 5-15% chi phí điện năng hàng năm.

Giao tiếp Modbus RTU tích hợp: Tính năng này cho phép thiết bị giám sát điện năng Schneider A9MEM3110 dễ dàng tích hợp vào các hệ thống quản lý năng lượng tòa nhà (BMS), hệ thống giám sát điều khiển và thu thập dữ liệu (SCADA), hoặc các hệ thống tự động hóa công nghiệp khác. Thông qua giao tiếp Modbus, người dùng có thể truy cập dữ liệu đo lường từ xa, thực hiện cấu hình và giám sát trạng thái hoạt động của thiết bị một cách tiện lợi.

Khả năng lưu trữ dữ liệu và cảnh báo: Một số model trong dòng iEM3000, bao gồm A9MEM3110, có khả năng lưu trữ các giá trị đo được theo thời gian và cung cấp cảnh báo khi các thông số vượt ngưỡng cài đặt. Điều này giúp phát hiện sớm các bất thường trong hệ thống điện, chẳng hạn như quá tải, sụt áp, hoặc rò rỉ năng lượng, từ đó có biện pháp xử lý kịp thời, tránh hư hỏng thiết bị và gián đoạn sản xuất.

Thiết kế nhỏ gọn, lắp đặt dễ dàng: Với kích thước chỉ 4 module (72mm), A9MEM3110 dễ dàng lắp đặt trên thanh DIN rail, tiết kiệm không gian tủ điện và thời gian thi công.

3. Hướng Dẫn Kết Nối và Cài Đặt A9MEM3110

Gắn thiết bị lên DIN rail: Đặt phần ngàm phía trên của đồng hồ vào cạnh trên của thanh DIN, sau đó ấn nhẹ phần dưới cho đến khi ngàm khóa vào vị trí. Kiểm tra độ chắc chắn.

Đấu nối biến dòng (CTs):

• Luồn dây dẫn pha qua lỗ của CT tương ứng (P1 hướng về nguồn, P2 hướng về tải).
• Kết nối đầu ra thứ cấp của CT (thường là S1, S2) vào các cọc đấu dây tương ứng trên đồng hồ (ví dụ: I L1 in, I L1 out; I L2 in, I L2 out; I L3 in, I L3 out). Cực kỳ quan trọng: Đảm bảo đúng cực tính của CT (S1, S2) và không để hở mạch thứ cấp của CT khi có dòng sơ cấp chạy qua để tránh nguy hiểm. Nên nối đất một đầu S2 của các CT.

Đấu nối điện áp:

• Kết nối các dây pha (L1, L2, L3) và dây trung tính (N) vào các cọc đấu điện áp tương ứng trên đồng hồ (V L1, V L2, V L3, V N). Sử dụng cầu chì bảo vệ cho các đường dây điện áp này là một khuyến cáo tốt.
• Thứ tự pha phải đúng để đảm bảo tính toán công suất và năng lượng chính xác.

Đấu nối nguồn phụ (nếu có): Một số model có thể yêu cầu nguồn phụ riêng. Kiểm tra tài liệu để biết chi tiết. A9MEM3110 thường lấy nguồn nuôi từ chính các đường điện áp đo lường.

Đấu nối cổng giao tiếp Modbus RS485:

• Sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu.
• Kết nối các chân A(+), B(-) và SH (Shield/Ground) của đồng hồ với bus Modbus của hệ thống. Đảm bảo tính liên tục của vỏ bọc chống nhiễu và nối đất đúng cách.
• Nếu đồng hồ là thiết bị cuối cùng trên bus, có thể cần sử dụng điện trở đầu cuối (terminating resistor, thường là 120 Ohm).

Cấu hình ban đầu và kiểm tra hoạt động:

Cấp nguồn: Kiểm tra lại toàn bộ hệ thống đấu nối một lần nữa trước khi cấp nguồn.

Cài đặt thông số cơ bản: Sử dụng các nút bấm trên mặt thiết bị hoặc phần mềm cấu hình (nếu có) để cài đặt:

• Tỷ số biến dòng (CT ratio): Ví dụ, nếu dùng CT 100/5A, nhập tỷ số sơ cấp là 100, thứ cấp là 5. Đây là bước cực kỳ quan trọng để đồng hồ hiển thị đúng giá trị dòng điện và công suất.
• Tỷ số biến điện áp (VT ratio): Nếu sử dụng biến điện áp, nhập tỷ số tương ứng. Thông thường với hạ thế, VT ratio là 1.
• Cấu hình mạng (3P3W, 3P4W): Chọn đúng cấu hình phù hợp với hệ thống điện của bạn.
• Thông số giao tiếp Modbus: Địa chỉ Modbus (duy nhất trên bus), tốc độ baud (baud rate), chẵn lẻ (parity), bit dữ liệu, bit dừng. Các thông số này phải đồng nhất với cấu hình của Modbus Master (PLC, SCADA).

Kiểm tra hoạt động:

• Quan sát màn hình hiển thị: Kiểm tra các giá trị điện áp, dòng điện (nếu có tải), tần số. So sánh với giá trị đo bằng đồng hồ vạn năng để đảm bảo tính chính xác ban đầu.
• Kiểm tra chiều công suất: Đảm bảo đồng hồ đo đúng chiều công suất (nhận vào hay phát ra).
• Kiểm tra giao tiếp Modbus: Sử dụng phần mềm Modbus Master (ví dụ: Modbus Poll) để đọc các thanh ghi dữ liệu từ đồng hồ, đảm bảo kết nối thông suốt. Việc tuân thủ các bước trên không chỉ giúp Đồng hồ đo Schneider A9MEM3110 hoạt động chính xác mà còn kéo dài tuổi thọ thiết bị, đồng thời đảm bảo an toàn cho người vận hành và toàn bộ hệ thống điện.

4. Ứng Dụng Đa Dạng Của A9MEM3110

Sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may,…) (40%):

• Giám sát tiêu thụ năng lượng của từng máy móc, dây chuyền: Giúp xác định các thiết bị tiêu tốn nhiều điện năng bất thường, từ đó có kế hoạch bảo trì, sửa chữa hoặc thay thế. Ví dụ, một nhà máy chế tạo máy có thể lắp A9MEM3110 cho từng máy CNC để theo dõi hiệu suất sử dụng điện.
• Phân bổ chi phí năng lượng: Chính xác hóa việc tính toán chi phí điện cho từng công đoạn sản xuất hoặc từng sản phẩm, hỗ trợ việc định giá và quản lý lợi nhuận hiệu quả hơn.
• Tối ưu hóa lịch vận hành: Dựa trên dữ liệu phụ tải, doanh nghiệp có thể điều chỉnh lịch hoạt động của máy móc để tránh giờ cao điểm, giảm chi phí tiền điện.

Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng, Tòa nhà thương mại, Trung tâm dữ liệu) (30%):

• Quản lý năng lượng tòa nhà (BMS): Tích hợp A9MEM3110 vào hệ thống BMS để giám sát tổng thể năng lượng tiêu thụ của tòa nhà, các tầng, hoặc các khu vực chức năng riêng biệt (hệ thống chiếu sáng, HVAC, thang máy).
• Đo đếm cho thuê: Trong các tòa nhà văn phòng, trung tâm thương mại, việc lắp đặt đồng hồ đo riêng cho từng đơn vị thuê giúp việc tính toán và thu phí điện trở nên minh bạch, công bằng.
• Trung tâm dữ liệu: Giám sát chỉ số Hiệu quả sử dụng năng lượng (PUE – Power Usage Effectiveness) là cực kỳ quan trọng. Máy đo điện năng A9MEM3110 cung cấp dữ liệu chính xác để tính toán PUE, giúp tối ưu hóa hệ thống làm mát và các thiết bị IT.

Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo) (15%):

• Trạm biến áp, tủ phân phối: Giám sát chất lượng điện năng, phụ tải của các lộ ra, giúp ngành điện vận hành lưới ổn định và hiệu quả.
• Hệ thống năng lượng mặt trời, điện gió: Đo lường sản lượng điện phát lên lưới, hiệu suất của hệ thống inverter, phục vụ cho việc theo dõi và bảo trì. A9MEM3110 với khả năng đo 4 góc phần tư rất phù hợp cho ứng dụng này.

Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động) (10%): Trong các dây chuyền tự động hóa cao, việc giám sát năng lượng của từng robot, từng cụm máy giúp phát hiện sớm các dấu hiệu bất thường, hỗ trợ bảo trì dự đoán và giảm thiểu thời gian dừng máy.

Ngành nghề khác (Bảo trì, sửa chữa thiết bị điện,…) (5%): Sử dụng như một công cụ chẩn đoán, kiểm tra hiệu suất năng lượng của các thiết bị sau sửa chữa hoặc trong quá trình bảo trì định kỳ.

5. Khắc Phục Một Số Vấn Đề Thường Gặp Với A9MEM3110

Sự cố 1: Màn hình LCD của đồng hồ không hiển thị hoặc hiển thị chập chờn.

Nguyên nhân có thể:

• Mất nguồn cấp phụ cho đồng hồ.
• Kết nối nguồn cấp lỏng lẻo hoặc không đúng.
• Điện áp nguồn cấp không nằm trong dải cho phép của thiết bị.
• Lỗi phần cứng bên trong đồng hồ (hiếm gặp).

Giải pháp khắc phục:

1. Kiểm tra lại nguồn cấp phụ: Đảm bảo cầu dao hoặc aptomat cấp nguồn cho A9MEM3110 đang ở trạng thái BẬT.
2. Kiểm tra kết nối: Siết chặt lại các đầu nối dây cấp nguồn vào đồng hồ. Đảm bảo đúng cực tính nếu là nguồn DC.
3. Đo điện áp nguồn cấp: Sử dụng VOM để đo điện áp tại đầu vào nguồn phụ của đồng hồ, so sánh với thông số kỹ thuật của thiết bị.

Sự cố 2: Giá trị đo lường (dòng điện, điện áp, công suất) hiển thị không chính xác hoặc không hợp lý.

Nguyên nhân có thể:

• Kết nối mạch đo lường (điện áp, dòng điện) sai hoặc lỏng.
• Cài đặt tỷ số biến dòng (CT ratio) trong đồng hồ không đúng với CT thực tế đang sử dụng.
• Thứ tự pha đấu nối không chính xác.
• Biến dòng (CT) bị hỏng hoặc lắp đặt sai chiều.
• Nhiễu điện từ mạnh ảnh hưởng đến tín hiệu đo.

Giải pháp khắc phục:

1. Kiểm tra lại toàn bộ sơ đồ đấu dây mạch đo lường điện áp và dòng điện. Đảm bảo các kết nối chắc chắn, đúng pha, đúng cực tính (đặc biệt với CT).
2. Kiểm tra và cài đặt lại tỷ số biến dòng (CT primary/secondary) trong menu cấu hình của A9MEM3110 cho phù hợp.
3. Đảm bảo CT được lắp đúng chiều dòng điện chạy qua (thường có ký hiệu P1, P2 hoặc mũi tên chỉ hướng).
4. Kiểm tra xem có nguồn gây nhiễu mạnh gần đồng hồ hoặc dây tín hiệu không (ví dụ: biến tần, động cơ lớn). Nếu có, thử di chuyển dây tín hiệu hoặc sử dụng dây có vỏ bọc chống nhiễu.

Sự cố 3: Không thể kết nối truyền thông Modbus với đồng hồ.

Nguyên nhân có thể:

• Dây cáp truyền thông Modbus bị đứt, chập hoặc đấu nối sai (sai chân A, B).
• Cài đặt thông số truyền thông trên đồng hồ (địa chỉ Modbus, tốc độ baud, parity, stop bits) không khớp với cài đặt trên thiết bị master (PLC, PC, Gateway).
• Điện trở đầu cuối (terminating resistor) chưa được lắp đặt đúng cách trong mạng RS485 (đặc biệt với khoảng cách xa hoặc nhiều thiết bị).
• Nhiễu trên đường truyền.

Giải pháp khắc phục:

1. Kiểm tra kỹ lưỡng cáp truyền thông, đảm bảo kết nối đúng và chắc chắn.
2. Xác nhận lại các thông số truyền thông trên A9MEM3110 và thiết bị master, đảm bảo chúng hoàn toàn trùng khớp.
3. Lắp đặt điện trở đầu cuối (thường là 120 Ohm) ở hai đầu xa nhất của bus truyền thông RS485.
4. Sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu cho đường truyền Modbus.

6. Liên Hệ Thanhthienphu.vn Để Được Tư vấn

Tại sao chọn thanhthienphu.vn là đối tác tin cậy cho thiết bị Schneider A9MEM3110 và các giải pháp điện công nghiệp?

• Sản phẩm chính hãng 100%: Cam kết nguồn gốc xuất xứ rõ ràng, đầy đủ chứng từ CO/CQ.
• Giá cả cạnh tranh: Chính sách giá ưu đãi, chiết khấu hấp dẫn cho đơn hàng số lượng lớn và khách hàng thân thiết.
• Tư vấn kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc về sản phẩm và ứng dụng, sẵn sàng hỗ trợ bạn lựa chọn, lắp đặt và vận hành.
• Hàng tồn kho đa dạng: Luôn có sẵn nhiều mã hàng số lượng lớn, đáp ứng nhanh chóng mọi nhu cầu.
• Giao hàng nhanh chóng toàn quốc: Với kho hàng đa dạng và quy trình làm việc chuyên nghiệp, đảm bảo cung ứng sản phẩm kịp thời cho mọi dự án của bạn trên toàn quốc, đặc biệt tại các trung tâm công nghiệp lớn như Thành phố Hồ Chí Minh, Hà Nội, Đà Nẵng, Bình Dương, Đồng Nai.
• Dịch vụ hậu mãi chu đáo: Chính sách bảo hành chính hãng, hỗ trợ kỹ thuật sau bán hàng tận tình.

Liên hệ ngay với chúng tôi qua:

• Hotline: 08.12.77.88.99
• Website: Thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
