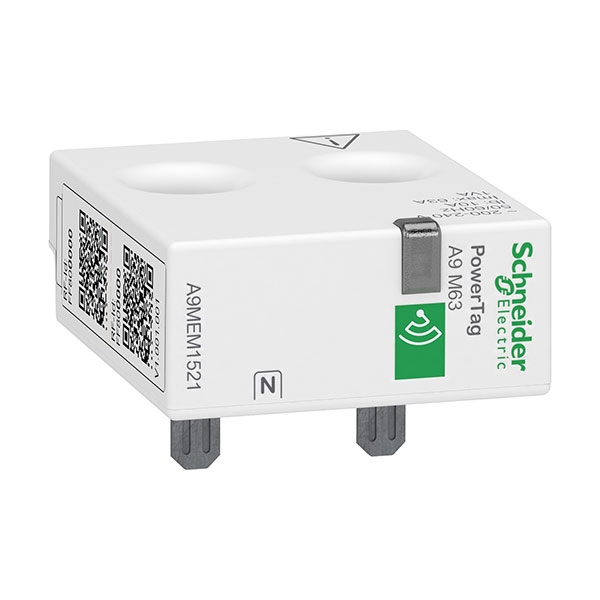

Cảm biến năng lượng Schneider A9MEM1521

2,941,178

* Giá trên website là giá tham khảo, giá hiện tại sẽ có thay đổi. Vui lòng liên hệ Hotline để được báo giá chính xác
* Giá trên chưa bao gồm chi phí lắp đặt và thi công

5.0 (1 đánh giá) Đã bán 647
Còn hàng

SKU: A9MEM1521
Hãng sản xuất: Schneider
Chất lượng: Mới 100%
Bảo hành: Chính hãng
Chứng từ: CO/CQ, hóa đơn VAT

Thanh Thiên Phú cam kết Thanh Thiên Phú cam kết
banner-cam-ket-dich-vu-khach-hang
Mua ngay

Thông số kỹ thuật A9MEM1521

Thông số kỹ thuật Giá trị
Mã sản phẩm A9MEM1521
Tên sản phẩm Cảm biến năng lượng Enerlin’X iEM3155
Dòng sản phẩm Enerlin’X iEM3000
Loại đo lường Năng lượng hoạt động, năng lượng phản kháng, công suất, điện áp, dòng điện, tần số
Loại mạng Mạng 3 pha (4 dây), Mạng 3 pha (3 dây), Mạng 1 pha (2 dây)
Điện áp định mức (Pha-Trung tính) 100 – 277 V AC (45-65 Hz)
Điện áp định mức (Pha-Pha) 173 – 480 V AC (45-65 Hz)
Dòng điện định mức 5 A
Kết nối dòng điện Biến dòng (CT)
Độ chính xác đo lường năng lượng hoạt động Cấp 1 theo IEC 61557-12, Cấp 1 theo IEC 62053-21, Cấp C theo EN 50470-3
Độ chính xác đo lường năng lượng phản kháng Cấp 2 theo IEC 62053-23
Giao tiếp Modbus RTU
Kiểu lắp đặt Thanh ray DIN
Chỉ số bảo vệ IP IP20 mặt trước, IP40 thân máy
Nguồn cấp phụ trợ 100 – 270 V AC/DC (45-65 Hz AC)
Tín hiệu đầu vào/ra 2 đầu vào số, 2 đầu ra số
Hiển thị Màn hình LCD
Mô tả sản phẩm

Cảm biến năng lượng Schneider A9MEM1521: Giải pháp giám sát điện năng thông minh, chính xác và tối ưu chi phí vận hành cho mọi hệ thống điện công nghiệp, được phân phối chính hãng tại thanhthienphu.vn.

Thiết bị đo đếm điện năng tiên tiến này chính là chìa khóa mở ra cánh cửa quản lý năng lượng hiệu quả, giúp các kỹ sư điện, quản lý kỹ thuật và chủ doanh nghiệp tại Việt Nam làm chủ hoàn toàn bức tranh tiêu thụ điện, từ đó đưa ra những quyết định sáng suốt để nâng cao hiệu suất và gia tăng lợi thế cạnh tranh bền vững.

1. Cấu Tạo Chính Của A9MEM1521

  • Vỏ Bảo Vệ Chắc Chắn: Được chế tạo từ vật liệu nhựa tổng hợp cao cấp, chống cháy và chịu va đập tốt, vỏ ngoài của A9MEM1521 không chỉ bảo vệ an toàn cho các linh kiện điện tử nhạy cảm bên trong khỏi tác động vật lý và môi trường (bụi, ẩm theo tiêu chuẩn IP40 mặt trước) mà còn đảm bảo an toàn điện cho người sử dụng. Thiết kế nhỏ gọn với kích thước chỉ 4 mô-đun (72mm) giúp tiết kiệm không gian quý giá trong tủ điện. Màu trắng đặc trưng của dòng Acti9 mang lại vẻ ngoài chuyên nghiệp và đồng bộ.
  • Khối Đo Lường (Metrology Core): Đây là trái tim của cảm biến, nơi diễn ra quá trình chuyển đổi và tính toán các đại lượng điện. Sử dụng các chip xử lý tín hiệu số (DSP) tiên tiến và các cảm biến dòng, áp có độ chính xác cao, khối đo lường đảm bảo thu thập dữ liệu điện năng một cách trung thực và đáng tin cậy, đạt cấp chính xác Class 1 theo tiêu chuẩn IEC 62053-21 cho năng lượng tác dụng. Khả năng đo lường đa dạng các thông số như kWh, kvarh, kW, kVA, kvar, A, V, PF, Hz giúp cung cấp cái nhìn toàn diện về hệ thống.
  • Màn Hình Hiển Thị LCD: Mặt trước của thiết bị được trang bị màn hình LCD trực quan, có đèn nền, giúp người dùng dễ dàng đọc các giá trị đo lường trực tiếp tại tủ điện ngay cả trong điều kiện ánh sáng yếu. Màn hình hiển thị rõ ràng các thông số quan trọng, hỗ trợ việc kiểm tra nhanh chóng tình trạng hoạt động và các giá trị tiêu thụ năng lượng. Các nút bấm điều hướng tích hợp cho phép truy cập và cài đặt các thông số cơ bản một cách thuận tiện.
  • Cổng Kết Nối Đầu Vào/Đầu Ra (Input/Output Terminals): Các cổng kết nối được thiết kế chắc chắn, dễ dàng đấu nối dây dẫn. Bao gồm các cổng đầu vào cho điện áp (L1, L2, L3, N) và dòng điện (đo trực tiếp qua các terminal tích hợp cho dòng lên đến 63A). Các vít kẹp đảm bảo kết nối điện ổn định và an toàn, giảm thiểu nguy cơ lỏng lẻo hay phát nhiệt.
  • Cổng Giao Tiếp Modbus RTU (RS485): Đây là thành phần quan trọng cho phép A9MEM1521 tích hợp vào các hệ thống quản lý và giám sát lớn hơn. Cổng RS485 sử dụng giao thức Modbus RTU phổ biến, cho phép truyền dữ liệu đo lường đến PLC, SCADA, BMS hoặc các phần mềm quản lý năng lượng một cách dễ dàng và tin cậy. Điều này mở ra khả năng giám sát từ xa, thu thập dữ liệu tự động và phân tích chuyên sâu.
  • Bộ Nhớ Trong (Non-volatile Memory): Thiết bị được tích hợp bộ nhớ trong để lưu trữ các giá trị năng lượng tích lũy. Điều này đảm bảo rằng dữ liệu đo đếm quan trọng sẽ không bị mất đi ngay cả khi xảy ra sự cố mất điện tạm thời, duy trì tính toàn vẹn và liên tục của thông tin giám sát.
  • Ngàm Gắn DIN Rail: Mặt sau của cảm biến được thiết kế với ngàm gài tiêu chuẩn, cho phép lắp đặt nhanh chóng và chắc chắn lên thanh DIN rail phổ biến trong các tủ điện công nghiệp. Cơ chế gài/tháo đơn giản giúp tiết kiệm thời gian và công sức cho kỹ thuật viên trong quá trình lắp đặt hoặc thay thế.

2. Các Tính Năng Chính Của A9MEM1521

Đo Lường Đa Thông Số Với Độ Chính Xác Cao (Class 1):

  • Không chỉ đo năng lượng tác dụng (kWh) với cấp chính xác Class 1 theo IEC 62053-21, A9MEM1521 còn cung cấp thông tin chi tiết về nhiều đại lượng điện quan trọng khác: năng lượng phản kháng (kvarh), công suất tức thời (kW, kVA, kvar), dòng điện từng pha, điện áp pha và dây, hệ số công suất, tần số.
  • Lợi ích: Cung cấp bức tranh toàn diện và chính xác về tình trạng tiêu thụ điện, giúp xác định các khu vực lãng phí, đánh giá chất lượng nguồn điện, và là cơ sở tin cậy cho việc phân bổ chi phí hoặc tính toán hiệu quả đầu tư các giải pháp tiết kiệm năng lượng. Độ chính xác cao đảm bảo hóa đơn nội bộ hoặc phân tích hiệu suất luôn đáng tin cậy.

Đo Dòng Điện Trực Tiếp Lên Đến 63A:

  • Một ưu điểm nổi bật của A9MEM1521 là khả năng đo lường dòng điện trực tiếp cho các mạch tải lên đến 63A mà không cần sử dụng biến dòng (Current Transformers – CTs) bên ngoài.
  • Lợi ích: Giảm đáng kể chi phí đầu tư ban đầu (không cần mua thêm CTs), tiết kiệm không gian lắp đặt trong tủ điện (vốn thường rất hạn chế), đơn giản hóa quá trình đấu nối và giảm thiểu điểm lỗi tiềm ẩn trong hệ thống đo lường. Điều này đặc biệt hữu ích cho các ứng dụng đo lường phụ tải nhánh hoặc các thiết bị tiêu thụ điện riêng lẻ.

Tích Hợp Sẵn Giao Thức Modbus RTU (RS485):

  • Thiết bị được trang bị sẵn cổng giao tiếp RS485 hỗ trợ giao thức Modbus RTU, một chuẩn giao tiếp công nghiệp rất phổ biến và mạnh mẽ.
  • Lợi ích: Cho phép kết nối và tích hợp dễ dàng A9MEM1521 vào các hệ thống quản lý năng lượng tập trung (EMS), hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA), hệ thống quản lý tòa nhà (BMS), hoặc các bộ điều khiển logic khả trình (PLC). Dữ liệu đo lường có thể được thu thập tự động, liên tục và giám sát từ xa, tạo điều kiện cho việc phân tích xu hướng, tạo báo cáo và đưa ra cảnh báo kịp thời.

Thiết Kế Nhỏ Gọn, Lắp Đặt DIN Rail Tiện Lợi:

  • Với chiều rộng chỉ 4 mô-đun (72mm) và ngàm gài chuẩn DIN rail, A9MEM1521 tối ưu hóa không gian lắp đặt và đơn giản hóa quá trình thi công.
  • Lợi ích: Giúp kỹ thuật viên lắp đặt nhanh chóng, dễ dàng vào các tủ điện tiêu chuẩn. Thiết kế nhỏ gọn đặc biệt phù hợp với các dự án nâng cấp hoặc mở rộng hệ thống tủ điện hiện có, nơi không gian thường bị giới hạn.

Màn Hình LCD Hiển Thị Trực Quan:

  • Màn hình LCD tích hợp đèn nền cho phép đọc trực tiếp các giá trị đo lường ngay tại vị trí lắp đặt. Các nút bấm chức năng giúp truy cập menu và xem các thông số một cách thuận tiện.
  • Lợi ích: Hỗ trợ kiểm tra nhanh, xác minh hoạt động và chẩn đoán sự cố cơ bản tại chỗ mà không cần kết nối với hệ thống giám sát trung tâm. Đèn nền đảm bảo khả năng đọc rõ ràng trong mọi điều kiện ánh sáng.

Phát Hiện Lỗi Đấu Dây:

  • Một số phiên bản hoặc cấu hình có thể hỗ trợ tính năng phát hiện lỗi đấu dây cơ bản (ví dụ: ngược pha), giúp cảnh báo sớm cho kỹ thuật viên trong quá trình lắp đặt.
  • Lợi ích: Giảm thiểu sai sót trong quá trình lắp đặt, đảm bảo thiết bị hoạt động chính xác ngay từ đầu, tránh các kết quả đo lường sai lệch do đấu nối không đúng.

Tuân Thủ Các Tiêu Chuẩn Quốc Tế:

  • Sản phẩm đáp ứng hàng loạt các tiêu chuẩn quốc tế khắt khe như IEC, UL, EN về đo lường, an toàn và tương thích điện từ.
  • Lợi ích: Khẳng định chất lượng, độ tin cậy và an toàn của sản phẩm. Đảm bảo khả năng tương thích và chấp nhận trong các dự án có yêu cầu kỹ thuật cao hoặc tiêu chuẩn quốc tế.

3. Hướng Dẫn Kết Nối A9MEM1521

Chuẩn Bị Dụng Cụ và Vật Tư:

  • Cảm biến năng lượng Schneider A9MEM1521.
  • Tua vít cách điện (đầu dẹp và bake phù hợp với terminal của cảm biến).
  • Kìm tuốt dây, kìm bấm cos (nếu cần).
  • Dây dẫn điện có tiết diện phù hợp (ví dụ: 1.5mm² – 10mm² tùy thuộc dòng tải và quy định).
  • Đầu cos phù hợp (nếu sử dụng dây lõi nhiều sợi).
  • Thiết bị kiểm tra điện áp (VOM, bút thử điện…).
  • Tài liệu kỹ thuật của A9MEM1521.

Xác Định Vị Trí Lắp Đặt:

  • Chọn vị trí lắp đặt trên thanh DIN rail trong tủ điện phân phối, gần với mạch cần đo lường.
  • Đảm bảo có đủ không gian xung quanh cảm biến để đấu dây và tản nhiệt (nếu cần). Vị trí lắp đặt nên khô ráo, ít bụi và trong phạm vi nhiệt độ hoạt động cho phép (-25°C đến +55°C).

Lắp Đặt Cảm Biến Lên DIN Rail:

  • Đặt phần ngàm phía trên của cảm biến vào mép trên của thanh DIN rail.
  • Nhấn nhẹ phần dưới của cảm biến vào cho đến khi ngàm dưới khớp vào thanh DIN rail, phát ra tiếng click nhẹ.
  • Kiểm tra đảm bảo cảm biến đã được gắn chắc chắn trên thanh ray.

Kết Nối Dây Điện Áp (Voltage Inputs):

  • Xác định các dây pha (L1, L2, L3) và dây trung tính (N) của mạch cần đo.
  • Kết nối dây L1 vào terminal L1 của cảm biến.
  • Kết nối dây L2 vào terminal L2 của cảm biến.
  • Kết nối dây L3 vào terminal L3 của cảm biến.
  • Kết nối dây N vào terminal N của cảm biến.

Kết Nối Dây Dòng Điện (Current Inputs – Đo Trực Tiếp):

Quan trọng: Cảm biến A9MEM1521 đo dòng trực tiếp, nghĩa là dòng điện tải sẽ đi xuyên qua cảm biến.

Xác định dây pha L1 cấp cho tải. Ngắt dây này và kết nối:

  • Đầu dây L1 từ nguồn vào terminal đầu vào dòng điện pha 1 trên cảm biến (thường ký hiệu I L1 in hoặc tương tự).
  • Đầu dây L1 đi đến tải từ terminal đầu ra dòng điện pha 1 trên cảm biến (thường ký hiệu I L1 out hoặc tương tự).

Lặp lại tương tự cho pha L2 và pha L3, kết nối qua các terminal dòng điện tương ứng (I L2 in/out, I L3 in/out).

Kết Nối Nguồn Cấp Cho Cảm Biến (Nếu Cần):

  • Một số cảm biến năng lượng cần nguồn cấp phụ riêng. Tuy nhiên, A9MEM1521 thường lấy nguồn tự dùng trực tiếp từ các đường điện áp đo lường (L1, N hoặc L-L). Kiểm tra lại tài liệu kỹ thuật để xác nhận yêu cầu nguồn cấp cụ thể. Nếu lấy nguồn từ đường đo, bước này có thể bỏ qua.

Kết Nối Giao Tiếp Modbus RTU (RS485):

  • Nếu bạn cần tích hợp cảm biến vào hệ thống giám sát, hãy kết nối cổng giao tiếp RS485.
  • Sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu (ví dụ: cáp Cat5e/Cat6 hoặc cáp chuyên dụng cho RS485).
  • Kết nối terminal D1 (hoặc A+) của cảm biến với đường dây A+ của mạng Modbus.
  • Kết nối terminal D0 (hoặc B-) của cảm biến với đường dây B- của mạng Modbus.
  • Kết nối terminal Shield (hoặc GND/Common) của cảm biến với dây tiếp địa hoặc đường common của mạng Modbus để giảm nhiễu.
  • Lưu ý: Đảm bảo tất cả các thiết bị trên cùng một mạng Modbus có cùng tốc độ baud, parity, số bit dữ liệu và địa chỉ Modbus (ID) phải là duy nhất cho mỗi thiết bị. Cài đặt các thông số này trên A9MEM1521 thông qua màn hình hoặc phần mềm cấu hình (nếu có). Sử dụng điện trở đầu cuối (khoảng 120 Ohm) ở hai thiết bị đầu và cuối của đường bus RS485 dài.

Kiểm Tra Lại Toàn Bộ Kết Nối:

Trước khi cấp điện trở lại, hãy kiểm tra kỹ lưỡng tất cả các điểm đấu nối:

  • Đúng thứ tự pha cho cả điện áp và dòng điện.
  • Đúng chiều dòng điện qua các terminal đo dòng.
  • Các vít terminal đã được siết chặt.
  • Không có dây dẫn nào bị hở, chạm chập.
  • Kết nối Modbus đúng cực tính.

Cấp Điện và Kiểm Tra Hoạt Động:

  • Sau khi kiểm tra kỹ, đóng điện trở lại cho hệ thống.
  • Quan sát màn hình LCD của A9MEM1521. Màn hình nên sáng lên và bắt đầu hiển thị các giá trị đo lường.
  • Kiểm tra các giá trị cơ bản như điện áp, dòng điện, công suất xem có hợp lý không.
  • Nếu có kết nối Modbus, kiểm tra xem hệ thống giám sát (SCADA/BMS/PLC) có đọc được dữ liệu từ cảm biến hay không.

Cấu Hình Thông Số (Nếu Cần):

  • Sử dụng các nút bấm trên cảm biến hoặc phần mềm cấu hình (nếu có hỗ trợ) để cài đặt các thông số như địa chỉ Modbus, tốc độ baud, tỷ số biến dòng/biến áp (nếu dùng CT/VT ngoài – không áp dụng cho đo trực tiếp 63A của A9MEM1521),…

4. Ứng Dụng Rộng Rãi Của A9MEM1521

Giám Sát Năng Lượng Phụ Tải Nhánh (Sub-metering/Sub-billing):

  • Đây là ứng dụng phổ biến nhất của A9MEM1521. Nhờ khả năng đo trực tiếp đến 63A và kích thước nhỏ gọn, nó lý tưởng để lắp đặt tại các tủ phân phối nhánh (DB) để giám sát năng lượng tiêu thụ của từng tầng trong tòa nhà văn phòng, từng gian hàng trong trung tâm thương mại, từng căn hộ trong chung cư, hoặc từng khu vực sản xuất riêng biệt trong nhà máy.
  • Lợi ích: Cung cấp dữ liệu chính xác để phân bổ chi phí tiền điện cho từng đơn vị sử dụng (người thuê, bộ phận), nâng cao ý thức tiết kiệm năng lượng của người dùng, xác định các khu vực tiêu thụ bất thường và là cơ sở để tính toán hiệu quả của các biện pháp tiết kiệm năng lượng đã triển khai. Ví dụ, một nhà máy dệt may có thể lắp A9MEM1521 cho từng dây chuyền nhuộm, dệt, hoàn tất để biết chính xác chi phí năng lượng của từng công đoạn.

Quản Lý Năng Lượng Trong Sản Xuất Công Nghiệp:

  • Trong các nhà máy sản xuất (cơ khí, chế tạo máy, thực phẩm, nhựa, hóa chất…), A9MEM1521 giúp giám sát năng lượng tiêu thụ của các máy móc, dây chuyền sản xuất hoặc các hệ thống phụ trợ quan trọng (như hệ thống khí nén, hệ thống lạnh).
  • Lợi ích: Cho phép tính toán chi phí năng lượng trên mỗi đơn vị sản phẩm, xác định hiệu suất năng lượng của thiết bị (ví dụ: kWh/tấn sản phẩm), phát hiện sớm các dấu hiệu bất thường trong vận hành máy móc (ví dụ: động cơ tiêu thụ dòng điện cao đột ngột có thể do kẹt cơ khí), lên kế hoạch bảo trì dự đoán và tối ưu hóa lịch trình sản xuất để giảm tiêu thụ điện vào giờ cao điểm.

Giám Sát và Tối Ưu Hóa Năng Lượng Trong Tòa Nhà Thương Mại và Dân Cư:

  • Trong các tòa nhà văn phòng, khách sạn, bệnh viện, trường học, A9MEM1521 có thể được sử dụng để theo dõi năng lượng tiêu thụ của hệ thống chiếu sáng, hệ thống điều hòa không khí (HVAC), thang máy, bơm nước và các khu vực công cộng.
  • Lợi ích: Tích hợp với Hệ thống Quản lý Tòa nhà (BMS), dữ liệu từ A9MEM1521 giúp tự động hóa việc điều khiển các thiết bị (ví dụ: điều chỉnh nhiệt độ HVAC, bật/tắt đèn theo lịch trình hoặc cảm biến hiện diện), xác định các cơ hội tiết kiệm năng lượng, nâng cao tiện nghi cho người sử dụng và đạt các chứng chỉ công trình xanh (như LEED, LOTUS).

Quản Lý Năng Lượng Trong Trung Tâm Dữ Liệu (Data Center):

  • Trung tâm dữ liệu là nơi tiêu thụ năng lượng cực kỳ lớn. A9MEM1521 có thể được dùng để giám sát năng lượng cấp cho từng tủ rack (PDU – Power Distribution Unit), từng hàng máy chủ hoặc hệ thống làm mát chính xác.
  • Lợi ích: Giúp tính toán chỉ số Hiệu quả Sử dụng Năng lượng (PUE – Power Usage Effectiveness), tối ưu hóa việc phân phối tải và làm mát, đảm bảo nguồn điện ổn định cho các thiết bị IT quan trọng và quản lý chi phí vận hành hiệu quả.

Theo Dõi Hiệu Suất Hệ Thống Năng Lượng Tái Tạo:

  • Đối với các hệ thống điện mặt trời áp mái quy mô nhỏ hoặc các hệ thống năng lượng tái tạo khác, A9MEM1521 có thể được sử dụng để đo lường sản lượng điện tạo ra, so sánh với năng lượng tiêu thụ để đánh giá hiệu quả đầu tư và mức độ tự chủ năng lượng.
  • Lợi ích: Cung cấp dữ liệu thực tế về hiệu suất của hệ thống, giúp chủ đầu tư theo dõi lợi tức đầu tư (ROI) và phát hiện sớm các vấn đề suy giảm hiệu suất (ví dụ: do tấm pin bẩn, lỗi inverter).

Giám Sát Chất Lượng Điện Năng Cơ Bản:

  • Ngoài đo năng lượng, A9MEM1521 còn đo các thông số như điện áp, tần số, hệ số công suất.
  • Lợi ích: Giúp người vận hành có cái nhìn cơ bản về chất lượng nguồn điện cung cấp cho các thiết bị nhạy cảm, phát hiện sớm các vấn đề như sụt áp, quá áp hoặc hệ số công suất thấp để có biện pháp khắc phục kịp thời (ví dụ: lắp đặt tụ bù), tránh hư hỏng thiết bị và phạt tiền điện do hệ số công suất thấp.

5. Khắc Phục Một Số Tình Huống Khi Sử Dụng A9MEM1521

Một Số Tình Huống Thường Gặp và Cách Khắc Phục:

Màn Hình Cảm Biến Không Sáng:

Nguyên nhân có thể: Mất nguồn cấp cho cảm biến (do cảm biến lấy nguồn từ điện áp đo lường L-N hoặc L-L). Lỗi kết nối dây điện áp. Cảm biến bị lỗi phần cứng.

Cách khắc phục:

  • Kiểm tra xem có điện áp tại các terminal L1, L2, L3, N của cảm biến hay không bằng VOM.
  • Kiểm tra lại các điểm đấu nối dây điện áp (L1, L2, L3, N), đảm bảo dây dẫn không bị đứt, lỏng lẻo và đã được siết chặt vào terminal.
  • Kiểm tra cầu chì hoặc aptomat (MCB/MCCB) cấp nguồn cho mạch mà cảm biến đang đo, đảm bảo chúng đang ở trạng thái ON.
  • Nếu đã kiểm tra các bước trên mà màn hình vẫn không sáng, cảm biến có thể đã bị lỗi. Liên hệ nhà cung cấp (thanhthienphu.vn) hoặc bộ phận hỗ trợ kỹ thuật của Schneider Electric để được kiểm tra và bảo hành (nếu còn hạn).

Giá Trị Đo Lường Hiển Thị Không Chính Xác (Ví dụ: Công suất âm, Dòng điện/Điện áp sai lệch lớn):

Nguyên nhân có thể: Đấu sai thứ tự pha điện áp (ví dụ: L1 vào L2). Đấu ngược chiều dòng điện qua các terminal đo dòng. Cài đặt thông số trên cảm biến sai (ít gặp với đo trực tiếp). Lỗi cảm biến.

Cách khắc phục:

  • Kiểm tra thứ tự pha điện áp: Đảm bảo dây L1, L2, L3 từ nguồn được kết nối đúng vào terminal L1, L2, L3 tương ứng trên cảm biến.
  • Kiểm tra chiều dòng điện: Đảm bảo dòng điện đi từ nguồn vào terminal “In” và đi ra tải từ terminal “Out” của mỗi pha trên cảm biến. Nếu đấu ngược, giá trị công suất có thể bị âm hoặc sai lệch. Hãy đảo lại chiều đấu nối dây dòng cho pha bị sai.
  • Kiểm tra lại các cài đặt cơ bản trên cảm biến (nếu có) xem có phù hợp với hệ thống không (ví dụ loại mạng điện 3P3W hay 3P4W).
  • Nếu các kết nối đã đúng mà giá trị vẫn sai lệch lớn, thử so sánh với một thiết bị đo đáng tin cậy khác (ví dụ: ampe kìm, VOM). Nếu có sự khác biệt đáng kể và không giải thích được, cảm biến có thể cần hiệu chuẩn lại hoặc đã bị lỗi. Liên hệ hỗ trợ kỹ thuật.

Không Thể Kết Nối Modbus (Không Đọc Được Dữ Liệu Từ SCADA/PLC/BMS):

Nguyên nhân có thể: Sai địa chỉ Modbus (ID). Sai thông số truyền thông (tốc độ baud, parity, data bits, stop bits). Lỗi đấu nối dây RS485 (ngược cực A+/B-, lỏng lẻo, đứt dây). Nhiễu tín hiệu trên đường truyền. Lỗi cấu hình trên phần mềm Master (SCADA/PLC/BMS). Khoảng cách truyền quá xa hoặc thiếu điện trở đầu cuối.

Cách khắc phục:

  • Kiểm tra Địa chỉ Modbus: Đảm bảo địa chỉ Modbus (ID) cài đặt trên A9MEM1521 là duy nhất trên mạng và khớp với địa chỉ bạn đang truy vấn từ Master.
  • Kiểm tra Thông số Truyền thông: Đảm bảo tốc độ baud, parity, data bits, stop bits cài đặt trên cảm biến và trên Master là hoàn toàn giống nhau.
  • Kiểm tra Đấu nối RS485: Kiểm tra lại kết nối dây A+ (D1), B- (D0), và GND/Shield. Đảm bảo không bị ngược cực, tiếp xúc tốt, không bị đứt. Thử đảo lại dây A+, B- nếu nghi ngờ đấu ngược.
  • Kiểm tra Điện trở đầu cuối: Nếu đường bus RS485 dài, đảm bảo đã lắp điện trở đầu cuối (khoảng 120 Ohm) tại hai thiết bị đầu và cuối của mạng.
  • Giảm thiểu Nhiễu: Sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu. Đi dây tín hiệu RS485 cách xa các dây động lực, biến tần hoặc các nguồn gây nhiễu khác. Đảm bảo kết nối tiếp địa (GND/Shield) đúng cách.
  • Kiểm tra Cấu hình Master: Xem lại cấu hình tag/point trên phần mềm SCADA/PLC/BMS, đảm bảo đúng địa chỉ thanh ghi (register address), kiểu dữ liệu, thứ tự byte/word theo tài liệu Modbus của A9MEM1521.
  • Kiểm tra Khoảng cách: Chiều dài tối đa của mạng RS485 thường khoảng 1000-1200m. Nếu xa hơn, cần sử dụng bộ lặp tín hiệu (repeater).
  • Thử nghiệm đơn giản: Thử kết nối trực tiếp máy tính (qua bộ chuyển đổi USB-RS485) với chỉ một cảm biến A9MEM1521 để kiểm tra giao tiếp cơ bản bằng phần mềm Modbus test tool (như Modbus Poll, QModMaster).

Giá Trị Năng Lượng (kWh) Không Tăng Hoặc Tăng Rất Chậm:

Nguyên nhân có thể: Tải tiêu thụ rất nhỏ. Lỗi kết nối dòng điện (chỉ kết nối áp, không kết nối dòng hoặc kết nối sai). Lỗi cảm biến.

Cách khắc phục:

  • Kiểm tra xem có tải đang hoạt động trên mạch mà cảm biến đang đo hay không.
  • Kiểm tra lại kỹ lưỡng kết nối dây dòng điện qua cảm biến cho cả 3 pha. Đảm bảo dòng tải thực sự đi qua các terminal đo dòng của cảm biến.
  • Sử dụng ampe kìm để kiểm tra xem có dòng điện thực tế chạy qua dây dẫn hay không.
  • Nếu có dòng và áp mà năng lượng không tăng hoặc tăng không đúng, cảm biến có thể bị lỗi.
