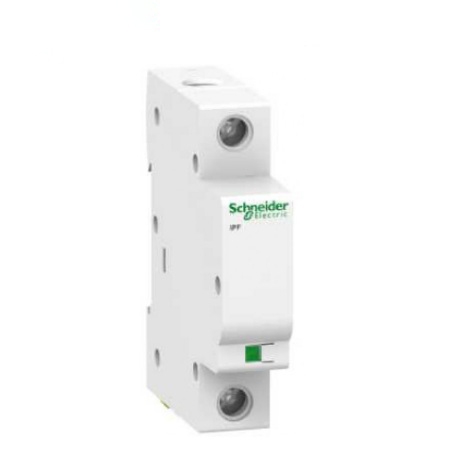

CB chống sét Schneider A9L15686 40kA 1P

CB chống sét Schneider A9L15686 40kA 1P, một thiết bị cắt sét lan truyền ưu việt, là lá chắn thép vững chắc bảo vệ hệ thống điện và các thiết bị điện tử nhạy cảm của bạn trước những nguy cơ từ sét đánh và xung quá áp, đảm bảo sự vận hành ổn định và an toàn tối đa.

Tại thanhthienphu.vn, chúng tôi mang đến giải pháp bảo vệ tiên tiến này, giúp các kỹ sư điện, quản lý kỹ thuật và chủ doanh nghiệp an tâm phát triển sản xuất, nâng cao hiệu quả và khẳng định vị thế trên thị trường, đồng thời tối ưu hóa chi phí vận hành và bảo vệ thiết bị đầu cuối.

1. Cấu Tạo Sản Phẩm A9L15686

• Vỏ Ngoài Chắc Chắn, An Toàn: Lớp vỏ của bộ chống sét Schneider A9L15686 được chế tạo từ nhựa tổng hợp cao cấp, có khả năng cách điện tuyệt vời và chống cháy hiệu quả. Vật liệu này không chỉ đảm bảo an toàn cho người vận hành trong quá trình lắp đặt và bảo trì mà còn giúp thiết bị chịu được các điều kiện khắc nghiệt của môi trường công nghiệp như nhiệt độ cao, độ ẩm và bụi bẩn. Thiết kế vỏ nhỏ gọn, tuân thủ tiêu chuẩn lắp đặt trên thanh DIN rail phổ biến, giúp tiết kiệm không gian trong tủ điện và dễ dàng tích hợp vào các hệ thống hiện có, một yếu tố quan trọng đối với các nhà máy sản xuất cơ khí, chế tạo máy hay các công trình xây dựng khu công nghiệp.
• Khối Varistor (MOV) Hiệu Suất Cao: Trái tim của CB chống sét Schneider A9L15686 chính là khối Varistor Oxit Kim Loại (MOV) công nghệ tiên tiến. Đây là thành phần chủ chốt có nhiệm vụ phát hiện và triệt tiêu các xung quá áp đột ngột do sét gây ra. MOV trong A9L15686 được lựa chọn kỹ càng để có tốc độ phản ứng cực nhanh, chỉ vài nano giây, và khả năng chịu được dòng sét lớn, lên đến 40kA (dạng sóng 8/20µs) cho cấu hình 1P. Điều này đảm bảo rằng ngay cả những xung sét mạnh nhất cũng sẽ được chuyển hướng xuống đất một cách an toàn, bảo vệ các thiết bị điện tử nhạy cảm phía sau như PLC, biến tần, máy tính công nghiệp trong các dây chuyền sản xuất tự động hay hệ thống năng lượng tái tạo.
• Bộ Phận Ngắt Nhiệt An Toàn Tích Hợp: Để tăng cường độ an toàn và độ tin cậy, Schneider A9L15686 được trang bị một bộ phận ngắt nhiệt bên trong. Trong trường hợp MOV bị suy giảm chất lượng do phải làm việc liên tục với các xung quá áp hoặc đạt đến cuối tuổi thọ vận hành, bộ phận ngắt nhiệt này sẽ tự động tách MOV ra khỏi mạch điện. Cơ chế này giúp ngăn chặn nguy cơ quá nhiệt, cháy nổ tiềm ẩn, đồng thời cung cấp một chỉ báo rõ ràng về tình trạng cần thay thế của thiết bị, giúp các kỹ thuật viên điện dễ dàng theo dõi và bảo trì hệ thống.
• Tiếp Điểm Kết Nối Vững Chắc: Các đầu nối của thiết bị cắt sét Schneider A9L15686 được thiết kế để đảm bảo kết nối điện chắc chắn và ổn định, giảm thiểu điện trở tiếp xúc và nguy cơ phát sinh nhiệt tại điểm nối. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp, nơi dòng điện hoạt động thường ở mức cao và sự ổn định của kết nối ảnh hưởng trực tiếp đến hiệu suất và an toàn của toàn bộ hệ thống.
• Chỉ Thị Trạng Thái Trực Quan: Một số phiên bản hoặc phụ kiện đi kèm của dòng Acti9 có thể bao gồm chỉ thị trạng thái hoạt động, giúp người dùng dễ dàng nhận biết tình trạng của thiết bị chống sét: hoạt động bình thường (thường là màu xanh) hoặc cần kiểm tra/thay thế (thường là màu đỏ hoặc mất chỉ thị).

2. Các Tính Năng Chính Của A9L15686

• Khả năng cắt sét vượt trội 65kA: Đây là một trong những thông số quan trọng nhất, thể hiện khả năng chịu đựng và chuyển hướng dòng sét cực đại mà thiết bị có thể xử lý (theo dạng sóng 8/20µs). Với dòng cắt 65kA, A9L15586 cung cấp mức bảo vệ Type 2 mạnh mẽ, phù hợp cho các tủ điện phân phối chính hoặc tủ nhánh trong các nhà máy, xí nghiệp, tòa nhà thương mại, nơi có nguy cơ cao về sét lan truyền qua đường dây cấp nguồn.
• Bảo vệ toàn diện 3P+N: Thiết kế 3 pha + trung tính (L1, L2, L3, N) đảm bảo bảo vệ đồng thời cho cả ba dây pha và dây trung tính. Điều này cực kỳ quan trọng trong các hệ thống điện ba pha bốn dây, phổ biến trong công nghiệp, giúp ngăn chặn hiệu quả các xung sét lan truyền giữa các pha, giữa pha với trung tính, và giữa pha/trung tính với đất. Việc bảo vệ dây trung tính cũng giúp hạn chế nguy cơ hư hỏng cho các thiết bị sử dụng điện một pha lấy từ hệ thống ba pha.
• Công nghệ bảo vệ tiên tiến với MOV chất lượng cao: Như đã đề cập ở phần cấu tạo, việc sử dụng các phần tử MOV được chọn lọc kỹ càng, có tuổi thọ cao và khả năng đáp ứng nhanh (thường dưới 25 nano giây) là yếu tố then chốt. Công nghệ này giúp kẹp điện áp dư ở mức an toàn (Up), giảm thiểu tác động của xung sét lên các thiết bị được bảo vệ.
• Tích hợp chỉ thị trạng thái trực quan: A9L15586 thường được trang bị chỉ thị màu sắc (ví dụ: xanh/đỏ) ngay trên mặt trước của mỗi module bảo vệ. Chỉ thị này cho phép người vận hành dễ dàng nhận biết tình trạng hoạt động của thiết bị. Khi chỉ thị chuyển sang màu đỏ (hoặc màu cảnh báo khác tùy theo model cụ thể), điều đó báo hiệu module bảo vệ tương ứng đã hết khả năng làm việc hoặc bị hỏng và cần được thay thế. Tính năng này giúp việc kiểm tra và bảo trì trở nên nhanh chóng và chính xác.
• Thiết kế module cắm rút tiện lợi: Tính năng này là một ưu điểm lớn, cho phép thay thế từng module bảo vệ một cách độc lập khi cần thiết mà không ảnh hưởng đến các module còn lại hoặc phải ngắt toàn bộ nguồn điện. Điều này giúp giảm thiểu thời gian ngừng hoạt động của hệ thống và tiết kiệm chi phí bảo trì.
• Tuân thủ các tiêu chuẩn quốc tế uy tín: Sản phẩm của Schneider Electric, bao gồm A9L15586, luôn được sản xuất và kiểm định theo các tiêu chuẩn quốc tế nghiêm ngặt như IEC 61643-11. Sự tuân thủ này là bằng chứng cho chất lượng, độ an toàn và độ tin cậy của sản phẩm, giúp các doanh nghiệp đáp ứng các quy định về an toàn điện và dễ dàng tích hợp vào các hệ thống tiêu chuẩn.
• Khả năng kết nối tiếp điểm phụ (tùy chọn): Một số phiên bản hoặc phụ kiện đi kèm cho phép kết nối tiếp điểm phụ để truyền tín hiệu cảnh báo từ xa đến hệ thống giám sát (SCADA, BMS). Khi thiết bị chống sét gặp sự cố hoặc cần thay thế, tín hiệu sẽ được gửi đi, giúp đội ngũ kỹ thuật phản ứng kịp thời.

3. Hướng Dẫn Kết Nối  A9L15686

Bước 1: Chuẩn Bị Trước Khi Lắp Đặt – Nền Tảng Của Sự An Toàn

Ngắt Nguồn Điện Hoàn Toàn: Đây là yêu cầu bắt buộc và quan trọng nhất. Trước khi tiến hành bất kỳ thao tác nào, hãy đảm bảo rằng nguồn điện cung cấp cho khu vực lắp đặt đã được ngắt hoàn toàn tại aptomat tổng hoặc cầu dao chính. Sử dụng bút thử điện để kiểm tra và chắc chắn không còn điện áp.

Chuẩn Bị Dụng Cụ và Vật Tư:

• CB chống sét Schneider A9L15686 40kA 1P chính hãng, được cung cấp bởi thanhthienphu.vn.
• Tua vít cách điện phù hợp.
• Kìm tuốt dây, kìm cắt dây, kìm bấm cosse (nếu cần).
• Dây dẫn điện có tiết diện phù hợp với dòng tải và khuyến cáo của nhà sản xuất (thường là dây đồng, tiết diện tối thiểu theo tài liệu kỹ thuật, ví dụ 6mm² đến 16mm² tùy thuộc vào dòng định mức của mạch và yêu cầu của SPD). Chiều dài dây nối đất cần càng ngắn càng tốt.
• Đầu cosse chất lượng tốt nếu sử dụng dây dẫn đa lõi.
• Thiết bị bảo vệ cá nhân: găng tay cách điện, kính bảo hộ.

Kiểm Tra Thiết Bị: Quan sát CB chống sét A9L15686, đảm bảo không có dấu hiệu hư hỏng vật lý trong quá trình vận chuyển. Kiểm tra các thông số trên nhãn sản phẩm có phù hợp với yêu cầu hệ thống hay không.

Bước 2: Xác Định Vị Trí Lắp Đặt Tối Ưu

• CB chống sét Type 2 như A9L15686 thường được lắp đặt trong tủ phân phối chính (Main Distribution Board – MDB) hoặc tủ phân phối nhánh (Sub-Distribution Board – SDB), gần ngõ vào của nguồn điện cần bảo vệ.
• Lắp đặt thiết bị trên thanh DIN rail tiêu chuẩn 35mm bên trong tủ điện.
• Nguyên tắc quan trọng: Dây dẫn từ điểm kết nối trên mạch đến SPD và từ SPD đến thanh tiếp địa (PE bar) phải càng ngắn càng tốt, lý tưởng là dưới 0.5 mét cho mỗi đoạn để giảm thiểu điện cảm đường dây, tối ưu hóa hiệu quả bảo vệ. Tổng chiều dài dây dẫn L+N (hoặc L1, L2, L3, N) đến SPD và từ SPD đến PE không nên vượt quá 1 mét.

Bước 3: Thực Hiện Kết Nối Dây Dẫn

Sơ Đồ Kết Nối Điển Hình (Tham Khảo Tài Liệu Kỹ Thuật Cụ Thể): Đối với A9L15686 (1P), kết nối thường bao gồm:

• Một đầu nối vào dây Pha (L) của mạch cần bảo vệ.
• Đầu nối còn lại được kết nối trực tiếp với thanh tiếp địa chính (PE) của hệ thống.

Thực Hiện Đấu Nối:

1. Kết Nối Dây Pha (L): Tuốt vỏ một đoạn dây dẫn pha có tiết diện phù hợp. Kết nối dây này vào đầu vào tương ứng của CB chống sét A9L15686 (thường được ký hiệu L hoặc Line). Siết chặt đầu nối bằng tua vít với lực siết khuyến nghị từ nhà sản xuất để đảm bảo tiếp xúc tốt và an toàn.
2. Kết Nối Dây Tiếp Địa (PE): Sử dụng một đoạn dây dẫn (tiết diện thường lớn hơn hoặc bằng dây pha, ví dụ tối thiểu 10mm² cho kết nối PE nếu dây pha là 6mm², hoặc theo tiêu chuẩn cụ thể) để kết nối đầu ra tiếp địa của A9L15686 (thường ký hiệu PE hoặc hình tiếp địa) với thanh tiếp địa chính (PE bar) của tủ điện. Đảm bảo kết nối này chắc chắn, có điện trở thấp và ngắn nhất có thể. Theo nghiên cứu của Viện Kỹ Sư Điện và Điện Tử (IEEE), mỗi mét dây dẫn có thể tạo thêm một điện áp cảm ứng đáng kể khi có dòng sét lớn chạy qua, làm giảm hiệu quả của SPD. Do đó, việc giữ dây dẫn ngắn là cực kỳ quan trọng.

Bước 4: Phối Hợp Với Thiết Bị Bảo Vệ Quá Dòng (Cầu Chì Hoặc Aptomat Phía Trước)

• CB chống sét Type 2 như A9L15686 cần được bảo vệ bởi một thiết bị bảo vệ quá dòng (OCPD) ở phía trước nó, chẳng hạn như một cầu chì hoặc một aptomat (MCB/MCCB). Thiết bị này có nhiệm vụ ngắt mạch trong trường hợp SPD bị hỏng và gây ngắn mạch, hoặc để bảo vệ SPD khỏi các dòng quá tải liên tục mà nó không được thiết kế để xử lý.
• Giá trị dòng định mức của OCPD này phải được chọn theo khuyến cáo của Schneider Electric cho model A9L15686, thường được ghi trong tài liệu kỹ thuật sản phẩm. Ví dụ, có thể là một MCB 20A hoặc 32A, tùy thuộc vào thông số của SPD. Việc lựa chọn đúng OCPD đảm bảo an toàn và tuân thủ tiêu chuẩn IEC 60364-5-534.

Bước 5: Kiểm Tra Lại Toàn Bộ Hệ Thống Sau Khi Lắp Đặt

• Kiểm Tra Cơ Học: Đảm bảo CB chống sét được gắn chắc chắn trên thanh DIN rail. Tất cả các kết nối dây đã được siết chặt, không có dây nào bị lỏng hoặc tuột.
• Kiểm Tra Đúng Sơ Đồ: Đối chiếu lại cách đấu nối với sơ đồ kỹ thuật của nhà sản xuất.
• Kiểm Tra Cách Điện: Đảm bảo không có phần dẫn điện nào bị hở, có nguy cơ chạm chập.
• Kiểm Tra Chỉ Thị (Nếu Có): Nếu thiết bị có chỉ thị trạng thái, quan sát xem nó có hiển thị đúng trạng thái hoạt động bình thường không sau khi cấp điện.

Bước 6: Đóng Điện Và Theo Dõi

• Sau khi hoàn tất các bước kiểm tra, đóng lại nguồn điện cho hệ thống.
• Quan sát hoạt động của hệ thống và chỉ thị trạng thái của SPD (nếu có) trong thời gian đầu để đảm bảo mọi thứ vận hành ổn định.

4. Ứng Dụng Của Sản Phẩm  A9L15686

• Trong lĩnh vực Sản xuất công nghiệp (40%): Các nhà máy cơ khí, chế tạo máy, sản xuất thực phẩm, dệt may, bao bì… đều sở hữu vô số thiết bị điện tử nhạy cảm, dây chuyền tự động hóa, động cơ và hệ thống điều khiển. Một sự cố quá áp do sét có thể gây thiệt hại hàng tỷ đồng do hư hỏng thiết bị và ngừng trệ sản xuất. CB chống sét Schneider A9L15686 được lắp đặt tại các tủ phân phối tổng, tủ điều khiển máy móc, giúp bảo vệ PLC, biến tần, servo, cảm biến và các thiết bị điều khiển quan trọng, đảm bảo dây chuyền sản xuất hoạt động ổn định, nâng cao năng suất và chất lượng sản phẩm.
• Trong lĩnh vực Xây dựng (30%): Các công trình xây dựng như nhà máy, khu công nghiệp, tòa nhà văn phòng, trung tâm thương mại, chung cư cao tầng và cả các công trình dân dụng quy mô lớn đều có hệ thống điện phức tạp. CB chống sét Schneider A9L15686 được ứng dụng để bảo vệ hệ thống chiếu sáng, thang máy, hệ thống điều hòa không khí (HVAC), hệ thống bơm nước, camera an ninh và các thiết bị điện tử khác.
• Trong lĩnh vực Năng lượng (15%): Ngành điện lực, dầu khí và đặc biệt là năng lượng tái tạo (điện mặt trời, điện gió) rất dễ bị ảnh hưởng bởi sét đánh. CB chống sét Schneider A9L15686 được sử dụng trong các tủ điện của trạm biến áp nhỏ, các hệ thống điện mặt trời áp mái để bảo vệ inverter, bộ điều khiển sạc và các thiết bị giám sát. Việc bảo vệ này giúp tối ưu hóa hiệu suất sản xuất năng lượng và kéo dài tuổi thọ của các cấu phần đắt tiền trong hệ thống.
• Trong lĩnh vực Tự động hóa (10%): Các dây chuyền lắp ráp robot, hệ thống sản xuất tự động, kho thông minh ngày càng phụ thuộc vào các thiết bị điện tử và mạng truyền thông công nghiệp. A9L15686 đóng vai trò quan trọng trong việc bảo vệ các bộ điều khiển robot, máy chủ, switch mạng và các giao diện người máy (HMI) khỏi các xung quá áp, đảm bảo sự chính xác và liên tục của quy trình tự động hóa.
• Các ngành nghề khác (5%): Bao gồm các cơ sở bảo trì, sửa chữa thiết bị điện, các phòng thí nghiệm, trung tâm dữ liệu nhỏ, bệnh viện, trường học… nơi có các thiết bị điện tử giá trị hoặc yêu cầu hoạt động liên tục.

5. Khắc Phục Một Số Lỗi Thường Gặp Với A9L15686

Chỉ thị trạng thái chuyển sang màu đỏ (hoặc màu cảnh báo):

• Nguyên nhân: Đây là dấu hiệu rõ ràng nhất cho thấy module chống sét bên trong đã hết tuổi thọ hoặc đã phải chịu một xung sét quá lớn vượt quá khả năng hấp thụ của nó. Varistor (MOV) có thể đã bị suy giảm hoặc hỏng.
• Khắc phục: Cần phải thay thế ngay module chống sét mới. Nhờ thiết kế iQuick PRD, việc thay thế rất đơn giản. Chỉ cần ngắt nguồn điện đến SPD (nếu cần thiết và an toàn), mở nắp bảo vệ (nếu có) và rút module cũ ra, sau đó cắm module mới cùng loại vào đúng vị trí. Đảm bảo module mới được cắm chắc chắn.
• Lưu ý: Không cố gắng sửa chữa module đã hỏng. Việc thay thế là bắt buộc để khôi phục khả năng bảo vệ. Liên hệ thanhthienphu.vn để mua module thay thế chính hãng.

SPD bị nóng bất thường khi hoạt động bình thường (không có sét):

• Nguyên nhân: Có thể do kết nối lỏng lẻo tại các đầu cực, gây ra điện trở tiếp xúc cao và phát nhiệt. Hoặc trong trường hợp hiếm, varistor bên trong có thể đang dần bị hỏng, gây rò rỉ dòng điện.
• Khắc phục: Ngắt nguồn điện. Kiểm tra và siết lại tất cả các đầu nối dây. Nếu tình trạng nóng vẫn tiếp diễn sau khi đã siết chặt các kết nối, có khả năng SPD đã bị lỗi và cần được thay thế.

Thiết bị phía sau SPD vẫn bị hỏng sau khi có sét:

Nguyên nhân: Có nhiều yếu tố có thể gây ra tình trạng này:

• SPD đã hết khả năng bảo vệ (chỉ thị đỏ) nhưng chưa được thay thế.
• Xung sét quá lớn, vượt cả thông số Imax của SPD (rất hiếm đối với A9L15686 có Imax 40kA).
• Lắp đặt sai kỹ thuật: dây dẫn quá dài, hệ thống tiếp địa không tốt (điện trở đất cao), kết nối sai.
• Thiếu các cấp bảo vệ phối hợp: Đối với các hệ thống lớn hoặc nhạy cảm, cần có sự phối hợp giữa các cấp SPD (Type 1, Type 2, Type 3). A9L15686 là Type 2.
• Sét đánh trực tiếp vào thiết bị hoặc đường dây nội bộ mà không qua SPD.

Khắc phục: Kiểm tra lại toàn bộ hệ thống chống sét. Đo điện trở tiếp đất. Kiểm tra cách đi dây và kết nối của SPD. Xem xét việc bổ sung các cấp bảo vệ nếu cần thiết. Tham vấn ý kiến chuyên gia từ thanhthienphu.vn để có đánh giá toàn diện.

Aptomat bảo vệ ngược dòng cho SPD bị nhảy thường xuyên:

• Nguyên nhân: Nếu aptomat này (thường gọi là MCB dự phòng hoặc cầu chì) nhảy khi không có sét, có thể SPD đã bị ngắn mạch bên trong (hỏng nặng). Nếu nó nhảy khi có sét, điều này là bình thường nếu dòng sét đủ lớn để kích hoạt cơ chế bảo vệ nhiệt từ của SPD (iQuick PRD) và đồng thời gây quá dòng cho MCB.
• Khắc phục: Nếu nhảy khi không có sét, cần thay thế SPD ngay. Nếu nhảy khi có sét, kiểm tra chỉ thị trạng thái của SPD. Nếu chỉ thị đỏ, thay thế module SPD. Đảm bảo MCB dự phòng được chọn đúng dòng định mức theo khuyến cáo của Schneider Electric cho SPD A9L15686.

Duy trì hiệu quả hoạt động của SPD:

• Kiểm tra định kỳ: Nên kiểm tra trực quan chỉ thị trạng thái của SPD ít nhất 6 tháng một lần, hoặc sau mỗi trận giông sét lớn.
• Kiểm tra hệ thống tiếp địa: Định kỳ đo điện trở tiếp đất để đảm bảo nó luôn ở mức thấp.
• Giữ sạch sẽ: Giữ khu vực lắp đặt SPD sạch sẽ, không có bụi bẩn tích tụ quá nhiều.
