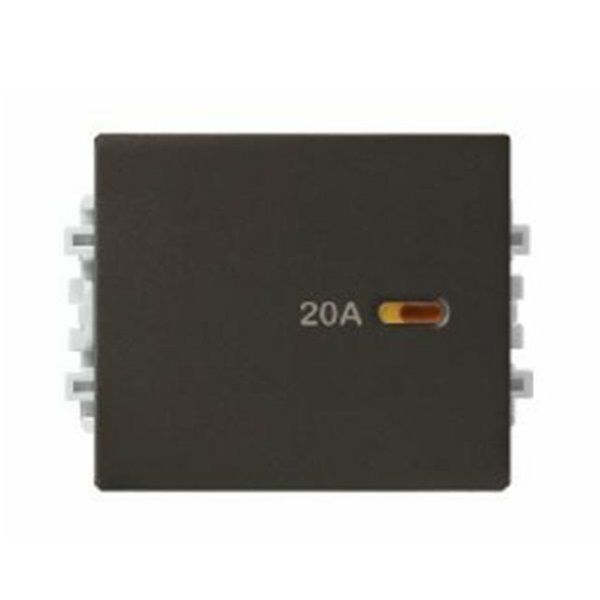

Công Tắc 2 Cực Size M Schneider 8431MD20_BZ_G19

Công Tắc 2 Cực Size M Schneider 8431MD20_BZ_G19: Biểu tượng của sự an toàn, hiệu quả và thẩm mỹ đỉnh cao trong ngành điện công nghiệp từ thanhthienphu.vn. Thiết bị đóng cắt 2 cực Schneider này không chỉ là một linh kiện điện thông thường, mà còn là giải pháp nâng tầm hệ thống điện của bạn, mang đến sự vận hành ổn định, bền bỉ và vẻ đẹp tinh tế cho mọi không gian, từ nhà máy sản xuất hiện đại đến các công trình xây dựng quy mô.

Hãy cùng thanhthienphu.vn khám phá chi tiết về bộ phận ngắt mạch 2 cực size M đẳng cấp này, một lựa chọn hoàn hảo đáp ứng mọi yêu cầu khắt khe nhất của các kỹ sư điện và chuyên gia kỹ thuật.

1. Cấu tạo tinh xảo của 8431MD20_BZ_G19

• Vỏ ngoài và Mặt che (Cover Plate & Surround): Được chế tạo từ vật liệu Polycarbonate (PC) cao cấp, một loại nhựa kỹ thuật nổi tiếng với đặc tính bền bỉ, chống va đập tuyệt vời và khả năng chống cháy lan hiệu quả. Vật liệu này không chỉ đảm bảo an toàn điện mà còn giữ cho bề mặt công tắc luôn sáng bóng, không bị ố vàng theo thời gian, ngay cả trong điều kiện môi trường khắc nghiệt của nhà xưởng hay công trình.
• Cơ cấu tiếp điểm (Contacts): Đây là trái tim của công tắc, quyết định khả năng dẫn điện và độ bền điện. Schneider Electric sử dụng hợp kim bạc chất lượng cao cho các tiếp điểm. Bạc là kim loại có điện trở suất thấp nhất, đảm bảo khả năng dẫn điện tối ưu, giảm thiểu tổn hao năng lượng và phát nhiệt trong quá trình hoạt động. Thiết kế tiếp điểm thông minh giúp tăng diện tích tiếp xúc, giảm hồ quang điện khi đóng cắt, từ đó kéo dài tuổi thọ của công tắc ngay cả khi hoạt động với tải định mức 20A.
• Cơ cấu đóng cắt (Switching Mechanism): Được thiết kế để mang lại thao tác bật/tắt nhẹ nhàng, êm ái nhưng dứt khoát. Cơ cấu bên trong sử dụng các lò xo và lẫy được tính toán kỹ lưỡng, đảm bảo lực tác động vừa đủ, tạo cảm giác chắc chắn khi sử dụng. Độ bền cơ khí lên đến hơn 40,000 lần bật/tắt là minh chứng cho chất lượng vượt trội của cơ cấu này, đảm bảo hoạt động ổn định trong suốt vòng đời sản phẩm.
• Bộ phận đấu dây (Terminals): Hiểu rằng việc lắp đặt nhanh chóng và an toàn là ưu tiên hàng đầu của các kỹ thuật viên, Schneider đã thiết kế bộ phận đấu dây của dòng AvatarOn cực kỳ thông minh. Các cổng đấu dây dạng kẹp vít chắc chắn, có chỉ dẫn rõ ràng cho dây pha (L) và dây trung tính (N), giúp việc kết nối trở nên đơn giản và chính xác. Cổng đấu dây có khả năng tương thích với nhiều loại dây dẫn và tiết diện khác nhau (lên đến 4.0 mm²), đảm bảo kết nối vững chắc, tránh tình trạng lỏng lẻo gây môve, phát nhiệt – một trong những nguyên nhân phổ biến gây sự cố điện.
• Đèn LED định vị: Một chi tiết nhỏ nhưng vô cùng hữu ích, đặc biệt trong các môi trường thiếu sáng hoặc vào ban đêm. Đèn LED tích hợp phát ra ánh sáng dịu nhẹ, giúp người dùng dễ dàng xác định vị trí công tắc mà không gây chói mắt, tăng thêm sự tiện nghi và an toàn.

2. Những tính năng chính của 8431MD20_BZ_G19

• An Toàn Tuyệt Đối Với Cơ Chế Đóng Cắt 2 Cực: Khác với công tắc 1 cực chỉ ngắt dây pha, công tắc 2 cực như 8431MD20_BZ_G19 ngắt đồng thời cả dây pha (L) và dây trung tính (N). Điều này tạo ra một khoảng hở cách điện hoàn toàn giữa thiết bị và nguồn điện, loại bỏ hoàn toàn nguy cơ điện giật ngay cả khi có sự cố rò rỉ điện ở dây trung tính. Đây là yêu cầu an toàn bắt buộc đối với các thiết bị có công suất lớn hoặc hoạt động trong môi trường ẩm ướt như máy nước nóng, điều hòa, bơm nước công nghiệp, đảm bảo an toàn tối đa cho người vận hành và bảo trì.
• Khả Năng Chịu Tải Cao 20A: Đáp ứng nhu cầu điều khiển các thiết bị tiêu thụ dòng điện lớn lên đến 20 Ampe mà không gây quá nhiệt hay sụt áp. Điều này đặc biệt quan trọng trong môi trường công nghiệp và nhà xưởng, nơi thường xuyên sử dụng các máy móc, động cơ, hệ thống chiếu sáng công suất cao. Sử dụng công tắc có dòng định mức phù hợp giúp hệ thống hoạt động ổn định, kéo dài tuổi thọ thiết bị và phòng ngừa nguy cơ cháy nổ do quá tải.
• Thiết Kế AvatarOn Đột Phá: Dòng AvatarOn nói chung và mã 8431MD20_BZ_G19 nói riêng sở hữu thiết kế phẳng, tràn viền độc đáo, mang lại vẻ đẹp tinh tế và hiện đại. Bề mặt công tắc gần như liền mạch với tường, tạo cảm giác sang trọng và gọn gàng. Màu đồng (Bronze) ánh kim càng làm tăng thêm vẻ cao cấp, phù hợp với các không gian kiến trúc đòi hỏi tính thẩm mỹ cao như văn phòng hiện đại, khách sạn, khu nghỉ dưỡng, hoặc các khu vực trưng bày trong nhà máy.
• Lắp Đặt Dễ Dàng và Nhanh Chóng: Với kích thước chuẩn Size M (86x86mm) và cơ cấu ngàm giữ thông minh, việc lắp đặt công tắc vào đế âm tường trở nên vô cùng đơn giản và tiết kiệm thời gian. Các đầu nối dây dạng bắt vít được bố trí hợp lý, dễ dàng tiếp cận và thao tác. Điều này giúp các kỹ thuật viên điện tiết kiệm công sức và đẩy nhanh tiến độ thi công, đặc biệt hữu ích trong các dự án lớn với số lượng công tắc cần lắp đặt nhiều.
• Độ Bền Vượt Trội: Sử dụng vật liệu Polycarbonate cao cấp và các tiếp điểm hợp kim bạc, kết hợp với cơ cấu bật/tắt đã được kiểm nghiệm qua hàng chục ngàn chu kỳ hoạt động, đảm bảo công tắc hoạt động bền bỉ trong môi trường khắc nghiệt của nhà xưởng hay công trình xây dựng. Độ bền cao đồng nghĩa với việc giảm thiểu chi phí bảo trì, thay thế và hạn chế tối đa thời gian ngừng hoạt động của thiết bị, góp phần nâng cao hiệu suất sản xuất chung.
• Tuân Thủ Tiêu Chuẩn Quốc Tế IEC: Việc sản phẩm đạt chứng nhận theo tiêu chuẩn IEC 60669-1 là một minh chứng rõ ràng về chất lượng và an toàn. Điều này mang lại sự an tâm tuyệt đối cho người sử dụng và các nhà quản lý, khẳng định sản phẩm đáp ứng các yêu cầu kỹ thuật và an toàn điện khắt khe nhất trên thế giới.

3. Hướng dẫn kết nối chi tiết 8431MD20_BZ_G19

Bước 1: Chuẩn bị dây dẫn và Đế âm:

• Xác định đúng các dây dẫn: Dây nguồn vào (gồm dây Pha – L và dây Trung tính – N) và dây ra tải (cũng gồm dây Pha – L’ và dây Trung tính – N’). Thông thường, công tắc 2 cực được sử dụng để ngắt hoàn toàn nguồn cấp cho các thiết bị cần độ an toàn cao như máy nước nóng, điều hòa, hoặc các ổ cắm công suất lớn.
• Sử dụng kìm tuốt dây để loại bỏ khoảng 10-12mm vỏ cách điện ở đầu mỗi dây dẫn. Đảm bảo lõi đồng không bị xơ, gãy. Nếu sử dụng dây mềm, nên xoắn nhẹ đầu lõi hoặc sử dụng đầu cosse phù hợp để tăng cường tiếp xúc.
• Kiểm tra đế âm tường đã được lắp đặt chắc chắn, đúng vị trí và đảm bảo đủ không gian cho việc đấu nối công tắc.

Bước 2: Kết nối dây vào Công tắc:

• Quan sát mặt sau của công tắc Schneider 8431MD20_BZ_G19, bạn sẽ thấy các cổng đấu dây được ký hiệu rõ ràng. Thông thường sẽ có 4 cổng: 2 cổng cho nguồn vào (L-in, N-in) và 2 cổng cho nguồn ra tải (L-out, N-out). Một số thiết kế có thể ghi là 1, 2 cho ngõ vào và 3, 4 cho ngõ ra, hoặc L1, N1 và L2, N2. Luôn tham khảo sơ đồ đấu dây đi kèm sản phẩm hoặc trên website của Schneider Electric nếu có.
• Nới lỏng các vít tại cổng đấu dây.
• Kết nối dây Pha nguồn vào (L-in) vào cổng ký hiệu L-in hoặc 1 hoặc L1.
• Kết nối dây Trung tính nguồn vào (N-in) vào cổng ký hiệu N-in hoặc 2 hoặc N1.
• Kết nối dây Pha ra tải (L-out) vào cổng ký hiệu L-out hoặc 3 hoặc L2.
• Kết nối dây Trung tính ra tải (N-out) vào cổng ký hiệu N-out hoặc 4 hoặc N2.
• Sau khi đưa đầu dây đã tuốt vào đúng cổng, dùng tua vít siết chặt các vít lại. Đảm bảo dây được kẹp chắc chắn, không lỏng lẻo nhưng cũng không siết quá mạnh làm biến dạng đầu dây hoặc hỏng ren vít. Kiểm tra lại độ chắc chắn bằng cách kéo nhẹ các dây.

Bước 3: Lắp công tắc vào đế âm:

• Sắp xếp gọn gàng các dây dẫn vào bên trong đế âm, tránh để dây bị cấn, gập hoặc chèn ép khi lắp công tắc.
• Đặt công tắc vào đế âm, căn chỉnh cho thẳng hàng và cân đối.
• Sử dụng các vít đi kèm để cố định khung công tắc vào đế âm. Siết vít vừa đủ lực để công tắc được giữ chặt nhưng không làm cong vênh khung nhựa.

Bước 4: Lắp mặt che và kiểm tra:

• Lắp mặt che màu Đồng ánh kim (BZ) và khung viền màu Xám than chì (G19) vào khung công tắc. Thiết kế AvatarOn cho phép thao tác này rất dễ dàng, chỉ cần ấn nhẹ là các ngàm sẽ khớp vào vị trí.
• Sau khi hoàn tất lắp đặt, bật lại nguồn điện tổng.
• Sử dụng bút thử điện để kiểm tra lại xem điện đã được cấp đúng đến công tắc và ngắt đúng khi công tắc ở vị trí OFF hay chưa.
• Bật công tắc và kiểm tra hoạt động của thiết bị được kết nối (đèn, máy bơm, quạt…). Quan sát xem đèn LED định vị có sáng không (khi công tắc OFF).

4. Ứng dụng đa dạng của 8431MD20_BZ_G19

Điều khiển thiết bị công suất vừa và lớn: Đây là ứng dụng chính của công tắc 2 cực 20A. Nó hoàn toàn phù hợp để điều khiển trực tiếp các thiết bị như:

• Máy nước nóng trực tiếp hoặc gián tiếp trong nhà ở, khách sạn, khu nghỉ dưỡng. Việc ngắt cả hai cực đảm bảo an toàn tối đa khi không sử dụng hoặc cần bảo trì.
• Máy điều hòa không khí công suất vừa.
• Máy bơm nước (bơm tăng áp, bơm cấp nước sinh hoạt) trong các tòa nhà, nhà máy nhỏ.
• Hệ thống quạt thông gió công nghiệp trong nhà xưởng, nhà kho.
• Một số loại máy móc, thiết bị phụ trợ trong dây chuyền sản xuất công nghiệp nhẹ (ví dụ: băng tải nhỏ, máy đóng gói đơn giản).

Ổ cắm điện cần độ an toàn cao: Tại các vị trí đặc thù như phòng thí nghiệm, khu vực ẩm ướt (gần bồn rửa trong nhà bếp công nghiệp, phòng tắm hơi), hoặc nơi cần cấp nguồn cho các thiết bị nhạy cảm, việc sử dụng công tắc 2 cực để kiểm soát nguồn cấp cho ổ cắm là một giải pháp an toàn hiệu quả. Nó cho phép ngắt hoàn toàn điện năng khỏi ổ cắm khi không cần thiết, loại bỏ nguy cơ rò rỉ điện hoặc sự cố không mong muốn.

Hệ thống chiếu sáng công suất lớn: Trong các nhà xưởng, sân vận động mini, hội trường, hoặc khu vực công cộng có sử dụng nhiều bộ đèn công suất cao được gom về một lộ điều khiển, công tắc 20A 2 cực đảm bảo khả năng đóng cắt tin cậy cho toàn bộ hệ thống chiếu sáng đó.

Ứng dụng trong ngành xây dựng và tòa nhà: Lắp đặt trong các căn hộ cao cấp, biệt thự, văn phòng hạng A, khách sạn 4-5 sao, nơi yêu cầu cao về cả công năng, an toàn và thẩm mỹ. Màu Đồng ánh kim và thiết kế AvatarOn sang trọng của 8431MD20_BZ_G19 góp phần nâng cao giá trị và đẳng cấp cho công trình.

Nâng cấp hệ thống điện cũ: Đối với các nhà máy, xí nghiệp đang sử dụng hệ thống điện cũ, việc thay thế các công tắc cũ kỹ, không đảm bảo an toàn bằng Schneider 8431MD20_BZ_G19 là một bước nâng cấp đáng giá, giúp cải thiện độ tin cậy, giảm thiểu sự cố và tăng cường an toàn lao động.

5. Khắc phục một số sự cố thường gặp với 8431MD20_BZ_G19
