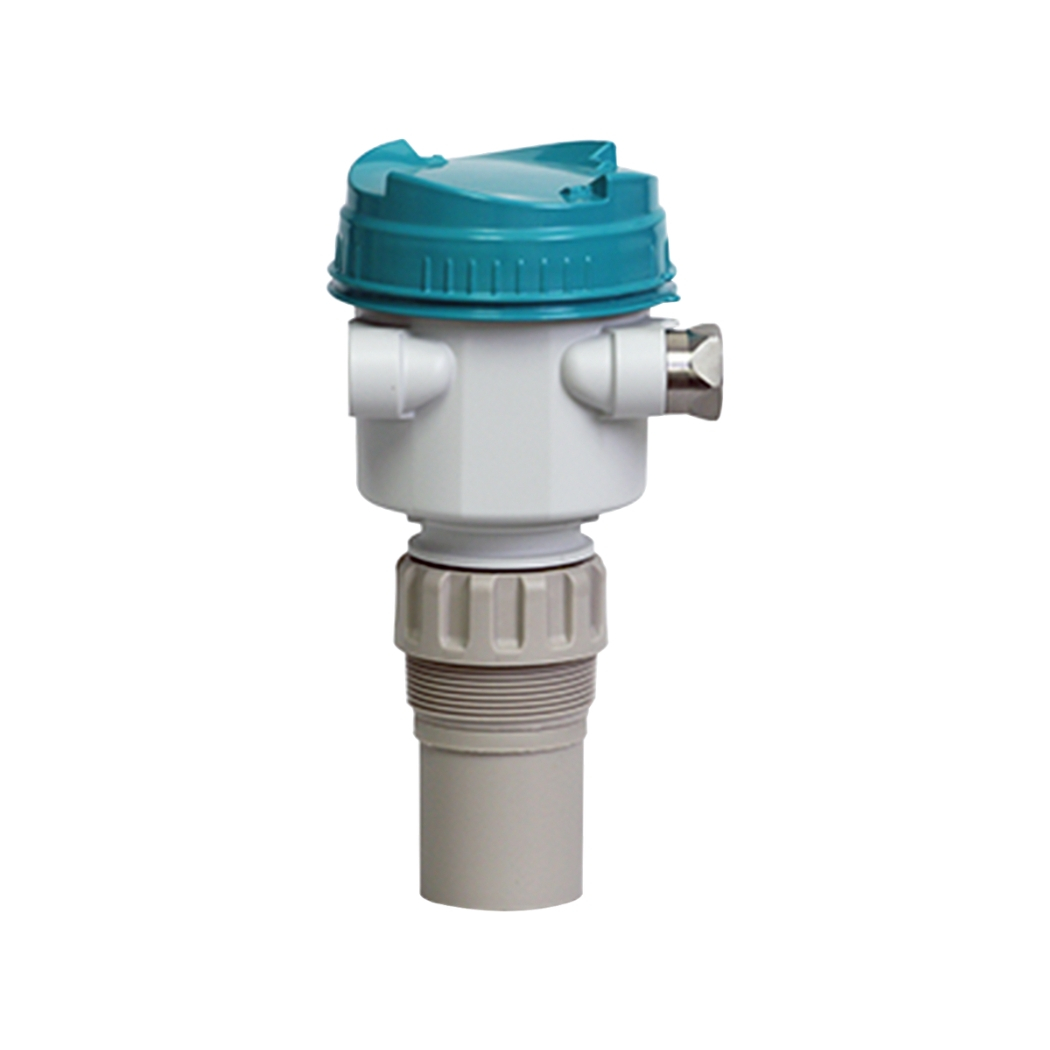

7ML5110-1DD07-4AF3 – Cảm biến đo mức siêu âm 6m PVDF Siemens là giải pháp đo lường tiên tiến, mang đến độ chính xác và tin cậy vượt trội cho các ứng dụng công nghiệp, giúp doanh nghiệp bạn tối ưu hóa quy trình sản xuất và nâng cao hiệu quả vận hành một cách bền vững.
Tại thanhthienphu.vn, chúng tôi tự hào cung cấp thiết bị đo mức ưu việt này, đồng hành cùng bạn trên con đường chinh phục những thành tựu mới, với khả năng chống ăn mòn tuyệt vời và công nghệ xử lý tín hiệu thông minh.
1. Cấu tạo 7ML5110-1DD07-4AF3
1.1. Bộ phát và thu sóng siêu âm
Trung tâm của cảm biến 7ML5110-1DD07-4AF3 chính là bộ chuyển đổi siêu âm, đóng vai trò vừa phát đi các xung siêu âm về phía bề mặt chất lỏng, vừa thu nhận các xung phản xạ (echo) trở lại. Nguyên lý hoạt động dựa trên việc đo thời gian từ lúc phát xung đến lúc nhận được xung phản xạ, từ đó tính toán ra khoảng cách đến bề mặt chất lỏng một cách chính xác. Tần số siêu âm được Siemens tối ưu hóa để đảm bảo khả năng truyền sóng tốt trong nhiều loại môi trường khác nhau, đồng thời giảm thiểu ảnh hưởng của nhiễu và các yếu tố gây suy hao tín hiệu. Thiết kế của bộ phát thu này đặc biệt chú trọng đến việc tạo ra một chùm sóng siêu âm tập trung, giúp tăng cường độ tín hiệu phản xạ và cải thiện độ chính xác của phép đo, ngay cả khi bề mặt chất lỏng không hoàn toàn phẳng hoặc có bọt. Vật liệu chế tạo mặt phát sóng cũng được lựa chọn kỹ lưỡng, thường là các loại polymer đặc biệt như PVDF, để đảm bảo độ bền hóa học và cơ học, đồng thời tối ưu hóa việc truyền và nhận sóng siêu âm.
1.2. Vỏ cảm biến bằng vật liệu PVDF cao cấp
Một trong những điểm nổi bật nhất của cảm biến 7ML5110-1DD07-4AF3 chính là toàn bộ phần vỏ tiếp xúc với môi trường đo được chế tạo từ Polyvinylidene Fluoride (PVDF). PVDF là một loại nhựa nhiệt dẻo kỹ thuật cao cấp, nổi tiếng với khả năng kháng hóa chất vượt trội. Nó có thể chống chịu được sự ăn mòn của hầu hết các loại axit mạnh (như axit sulfuric, axit nitric, axit clohydric), bazơ mạnh (như natri hydroxit, kali hydroxit), dung môi hữu cơ, halogen và các chất oxy hóa mạnh. So với các vật liệu khác như Polypropylene (PP) thường chỉ phù hợp với hóa chất nhẹ hơn, PVDF mang lại giải pháp bền vững cho các ứng dụng đo mức trong bồn chứa hóa chất đậm đặc. Bên cạnh đó, PVDF còn có độ bền cơ học tốt, chịu được va đập và mài mòn, cùng khả năng hoạt động trong dải nhiệt độ rộng. Cảm biến thường đạt tiêu chuẩn bảo vệ quốc tế IP68, cho phép hoạt động ngâm chìm hoàn toàn trong nước (theo thông số kỹ thuật của nhà sản xuất), đảm bảo độ kín khít và bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn và độ ẩm, yếu tố cực kỳ quan trọng trong môi trường công nghiệp.
1.3. Bộ xử lý tín hiệu thông minh tích hợp công nghệ Sonic Intelligence
Siemens đã trang bị cho dòng cảm biến SITRANS Probe LU, bao gồm model 7ML5110-1DD07-4AF3, công nghệ xử lý tín hiệu độc quyền Sonic Intelligence®. Đây là một tổ hợp các thuật toán tiên tiến, liên tục phân tích và đánh giá tín hiệu siêu âm phản hồi. Công nghệ này có khả năng phân biệt tín hiệu echo thực sự từ bề mặt chất lỏng với các tín hiệu nhiễu do vật cản cố định trong bồn (như thang, ống khuấy, mối hàn), nhiễu do bọt khí, hơi nước ngưng tụ, hoặc bề mặt chất lỏng dao động mạnh. Sonic Intelligence® tự động điều chỉnh các thông số phát và thu sóng, lọc bỏ tín hiệu giả, và áp dụng các thuật toán bù trừ để mang lại kết quả đo ổn định và đáng tin cậy. Tính năng bù nhiệt độ tự động tích hợp sẵn cũng đóng vai trò quan trọng, vì tốc độ âm thanh thay đổi theo nhiệt độ, việc bù trừ này đảm bảo độ chính xác của phép đo không bị ảnh hưởng bởi sự biến thiên nhiệt độ môi trường xung quanh cảm biến.
1.4. Kết nối điện và giao tiếp dữ liệu tiêu chuẩn:
Cảm biến 7ML5110-1DD07-4AF3 được thiết kế để dễ dàng tích hợp vào các hệ thống tự động hóa công nghiệp hiện có. Thiết bị cung cấp tín hiệu đầu ra analog tiêu chuẩn 4-20mA, tương thích với hầu hết các bộ điều khiển lập trình PLC, hệ thống DCS hoặc các thiết bị hiển thị. Điều đặc biệt quan trọng là việc hỗ trợ giao thức truyền thông HART (Highway Addressable Remote Transducer). Giao thức HART cho phép truyền tải thông tin số trên cùng đường dây tín hiệu 4-20mA, mở ra khả năng cấu hình, hiệu chuẩn, chẩn đoán và giám sát tình trạng cảm biến từ xa thông qua phần mềm chuyên dụng như SIMATIC PDM hoặc các thiết bị cầm tay HART communicator. Điều này mang lại lợi ích to lớn cho đội ngũ kỹ thuật, giúp tiết kiệm thời gian, công sức và chi phí trong quá trình vận hành và bảo trì hệ thống. Các tùy chọn kết nối điện đa dạng, thường bao gồm đầu nối M12 hoặc cáp đấu nối trực tiếp, đảm bảo sự linh hoạt trong lắp đặt.
Sự kết hợp hoàn hảo của các thành phần này giúp 7ML5110-1DD07-4AF3 trở thành một thiết bị đo mức siêu âm không chỉ mạnh mẽ, chính xác mà còn vô cùng đáng tin cậy, sẵn sàng đối mặt với những thách thức khắc nghiệt nhất trong môi trường công nghiệp. Việc lựa chọn sản phẩm này là một bước đi thông minh hướng tới việc nâng cao hiệu quả và độ an toàn cho quy trình sản xuất của bạn.
2. Các tính năng chính của 7ML5110-1DD07-4AF3
2.1. Phạm vi đo rộng lên đến 6 mét và độ chính xác vượt trội
Với khả năng đo mức lên đến 6 mét (khoảng 20 feet), cảm biến 7ML5110-1DD07-4AF3 phù hợp với đa số các ứng dụng trong bồn chứa và bể chứa có kích thước vừa và nhỏ trong công nghiệp. Phạm vi đo rộng này mang lại sự linh hoạt cao trong việc lựa chọn và triển khai. Quan trọng hơn, độ chính xác của cảm biến này là một điểm cộng lớn. Thông thường, các cảm biến siêu âm của Siemens dòng SITRANS Probe LU đạt độ chính xác khoảng ±2 mm hoặc 0.15% của toàn dải đo, tùy thuộc vào điều kiện cụ thể của ứng dụng. Độ chính xác cao này đảm bảo rằng dữ liệu mức thu được là đáng tin cậy, giúp người vận hành đưa ra các quyết định chính xác trong việc kiểm soát quy trình, quản lý tồn kho nguyên vật liệu và thành phẩm, tránh tình trạng thiếu hụt hoặc tràn đầy không mong muốn, từ đó tối ưu hóa chi phí và hiệu quả sản xuất.
2.2. Khả năng chống chịu hóa chất tuyệt vời với vật liệu PVDF
Như đã đề cập, vật liệu PVDF (Polyvinylidene Fluoride) cấu tạo nên phần vỏ tiếp xúc của cảm biến là một lợi thế cạnh tranh vượt trội. Trong các ngành công nghiệp như hóa chất, xử lý nước thải, mạ điện, việc đo mức các dung dịch có tính ăn mòn cao là một thách thức lớn. Các vật liệu thông thường có thể bị phá hủy nhanh chóng, dẫn đến hỏng hóc thiết bị, rò rỉ hóa chất gây nguy hiểm cho con người và môi trường, đồng thời phát sinh chi phí thay thế và dừng máy. Với PVDF, cảm biến 7ML5110-1DD07-4AF3 có thể hoạt động bền bỉ trong môi trường chứa các loại axit mạnh như H₂SO₄, HCl, HNO₃; các loại bazơ mạnh như NaOH, KOH; và nhiều loại dung môi hữu cơ khác. Điều này không chỉ kéo dài tuổi thọ của cảm biến, giảm chi phí bảo trì và thay thế mà còn tăng cường đáng kể mức độ an toàn trong vận hành.
2.3. Công nghệ xử lý tín hiệu tiên tiến loại bỏ nhiễu hiệu quả
Công nghệ xử lý tín hiệu Sonic Intelligence® của Siemens là một yếu tố then chốt đảm bảo hiệu suất đo lường vượt trội. Trong thực tế, môi trường đo mức thường không lý tưởng: bề mặt chất lỏng có thể bị dao động do khuấy trộn hoặc dòng chảy, có thể có lớp bọt dày trên bề mặt, hoặc hơi nước ngưng tụ trên mặt cảm biến. Các vật cản cố định bên trong bồn như thang, ống dẫn, hoặc cánh khuấy cũng có thể tạo ra các tín hiệu phản xạ giả. Sonic Intelligence® sử dụng các thuật toán phức tạp để phân tích dạng sóng siêu âm, tự động lọc bỏ các tín hiệu nhiễu này và chỉ giữ lại tín hiệu phản xạ thực từ bề mặt chất lỏng. Khả năng này giúp cảm biến 7ML5110-1DD07-4AF3 cung cấp kết quả đo ổn định và chính xác ngay cả trong những điều kiện đầy thách thức, giảm thiểu các cảnh báo sai và đảm bảo tính liên tục của quy trình giám sát.
2.4. Cài đặt đơn giản, vận hành dễ dàng và bảo trì tối thiểu
Siemens luôn chú trọng đến tính tiện dụng cho người dùng. Cảm biến 7ML5110-1DD07-4AF3 có thể được cấu hình một cách nhanh chóng và dễ dàng thông qua các nút bấm tích hợp (tùy phiên bản) hoặc sử dụng phần mềm SIMATIC PDM trên máy tính, hoặc thiết bị cầm tay HART. Giao diện cấu hình trực quan, với các menu hướng dẫn rõ ràng, giúp kỹ thuật viên dễ dàng cài đặt các thông số như khoảng cách rỗng (empty distance), khoảng cách đầy (full distance), loại vật liệu đo, và các tùy chọn lọc tín hiệu. Một khi đã được cấu hình đúng, cảm biến hoạt động ổn định và thường không yêu cầu hiệu chuẩn lại thường xuyên, trừ khi có sự thay đổi lớn về điều kiện vận hành. Điều này giúp giảm đáng kể thời gian và chi phí cho công tác bảo trì, cho phép đội ngũ kỹ thuật tập trung vào các nhiệm vụ quan trọng khác.
2.5. Tích hợp linh hoạt với các hệ thống điều khiển và giám sát hiện đại
Khả năng tích hợp liền mạch vào hệ thống tự động hóa hiện có là một yếu tố quan trọng. Cảm biến 7ML5110-1DD07-4AF3 cung cấp tín hiệu ra analog 4-20mA, một chuẩn công nghiệp phổ biến, dễ dàng kết nối với hầu hết các loại PLC, DCS và hệ thống SCADA. Việc hỗ trợ giao thức HART mang lại nhiều lợi ích vượt trội. Với HART, không chỉ tín hiệu đo mức được truyền đi, mà các thông tin chẩn đoán về tình trạng hoạt động của cảm biến, cũng như khả năng cấu hình các thông số từ xa, đều có thể thực hiện được. Điều này cho phép quản lý và giám sát thiết bị một cách tập trung, hiệu quả, giảm thiểu việc phải tiếp cận trực tiếp cảm biến tại hiện trường, đặc biệt hữu ích trong các khu vực khó tiếp cận hoặc nguy hiểm. Sự linh hoạt này giúp doanh nghiệp dễ dàng xây dựng một hệ thống giám sát và điều khiển mức tự động, thông minh và hiệu quả.
Những tính năng vượt trội này của cảm biến đo mức siêu âm 6m PVDF Siemens 7ML5110-1DD07-4AF3 khẳng định đây là một khoản đầu tư thông minh, mang lại giá trị lâu dài cho hoạt động sản xuất của doanh nghiệp bạn. Để khám phá sâu hơn và nhận được tư vấn chuyên biệt cho ứng dụng của mình, đừng ngần ngại liên hệ với thanhthienphu.vn.
3. Hướng dẫn kết nối 7ML5110-1DD07-4AF3
3.1. Chuẩn bị trước khi lắp đặt
Kiểm tra thiết bị: Mở hộp sản phẩm, đối chiếu mã hàng 7ML5110-1DD07-4AF3 với đơn đặt hàng. Kiểm tra cảm biến có bị hư hỏng vật lý trong quá trình vận chuyển không. Đảm bảo có đủ phụ kiện đi kèm (nếu có) và tài liệu hướng dẫn sử dụng.
Khảo sát vị trí lắp đặt:
- Cảm biến nên được lắp đặt ở vị trí mà chùm sóng siêu âm phát ra vuông góc với bề mặt chất lỏng và không bị cản trở.
- Tránh lắp đặt quá gần thành bồn hoặc các vật cản bên trong bồn (như ống nạp liệu, thang, cánh khuấy) vì chúng có thể tạo ra tín hiệu phản xạ giả. Tuân thủ khoảng cách tối thiểu được khuyến nghị trong tài liệu của Siemens.
- Tránh các vị trí có dòng chảy mạnh trực tiếp vào mặt cảm biến hoặc nơi có nhiều bọt khí tạo ra.
- Đảm bảo không gian đủ để thao tác lắp đặt và bảo trì sau này.
Chuẩn bị dụng cụ: Các dụng cụ cơ bản như cờ lê phù hợp với kích thước ren của cảm biến, tua vít, kìm, băng tan (nếu cần cho kết nối ren), thiết bị đo điện (multimeter).
Kiểm tra nguồn cấp và dây tín hiệu: Đảm bảo nguồn cấp DC (thường là 24VDC) ổn định và đúng thông số kỹ thuật. Chuẩn bị cáp tín hiệu 2 lõi, có vỏ bọc chống nhiễu (shielded cable) để truyền tín hiệu 4-20mA HART.
3.2. Lắp đặt cơ khí cảm biến
- Cảm biến 7ML5110-1DD07-4AF3 thường có kết nối ren tiêu chuẩn (ví dụ: 2 inch NPT hoặc G). Chọn mặt bích hoặc khớp nối ren phù hợp trên đỉnh bồn chứa.
- Khi vặn cảm biến vào khớp nối, sử dụng cờ lê đúng kích thước, tác động lực vừa đủ để đảm bảo độ kín khít nhưng không làm hỏng ren hoặc thân cảm biến. Có thể sử dụng băng tan hoặc gioăng làm kín phù hợp với hóa chất trong bồn (nếu cần).
- Đảm bảo mặt phát sóng của cảm biến hướng thẳng xuống bề mặt chất lỏng và vuông góc. Một độ nghiêng nhỏ có thể chấp nhận được, nhưng cần tham khảo tài liệu của Siemens để biết giới hạn cho phép.
- Nếu lắp đặt trên ống chờ (standpipe), đảm bảo đường kính ống đủ lớn và bề mặt bên trong ống nhẵn để tránh các phản xạ giả. Ống chờ nên có lỗ thông hơi ở phía trên để cân bằng áp suất.
- Cố định chắc chắn cảm biến để tránh rung động có thể ảnh hưởng đến phép đo.
3.3. Kết nối điện và tín hiệu
- Tham khảo sơ đồ đấu dây trong tài liệu đi kèm cảm biến 7ML5110-1DD07-4AF3. Thông thường, cảm biến sử dụng nguồn nuôi dạng vòng lặp (loop-powered) qua hai dây tín hiệu 4-20mA.
- Kết nối dây dương (+) của nguồn cấp vào cực dương (+) của cảm biến (hoặc qua bộ điều khiển PLC/DCS).
- Kết nối dây âm (-) của cảm biến vào đầu vào analog của PLC/DCS, và cực âm (-) của nguồn cấp được nối với chân chung (common) của đầu vào analog.
- Sử dụng cáp có vỏ bọc chống nhiễu. Nối vỏ bọc chống nhiễu với điểm nối đất (ground) ở một đầu (thường là phía bộ điều khiển) để giảm thiểu ảnh hưởng của nhiễu điện từ.
- Đảm bảo tất cả các điểm kết nối được siết chặt, tiếp xúc tốt. Sử dụng các hộp nối hoặc đầu cosse phù hợp để bảo vệ mối nối khỏi ẩm và bụi bẩn, đặc biệt trong môi trường công nghiệp.
- Kiểm tra lại cực tính và điện áp nguồn trước khi cấp nguồn cho cảm biến.
3.4. Cấu hình thông số ban đầu cho cảm biến
Sau khi lắp đặt cơ khí và kết nối điện hoàn tất, cần cấu hình các thông số cơ bản cho cảm biến. Việc này có thể được thực hiện qua: Các nút bấm trên màn hình hiển thị của cảm biến (nếu model đó có hỗ trợ).
- Thiết bị cầm tay HART (HART communicator).
- Phần mềm trên máy tính như SIMATIC PDM, kết nối qua modem HART.
Các thông số chính cần cài đặt:
- Loại ứng dụng (Application Type): Chọn loại hình đo lường (ví dụ: chất lỏng, chất rắn – model này chuyên cho chất lỏng).
- Khoảng cách rỗng (Empty Distance/Low Calibration Point): Khoảng cách từ mặt cảm biến đến điểm mức 0% (mức thấp nhất mong muốn). Đây là thông số quan trọng để cảm biến tính toán.
- Khoảng cách đầy (Full Distance/Span/High Calibration Point): Khoảng cách từ mặt cảm biến đến điểm mức 100% (mức cao nhất mong muốn).
- Đơn vị đo (Units): Chọn đơn vị hiển thị mong muốn (ví dụ: mét, centimet, lít, m³, %, gallon).
- Vùng chết trên (Upper Blanking Distance): Khoảng cách tối thiểu từ mặt cảm biến mà trong đó tín hiệu sẽ bị bỏ qua, để tránh nhiễu từ chính mặt cảm biến hoặc các cấu trúc rất gần.
- Tốc độ đáp ứng (Damping/Response Rate): Điều chỉnh tốc độ thay đổi của tín hiệu đầu ra để làm mịn giá trị đo nếu bề mặt chất lỏng dao động mạnh.
- Các thông số lọc nhiễu (Echo Processing): Tùy chỉnh các thuật toán xử lý tín hiệu nếu gặp điều kiện đo khó khăn.
Thực hiện theo hướng dẫn trên màn hình hoặc trong phần mềm. Lưu lại cấu hình sau khi hoàn tất.
3.5. Kiểm tra và hiệu chuẩn (nếu cần):
- Sau khi cấu hình, cấp nguồn và cho cảm biến hoạt động. Kiểm tra giá trị đo được hiển thị trên bộ điều khiển hoặc thiết bị cầm tay.
- So sánh giá trị này với mức chất lỏng thực tế trong bồn (có thể đo thủ công bằng thước dây hoặc các phương pháp khác nếu có thể).
- Nếu có sai lệch đáng kể, kiểm tra lại các thông số cấu hình, đặc biệt là khoảng cách rỗng và khoảng cách đầy.
- Trong hầu hết các trường hợp, việc nhập chính xác các thông số hình học của bồn và vị trí lắp đặt là đủ để cảm biến hoạt động chính xác mà không cần hiệu chuẩn ướt (wet calibration). Tuy nhiên, nếu yêu cầu độ chính xác rất cao hoặc điều kiện đo phức tạp, có thể cần thực hiện hiệu chuẩn tinh chỉnh tại hai điểm mức thực tế (thường là mức thấp và mức cao).
- Ghi lại các thông số cài đặt và kết quả kiểm tra để tham khảo sau này.
Quá trình lắp đặt và kết nối cảm biến 7ML5110-1DD07-4AF3 đòi hỏi sự cẩn thận và tuân thủ đúng kỹ thuật. Nếu bạn gặp bất kỳ khó khăn nào hoặc cần hỗ trợ chuyên sâu, đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng tư vấn và giúp đỡ. Hãy liên hệ với chúng tôi qua hotline 08.12.77.88.99.
4. Ứng dụng của 7ML5110-1DD07-4AF3
4.1. Ngành công nghiệp hóa chất và hóa dầu
Đây là một trong những lĩnh vực mà cảm biến 7ML5110-1DD07-4AF3 thể hiện rõ nhất ưu thế của mình. Việc lưu trữ và sử dụng các hóa chất như axit sulfuric (H₂SO₄), axit clohydric (HCl), natri hydroxit (NaOH), các loại dung môi hữu cơ, phân bón lỏng đòi hỏi các thiết bị đo lường phải có khả năng chống ăn mòn tuyệt đối. Vật liệu PVDF của cảm biến đảm bảo tuổi thọ lâu dài ngay cả khi tiếp xúc liên tục với những hóa chất này. Việc giám sát mức chính xác giúp:
- Ngăn ngừa sự cố tràn bồn, gây thiệt hại về tài sản, ô nhiễm môi trường và nguy hiểm cho người lao động.
- Tối ưu hóa việc quản lý tồn kho hóa chất, đảm bảo nguồn cung liên tục cho sản xuất.
- Điều khiển tự động quá trình bơm nạp, xả liệu một cách an toàn và hiệu quả. Ví dụ, trong các nhà máy sản xuất phân bón, việc đo mức chính xác các bể chứa axit hoặc amoniac là cực kỳ quan trọng. Theo Hiệp hội Hóa chất Việt Nam (VCA), việc áp dụng các công nghệ giám sát hiện đại giúp nâng cao đáng kể tiêu chuẩn an toàn trong sản xuất hóa chất.
4.2. Xử lý nước và nước thải
Ngành xử lý nước và nước thải yêu cầu các giải pháp đo mức đáng tin cậy để quản lý hiệu quả các quy trình. Cảm biến 7ML5110-1DD07-4AF3 được sử dụng rộng rãi để:
- Đo mức nước trong các bể điều hòa, bể lắng sơ cấp và thứ cấp, bể bùn hoạt tính, bể khử trùng.
- Điều khiển hoạt động của bơm cấp nước, bơm bùn, bơm hóa chất (như phèn, polymer, Javen).
- Giám sát mức nước trong các kênh hở, giếng thu gom. Công nghệ đo không tiếp xúc giúp tránh các vấn đề về tắc nghẽn hoặc ăn mòn thường gặp với các loại cảm biến tiếp xúc trong môi trường nước thải. Độ chính xác và ổn định của cảm biến Siemens giúp các nhà máy xử lý nước tối ưu hóa việc sử dụng năng lượng cho bơm và sục khí, đồng thời đảm bảo chất lượng nước đầu ra đáp ứng các quy chuẩn của Bộ Tài nguyên và Môi trường.
4.3. Ngành thực phẩm và đồ uống
Trong ngành thực phẩm và đồ uống, yêu cầu về vệ sinh rất khắt khe. Cảm biến đo mức siêu âm không tiếp xúc như 7ML5110-1DD07-4AF3 là một lựa chọn lý tưởng vì nó không chạm vào sản phẩm, giảm thiểu nguy cơ nhiễm khuẩn. Vật liệu PVDF cũng được chấp nhận trong nhiều ứng dụng thực phẩm do tính trơ hóa học. Các ứng dụng bao gồm:
- Đo mức sữa, bia, rượu, nước trái cây trong các tank lên men, tank chứa.
- Kiểm soát mức dầu ăn, siro, nước sốt trong quá trình chế biến và đóng gói.
- Quản lý mức các chất phụ gia, hương liệu. Việc đo mức chính xác giúp kiểm soát chặt chẽ tỷ lệ phối trộn nguyên liệu, tối ưu hóa quy trình CIP (Clean-in-Place) và quản lý hiệu quả lượng tồn kho, đảm bảo chất lượng sản phẩm đồng đều.
4.4. Ngành sản xuất công nghiệp chung (cơ khí, chế tạo, dệt may): Giám sát mức dầu thủy lực, chất làm mát, hóa chất phụ trợ trong các máy móc, thiết bị và dây chuyền sản xuất, đảm bảo hoạt động ổn định, phòng ngừa sự cố do thiếu hụt hoặc tràn đầy, tối ưu hóa việc sử dụng vật tư tiêu hao và giảm thiểu thời gian dừng máy, nâng cao năng suất và hiệu quả tổng thể của nhà máy, một nhu cầu thiết thực của mọi doanh nghiệp sản xuất.
Trong các nhà máy sản xuất cơ khí, chế tạo máy, dệt may, việc duy trì mức ổn định của các chất lỏng phụ trợ là rất quan trọng để đảm bảo máy móc hoạt động trơn tru.
- Đo mức dầu thủy lực, dầu bôi trơn trong các hệ thống máy CNC, máy ép.
- Giám sát mức dung dịch làm mát trong các quy trình gia công kim loại.
- Kiểm soát mức hóa chất trong các bể xử lý bề mặt, bể nhuộm vải, bể tẩy rửa. Sử dụng cảm biến 7ML5110-1DD07-4AF3 giúp cảnh báo sớm tình trạng thiếu hụt hoặc tràn đầy, phòng ngừa hư hỏng thiết bị, giảm thiểu thời gian dừng máy đột xuất và tối ưu hóa việc tiêu thụ các loại vật tư này.
4.5. Các ứng dụng đặc thù khác
Ngoài các ngành công nghiệp chính kể trên, cảm biến Siemens 7ML5110-1DD07-4AF3 còn được ứng dụng hiệu quả trong:
- Xây dựng: Đo mức nước ngầm tại các công trình, giám sát mức bùn bentonite trong thi công cọc nhồi, hoặc thậm chí đo mức bê tông lỏng trong một số ứng dụng đặc biệt.
- Năng lượng: Đo mức nhiên liệu (diesel, FO) trong các bồn chứa của nhà máy điện, trạm phát điện dự phòng. Giám sát mức dầu bôi trơn trong các hệ thống tuabin, máy phát.
- Nông nghiệp công nghệ cao: Đo mức dung dịch dinh dưỡng thủy canh trong các hệ thống trồng trọt hiện đại.
- Khai khoáng: Đo mức trong các bể chứa quặng lỏng, bể tuyển nổi.
5. Khắc phục một số lỗi thường gặp với 7ML5110-1DD07-4AF3
5.1. Lỗi không có tín hiệu hoặc tín hiệu không ổn định
Nguyên nhân có thể:
- Mất nguồn cấp hoặc nguồn cấp không ổn định (điện áp quá thấp hoặc dao động).
- Đứt cáp tín hiệu, lỏng kết nối tại các đầu nối của cảm biến hoặc bộ điều khiển.
- Lắp đặt sai vị trí: cảm biến quá gần thành bồn, có vật cản lớn trong chùm sóng siêu âm (thang, ống, mối hàn gồ ghề).
- Bề mặt chất lỏng quá nhiều bọt, dao động mạnh hoặc tạo góc nghiêng lớn.
- Nhiễu điện từ mạnh từ các thiết bị khác (động cơ lớn, biến tần) gần cảm biến hoặc cáp tín hiệu.
- Cấu hình sai vùng chết (blanking distance) quá lớn, che mất phần tín hiệu gần cảm biến.
Giải pháp kiểm tra và khắc phục:
- Kiểm tra nguồn cấp: Dùng đồng hồ VOM đo điện áp tại chân cấp nguồn của cảm biến, đảm bảo nằm trong dải cho phép (thường 10.5-30VDC cho 7ML5110-1DD07-4AF3).
- Kiểm tra kết nối: Kiểm tra kỹ các đầu nối cáp, siết lại nếu lỏng. Kiểm tra thông mạch của cáp tín hiệu.
- Đánh giá vị trí lắp đặt: Quan sát bên trong bồn, đảm bảo không có vật cản trong đường truyền sóng. Nếu có, cân nhắc di dời cảm biến hoặc loại bỏ vật cản.
- Xử lý bề mặt chất lỏng: Nếu bề mặt nhiều bọt hoặc dao động, có thể cần lắp thêm ống dẫn sóng (stilling well) hoặc điều chỉnh thông số lọc tín hiệu (damping) trong cấu hình cảm biến.
- Giảm nhiễu điện từ: Sử dụng cáp có vỏ bọc chống nhiễu, nối đất vỏ bọc đúng cách. Đi cáp tín hiệu tách biệt với cáp động lực.
- Kiểm tra cấu hình: Rà soát lại thông số vùng chết và các thông số xử lý echo trong phần mềm cấu hình (ví dụ SIMATIC PDM).
5.2. Lỗi giá trị đo không chính xác hoặc sai lệch lớn
Nguyên nhân có thể:
- Nhập sai thông số cấu hình ban đầu: khoảng cách rỗng (LRV – 0%) hoặc khoảng cách đầy (URV – 100%).
- Bề mặt cảm biến (phần phát sóng) bị bám bẩn, ngưng tụ hơi nước hoặc vật liệu đo.
- Sự thay đổi lớn về thành phần hoặc nhiệt độ của môi chất mà không được bù trừ đúng cách (cảm biến có bù nhiệt tích hợp, nhưng sự thay đổi quá đột ngột hoặc ngoài dải có thể ảnh hưởng).
- Tốc độ âm thanh trong môi trường khí phía trên chất lỏng thay đổi đáng kể (ví dụ: do thay đổi thành phần khí, áp suất lớn).
- Có nhiều tín hiệu phản xạ giả mạnh hơn tín hiệu thật từ bề mặt chất lỏng.
Giải pháp kiểm tra và khắc phục:
- Kiểm tra lại thông số cấu hình: Dùng thiết bị HART hoặc phần mềm để đọc lại và xác minh các giá trị LRV, URV đã nhập. Đo lại các khoảng cách này thực tế tại hiện trường.
- Vệ sinh bề mặt cảm biến: Tắt nguồn, tháo cảm biến (nếu cần và an toàn) và lau nhẹ nhàng bề mặt phát sóng bằng vải mềm và dung dịch tẩy rửa phù hợp (nếu vật liệu bám dính). Đối với vật liệu PVDF, có thể dùng cồn isopropyl hoặc nước sạch.
- Kiểm tra bù nhiệt: Đảm bảo cảm biến nhiệt độ tích hợp hoạt động bình thường. Trong một số trường hợp đặc biệt, cần nhập giá trị tốc độ âm thanh thủ công nếu biết chính xác.
- Hiệu chuẩn lại (nếu cần): Thực hiện hiệu chuẩn 2 điểm (Zero và Span) tại các mức chất lỏng đã biết để tinh chỉnh lại độ chính xác.
- Sử dụng thuật toán xử lý echo nâng cao: Khám phá các tùy chọn trong menu cấu hình của Sonic Intelligence để lọc bỏ các tín hiệu nhiễu không mong muốn.
5.3. Lỗi hiển thị thông báo hoặc mã lỗi trên bộ điều khiển
Cảm biến Siemens thường cung cấp các mã lỗi hoặc thông báo chẩn đoán qua giao thức HART. Một số lỗi phổ biến:
Loss of Echo (LOE): Mất tín hiệu phản xạ. Nguyên nhân có thể tương tự như lỗi không có tín hiệu (mục 5.1). Kiểm tra lại vị trí lắp đặt, bề mặt chất lỏng, vật cản, cấu hình vùng chết.
Sensor Fault/Hardware Error: Lỗi phần cứng bên trong cảm biến. Đây có thể là lỗi nghiêm trọng.
- Thử khởi động lại cảm biến (tắt nguồn và bật lại sau vài phút).
- Nếu lỗi vẫn tiếp diễn, có thể cảm biến đã bị hỏng và cần được kiểm tra hoặc thay thế bởi chuyên gia.
Configuration Error: Lỗi cấu hình, các thông số cài đặt không hợp lệ hoặc xung đột. Kiểm tra lại toàn bộ thông số đã cài đặt.
Giải pháp:
- Tham khảo bảng mã lỗi trong tài liệu hướng dẫn sử dụng của Siemens SITRANS Probe LU (model 7ML5110).
- Sử dụng SIMATIC PDM hoặc HART communicator để đọc chi tiết thông tin chẩn đoán.
- Thực hiện các bước kiểm tra tương ứng với từng mã lỗi.
- Trong trường hợp lỗi phần cứng hoặc các lỗi không thể tự khắc phục, hãy liên hệ nhà cung cấp hoặc trung tâm dịch vụ của Siemens.
5.4. Các biện pháp phòng ngừa để giảm thiểu sự cố
Lắp đặt đúng kỹ thuật: Chọn vị trí lắp đặt tối ưu ngay từ đầu, tránh các nguồn gây nhiễu, đảm bảo khoảng không cho sóng siêu âm.
Bảo trì định kỳ:
- Kiểm tra trực quan cảm biến và dây cáp định kỳ để phát hiện sớm các dấu hiệu hư hỏng, ăn mòn.
- Vệ sinh bề mặt cảm biến nếu làm việc trong môi trường dễ bám bẩn, tuân thủ hướng dẫn của nhà sản xuất.
Kiểm tra và hiệu chuẩn định kỳ (nếu cần): Theo dõi độ chính xác của cảm biến. Nếu ứng dụng yêu cầu độ chính xác cao, lên lịch kiểm tra và hiệu chuẩn định kỳ.
Đào tạo nhân viên: Đảm bảo nhân viên vận hành và bảo trì được đào tạo về cách sử dụng, cấu hình và xử lý sự cố cơ bản của cảm biến.
Lưu trữ tài liệu: Giữ cẩn thận tài liệu kỹ thuật, sơ đồ đấu dây và các thông số cấu hình của cảm biến.
Nếu bạn đã thử các bước trên mà vẫn không khắc phục được sự cố, hoặc cần hỗ trợ chuyên sâu hơn, đừng ngần ngại liên hệ với đội ngũ kỹ thuật giàu kinh nghiệm của thanhthienphu.vn qua hotline 08.12.77.88.99. Chúng tôi luôn sẵn sàng hỗ trợ bạn để đảm bảo hệ thống đo lường của bạn hoạt động hiệu quả và tin cậy.
