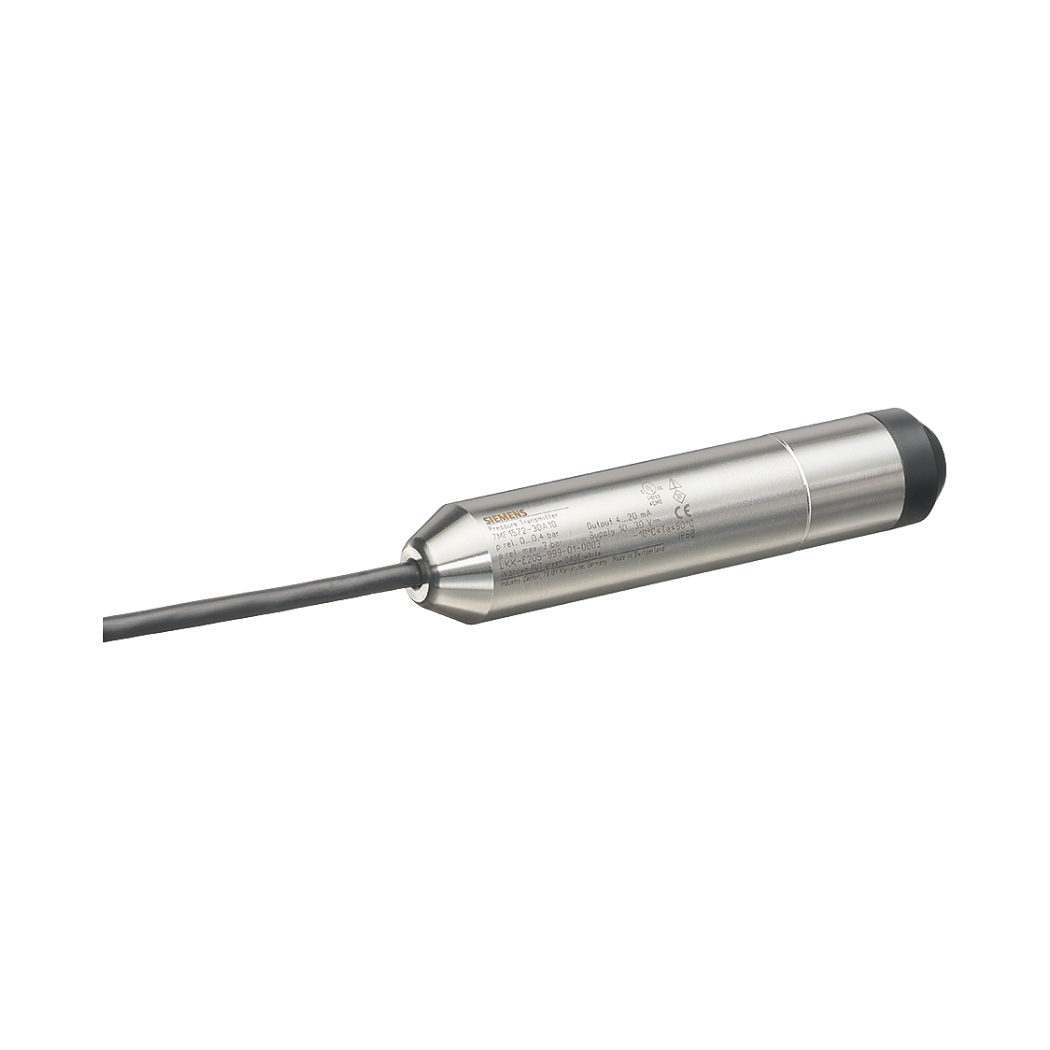

7MF1572-1HA10 – Cảm biến đo mức thủy tĩnh cáp 20m Siemens

7MF1572-1HA10 – Cảm biến đo mức thủy tĩnh cáp 20m Siemens, giải pháp đo lường mực chất lỏng chính xác và bền bỉ hàng đầu cho các ứng dụng công nghiệp, đang được phân phối chính hãng tại thanhthienphu.vn.

Với thiết bị đo mức nước thủy tĩnh này, việc giám sát và kiểm soát mực chất lỏng trong các bồn chứa, bể chứa hay giếng khoan trở nên đơn giản, hiệu quả và đáng tin cậy hơn bao giờ hết, góp phần nâng cao hiệu suất và đảm bảo an toàn cho toàn bộ hệ thống của bạn, đồng thời là một bước tiến quan trọng trong việc ứng dụng công nghệ giám sát mực nước từ xa và quản lý mực nước bồn chứa.

1. Cấu tạo 7MF1572-1HA10

1.1. Đầu dò cảm biến (Sensor Probe): Trái tim của sự chính xác và độ nhạy bén

Đầu dò của cảm biến 7MF1572-1HA10 là bộ phận tiếp xúc trực tiếp với chất lỏng, nơi diễn ra quá trình chuyển đổi áp suất thủy tĩnh thành tín hiệu điện. Vỏ đầu dò thường được làm từ thép không gỉ cao cấp như AISI 316L (1.4404/1.4435) hoặc các vật liệu đặc biệt khác tùy theo yêu cầu ứng dụng, mang lại khả năng chống ăn mòn tuyệt vời khi làm việc với nhiều loại hóa chất, nước thải công nghiệp, hay thậm chí là nước biển. Bên trong đầu dò là màng cảm biến áp suất bằng gốm ceramic (ví dụ Al2O3 96%) hoặc thép không gỉ, có độ nhạy cao và khả năng chịu quá áp tốt. Màng gốm ceramic nổi bật với khả năng chống mài mòn và kháng hóa chất vượt trội, lý tưởng cho các ứng dụng có tính ăn mòn cao hoặc chứa hạt rắn lơ lửng. Thiết kế màng phẳng cũng giúp giảm thiểu nguy cơ tắc nghẽn và dễ dàng vệ sinh.

1.2. Cáp tín hiệu chuyên dụng: Cầu nối vững chắc và đáng tin cậy với chiều dài 20 mét

Điểm đặc biệt của model 7MF1572-1HA10 chính là sợi cáp tín hiệu dài 20 mét, cho phép đo mức trong các bể chứa, giếng sâu hoặc các ứng dụng có khoảng cách đo lớn. Cáp này không chỉ đơn thuần truyền tín hiệu điện mà còn tích hợp một ống thông hơi mao dẫn (capillary tube). Ống thông hơi này có vai trò cực kỳ quan trọng: nó giúp cân bằng áp suất khí quyển tác động lên mặt sau của màng cảm biến với áp suất khí quyển tại điểm lắp đặt bộ chuyển đổi hoặc hộp nối. Nhờ đó, cảm biến chỉ đo áp suất thủy tĩnh thực sự của cột chất lỏng, loại bỏ sai số do sự thay đổi của áp suất khí quyển, đảm bảo độ chính xác phép đo. Vỏ bọc cáp thường được làm từ các vật liệu như PUR (Polyurethane), PE (Polyethylene) hoặc FEP (Fluorinated Ethylene Propylene), tùy thuộc vào môi trường làm việc. PUR có tính linh hoạt cao và kháng dầu mỡ tốt, PE phù hợp cho nhiều ứng dụng phổ thông, trong khi FEP cung cấp khả năng kháng hóa chất và chịu nhiệt độ cao vượt trội. Với chiều dài 20m, thiết bị đo mức nước 7MF1572-1HA10 Siemens đáp ứng nhu cầu đo sâu một cách linh hoạt.

1.3. Bộ phận điện tử và kết nối: Xử lý thông minh, truyền dẫn ổn định

Bên trong phần đầu nối của cảm biến hoặc trong một hộp nối riêng biệt (tùy phiên bản) là mạch điện tử xử lý tín hiệu từ màng cảm biến. Mạch này thường bao gồm các bộ khuếch đại, bộ chuyển đổi tương tự-số (ADC), và các linh kiện bù nhiệt độ để đảm bảo tín hiệu đầu ra tuyến tính và ổn định trong một dải nhiệt độ hoạt động rộng. Cảm biến 7MF1572-1HA10 thường cung cấp tín hiệu đầu ra tiêu chuẩn công nghiệp là 4-20mA (hai dây), dễ dàng tích hợp vào các hệ thống PLC, SCADA, DCS hoặc các bộ hiển thị, bộ điều khiển hiện có. Kết nối điện thường được thực hiện qua các đầu cosse hoặc terminal chuyên dụng, đảm bảo tiếp xúc chắc chắn và an toàn. Một số phiên bản cao cấp có thể tích hợp thêm các giao thức truyền thông kỹ thuật số như HART để cấu hình và chẩn đoán từ xa.

1.4. Vỏ bảo vệ và các phụ kiện đi kèm: Đảm bảo an toàn và linh hoạt lắp đặt

Toàn bộ cảm biến thường đạt cấp bảo vệ IP68, nghĩa là có khả năng chống bụi xâm nhập hoàn toàn và chịu được ngâm sâu trong nước liên tục dưới điều kiện áp suất nhất định. Điều này cực kỳ quan trọng đối với các ứng dụng thả chìm hoặc lắp đặt ngoài trời. Một số model có thể đi kèm với các phụ kiện như kẹp cáp, giá đỡ, hoặc quả nặng để hỗ trợ quá trình lắp đặt và đảm bảo vị trí cố định cho đầu dò, đặc biệt trong các môi trường có dòng chảy. Thiết kế nhỏ gọn của cảm biến cũng là một lợi thế, cho phép lắp đặt dễ dàng ngay cả trong không gian hạn chế.

Sự tỉ mỉ trong từng chi tiết cấu tạo của cảm biến đo mực chất lỏng kiểu thả chìm 7MF1572-1HA10 Siemens là minh chứng cho cam kết về chất lượng và độ tin cậy. Khi lựa chọn sản phẩm này tại thanhthienphu.vn, quý khách hàng không chỉ nhận được một thiết bị đo lường mà còn là một giải pháp kỹ thuật ưu việt, được hỗ trợ bởi đội ngũ chuyên gia giàu kinh nghiệm của chúng tôi.

2. Các tính năng chính của 7MF1572-1HA10

2.1. Độ chính xác cao và ổn định lâu dài: Nền tảng cho quyết định đúng đắn

Với công nghệ cảm biến tiên tiến và cơ chế bù nhiệt độ tích hợp, Siemens 7MF1572-1HA10 mang lại độ chính xác phép đo vượt trội, thường trong khoảng ±0.25% đến ±0.5% toàn dải đo (Full Scale). Độ chính xác cao này cực kỳ quan trọng trong các ứng dụng đòi hỏi kiểm soát mực chất lỏng chặt chẽ, như trong ngành thực phẩm và đồ uống, dược phẩm, hay quản lý tài nguyên nước. Sự ổn định lâu dài của cảm biến, ngay cả trong điều kiện nhiệt độ và áp suất thay đổi, giúp giảm thiểu sai số hệ thống, đảm bảo dữ liệu đo lường luôn đáng tin cậy. Điều này cho phép các kỹ sư đưa ra quyết định vận hành chính xác, tối ưu hóa việc sử dụng nguyên liệu, năng lượng và tránh lãng phí. Theo một nghiên cứu của ARC Advisory Group, việc cải thiện độ chính xác trong đo lường công nghiệp có thể giúp giảm chi phí vận hành lên đến 5%.

2.2. Độ bền vượt trội và khả năng chống chịu môi trường khắc nghiệt:

Đầu tư cho tương lai bền vững Được chế tạo từ vật liệu thép không gỉ 316L, màng gốm ceramic, và cáp tín hiệu với vỏ bọc PUR/PE/FEP, cảm biến 7MF1572-1HA10 có khả năng chống ăn mòn, chống mài mòn và chịu được hóa chất vượt trội. Cấp bảo vệ IP68 đảm bảo thiết bị hoạt động tin cậy ngay cả khi bị ngâm hoàn toàn trong nước hoặc trong môi trường bụi bẩn, ẩm ướt. Khả năng chịu quá áp của màng cảm biến cũng được thiết kế để bảo vệ thiết bị khỏi những biến động áp suất đột ngột. Độ bền này không chỉ kéo dài tuổi thọ sản phẩm, giảm tần suất thay thế và chi phí bảo trì mà còn đảm bảo hoạt động liên tục của hệ thống, tránh những tổn thất do ngừng máy ngoài kế hoạch. Đây là một yếu tố quan trọng giúp doanh nghiệp tối ưu hóa chi phí vòng đời sản phẩm (Total Cost of Ownership – TCO).

2.3. Dải đo rộng 20 mét và tín hiệu đầu ra tiêu chuẩn 4-20mA:

Linh hoạt và dễ dàng tích hợp Với cáp dài 20 mét, cảm biến 7MF1572-1HA10 phù hợp cho nhiều ứng dụng đo mức khác nhau, từ các bồn chứa nông đến các giếng sâu hay bể chứa lớn. Tín hiệu đầu ra analog 4-20mA là một tiêu chuẩn phổ biến trong công nghiệp, cho phép dễ dàng kết nối và tích hợp cảm biến với hầu hết các hệ thống điều khiển PLC, SCADA, DCS, bộ ghi dữ liệu hoặc các thiết bị hiển thị mà không cần các bộ chuyển đổi phức tạp. Điều này giúp tiết kiệm thời gian và chi phí lắp đặt, đồng thời đảm bảo tính tương thích và khả năng mở rộng hệ thống trong tương lai. Sự linh hoạt trong ứng dụng của cảm biến đo mức chất lỏng Siemens này là một điểm cộng lớn.

2.4. Thiết kế nhỏ gọn, dễ lắp đặt và vận hành: Tiết kiệm thời gian và công sức

Cảm biến có thiết kế dạng thả chìm, nhỏ gọn, giúp việc lắp đặt trở nên đơn giản và nhanh chóng. Chỉ cần thả đầu dò cảm biến vào vị trí cần đo và kết nối dây tín hiệu. Không cần các cấu trúc cơ khí phức tạp hay hiệu chuẩn tại hiện trường quá cầu kỳ. Việc này đặc biệt hữu ích cho các kỹ thuật viên bận rộn, giúp họ tiết kiệm thời gian và công sức, đồng thời giảm thiểu sai sót trong quá trình lắp đặt. Một số model còn có khả năng điều chỉnh zero và span dễ dàng, giúp tối ưu hóa phép đo cho từng ứng dụng cụ thể.

2.5. An toàn và đáng tin cậy: Ưu tiên hàng đầu của Siemens và thanhthienphu.vn

Các sản phẩm của Siemens, bao gồm 7MF1572-1HA10, đều tuân thủ các tiêu chuẩn an toàn quốc tế nghiêm ngặt. Việc sử dụng vật liệu chất lượng cao, quy trình sản xuất được kiểm soát chặt chẽ và các bài kiểm tra chất lượng toàn diện đảm bảo mỗi cảm biến xuất xưởng đều đạt độ tin cậy cao nhất. Đối với các ứng dụng trong môi trường nguy hiểm (ví dụ, khu vực dễ cháy nổ), Siemens cũng cung cấp các phiên bản đạt chứng nhận an toàn искробезопасный (Intrinsically Safe – IS) hoặc phòng nổ (Explosion Proof – XP). Sự an toàn và tin cậy của thiết bị giúp bảo vệ con người, tài sản và môi trường, đồng thời xây dựng niềm tin cho người vận hành.

Với những tính năng vượt trội này, cảm biến đo mức thủy tĩnh cáp 20m Siemens 7MF1572-1HA10 thực sự là một khoản đầu tư thông minh, mang lại giá trị lâu dài và góp phần vào sự thành công của doanh nghiệp. Hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn chi tiết và trải nghiệm sự khác biệt.

3. Hướng dẫn kết nối 7MF1572-1HA10

3.1. Chuẩn bị trước khi kết nối: Đảm bảo an toàn và đầy đủ dụng cụ

Trước khi tiến hành bất kỳ thao tác kết nối điện nào, điều quan trọng nhất là đảm bảo an toàn.

• Ngắt nguồn điện: Luôn ngắt hoàn toàn nguồn điện cung cấp cho bộ điều khiển (PLC, DCS) hoặc thiết bị nhận tín hiệu trước khi thao tác.
• Kiểm tra tài liệu kỹ thuật (Datasheet): Tham khảo kỹ tài liệu kỹ thuật đi kèm sản phẩm Siemens 7MF1572-1HA10 để nắm rõ sơ đồ chân, yêu cầu nguồn cấp, và các lưu ý đặc biệt. Bạn có thể tìm thấy datasheet Siemens 7MF1572-1HA10 trên website của Siemens hoặc yêu cầu từ thanhthienphu.vn.
• Chuẩn bị dụng cụ: Các dụng cụ cần thiết bao gồm: kìm tuốt dây, tua vít phù hợp, đồng hồ vạn năng (VOM) để kiểm tra, băng keo cách điện hoặc ống co nhiệt.
• Kiểm tra cảm biến: Kiểm tra ngoại quan cảm biến, đảm bảo không có hư hỏng vật lý trong quá trình vận chuyển hoặc lưu kho. Đặc biệt chú ý đến phần màng cảm biến và cáp tín hiệu.

3.2. Xác định dây dẫn và sơ đồ kết nối: Kết nối đúng chuẩn tín hiệu 4-20mA

Cảm biến 7MF1572-1HA10 thường sử dụng kết nối 2 dây cho tín hiệu 4-20mA. Màu sắc dây có thể thay đổi tùy theo lô sản xuất hoặc phiên bản cụ thể, do đó việc tham khảo datasheet là bắt buộc. Tuy nhiên, một cấu hình phổ biến là:

• Dây dương (+Vcc / Signal +): Thường là dây màu nâu (Brown) hoặc đỏ (Red). Dây này sẽ được kết nối với cực dương của nguồn cấp và đầu vào dương của bộ đọc tín hiệu (ví dụ, kênh Analog Input của PLC).
• Dây âm (0V / Signal -): Thường là dây màu xanh dương (Blue) hoặc đen (Black). Dây này sẽ được kết nối với cực âm của nguồn cấp hoặc đầu vào âm của bộ đọc tín hiệu. Sơ đồ kết nối điển hình cho vòng lặp 4-20mA hai dây: Nguồn DC (thường là 24VDC) -> Cực dương (+) của nguồn nối vào dây dương của cảm biến -> Dây âm của cảm biến nối vào đầu vào (+) của kênh Analog Input trên PLC/Bộ đọc -> Đầu vào (-) của kênh Analog Input nối về cực âm (0V) của nguồn. Cáp tín hiệu của cảm biến cũng bao gồm ống thông hơi. Đảm bảo đầu ống thông hơi này được để hở ra môi trường khí quyển và không bị bịt kín hoặc ngập nước, vì nó cần thiết để bù trừ áp suất khí quyển, đảm bảo độ chính xác của phép đo.

3.3. Thực hiện kết nối điện: Cẩn thận và chắc chắn

• Tuốt dây: Dùng kìm tuốt một đoạn vỏ cách điện vừa đủ ở đầu mỗi dây dẫn (khoảng 5-7mm). Tránh làm đứt các sợi đồng nhỏ bên trong.
• Kết nối vào terminal: Nới lỏng các vít trên terminal của PLC hoặc bộ điều khiển. Đưa phần lõi đồng đã tuốt vào đúng vị trí theo sơ đồ đã xác định. Siết chặt vít lại, đảm bảo tiếp xúc tốt và dây không bị lỏng lẻo. Lực siết vừa đủ, tránh làm hỏng terminal hoặc đứt dây.
• Kiểm tra kết nối: Sau khi kết nối, nhẹ nhàng kéo thử các dây để đảm bảo chúng được cố định chắc chắn.
• Cách điện mối nối (nếu có): Nếu có các mối nối dây bên ngoài, sử dụng băng keo cách điện chất lượng tốt hoặc ống co nhiệt để bảo vệ mối nối khỏi ẩm ướt và chập chạm.

3.4. Kiểm tra sau kết nối và hiệu chuẩn (nếu cần): Đảm bảo hoạt động chính xác

• Kiểm tra bằng VOM: Trước khi cấp nguồn, bạn có thể dùng VOM đặt ở thang đo điện trở để kiểm tra thông mạch và cách điện giữa các dây và vỏ cảm biến (nếu có yêu cầu trong datasheet).
• Cấp nguồn và kiểm tra tín hiệu: Sau khi chắc chắn mọi kết nối đều đúng và an toàn, cấp nguồn cho hệ thống. Sử dụng VOM đặt ở thang đo mA, kẹp nối tiếp vào vòng lặp tín hiệu để kiểm tra dòng điện. Khi cảm biến chưa tiếp xúc với chất lỏng (mức 0%), tín hiệu thường là 4mA (hoặc giá trị gần đó, tùy thuộc vào hiệu chuẩn gốc).
• Kiểm tra trong PLC/SCADA: Quan sát giá trị đọc được trên màn hình HMI hoặc phần mềm SCADA. Giá trị này phải tương ứng với mức chất lỏng hiện tại.
• Hiệu chuẩn Zero/Span (nếu cần và được hỗ trợ): Một số ứng dụng có thể yêu cầu hiệu chuẩn lại điểm Zero (mức thấp nhất) và Span (mức cao nhất) để đạt độ chính xác tối ưu. Tham khảo tài liệu của cảm biến để biết quy trình hiệu chuẩn cụ thể. Thông thường, việc này liên quan đến việc đặt cảm biến ở mức 0% và 100% của dải đo mong muốn và điều chỉnh các thông số tương ứng trên cảm biến hoặc trong phần mềm cấu hình. Việc tuân thủ các bước hướng dẫn lắp đặt 7MF1572-1HA10 một cách cẩn thận sẽ giúp tối đa hóa hiệu quả hoạt động và tuổi thọ của thiết bị. Nếu quý vị gặp bất kỳ khó khăn nào trong quá trình kết nối hoặc cần hỗ trợ kỹ thuật chuyên sâu, đội ngũ của thanhthienphu.vn luôn sẵn sàng trợ giúp. Hãy gọi ngay 08.12.77.88.99 để được các chuyên gia của chúng tôi tư vấn.

4. Ứng dụng của 7MF1572-1HA10

4.1. Ngành Sản xuất Công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may): Tối ưu hóa quy trình và quản lý nguyên liệu hiệu quả Trong các nhà máy sản xuất, việc kiểm soát chính xác mực chất lỏng là cực kỳ quan trọng.

• Quản lý bồn chứa hóa chất, dung môi, dầu bôi trơn: Cảm biến 7MF1572-1HA10 giúp theo dõi liên tục lượng hóa chất, dung môi trong các bồn chứa, đảm bảo cung cấp đủ cho dây chuyền sản xuất và cảnh báo khi mức xuống thấp để kịp thời bổ sung, tránh gián đoạn. Vật liệu chống ăn mòn của cảm biến là yếu tố then chốt ở đây.
• Kiểm soát mực nước làm mát, nước xử lý: Trong các hệ thống làm mát máy móc hoặc các quy trình xử lý bề mặt, việc duy trì mực nước ổn định là cần thiết. Cảm biến giúp tự động hóa quá trình này, tiết kiệm nước và năng lượng.
• Ngành thực phẩm và đồ uống: Đo lường mực nguyên liệu lỏng như sữa, bia, nước giải khát, dầu ăn trong các tank chứa. Độ chính xác cao và vật liệu an toàn vệ sinh (nếu chọn phiên bản phù hợp) đảm bảo chất lượng sản phẩm và tuân thủ các tiêu chuẩn ngành.
• Ngành dệt may: Kiểm soát mực thuốc nhuộm, hóa chất xử lý vải trong các bể chứa, đảm bảo quá trình nhuộm và hoàn tất vải diễn ra đồng đều và hiệu quả.

4.2. Ngành Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng): Đảm bảo an toàn và hiệu quả thi công, vận hành Trong lĩnh vực xây dựng và quản lý công trình, cảm biến đo mức đóng vai trò quan trọng.

• Kiểm soát mực nước ngầm tại công trường: Đặc biệt tại các công trình ngầm, tầng hầm, việc theo dõi và bơm thoát nước ngầm là cần thiết để đảm bảo an toàn và tiến độ thi công. Cảm biến 7MF1572-1HA10 với cáp dài 20m rất phù hợp cho ứng dụng này.
• Đo mức nước trong các bể chứa nước sạch, nước thải tại các tòa nhà, khu công nghiệp: Giúp quản lý hiệu quả nguồn nước, tự động hóa hệ thống bơm, và cảnh báo sớm các sự cố tràn hoặc cạn.
• Giám sát mực nước hồ chứa, đập nhỏ phục vụ tưới tiêu hoặc cấp nước công nghiệp: Đảm bảo lượng nước được kiểm soát, phục vụ hiệu quả cho các mục đích sử dụng.

4.3. Ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo): Vận hành an toàn và tối ưu hóa hiệu suất Ngành năng lượng đòi hỏi độ tin cậy và an toàn rất cao trong các thiết bị đo lường.

• Đo mức dầu trong các bồn chứa nhiên liệu tại nhà máy điện, trạm biến áp: Cảm biến giúp theo dõi lượng dầu FO, DO, dầu cách điện, đảm bảo hoạt động liên tục và an toàn của các tổ máy, máy biến áp.
• Ngành dầu khí: Đo mức nước, dầu trong các bể chứa tạm, bể tách dầu-nước. Khả năng chống chịu môi trường khắc nghiệt và hóa chất là ưu điểm lớn.
• Năng lượng tái tạo: Theo dõi mực nước trong các hồ chứa thủy điện nhỏ, hoặc mực chất lỏng trong các hệ thống lưu trữ năng lượng khác.

4.4. Ngành Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động): Tích hợp liền mạch vào hệ thống thông minh Trong các hệ thống tự động hóa cao, dữ liệu từ cảm biến mức là đầu vào quan trọng cho các thuật toán điều khiển.

• Cung cấp dữ liệu mức cho hệ thống SCADA/PLC: Tín hiệu 4-20mA từ cảm biến 7MF1572-1HA10 dễ dàng được tích hợp, cho phép giám sát và điều khiển từ xa, tối ưu hóa quy trình và giảm sự can thiệp của con người.
• Điều khiển bơm tự động: Dựa trên tín hiệu mức, hệ thống có thể tự động bật/tắt bơm để duy trì mức chất lỏng mong muốn, tiết kiệm năng lượng và tránh các sự cố như bơm chạy khô hoặc tràn bể.
• Ứng dụng trong các hệ thống định lượng, pha trộn tự động: Cung cấp thông tin chính xác về lượng chất lỏng còn lại trong các bồn cấp liệu.

4.5. Xử lý nước và Nước thải: Bảo vệ môi trường và tuân thủ quy định Đây là một trong những ứng dụng phổ biến nhất của cảm biến đo mức thủy tĩnh.

• Đo mức nước thô đầu vào, nước sau xử lý tại các nhà máy nước: Kiểm soát quy trình xử lý, đảm bảo chất lượng nước cung cấp.
• Giám sát mực nước thải trong các bể điều hòa, bể lắng, bể hiếu khí tại các trạm xử lý nước thải công nghiệp và đô thị: Giúp vận hành hiệu quả các công đoạn xử lý, tránh quá tải và đảm bảo nước thải đầu ra đạt tiêu chuẩn môi trường. Cáp dài 20m và khả năng chống chịu hóa chất, bùn cặn của cảm biến 7MF1572-1HA10 là lý tưởng cho môi trường này.
• Điều khiển trạm bơm nước thải: Tự động hóa việc bơm chuyển nước thải, tránh ngập úng và ô nhiễm.

5. Khắc phục một số lỗi thường gặp với 7MF1572-1HA10

5.1. Tín hiệu đầu ra không ổn định hoặc dao động bất thường: Tìm kiếm nguyên nhân và giải pháp Đây là một trong những lỗi cảm biến mức Siemens phổ biến có thể gặp.

Nguyên nhân tiềm ẩn:

• Nhiễu điện từ (EMI/RFI): Gần các thiết bị phát sóng mạnh, động cơ lớn, biến tần.
• Kết nối lỏng lẻo: Tại các đầu nối của cảm biến hoặc tại PLC/bộ điều khiển.
• Nguồn cấp không ổn định: Điện áp nguồn dao động hoặc không đủ công suất.
• Sự thay đổi đột ngột của bề mặt chất lỏng: Do khuấy trộn mạnh, dòng chảy vào/ra lớn.
• Hỏng hóc bên trong cảm biến (hiếm gặp).

Giải pháp khắc phục:

• Kiểm tra và bọc chống nhiễu: Sử dụng cáp có vỏ bọc chống nhiễu, đi dây tín hiệu tách biệt với dây động lực. Nối đất vỏ cảm biến và vỏ tủ điện đúng kỹ thuật.
• Kiểm tra và siết lại các kết nối: Đảm bảo tất cả các điểm kết nối điện đều chắc chắn.
• Kiểm tra nguồn cấp: Sử dụng đồng hồ VOM để đo điện áp nguồn, đảm bảo ổn định và nằm trong dải cho phép của cảm biến. Cân nhắc sử dụng bộ nguồn riêng, chất lượng tốt cho cảm biến.
• Sử dụng ống bảo vệ hoặc vách ngăn: Nếu bề mặt chất lỏng dao động mạnh, có thể lắp cảm biến trong một ống tĩnh (stilling well) để giảm thiểu ảnh hưởng.
• Liên hệ hỗ trợ kỹ thuật: Nếu các bước trên không giải quyết được vấn đề, có thể cảm biến đã gặp sự cố phần cứng. Hãy liên hệ thanhthienphu.vn hoặc Siemens để được hỗ trợ.

5.2. Tín hiệu đầu ra luôn ở mức 4mA (hoặc giá trị thấp nhất) mặc dù có chất lỏng: Phân tích và xử lý Tình trạng này cho thấy cảm biến không nhận diện được sự thay đổi áp suất.

Nguyên nhân tiềm ẩn:

• Cảm biến chưa được thả ngập trong chất lỏng hoặc mức chất lỏng quá thấp.
• Ống thông hơi trên cáp bị tắc nghẽn hoặc ngập nước.
• Màng cảm biến bị hư hỏng hoặc bị vật cản che lấp.
• Lỗi kết nối dây hoặc sai cực tính.
• Hỏng cảm biến.

Giải pháp khắc phục:

• Kiểm tra vị trí cảm biến: Đảm bảo đầu dò cảm biến được ngâm hoàn toàn trong chất lỏng và mức chất lỏng nằm trong dải đo của cảm biến.
• Kiểm tra ống thông hơi: Đảm bảo ống thông hơi trên cáp không bị gấp khúc, bịt kín hoặc ngâm trong nước. Vệ sinh đầu ống nếu cần.
• Kiểm tra màng cảm biến: Cẩn thận kiểm tra xem màng cảm biến có bị vật rắn bám vào che lấp không. Vệ sinh nhẹ nhàng nếu cần (tham khảo hướng dẫn của nhà sản xuất). Tránh dùng vật sắc nhọn tác động vào màng.
• Kiểm tra lại kết nối điện: Xác minh lại sơ đồ đấu dây và cực tính.
• Thử nghiệm với cảm biến khác (nếu có): Để xác định lỗi do cảm biến hay do hệ thống.

5.3. Tín hiệu đầu ra luôn ở mức 20mA (hoặc giá trị cao nhất) ngay cả khi mức chất lỏng thấp: Chẩn đoán sự cố Điều này ngược lại với trường hợp trên, cho thấy cảm biến đang báo mức tối đa liên tục.

Nguyên nhân tiềm ẩn:

• Ngắn mạch trong dây tín hiệu.
• Lỗi mạch điện tử bên trong cảm biến.
• Cài đặt sai dải đo trong PLC/bộ điều khiển (nếu tín hiệu vẫn thay đổi nhưng không đúng thực tế).

Giải pháp khắc phục:

• Kiểm tra dây tín hiệu: Tìm kiếm các điểm có thể gây ngắn mạch, ví dụ vỏ cáp bị trầy xước, ẩm ướt tại các mối nối.
• Kiểm tra cài đặt trong PLC/SCADA: Đảm bảo dải đo được cấu hình trong phần mềm tương ứng với dải đo thực tế của cảm biến và ứng dụng.
• Liên hệ hỗ trợ kỹ thuật: Nếu nghi ngờ lỗi phần cứng bên trong cảm biến, cần sự can thiệp của chuyên gia.

5.4. Giá trị đọc được không chính xác, sai lệch lớn so với thực tế: Hiệu chuẩn và kiểm tra Độ chính xác là yếu tố quan trọng, sai số lớn cần được xử lý.

Nguyên nhân tiềm ẩn:

• Cảm biến chưa được hiệu chuẩn hoặc hiệu chuẩn sai.
• Ống thông hơi bị ảnh hưởng (tắc một phần).
• Thay đổi tỷ trọng của chất lỏng mà không được bù trừ (cảm biến thủy tĩnh đo áp suất, giá trị này phụ thuộc vào chiều cao cột lỏng và tỷ trọng).
• Lắp đặt cảm biến không đúng cách (ví dụ, gần dòng chảy mạnh, bị nghiêng).

Giải pháp khắc phục:

• Thực hiện hiệu chuẩn Zero/Span: Tham khảo hướng dẫn sử dụng để hiệu chuẩn lại cảm biến theo mức 0% và 100% thực tế của ứng dụng.
• Kiểm tra và vệ sinh ống thông hơi.
• Xem xét yếu tố tỷ trọng: Nếu tỷ trọng chất lỏng thay đổi đáng kể, cần tính toán lại hoặc sử dụng các phương pháp đo mức khác không phụ thuộc tỷ trọng nếu cần độ chính xác cao.
• Kiểm tra lại vị trí lắp đặt: Đảm bảo cảm biến được lắp đặt thẳng đứng, tránh xa các nguồn gây nhiễu động mạnh cho bề mặt chất lỏng.
