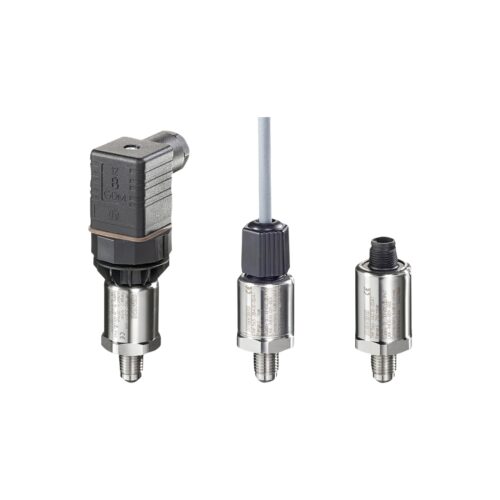

7MF1567-3BG00-1AA1 – Cảm biến áp suất SITRANS P220 6 bar Siemens, một thiết bị đo áp suất công nghiệp tiên tiến từ thương hiệu Đức danh tiếng, mang đến giải pháp giám sát và điều khiển áp suất chính xác, ổn định cho hệ thống của bạn, được cung cấp chính hãng bởi thanhthienphu.vn.
Với thiết bị đo áp lực 6 bar này, việc nâng cao hiệu suất vận hành và đảm bảo an toàn cho quy trình sản xuất trở nên dễ dàng hơn bao giờ hết, giúp doanh nghiệp bạn tối ưu hóa chi phí và khẳng định vị thế trên thị trường, đồng thời đảm bảo hoạt động ổn định và độ chính xác cao cho toàn bộ dây chuyền.
1. Cấu tạo 7MF1567-3BG00-1AA1
1.1. Vật liệu chế tạo cao cấp
Chống chịu mọi điều kiện khắc nghiệt Điểm nổi bật đầu tiên trong cấu tạo của cảm biến áp suất 7MF1567-3BG00-1AA1 chính là việc sử dụng các vật liệu cao cấp, được lựa chọn kỹ lưỡng để đảm bảo khả năng hoạt động ổn định trong nhiều môi trường công nghiệp khác nhau. Vỏ ngoài của cảm biến được làm từ thép không gỉ chất lượng cao, mang lại khả năng chống ăn mòn tuyệt vời, chịu được va đập và các tác động cơ học thường gặp trong nhà máy. Điều này đặc biệt quan trọng đối với các ứng dụng trong ngành hóa chất, thực phẩm và đồ uống, nơi mà yêu cầu về vệ sinh và khả năng chống chịu hóa chất là rất khắt khe. Việc sử dụng thép không gỉ không chỉ tăng cường tuổi thọ cho thiết bị mà còn đảm bảo tính toàn vẹn của tín hiệu đo, một yếu tố mà các kỹ thuật viên điện luôn ưu tiên.
1.2. Công nghệ màng đo gốm (Ceramic Diaphragm) tiên tiến
Độ chính xác và độ bền hóa học ưu việt Trái tim của cảm biến áp suất SITRANS P220 7MF1567-3BG00-1AA1 là màng đo được làm từ vật liệu gốm sứ kỹ thuật cao. Công nghệ màng gốm này mang lại nhiều ưu điểm vượt trội so với các loại màng kim loại truyền thống. Thứ nhất, gốm có khả năng chống ăn mòn hóa học xuất sắc, có thể làm việc với nhiều loại môi chất khác nhau, từ nước, dầu, khí nén cho đến các hóa chất có tính ăn mòn nhẹ mà không bị suy giảm hiệu suất. Thứ hai, màng gốm có độ ổn định nhiệt cao, ít bị ảnh hưởng bởi sự thay đổi nhiệt độ môi trường, giúp duy trì độ chính xác của phép đo. Độ nhạy và độ tuyến tính của màng gốm cũng góp phần quan trọng vào việc cung cấp tín hiệu đo áp suất chính xác và đáng tin cậy, điều mà các kỹ sư quản lý kỹ thuật đặc biệt quan tâm khi đánh giá thiết bị. Đây là một trong những đặc điểm độc đáo giúp SITRANS P220 6 bar Siemens nổi bật.
1.3. Thiết kế cơ khí vững chắc và nhỏ gọn
Dễ dàng lắp đặt, tối ưu không gian Siemens SITRANS P220 7MF1567-3BG00-1AA1 được thiết kế với kích thước nhỏ gọn, tối ưu hóa không gian lắp đặt, một yếu tố quan trọng trong các tủ điện hoặc khu vực máy móc có không gian hạn chế. Kết nối quy trình tiêu chuẩn G1/4 A theo DIN 3852-E giúp việc lắp đặt trở nên đơn giản và nhanh chóng, tương thích với hầu hết các hệ thống đường ống và thiết bị hiện có. Cấu trúc cơ khí vững chắc đảm bảo cảm biến hoạt động ổn định ngay cả trong điều kiện rung động nhẹ, thường gặp ở các nhà máy sản xuất cơ khí hay dây chuyền lắp ráp robot. Các kỹ sư điện và kỹ thuật viên điện sẽ đánh giá cao sự tiện lợi này, giúp tiết kiệm thời gian và công sức trong quá trình triển khai và bảo trì hệ thống tự động hóa nhà máy.
2. Các tính năng chính của 7MF1567-3BG00-1AA1
2.1. Độ chính xác và độ ổn định lâu dài vượt trội
Một trong những yếu tố quan trọng nhất đối với một cảm biến áp suất công nghiệp là độ chính xác. Siemens 7MF1567-3BG00-1AA1 cung cấp độ chính xác cao, đảm bảo rằng dữ liệu áp suất thu thập được phản ánh trung thực tình trạng thực tế của hệ thống. Điều này cực kỳ quan trọng trong các quy trình sản xuất đòi hỏi sự kiểm soát chặt chẽ các thông số vận hành, ví dụ như trong ngành thực phẩm, dược phẩm hay sản xuất linh kiện điện tử. Hơn nữa, độ ổn định lâu dài xuất sắc của cảm biến giúp giảm thiểu nhu cầu hiệu chuẩn thường xuyên, tiết kiệm thời gian và chi phí bảo trì, một lợi ích thiết thực cho các quản lý kỹ thuật và chủ doanh nghiệp nhỏ và vừa. Dữ liệu từ Siemens cho thấy dòng SITRANS P có khả năng duy trì độ chính xác trong thời gian dài, ngay cả trong điều kiện vận hành liên tục.
2.2. Thời gian đáp ứng nhanh và tín hiệu ra tiêu chuẩn
Trong nhiều ứng dụng tự động hóa, đặc biệt là các hệ thống điều khiển vòng kín, thời gian đáp ứng nhanh của cảm biến là yếu tố then chốt. Cảm biến áp suất SITRANS P220 6 bar có thời gian đáp ứng nhanh, cho phép hệ thống điều khiển PLC Siemens hoặc các bộ điều khiển khác phản ứng kịp thời với những thay đổi áp suất, đảm bảo quy trình vận hành trơn tru và an toàn. Sản phẩm cung cấp tín hiệu ra analog tiêu chuẩn 4-20 mA, một chuẩn công nghiệp phổ biến, dễ dàng tích hợp vào hầu hết các hệ thống SCADA, DCS hay bộ ghi dữ liệu hiện có mà không đòi hỏi các giao diện phức tạp. Điều này giúp các kỹ sư điện dễ dàng nâng cấp hoặc thay thế thiết bị cũ kỹ, lạc hậu.
2.3. Khả năng chịu quá áp và cấp bảo vệ cao
Trong thực tế vận hành, việc hệ thống gặp phải tình trạng quá áp đột ngột là điều khó tránh khỏi. Cảm biến áp suất SITRANS P220 7MF1567-3BG00-1AA1 được thiết kế với khả năng chịu quá áp cao, bảo vệ cảm biến khỏi hư hỏng trong trường hợp áp suất hệ thống tăng vọt vượt ngưỡng đo danh định. Điều này không chỉ bảo vệ thiết bị mà còn góp phần đảm bảo an toàn cho toàn bộ hệ thống. Bên cạnh đó, với cấp bảo vệ IP67 (tùy theo phiên bản kết nối điện), cảm biến có khả năng chống bụi xâm nhập hoàn toàn và chịu được việc ngâm trong nước ở độ sâu nhất định trong thời gian ngắn, phù hợp với các môi trường lắp đặt ẩm ướt hoặc nhiều bụi bẩn, một đặc tính mà các kỹ sư làm việc trong ngành xây dựng hoặc năng lượng tái tạo sẽ rất quan tâm.
3. Hướng dẫn kết nối 7MF1567-3BG00-1AA1
3.1. Chuẩn bị trước khi lắp đặt Trước khi tiến hành lắp đặt, hãy đảm bảo bạn có đầy đủ các dụng cụ cần thiết như cờ lê phù hợp với kích thước ren G1/4, băng tan hoặc keo làm kín ren chuyên dụng. Kiểm tra khu vực lắp đặt, đảm bảo vị trí lắp đặt không bị rung động quá mức và nhiệt độ môi trường nằm trong giới hạn cho phép của cảm biến. Quan trọng nhất, hãy ngắt nguồn điện và giảm áp suất trong đường ống về mức an toàn (0 bar) trước khi tháo lắp bất kỳ thiết bị nào. An toàn lao động luôn là ưu tiên hàng đầu.
- Bước 1: Xác định vị trí lắp đặt tối ưu trên đường ống hoặc thiết bị cần đo áp suất. Vị trí này nên dễ tiếp cận để kiểm tra và bảo trì sau này.
- Bước 2: Làm sạch phần ren kết nối trên đường ống và trên cảm biến áp suất Siemens.
- Bước 3: Quấn băng tan (PTFE) theo chiều vặn ren vào phần ren G1/4 A của cảm biến để đảm bảo độ kín khít, tránh rò rỉ môi chất. Số vòng băng tan tùy thuộc vào kinh nghiệm, thông thường từ 2-3 vòng là đủ.
3.2. Lắp đặt cơ khí Sau khi đã chuẩn bị xong, bạn có thể tiến hành lắp đặt cơ khí cảm biến vào hệ thống.
- Bước 4: Vặn cảm biến SITRANS P220 6 bar vào vị trí đã chuẩn bị trên đường ống. Lưu ý vặn bằng tay đến khi cảm thấy chặt vừa phải.
- Bước 5: Sử dụng cờ lê phù hợp để siết chặt cảm biến. Lực siết vừa đủ để đảm bảo kín khít nhưng không quá mạnh gây hỏng ren hoặc biến dạng thân cảm biến. Tham khảo mô-men xoắn khuyến nghị trong tài liệu kỹ thuật của Siemens nếu có. Thông thường, đối với ren G1/4, việc siết thêm khoảng 1/4 đến 1/2 vòng sau khi đã chặt tay là phù hợp.
- Bước 6: Kiểm tra lại độ kín khít bằng cách cho môi chất vào đường ống với áp suất thấp và quan sát xem có rò rỉ tại điểm kết nối hay không.
3.3. Kết nối điện Cảm biến áp suất 7MF1567-3BG00-1AA1 sử dụng tín hiệu ra 4-20mA, là một vòng lặp dòng điện hai dây.
- Bước 7: Xác định đúng các chân kết nối điện trên cảm biến. Thông thường, cảm biến sẽ có ký hiệu cho cực dương (+) và cực âm (-) hoặc theo màu dây quy ước. Model 7MF1567-3BG00-1AA1 thường sử dụng đầu nối dạng DIN connector (ví dụ DIN 43650 Form A hoặc M12), cần xem tài liệu đi kèm để biết sơ đồ chân chính xác.
- Bước 8: Kết nối dây tín hiệu từ cảm biến đến bộ điều khiển PLC, bộ hiển thị hoặc thiết bị thu nhận tín hiệu khác. Đảm bảo kết nối đúng cực: cực dương của cảm biến nối với nguồn cung cấp và cực âm nối tiếp với đầu vào analog của PLC và sau đó về cực âm của nguồn. Nguồn cấp cho cảm biến thường là 10-30VDC.
- Bước 9: Đảm bảo dây dẫn được bảo vệ tốt, tránh nhiễu điện từ các nguồn khác như động cơ lớn hoặc biến tần. Sử dụng cáp có vỏ bọc chống nhiễu nếu cần thiết, đặc biệt trong môi trường công nghiệp có nhiều thiết bị điện công suất lớn. Nối đất vỏ bọc chống nhiễu đúng cách tại một đầu (thường là phía tủ điều khiển) để tối ưu hiệu quả chống nhiễu.
Sau khi hoàn tất các bước trên, bạn có thể cấp nguồn và kiểm tra hoạt động của cảm biến. Nếu cần hỗ trợ thêm về cách lắp đặt/cài đặt cảm biến áp suất SITRANS P220, đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng trợ giúp.
4. Ứng dụng của 7MF1567-3BG00-1AA1
4.1. Ngành sản xuất công nghiệp (Cơ khí, Chế tạo máy, Thực phẩm, Dệt may) Trong các nhà máy sản xuất, cảm biến SITRANS P220 6 bar được sử dụng để:
- Giám sát áp suất khí nén: Khí nén là nguồn năng lượng quan trọng trong nhiều máy móc và dây chuyền sản xuất tự động. Cảm biến giúp đảm bảo áp suất cung cấp luôn ổn định, phát hiện sớm các sự cố rò rỉ, giúp tiết kiệm năng lượng và tránh dừng máy đột ngột. Một hệ thống khí nén hoạt động hiệu quả có thể giảm chi phí năng lượng đáng kể, theo một số nghiên cứu, việc rò rỉ khí nén có thể chiếm tới 20-30% tổng lượng khí tiêu thụ.
- Điều khiển hệ thống thủy lực: Trong các máy ép, máy gia công kim loại, cảm biến áp suất đóng vai trò quan trọng trong việc kiểm soát lực ép, đảm bảo chất lượng sản phẩm và an toàn vận hành.
- Ngành thực phẩm và đồ uống: Giám sát áp suất trong các bồn chứa, đường ống vận chuyển nguyên liệu, quá trình thanh trùng, đóng chai. Vật liệu thép không gỉ và màng gốm của cảm biến phù hợp với các yêu cầu vệ sinh an toàn thực phẩm. Ví dụ, trong hệ thống CIP (Cleaning In Place), việc duy trì áp suất chính xác là rất cần thiết.
4.2. Ngành Xây dựng (Nhà máy, Khu công nghiệp, Công trình dân dụng) Đối với lĩnh vực xây dựng và quản lý tòa nhà, cảm biến áp suất này có các ứng dụng như:
- Hệ thống HVAC: Đo và kiểm soát áp suất trong các đường ống nước lạnh, nước nóng, áp suất không khí trong các ống gió, giúp tối ưu hóa hiệu quả năng lượng của hệ thống điều hòa không khí và thông gió.
- Hệ thống cấp thoát nước: Giám sát áp lực nước trong các trạm bơm, mạng lưới đường ống, đảm bảo cung cấp nước ổn định và phát hiện sự cố.
- Hệ thống phòng cháy chữa cháy: Đo áp suất trong hệ thống sprinkler, đảm bảo hệ thống luôn sẵn sàng hoạt động khi có sự cố.
4.3. Ngành Năng lượng (Điện lực, Dầu khí, Năng lượng tái tạo) Trong ngành năng lượng, độ tin cậy của thiết bị đo lường là tối quan trọng:
- Nhà máy điện: Giám sát áp suất hơi, áp suất dầu bôi trơn trong các turbine, máy phát.
- Ngành dầu khí (ứng dụng nhẹ): Đo áp suất trong các đường ống dẫn phụ, bồn chứa phụ trợ với các môi chất không quá khắc nghiệt, trong phạm vi chịu đựng của vật liệu cảm biến.
- Năng lượng tái tạo: Giám sát áp suất trong các hệ thống thủy lực của turbine gió, hoặc các hệ thống phụ trợ trong nhà máy điện mặt trời, điện sinh khối.
4.4. Ngành Tự động hóa (Lắp ráp robot, Dây chuyền sản xuất tự động) Trong các dây chuyền tự động hóa cao, cảm biến áp suất SITRANS P220 6 bar đóng góp vào việc:
- Điều khiển cơ cấu kẹp, nâng của robot: Đảm bảo lực kẹp, lực nâng phù hợp, tránh làm hỏng sản phẩm.
- Hệ thống khí nén cho các xy lanh, van điều khiển: Cung cấp thông tin áp suất chính xác cho PLC để điều khiển các cơ cấu chấp hành một cách nhịp nhàng và hiệu quả. Việc lựa chọn phụ kiện tự động hóa Siemens như SITRANS P220 là một quyết định thông minh, giúp đồng bộ và nâng cao độ tin cậy của toàn bộ hệ thống.
5. Khắc phục một số lỗi thường gặp với 7MF1567-3BG00-1AA1
5.1. Lỗi: Cảm biến không có tín hiệu ra hoặc tín hiệu ra bằng 0 mA Đây là một trong những sự cố phổ biến, có thể do nhiều nguyên nhân:
Nguyên nhân 1: Mất nguồn cấp hoặc sai cực tính.
Khắc phục: Kiểm tra lại nguồn cấp DC cho cảm biến, đảm bảo điện áp nằm trong dải cho phép (thường là 10-30VDC). Kiểm tra kỹ các đầu nối dây, đảm bảo kết nối đúng cực dương (+) và cực âm (-) theo sơ đồ của nhà sản xuất. Sử dụng đồng hồ vạn năng để đo điện áp tại các điểm kết nối.
Nguyên nhân 2: Đứt dây tín hiệu hoặc kết nối lỏng lẻo.
Khắc phục: Kiểm tra toàn bộ đường dây tín hiệu từ cảm biến đến bộ điều khiển. Tìm kiếm các dấu hiệu đứt, hở mạch hoặc mối nối bị lỏng. Siết chặt lại các đầu cosse, đầu nối.
Nguyên nhân 3: Cảm biến bị hỏng.
Khắc phục: Nếu đã kiểm tra các yếu tố trên mà vẫn không có tín hiệu, có khả năng cảm biến đã bị hỏng do quá áp, quá nhiệt hoặc lỗi nội tại. Trong trường hợp này, hãy liên hệ với thanhthienphu.vn để được tư vấn kiểm tra và thay thế.
5.2. Lỗi: Tín hiệu ra không chính xác hoặc dao động bất thường Tín hiệu đo không ổn định hoặc sai lệch có thể ảnh hưởng nghiêm trọng đến quy trình điều khiển.
Nguyên nhân 1: Nhiễu điện từ (EMI).
- Khắc phục: Đảm bảo cáp tín hiệu được bọc chống nhiễu và nối đất đúng cách. Đi dây tín hiệu tách biệt với dây động lực, dây của biến tần hoặc các nguồn gây nhiễu mạnh khác. Sử dụng các bộ lọc nhiễu nếu cần thiết.
Nguyên nhân 2: Rò rỉ môi chất tại điểm kết nối cơ khí.
- Khắc phục: Kiểm tra kỹ các điểm nối ren, đảm bảo đã sử dụng băng tan hoặc keo làm kín đúng cách và siết đủ lực. Rò rỉ nhỏ cũng có thể làm thay đổi áp suất thực tế tại màng đo.
Nguyên nhân 3: Bọt khí hoặc cặn bẩn trong đường ống dẫn đến cảm biến (đối với chất lỏng).
- Khắc phục: Đảm bảo đường ống impulse line (ống dẫn mẫu áp suất) được lắp đặt đúng cách để tránh tạo bẫy khí hoặc tích tụ cặn. Xả khí và làm sạch đường ống nếu cần.
Nguyên nhân 4: Cảm biến bị lệch điểm Zero hoặc Span.
- Khắc phục: Một số cảm biến có thể bị trôi điểm Zero hoặc Span sau một thời gian dài sử dụng. Kiểm tra xem có thể hiệu chuẩn lại cảm biến hay không (tham khảo tài liệu kỹ thuật). Tuy nhiên, với SITRANS P220, việc hiệu chuẩn thường không cần thiết do độ ổn định cao. Nếu nghi ngờ, hãy liên hệ chuyên gia.
5.3. Lỗi: Cảm biến báo lỗi trên hệ thống điều khiển (ví dụ: lỗi đầu vào analog trên PLC)
Nguyên nhân 1: Cấu hình sai dải đo hoặc loại tín hiệu trên PLC/DCS.
- Khắc phục: Kiểm tra lại cấu hình đầu vào analog trên bộ điều khiển, đảm bảo rằng nó được cài đặt để nhận tín hiệu 4-20mA và dải đo tương ứng với áp suất thực tế của cảm biến (0-6 bar).
Nguyên nhân 2: Điện trở Shunt (nếu có) bị hỏng hoặc không phù hợp.
- Khắc phục: Một số đầu vào analog yêu cầu điện trở shunt (thường là 250 Ohm) để chuyển tín hiệu dòng sang áp. Kiểm tra điện trở này. Nếu gặp phải bất kỳ sự cố nào khác hoặc cần hỗ trợ kỹ thuật chuyên sâu hơn, đừng ngần ngại liên hệ với đội ngũ kỹ thuật giàu kinh nghiệm của thanhthienphu.vn. Chúng tôi luôn sẵn sàng hỗ trợ bạn khắc phục sự cố một cách nhanh chóng và hiệu quả, đảm bảo hệ thống của bạn vận hành trơn tru.
