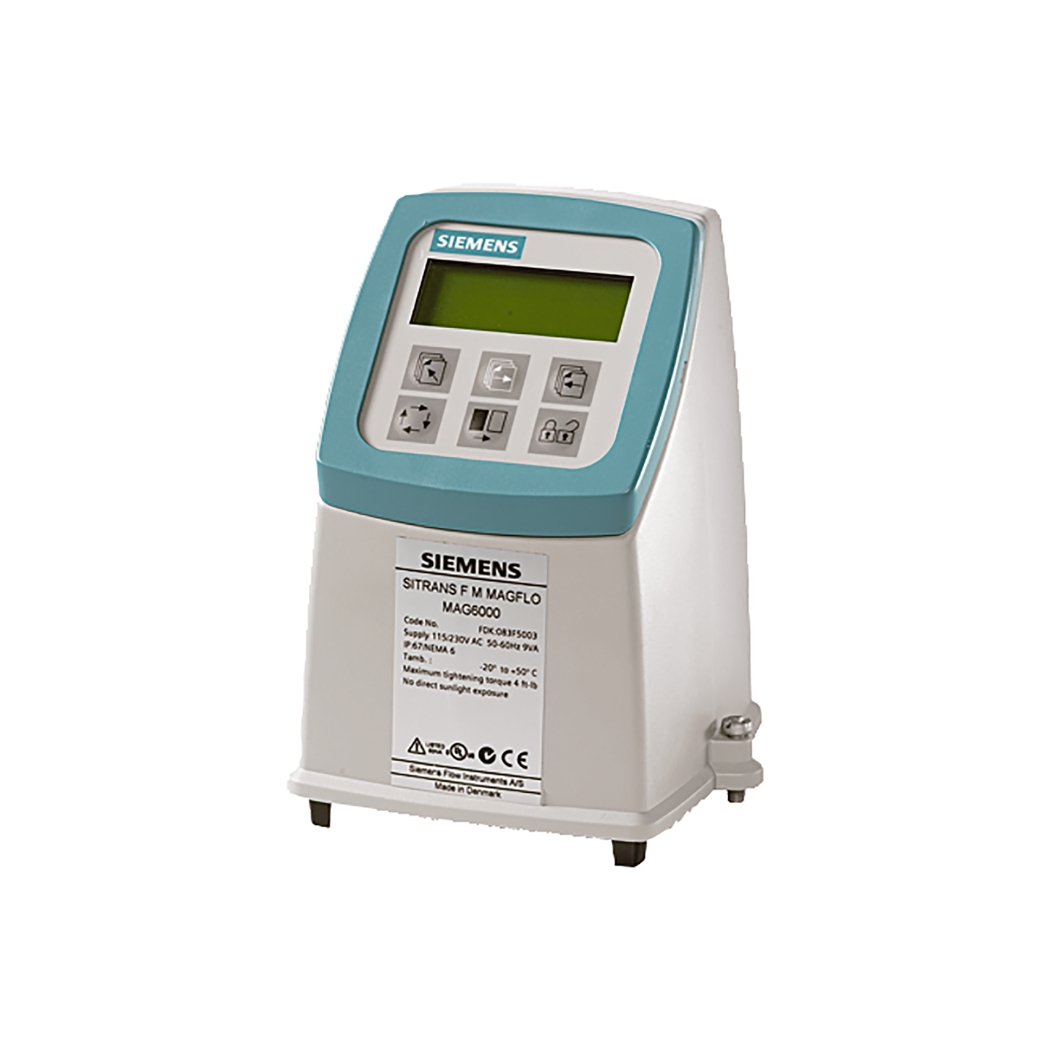

7ME6920-1AA30-1AA0 – Mặt đồng hồ lưu lượng MAG6000 11-24VAC Siemens, một thiết bị hiển thị lưu lượng tiên tiến, là giải pháp tối ưu hóa độ chính xác và hiệu quả cho hệ thống đo lường của bạn, mang đến sự tin cậy vượt trội mà thanhthienphu.vn tự hào giới thiệu.
Với bộ xử lý tín hiệu lưu lượng Siemens này, việc giám sát và kiểm soát các quy trình công nghiệp phức tạp trở nên đơn giản và hiệu quả hơn bao giờ hết, đáp ứng nhu cầu ngày càng cao về tự động hóa nhà máy, quản lý năng lượng thông minh và đo lường công nghiệp.
1. Cấu tạo chi tiết của 7ME6920-1AA30-1AA0
- Vỏ bảo vệ (Enclosure): Được chế tạo từ vật liệu Polyamide PA 6.6, gia cường sợi thủy tinh, mang lại độ bền cơ học cao, khả năng chống va đập tốt và kháng hóa chất trong môi trường công nghiệp khắc nghiệt. Thiết kế vỏ đạt tiêu chuẩn bảo vệ IP67 (theo EN 60529), đảm bảo khả năng chống bụi hoàn toàn và chống thấm nước khi ngâm ở độ sâu 1 mét trong tối đa 30 phút. Điều này cho phép mặt đồng hồ hoạt động ổn định ngay cả trong những điều kiện môi trường ẩm ướt, bụi bặm thường thấy ở các nhà máy sản xuất, trạm xử lý nước hay các công trình ngoài trời.
- Màn hình hiển thị (Display): Sử dụng công nghệ LCD (Liquid Crystal Display) đồ họa, có đèn nền, hiển thị rõ nét các thông số đo lường như lưu lượng tức thời, lưu lượng tổng, đơn vị đo, trạng thái hoạt động, thông báo lỗi và các menu cài đặt. Kích thước màn hình đủ lớn để người vận hành dễ dàng quan sát từ xa. Màn hình này có khả năng hiển thị đa ngôn ngữ, bao gồm cả tiếng Anh, giúp các kỹ sư dễ dàng thao tác và cấu hình mà không gặp rào cản ngôn ngữ khi tham khảo tài liệu kỹ thuật quốc tế của SITRANS F M MAG 6000.
- Bàn phím (Keypad): Bao gồm các phím bấm chức năng được thiết kế trực quan, dễ sử dụng, cho phép người dùng điều hướng qua các menu, nhập liệu và cấu hình các thông số một cách nhanh chóng. Các phím bấm có độ bền cao, chịu được tần suất sử dụng liên tục trong môi trường công nghiệp.
- Bo mạch xử lý trung tâm (Main Processing Board): Đây là trái tim của mặt đồng hồ, tích hợp vi xử lý mạnh mẽ để thực hiện các thuật toán tính toán lưu lượng phức tạp, xử lý tín hiệu từ cảm biến, quản lý giao tiếp và lưu trữ dữ liệu. Công nghệ SENSORPROM độc quyền của Siemens được tích hợp, cho phép tự động nhận diện và tải dữ liệu hiệu chuẩn từ cảm biến lưu lượng được kết nối, giúp đơn giản hóa quá trình khởi động và đảm bảo độ chính xác ngay từ đầu.
- Các cổng kết nối (Communication Ports and Terminals): Mặt đồng hồ MAG6000 7ME6920-1AA30-1AA0 được trang bị các cổng kết nối đa dạng để cấp nguồn và truyền tín hiệu. Phiên bản này hoạt động với nguồn cấp 11-30V DC hoặc 11-24V AC, phù hợp với nhiều hệ thống điện công nghiệp phổ biến. Nó cũng hỗ trợ các đầu ra tín hiệu analog (ví dụ 4-20mA), đầu ra xung/tần số, rơ le cảnh báo, và các giao thức truyền thông công nghiệp phổ biến như HART (tùy chọn mô-đun). Việc hỗ trợ các giao thức này giúp mặt đồng hồ dễ dàng tích hợp vào các hệ thống điều khiển tự động hóa lớn hơn như PLC, SCADA, DCS.
- Mô-đun giao tiếp tùy chọn: Thiết kế mô-đun cho phép người dùng dễ dàng nâng cấp hoặc bổ sung các mô-đun giao tiếp như PROFIBUS PA/DP, Modbus RTU/ASCII, Foundation Fieldbus, giúp tăng cường khả năng kết nối và tích hợp hệ thống. Điều này đặc biệt quan trọng đối với các doanh nghiệp đang hướng tới xây dựng nhà máy thông minh theo tiêu chuẩn Công nghiệp 4.0 và cần các thiết bị đo lường công nghiệp đáng tin cậy.
2. Các tính năng chính của 7ME6920-1AA30-1AA0
- Độ chính xác đo lường cao: MAG6000, khi kết hợp với các cảm biến lưu lượng SITRANS F M tương thích, đạt độ chính xác đo lường lên đến ±0.2% hoặc ±0.4% giá trị đo (tùy thuộc vào loại cảm biến và điều kiện vận hành). Độ chính xác này được duy trì ổn định trong dải đo rộng, đảm bảo dữ liệu tin cậy cho việc kiểm soát quy trình và thanh toán thương mại. Theo một nghiên cứu của Viện Đo lường Quốc gia Đức (PTB), việc duy trì độ chính xác cao trong đo lường công nghiệp có thể giúp doanh nghiệp tiết kiệm từ 1-3% chi phí năng lượng và nguyên liệu thô hàng năm.
- Giao diện người dùng thân thiện và trực quan (User-Friendly Interface): Màn hình đồ họa LCD lớn, rõ nét cùng hệ thống menu đa ngôn ngữ (bao gồm tiếng Anh) và bàn phím dễ thao tác giúp việc cài đặt, cấu hình và giám sát trở nên đơn giản. Chức năng hướng dẫn cài đặt từng bước (setup wizard) tích hợp sẵn giúp người dùng, kể cả những kỹ thuật viên mới, có thể nhanh chóng làm quen và vận hành thiết bị. Đây là một điểm mạnh khi tìm kiếm hướng dẫn lắp đặt mặt đồng hồ MAG6000 Siemens.
- Công nghệ SENSORPROM độc quyền: Đây là một trong những điểm mạnh cốt lõi của Siemens. Mỗi cảm biến SITRANS F M được trang bị một bộ nhớ SENSORPROM lưu trữ tất cả thông tin hiệu chuẩn và cài đặt gốc. Khi kết nối cảm biến với mặt đồng hồ MAG6000, dữ liệu này sẽ tự động được tải lên. Điều này giúp loại bỏ hoàn toàn các lỗi tiềm ẩn do nhập liệu thủ công, tiết kiệm thời gian khởi động và đảm bảo độ chính xác tối đa ngay từ khi lắp đặt.
- Khả năng tự chẩn đoán và cảnh báo thông minh: MAG6000 liên tục giám sát trạng thái hoạt động của chính nó và cảm biến được kết nối. Hệ thống tự chẩn đoán toàn diện có thể phát hiện sớm các vấn đề tiềm ẩn như lỗi phần cứng, lỗi cảm biến, điều kiện dòng chảy bất thường (ví dụ: ống không đầy, bọt khí). Khi phát hiện sự cố, thiết bị sẽ hiển thị mã lỗi cụ thể và kích hoạt các đầu ra cảnh báo (rơ le, tín hiệu số), giúp người vận hành nhanh chóng xác định và khắc phục sự cố, giảm thiểu thời gian dừng máy. Tính năng này hỗ trợ việc kiểm soát quy trình hiệu quả.
- Tính năng Batch Control (Điều khiển theo lô) tích hợp: Cho phép cài đặt và kiểm soát chính xác lượng chất lỏng cần định lượng trong các quy trình sản xuất theo lô. Tính năng này rất hữu ích trong các ngành công nghiệp thực phẩm, đồ uống, hóa chất, dược phẩm, nơi việc định lượng chính xác nguyên liệu là yếu tố then chốt đảm bảo chất lượng sản phẩm.
- Lưu trữ dữ liệu và nhật ký sự kiện (Data Logging and Event Logging): MAG6000 có khả năng lưu trữ các giá trị đo lường quan trọng và nhật ký các sự kiện hệ thống (ví dụ: thay đổi cài đặt, cảnh báo lỗi). Dữ liệu này có thể được truy xuất để phân tích hiệu suất, theo dõi xu hướng và phục vụ công tác bảo trì, chẩn đoán.
- Hỗ trợ đa dạng các đơn vị đo lường và chuẩn đầu ra: Người dùng có thể dễ dàng lựa chọn và chuyển đổi giữa nhiều đơn vị đo lưu lượng khác nhau (ví dụ: m³/h, L/s, GPM). Thiết bị cung cấp các chuẩn đầu ra tín hiệu phổ biến như analog 4-20mA (có thể cấu hình), đầu ra xung/tần số, đầu ra rơ le, đáp ứng nhu cầu kết nối với nhiều loại thiết bị điều khiển và giám sát khác nhau trong hệ thống tự động hóa nhà máy.
- Thiết kế mô-đun linh hoạt cho khả năng mở rộng: Như đã đề cập, MAG6000 cho phép dễ dàng bổ sung các mô-đun giao tiếp truyền thông như PROFIBUS DP/PA, Modbus RTU, Foundation Fieldbus. Điều này mang lại sự linh hoạt tối đa cho việc tích hợp vào các kiến trúc hệ thống khác nhau và sẵn sàng cho các nâng cấp trong tương lai, giúp doanh nghiệp bảo vệ vốn đầu tư, đặc biệt trong ngành xử lý nước thải.
- Tiêu thụ điện năng thấp: Phiên bản 7ME6920-1AA30-1AA0 hoạt động với nguồn cấp 11-24VAC hoặc 11-30VDC, với mức tiêu thụ điện năng được tối ưu hóa, góp phần giảm chi phí vận hành chung của hệ thống. Đây là một yếu tố quan trọng mà các chủ doanh nghiệp và quản lý kỹ thuật luôn quan tâm khi lựa chọn thiết bị mới.
3. Hướng dẫn kết nối 7ME6920-1AA30-1AA0
Các bước kết nối chi tiết:
Bước 1: Chuẩn bị cáp kết nối
- Cáp tín hiệu cảm biến: Sử dụng cáp tín hiệu chuyên dụng do Siemens khuyến nghị hoặc cáp có đặc tính tương đương (thường là cáp xoắn đôi có vỏ bọc chống nhiễu). Độ dài cáp nên được giữ ở mức tối thiểu cần thiết để giảm suy hao tín hiệu và nhiễu.
- Cáp nguồn: Sử dụng cáp điện có tiết diện phù hợp với dòng tiêu thụ của thiết bị và chiều dài dây dẫn. Đảm bảo cáp có lớp cách điện tốt.
- Cáp tín hiệu đầu ra/truyền thông (nếu có): Chuẩn bị cáp tương ứng với chuẩn tín hiệu (ví dụ: cáp cho tín hiệu 4-20mA, cáp cho Modbus).
Bước 2: Kết nối mặt đồng hồ với cảm biến lưu lượng (Sensor)
Mặt đồng hồ MAG6000 thường kết nối với cảm biến qua các cọc đấu dây (terminals) được đánh dấu rõ ràng. Quy trình cụ thể như sau:
Mở nắp khoang đấu dây: Cẩn thận tháo nắp bảo vệ khoang đấu dây trên mặt đồng hồ MAG6000.
Luồn cáp tín hiệu cảm biến: Luồn cáp tín hiệu từ cảm biến vào khoang đấu dây của mặt đồng hồ thông qua ống luồn cáp hoặc đầu siết cáp (cable gland) để đảm bảo độ kín và chống căng cáp.
Đấu nối dây tín hiệu:
Thông thường, cáp tín hiệu từ cảm biến SITRANS F M sẽ có các dây dẫn được mã hóa màu hoặc đánh số. Tham khảo sơ đồ đấu dây trong tài liệu kỹ thuật của cả mặt đồng hồ và cảm biến.
Ví dụ điển hình cho kết nối với cảm biến MAG 5100W, MAG 3100, MAG 1100:
- Dây tín hiệu cuộn dây kích từ (Coil Excitation): Thường là các chân được đánh dấu
COIL+ và COIL- (hoặc tương đương).
- Dây tín hiệu điện cực (Electrodes): Thường là các chân
SIG1 (hoặc E1), SIG2 (hoặc E2), và SHIELD (hoặc GND cho tín hiệu).
- Dây nối đất (Grounding): Kết nối vỏ kim loại của cảm biến và mặt đồng hồ với hệ thống tiếp địa chung để đảm bảo an toàn và giảm nhiễu.
Siết chặt các đầu cốt (terminal screws) để đảm bảo tiếp xúc tốt, tránh lỏng lẻo gây chập chờn tín hiệu.
Bước 3: Kết nối nguồn cấp cho mặt đồng hồ
Mặt đồng hồ 7ME6920-1AA30-1AA0 hỗ trợ nguồn cấp 11-30V DC hoặc 11-24V AC, 50/60 Hz.
- Xác định đúng cực tính (đối với nguồn DC): Nếu sử dụng nguồn DC, cần xác định đúng cực dương (+) và cực âm (-) của nguồn cấp và đấu nối vào các cọc tương ứng trên mặt đồng hồ (thường được ký hiệu là L+/U+ và L-/U- hoặc tương tự). Việc đấu ngược cực có thể gây hỏng thiết bị.
- Đấu nối nguồn AC: Đối với nguồn AC, không cần phân biệt cực tính, đấu nối vào các cọc được chỉ định cho nguồn AC (ví dụ L1, N).
- Sử dụng cầu chì bảo vệ: Nên lắp đặt một cầu chì hoặc aptomat (MCB) phù hợp ở phía trước nguồn cấp cho mặt đồng hồ để bảo vệ thiết bị khỏi quá dòng hoặc ngắn mạch. Giá trị cầu chì thường được khuyến nghị trong tài liệu kỹ thuật (ví dụ: 0.5A).
Bước 4: Kết nối các đầu ra tín hiệu (Outputs) và truyền thông (nếu có)
- Đầu ra Analog (4-20mA): Kết nối dây tín hiệu từ các cọc đầu ra analog (ví dụ
AO+, AO-) của mặt đồng hồ tới đầu vào tương ứng trên PLC, bộ ghi dữ liệu hoặc thiết bị hiển thị khác.
- Đầu ra Xung/Tần số (Pulse/Frequency Output): Kết nối tới các đầu vào đếm xung hoặc đo tần số của thiết bị khác.
- Đầu ra Rơ le (Relay Output): Dùng để cảnh báo hoặc điều khiển các thiết bị ngoại vi. Chú ý đến thông số dòng điện và điện áp tối đa mà tiếp điểm rơ le có thể chịu đựng.
- Kết nối truyền thông (ví dụ: Modbus RTU): Nếu sử dụng mô-đun truyền thông, kết nối cáp truyền thông (ví dụ: RS485 cho Modbus) theo đúng sơ đồ chân (A, B, GND) và cấu hình các thông số truyền thông trên mặt đồng hồ (địa chỉ, tốc độ baud, parity). Việc này rất quan trọng cho hệ thống SCADA.
Bước 5: Hoàn tất và kiểm tra
- Kiểm tra lại toàn bộ kết nối: Rà soát kỹ lưỡng tất cả các điểm đấu nối, đảm bảo không có dây nào bị lỏng, chạm chập hoặc đấu sai vị trí.
- Đóng nắp khoang đấu dây: Đảm bảo nắp được đóng kín và các ốc vít được siết chặt để duy trì cấp bảo vệ IP67.
- Cấp nguồn và khởi động: Cấp nguồn cho mặt đồng hồ. Quan sát màn hình hiển thị để đảm bảo thiết bị khởi động bình thường.
- Cấu hình ban đầu: Thực hiện các cài đặt cơ bản như ngôn ngữ, đơn vị đo, loại cảm biến, dải đo theo hướng dẫn trong tài liệu. Công nghệ SENSORPROM sẽ tự động tải nhiều thông số từ cảm biến.
- Kiểm tra hoạt động: Cho dòng chảy qua cảm biến và kiểm tra xem mặt đồng hồ có hiển thị giá trị lưu lượng chính xác hay không. Kiểm tra các tín hiệu đầu ra nếu có sử dụng.
4. Ứng dụng của 7ME6920-1AA30-1AA0
Dưới đây là một số ngành công nghiệp tiêu biểu và các ứng dụng cụ thể của mặt đồng hồ lưu lượng MAG6000:
Ngành Nước và Xử lý nước thải (Water and Wastewater Industry) (Ứng dụng phổ biến nhất):
- Đo lường nước sạch: Giám sát lượng nước cấp cho các khu dân cư, khu công nghiệp; đo lường nước đầu vào cho các nhà máy. Độ chính xác cao giúp tính toán hóa đơn chính xác và phát hiện rò rỉ.
- Xử lý nước thải: Đo lưu lượng nước thải đầu vào và đầu ra của các trạm xử lý, kiểm soát lượng hóa chất sử dụng trong quá trình xử lý (ví dụ: phèn, polymer). Theo Cơ quan Bảo vệ Môi trường Hoa Kỳ (EPA), việc kiểm soát chính xác lưu lượng nước thải giúp tối ưu hóa hiệu quả xử lý và giảm thiểu tác động đến môi trường.
- Mạng lưới phân phối nước: Giám sát lưu lượng tại các điểm nút quan trọng trong mạng lưới, giúp quản lý và cân bằng áp lực, phát hiện sớm các sự cố.
Ngành Sản xuất Công nghiệp Chung (General Process Industry):
- Công nghiệp Hóa chất: Đo lường lưu lượng các loại hóa chất lỏng, axit, bazơ (có tính dẫn điện) trong các quy trình sản xuất, pha trộn. Cần lưu ý chọn vật liệu lót cảm biến phù hợp với tính chất ăn mòn của hóa chất.
- Công nghiệp Thực phẩm và Đồ uống: Đo lường lưu lượng sữa, bia, nước giải khát, nước trái cây, nước sốt và các sản phẩm lỏng khác. Yêu cầu cao về vệ sinh, thường sử dụng các cảm biến có kết nối đạt chuẩn thực phẩm. Tính năng Batch Control của MAG6000 rất hữu ích cho quy trình chiết rót, đóng chai.
- Công nghiệp Dược phẩm: Đo lường nước tinh khiết (WFI, PW), dung môi và các thành phần lỏng trong sản xuất dược phẩm, đòi hỏi độ chính xác và tiêu chuẩn vệ sinh nghiêm ngặt.
- Công nghiệp Giấy và Bột giấy: Đo lường lưu lượng bột giấy, hóa chất tẩy trắng, nước sử dụng trong các công đoạn sản xuất.
- Công nghiệp Khai khoáng và Luyện kim: Đo lường lưu lượng bùn khoáng, nước công nghiệp, dung dịch hóa chất trong quá trình tuyển nổi, tách chiết.
Ngành Năng lượng (Energy Sector):
- Nhà máy điện: Đo lường lưu lượng nước làm mát, nước cấp cho lò hơi, nước tuần hoàn trong các nhà máy nhiệt điện, thủy điện.
- Dầu khí (một số ứng dụng hạn chế): Đo lường nước sản xuất (produced water), nước bơm ép vỉa. Lưu ý rằng lưu lượng kế điện từ thường không dùng cho dầu thô hoặc các hydrocarbon tinh khiết do tính dẫn điện thấp.
- Năng lượng tái tạo: Đo lường lưu lượng nước trong các hệ thống địa nhiệt, hoặc các ứng dụng phụ trợ trong nhà máy điện gió, mặt trời.
Ngành Xây dựng và Cơ sở hạ tầng:
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Đo lường lưu lượng nước lạnh (chilled water), nước nóng trong các hệ thống điều hòa không khí trung tâm của các tòa nhà lớn, trung tâm thương mại, bệnh viện, giúp tối ưu hóa việc sử dụng năng lượng.
- Công trình thủy lợi: Đo lưu lượng nước tưới tiêu, nước cấp cho các dự án nông nghiệp công nghệ cao.
Tự động hóa và Hệ thống Điều khiển Quá trình:
Trong bất kỳ dây chuyền sản xuất tự động nào có sử dụng chất lỏng dẫn điện, mặt đồng hồ MAG6000 đều có thể đóng vai trò là một mắt xích quan trọng, cung cấp dữ liệu lưu lượng chính xác cho hệ thống PLC/SCADA/DCS để thực hiện các thuật toán điều khiển vòng kín, tối ưu hóa quy trình, đảm bảo chất lượng sản phẩm và an toàn vận hành. Một đồng hồ đo lưu lượng Siemens chất lượng cao là rất cần thiết.
5. Khắc phục một số lỗi thường gặp với 7ME6920-1AA30-1AA0 Siemens
Danh sách một số lỗi thường gặp và cách khắc phục:
Lỗi: Màn hình không hiển thị hoặc hiển thị không rõ ràng.
Nguyên nhân có thể:
- Mất nguồn cấp hoặc nguồn cấp không ổn định (điện áp quá thấp/quá cao).
- Kết nối nguồn lỏng lẻo hoặc sai cực tính (đối với nguồn DC).
- Lỗi bo mạch hiển thị hoặc bo mạch chính của màn hình vận hành MAG6000.
- Màn hình bị hỏng do va đập hoặc môi trường quá khắc nghiệt.
Cách khắc phục:
- Kiểm tra nguồn cấp: Dùng đồng hồ vạn năng đo điện áp tại cọc đấu nguồn của mặt đồng hồ. Đảm bảo điện áp nằm trong dải cho phép (11-30V DC hoặc 11-24V AC cho mã 7ME6920-1AA30-1AA0). Kiểm tra cầu chì hoặc aptomat bảo vệ nguồn.
- Kiểm tra kết nối nguồn: Siết chặt lại các đầu cốt nối dây nguồn. Kiểm tra đúng cực tính nếu dùng nguồn DC.
- Kiểm tra cáp màn hình (nếu có thể tháo rời bên trong): Đảm bảo cáp kết nối từ bo mạch chính đến màn hình được cắm chắc chắn.
- Reset thiết bị: Thử ngắt nguồn và cấp lại sau vài phút.
- Nếu các bước trên không khắc phục được, có thể bo mạch hoặc màn hình đã bị lỗi. Liên hệ nhà cung cấp hoặc trung tâm dịch vụ Siemens để được hỗ trợ. Gọi ngay thanhthienphu.vn 08.12.77.88.99 để được tư vấn.
Lỗi: Giá trị lưu lượng hiển thị không chính xác hoặc không ổn định.
Nguyên nhân có thể:
- Cài đặt thông số sai (ví dụ: đường kính ống, loại cảm biến, hệ số K).
- Ống không đầy chất lỏng tại vị trí lắp đặt cảm biến.
- Có bọt khí hoặc cặn bẩn trong dòng chảy hoặc bám trên điện cực cảm biến.
- Nhiễu điện từ mạnh ảnh hưởng đến tín hiệu cảm biến.
- Lỗi kết nối giữa cảm biến và mặt đồng hồ (dây tín hiệu bị đứt, lỏng, chạm chập).
- Cảm biến bị hỏng hoặc sai lệch hiệu chuẩn.
- Tiếp địa không tốt.
Cách khắc phục:
- Kiểm tra cài đặt: Vào menu cấu hình, kiểm tra lại tất cả các thông số cài đặt liên quan đến cảm biến và đường ống. Công nghệ SENSORPROM giúp tự động nhận diện nhiều thông số, nhưng vẫn cần kiểm tra.
- Kiểm tra điều kiện dòng chảy: Đảm bảo ống luôn đầy chất lỏng tại vị trí cảm biến. Lắp đặt cảm biến ở đoạn ống thẳng, đủ chiều dài aguas (trước) và aguas abajo (sau) theo khuyến nghị của Siemens. Xem xét lắp đặt cảm biến ở vị trí ống đi lên để tránh bọt khí.
- Vệ sinh điện cực cảm biến: Nếu nghi ngờ có cặn bẩn, tháo cảm biến (nếu có thể) và vệ sinh nhẹ nhàng các điện cực theo hướng dẫn.
- Kiểm tra nhiễu và tiếp địa: Đảm bảo cáp tín hiệu được bọc chống nhiễu và vỏ chống nhiễu được nối đất đúng cách. Kiểm tra hệ thống tiếp địa chung. Tránh đi cáp tín hiệu song song gần cáp động lực công suất lớn.
- Kiểm tra cáp tín hiệu cảm biến: Kiểm tra thông mạch và cách điện của cáp tín hiệu. Siết lại các đầu cốt.
- Chạy chức năng chẩn đoán: Sử dụng các công cụ chẩn đoán tích hợp trên MAG6000 (nếu có) để kiểm tra tình trạng cảm biến và cuộn dây kích từ.
- Hiệu chuẩn lại (nếu cần): Nếu nghi ngờ cảm biến sai lệch, có thể cần hiệu chuẩn lại bởi đơn vị có chức năng.
Lỗi: Mặt đồng hồ hiển thị mã lỗi (Error Code).
Nguyên nhân: MAG6000 có hệ thống tự chẩn đoán và sẽ hiển thị mã lỗi cụ thể khi phát hiện sự cố.
Cách khắc phục:
Ghi lại mã lỗi: Ghi lại chính xác mã lỗi hiển thị trên màn hình.
Tra cứu tài liệu: Tham khảo bảng mã lỗi trong tài liệu hướng dẫn vận hành của MAG6000 để biết ý nghĩa của mã lỗi và các bước khắc phục được khuyến nghị. Ví dụ:
- F01 – Empty Pipe: Ống không đầy. Kiểm tra dòng chảy, vị trí lắp đặt.
- F04 – Coil Circuit Error: Lỗi mạch cuộn dây kích từ. Kiểm tra cáp nối tới cuộn dây của cảm biến, kiểm tra điện trở cuộn dây.
- F06 – Electrode Error: Lỗi điện cực. Kiểm tra kết nối điện cực, vệ sinh điện cực, kiểm tra cặn bám.
Thực hiện các bước khắc phục theo hướng dẫn: Tuân theo các chỉ dẫn cụ thể cho từng mã lỗi.
Nếu không tự khắc phục được, liên hệ thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc nhà cung cấp để được hỗ trợ kỹ thuật chuyên sâu.
Lỗi: Không có tín hiệu đầu ra (ví dụ: 4-20mA, xung).
Nguyên nhân có thể:
- Cấu hình đầu ra sai.
- Lỗi kết nối dây tín hiệu đầu ra.
- Đầu ra bị hỏng.
- Thiết bị nhận tín hiệu (PLC, bộ ghi) bị lỗi hoặc cấu hình sai.
Cách khắc phục:
- Kiểm tra cấu hình đầu ra: Trong menu cài đặt của MAG6000, kiểm tra xem đầu ra tương ứng đã được kích hoạt và cấu hình đúng (ví dụ: dải đo cho tín hiệu 4-20mA, tần số cho đầu ra xung).
- Kiểm tra kết nối dây: Kiểm tra thông mạch và siết chặt các đầu cốt của dây tín hiệu đầu ra.
- Kiểm tra bằng đồng hồ đo: Dùng đồng hồ ampe kế (cho 4-20mA) hoặc máy đếm tần số để đo trực tiếp tại cọc đầu ra của MAG6000 xem có tín hiệu không.
- Kiểm tra thiết bị nhận: Đảm bảo thiết bị nhận tín hiệu đang hoạt động bình thường và được cấu hình để nhận đúng loại tín hiệu từ MAG6000.
Lỗi: Không thể giao tiếp với mặt đồng hồ qua truyền thông (ví dụ: Modbus).
Nguyên nhân có thể:
- Cài đặt thông số truyền thông sai (địa chỉ, tốc độ baud, parity, data bits, stop bits) trên MAG6000 hoặc trên thiết bị chủ (master).
- Lỗi cáp truyền thông (đứt, chạm chập, đấu sai chân A/B).
- Điện trở đầu cuối (terminating resistor) không được lắp hoặc lắp sai.
- Nhiễu trên đường truyền.
- Lỗi mô-đun truyền thông.
Cách khắc phục:
- Kiểm tra thông số truyền thông: Đồng bộ hóa các cài đặt truyền thông trên MAG6000 và thiết bị master.
- Kiểm tra cáp và kết nối: Kiểm tra kỹ lưỡng cáp truyền thông. Với RS485, đảm bảo đấu đúng chân A-A, B-B.
- Kiểm tra điện trở đầu cuối: Lắp điện trở đầu cuối (thường khoảng 120 Ohm) ở hai đầu xa nhất của bus RS485.
- Giảm thiểu nhiễu: Sử dụng cáp xoắn đôi có vỏ bọc chống nhiễu, đi cáp tránh xa nguồn nhiễu.
- Kiểm tra từng thiết bị: Thử kết nối trực tiếp máy tính với MAG6000 (qua bộ chuyển đổi USB-RS485) bằng phần mềm Modbus test để kiểm tra riêng lẻ.
