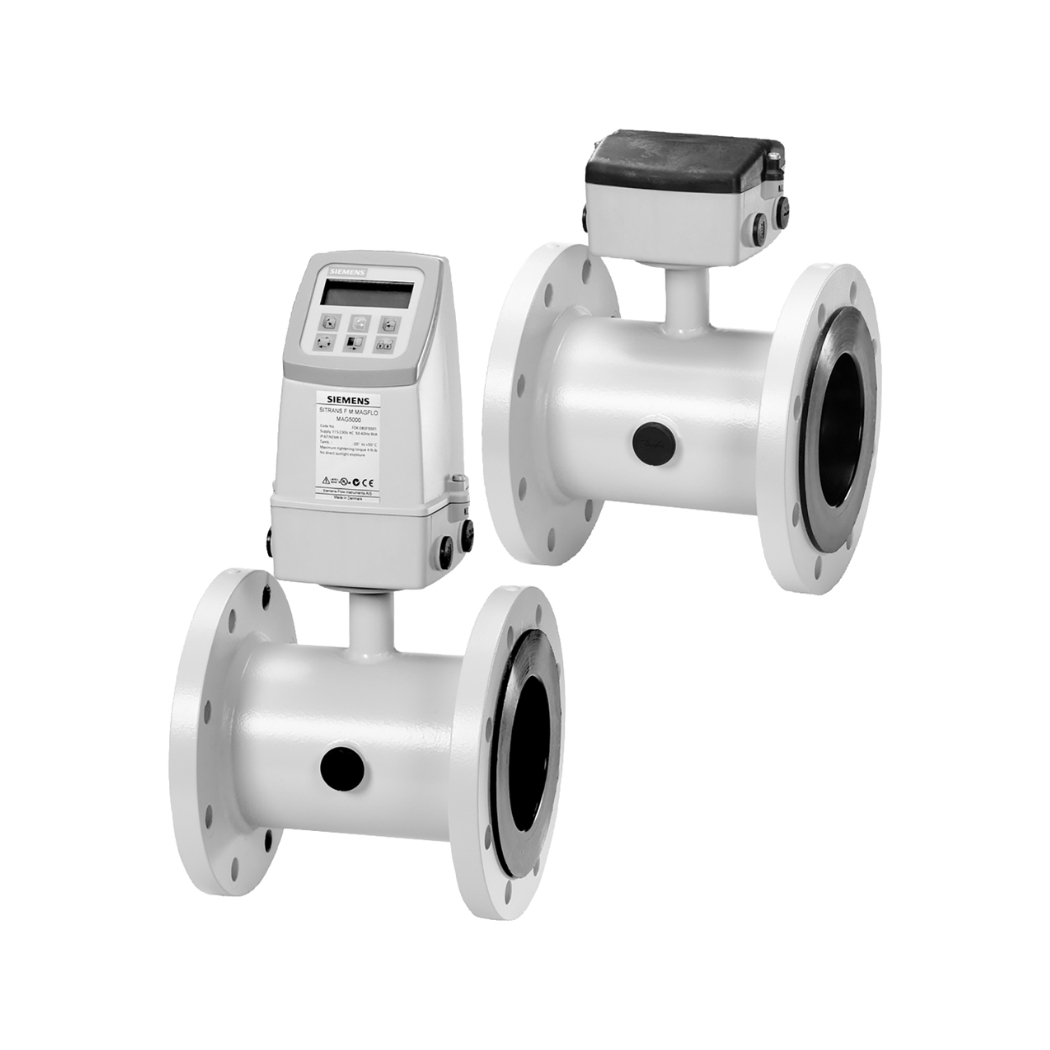

7ME6520-3FC13-2AA2-Z F55 – Đồng hồ lưu lượng DN 65 Siemens là giải pháp đo lường đỉnh cao cho hiệu suất vượt trội và sự ổn định bền vững trong công nghiệp, được cung cấp chính hãng tại thanhthienphu.vn, mang đến sự an tâm và tối ưu hóa cho mọi hệ thống.
Thiết bị đo dòng chảy tiên tiến này không chỉ là một công cụ, mà còn là đối tác đắc lực giúp quý vị kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp chinh phục những thách thức trong vận hành, nâng cao năng lực cạnh tranh và đạt được mục tiêu sản xuất một cách hiệu quả nhất, đồng thời đảm bảo kiểm soát lưu lượng chính xác và quản lý tài nguyên thông minh.
1. Cấu tạo sản phẩm 7ME6520-3FC13-2AA2-Z F55
1.1. Thiết kế cảm biến thông minh và vật liệu cao cấp
Phần thân của đồng hồ lưu lượng DN 65 Siemens này được chế tạo từ thép carbon sơn phủ epoxy, mang lại khả năng chống chịu va đập và bảo vệ tối ưu các thành phần bên trong khỏi tác động của môi trường công nghiệp. Với cấp bảo vệ IP67/IP68 (tùy chọn), cảm biến có thể hoạt động ổn định ngay cả khi bị ngâm nước tạm thời hoặc trong môi trường nhiều bụi bẩn, ẩm ướt, một yếu tố cực kỳ quan trọng đối với các nhà máy, khu công nghiệp thường xuyên đối mặt với điều kiện vận hành khắc nghiệt. Mã 2AA2 trong cấu hình cho thấy cảm biến này sử dụng đầu nối cáp theo tiêu chuẩn Metric và không đi kèm cáp hay bộ chuyển đổi tín hiệu (transmitter) mặc định, cho phép người dùng linh hoạt lựa chọn transmitter phù hợp nhất với yêu cầu hệ thống, ví dụ như dòng MAG 5000 hoặc MAG 6000 của Siemens. Đặc biệt, mã tùy chọn Z F55 thường ám chỉ những yêu cầu bổ sung hoặc chứng nhận đặc biệt. Trong trường hợp của đồng hồ lưu lượng Siemens, F55 có thể liên quan đến việc làm sạch đặc biệt cho các ứng dụng oxy, chứng chỉ hiệu chuẩn tăng cường, hoặc các tùy chỉnh về vật liệu điện cực, lớp lót nâng cao hơn nữa khả năng chịu đựng trong các ứng dụng chuyên biệt, ví dụ như ngành thực phẩm và đồ uống hoặc dược phẩm, nơi yêu cầu tiêu chuẩn vệ sinh và vật liệu tiếp xúc an toàn là tối quan trọng. Việc hiểu rõ cấu tạo này giúp các kỹ sư, quản lý kỹ thuật tự tin lựa chọn và ứng dụng sản phẩm, biết rằng họ đang đầu tư vào một thiết bị được thiết kế để tồn tại và hoạt động chính xác.
1.2. Nguyên lý hoạt động điện từ và độ chính xác vượt trội
Cốt lõi của 7ME6520-3FC13-2AA2-Z F55 là nguyên lý đo lưu lượng điện từ dựa trên định luật cảm ứng Faraday. Khi chất lỏng dẫn điện chảy qua từ trường được tạo ra bởi các cuộn dây trong thân cảm biến, một điện áp sẽ được cảm ứng tỷ lệ thuận với tốc độ dòng chảy. Điện áp này được thu nhận bởi các điện cực Hastelloy C-276 và sau đó được xử lý bởi bộ chuyển đổi tín hiệu (transmitter) để tính toán ra lưu lượng tức thời và lưu lượng tổng. Ưu điểm của phương pháp này là không có bộ phận chuyển động nào bên trong ống đo, giúp giảm thiểu tổn thất áp suất, không bị mài mòn, và không bị tắc nghẽn bởi cặn bẩn hay hạt rắn trong lưu chất. Điều này đặc biệt quan trọng đối với các kỹ sư đang tìm cách nâng cấp hệ thống cũ kỹ, thường xuyên hỏng hóc do các bộ phận cơ khí của đồng hồ truyền thống bị kẹt hoặc mòn. Độ chính xác của đồng hồ lưu lượng Siemens dòng SITRANS F M thường đạt đến ±0.2% hoặc ±0.4% giá trị đọc (tùy thuộc vào transmitter và điều kiện hiệu chuẩn), một con số ấn tượng đảm bảo việc kiểm soát quy trình, định lượng hóa chất, và giao nhận sản phẩm được thực hiện với sự tin cậy cao nhất. Sự chính xác này giúp doanh nghiệp tiết kiệm chi phí nguyên vật liệu, năng lượng và tối ưu hóa quy trình sản xuất, đáp ứng nhu cầu ngày càng cao về chất lượng sản phẩm trên thị trường.
2. Các tính năng chính của 7ME6520-3FC13-2AA2-Z F55
2.1. Độ chính xác và ổn định hàng đầu trong ngành
Một trong những ưu điểm vượt trội và đáng khao khát nhất của thiết bị đo lưu lượng DN65 Siemens này là độ chính xác vượt trội và khả năng duy trì sự ổn định trong thời gian dài. Với công nghệ xử lý tín hiệu số tiên tiến, kết hợp cùng thiết kế cảm biến tối ưu, sai số đo lường được giảm thiểu đến mức tối đa, thường chỉ trong khoảng ±0.2% đến ±0.4% giá trị đọc (khi kết hợp với transmitter MAG 6000). Điều này có ý nghĩa cực kỳ quan trọng trong các ứng dụng yêu cầu kiểm soát chặt chẽ lượng hóa chất sử dụng, giám sát lượng nước tiêu thụ, hoặc trong các quy trình pha trộn, định lượng nguyên liệu sản xuất. Sự chính xác cao giúp tránh lãng phí tài nguyên, đảm bảo chất lượng sản phẩm đồng đều và tối ưu hóa chi phí sản xuất. Hơn nữa, thiết kế không có bộ phận chuyển động giúp loại bỏ hiện tượng mài mòn cơ học, đảm bảo độ chính xác không bị suy giảm theo thời gian, một vấn đề thường gặp ở các loại đồng hồ cơ học truyền thống. Sự ổn định này giúp các kỹ sư giảm thiểu tần suất hiệu chuẩn, tiết kiệm thời gian và chi phí bảo trì, đồng thời mang lại sự an tâm tuyệt đối khi vận hành hệ thống.
2.2. Khả năng tương thích và tích hợp hệ thống linh hoạt
Đồng hồ lưu lượng 7ME6520-3FC13-2AA2-Z F55 được thiết kế để dễ dàng tích hợp vào các hệ thống điều khiển và giám sát hiện có. Khi kết hợp với các bộ chuyển đổi tín hiệu (transmitter) phù hợp của Siemens như SITRANS F M MAG 5000 hoặc MAG 6000, thiết bị cung cấp đa dạng các tùy chọn giao tiếp chuẩn công nghiệp. Các tín hiệu output phổ biến như analog 4-20mA, xung (pulse/frequency), cùng với các giao thức truyền thông kỹ thuật số như HART, Modbus RTU, PROFIBUS PA/DP, Foundation Fieldbus H1 (tùy chọn trên transmitter) cho phép kết nối liền mạch với PLC, SCADA, DCS hoặc các hệ thống quản lý năng lượng. Khả năng này giúp các kỹ sư tự động hóa dễ dàng thu thập dữ liệu lưu lượng, thực hiện giám sát từ xa, và đưa ra các quyết định vận hành dựa trên thông tin thời gian thực. Việc tích hợp nhanh chóng và hiệu quả giúp giảm thiểu thời gian dừng máy để nâng cấp, tối ưu hóa quy trình làm việc và tăng cường khả năng kiểm soát toàn diện hệ thống, một yếu tố mà các quản lý kỹ thuật và chủ doanh nghiệp luôn hướng tới để nâng cao hiệu quả sản xuất.
2.3. Độ bền vượt trội và chi phí bảo trì thấp
Được chế tạo từ những vật liệu cao cấp như thép carbon sơn phủ epoxy cho vỏ ngoài, lớp lót EPDM và điện cực Hastelloy C-276, lưu lượng kế Siemens DN65 này sở hữu độ bền cơ học và khả năng chống ăn mòn vượt trội. Thiết kế không có bộ phận chuyển động bên trong dòng chảy giúp loại bỏ hoàn toàn nguy cơ kẹt, mòn hoặc hỏng hóc do các yếu tố cơ học. Điều này không chỉ kéo dài tuổi thọ của thiết bị lên đến nhiều năm mà còn giảm thiểu đáng kể nhu cầu bảo trì, sửa chữa. Các kỹ sư vận hành sẽ không còn phải lo lắng về việc dừng hệ thống đột ngột do hỏng hóc đồng hồ, giảm thiểu tổn thất sản xuất và chi phí nhân công cho việc sửa chữa thường xuyên. Cấp bảo vệ IP67/IP68 đảm bảo thiết bị hoạt động tin cậy ngay cả trong những môi trường khắc nghiệt nhất. Chi phí vòng đời sản phẩm (Life Cycle Cost) thấp chính là một trong những lý do khiến các doanh nghiệp có kinh nghiệm, đặc biệt là các kỹ sư ở độ tuổi 36-45 có quyền quyết định mua sắm, ưu tiên lựa chọn giải pháp từ Siemens. Họ hiểu rằng đầu tư ban đầu có thể cao hơn một chút so với các sản phẩm thông thường, nhưng lợi ích lâu dài về độ tin cậy và chi phí vận hành thấp sẽ mang lại hiệu quả kinh tế vượt trội.
3. Hướng dẫn kết nối 7ME6520-3FC13-2AA2-Z F55
3.1. Chuẩn bị trước khi lắp đặt: Những yếu tố cần lưu ý
Trước khi tiến hành lắp đặt đồng hồ đo lưu lượng Siemens, cần kiểm tra kỹ lưỡng các yếu tố sau để đảm bảo điều kiện vận hành lý tưởng:
Vị trí lắp đặt:
- Chọn vị trí lắp đặt sao cho đoạn ống thẳng trước đồng hồ tối thiểu là 5 lần đường kính ống (5D) và sau đồng hồ tối thiểu là 3 lần đường kính ống (3D). Ví dụ, với đồng hồ DN65, cần ít nhất 325mm ống thẳng phía trước và 195mm phía sau. Điều này giúp ổn định dòng chảy và đảm bảo độ chính xác đo lường.
- Tránh lắp đặt gần các nguồn gây nhiễu động dòng chảy như bơm, van điều khiển, cút cong, hoặc chỗ thu hẹp ống đột ngột, trừ khi đảm bảo đủ chiều dài ống thẳng yêu cầu.
- Đảm bảo ống luôn đầy chất lỏng khi đo. Lắp đặt ở điểm thấp của hệ thống hoặc trên đoạn ống đi lên để tránh bọt khí bị kẹt lại trong cảm biến.
- Tránh các vị trí có rung động cơ học mạnh hoặc từ trường mạnh từ các thiết bị khác.
Kiểm tra sản phẩm:
- Đối chiếu mã sản phẩm 7ME6520-3FC13-2AA2-Z F55 với đơn đặt hàng để đảm bảo đúng chủng loại, kích thước, vật liệu.
- Kiểm tra tình trạng vật lý của cảm biến, đảm bảo không có hư hỏng trong quá trình vận chuyển. Lớp lót và điện cực phải nguyên vẹn.
Điều kiện môi trường:
Đảm bảo nhiệt độ và áp suất môi trường vận hành nằm trong giới hạn cho phép của cảm biến (tham khảo datasheet cụ thể của Siemens cho mã F55 để có thông số chính xác, ví dụ nhiệt độ môi chất cho lót EPDM thường từ -20 đến +130°C).
Công cụ và vật tư: Chuẩn bị đầy đủ dụng cụ lắp đặt (cờ lê, thước đo,…) và vật tư phụ trợ (gioăng đệm nếu cần, bu lông, đai ốc phù hợp với mặt bích ANSI B16.5 Cl 150).
3.2. Quy trình lắp đặt cơ khí chi tiết
Quy trình lắp đặt cơ khí cho thiết bị đo lưu lượng DN65 Siemens dạng wafer (kẹp bích) cần được thực hiện cẩn thận:
- Vệ sinh mặt bích: Làm sạch bề mặt của hai mặt bích trên đường ống nơi sẽ lắp đặt cảm biến. Đảm bảo không còn cặn bẩn, rỉ sét hay các vật thể lạ.
- Căn chỉnh đồng trục: Đảm bảo hai mặt bích của đường ống phải đồng trục và song song với nhau. Sai lệch lớn có thể gây ứng suất lên thân cảm biến và làm hỏng lớp lót.
- Định vị cảm biến: Đặt cảm biến 7ME6520-3FC13-2AA2-Z F55 vào giữa hai mặt bích của đường ống. Chú ý hướng mũi tên trên thân cảm biến phải trùng với chiều dòng chảy của lưu chất. Đối với cảm biến wafer, sử dụng các bu lông dài xuyên qua cả hai mặt bích và thân cảm biến.
- Siết bu lông: Siết đều các bu lông theo thứ tự đối xứng (hình sao) và từ từ để đảm bảo áp lực phân bố đều lên thân cảm biến và gioăng làm kín (nếu có, thường cảm biến wafer đã có bề mặt tự làm kín). Không siết quá chặt gây biến dạng lớp lót. Tham khảo lực siết khuyến nghị từ Siemens. Ví dụ, đối với bu lông M16 cho mặt bích ANSI 150lb, lực siết có thể dao động từ 70-100 Nm tùy thuộc vào vật liệu bu lông và gioăng.
- Kiểm tra sau lắp đặt: Sau khi siết chặt, kiểm tra lại sự đồng đều và chắc chắn của mối nối.
3.3. Kết nối điện và cấu hình với Transmitter
Mặc dù mã 7ME6520-3FC13-2AA2-Z F55 là cảm biến (sensor only) không kèm transmitter, việc kết nối điện đúng cách với transmitter là vô cùng quan trọng:
Chọn Transmitter phù hợp: Lựa chọn transmitter Siemens tương thích như SITRANS F M MAG 5000, MAG 6000 hoặc MAG 6000I. Việc lựa chọn phụ thuộc vào yêu cầu về độ chính xác, giao thức truyền thông, và môi trường lắp đặt.
Kết nối cáp tín hiệu: Sử dụng cáp tín hiệu chuyên dụng của Siemens (nếu có) hoặc cáp có đặc tính tương đương (ví dụ cáp xoắn đôi có chống nhiễu). Kết nối các đầu dây từ cảm biến (thường là dây cho cuộn từ và dây cho điện cực) vào các terminal tương ứng trên transmitter theo sơ đồ đấu dây trong tài liệu kỹ thuật của cả cảm biến và transmitter. Chú ý đảm bảo các kết nối chắc chắn và đúng cực.
Ví dụ, đầu nối cáp tín hiệu của MAG 5100 W thường có các chân cho Coil Drive (C1, C2) và Electrode Signal (E1, E2, E3/Shield).
Kết nối tiếp địa: Đây là bước cực kỳ quan trọng đối với đồng hồ lưu lượng điện từ. Cảm biến và transmitter phải được tiếp địa đúng cách để loại bỏ nhiễu và đảm bảo an toàn. Kết nối dây tiếp địa của cảm biến và transmitter với hệ thống tiếp địa chung của nhà máy. Đối với ống phi kim loại hoặc ống có lót cách điện, cần sử dụng vòng tiếp địa (grounding rings) hoặc điện cực tiếp địa (grounding electrode) để đảm bảo lưu chất được nối đất. Với điện cực Hastelloy C-276, khả năng chống ăn mòn cao có thể giảm bớt yêu cầu vòng tiếp địa trong một số trường hợp, nhưng luôn tuân thủ khuyến nghị của Siemens.
Cấu hình Transmitter: Sau khi kết nối điện, tiến hành cấp nguồn và cấu hình các thông số trên transmitter:
- Nhập các thông số của cảm biến (sensor factor, K-factor – thường được cung cấp kèm theo cảm biến hoặc trên nhãn).
- Cài đặt đơn vị đo (m³/h, L/s, GPM,…).
- Cài đặt dải đo (range).
- Cấu hình các đầu ra tín hiệu (4-20mA, pulse) và các thông số truyền thông (địa chỉ Modbus, tốc độ baud,…).
- Thực hiện Zero-point adjustment (điều chỉnh điểm không) khi ống chứa đầy lưu chất và không có dòng chảy. Quy trình này thường được hướng dẫn chi tiết trong manual của transmitter. Việc tuân thủ các bước trên không chỉ đảm bảo đồng hồ lưu lượng DN 65 Siemens hoạt động chính xác mà còn kéo dài tuổi thọ, giúp các kỹ sư tại các khu công nghiệp như ở Bắc Ninh, Vĩnh Phúc hay các làng nghề truyền thống đang hiện đại hóa tự tin làm chủ công nghệ. Thanhthienphu.vn khuyến khích quý vị liên hệ hotline 08.12.77.88.99 để nhận được sự tư vấn chi tiết hơn về quy trình lắp đặt và cấu hình cho ứng dụng cụ thể của mình.
4. Ứng dụng của 7ME6520-3FC13-2AA2-Z F55
4.1. Ngành công nghiệp nước và xử lý nước thải
Trong ngành quản lý nước sạch và xử lý nước thải, việc đo lường chính xác lưu lượng là tối quan trọng. Đồng hồ lưu lượng DN 65 Siemens với mã hiệu 7ME6520-3FC13-2AA2-Z F55, nhờ lớp lót EPDM và điện cực Hastelloy C-276, hoàn toàn phù hợp để đo nước thô, nước đã qua xử lý, nước thải công nghiệp và đô thị.
- Đo lường nước cấp: Tại các nhà máy nước, thiết bị này được sử dụng để đo lượng nước khai thác từ nguồn, lượng nước qua các bể lọc, và lượng nước sạch bơm vào mạng lưới phân phối. Độ chính xác cao giúp kiểm soát thất thoát nước và tối ưu hóa quy trình xử lý. Ví dụ, một nhà máy nước tại Đồng Nai sử dụng đồng hồ này để giám sát chính xác 1.500 m³/ngày qua một nhánh cấp, giúp phát hiện sớm các điểm rò rỉ.
- Kiểm soát nước thải: Trong các trạm xử lý nước thải, đồng hồ đo lưu lượng Siemens giúp đo chính xác lượng nước thải đầu vào, lượng nước qua các công đoạn xử lý (bể lắng, bể sục khí, bể khử trùng), và lượng nước thải đã xử lý đạt chuẩn xả ra môi trường. Điều này giúp đảm bảo tuân thủ các quy định về môi trường và tối ưu hóa việc sử dụng hóa chất xử lý. Theo một nghiên cứu tại một khu công nghiệp ở Bình Dương, việc lắp đặt đồng hồ lưu lượng chính xác giúp giảm 15% chi phí hóa chất keo tụ nhờ kiểm soát tốt hơn dòng chảy đầu vào.
- Ứng dụng trong hệ thống tưới tiêu: Với khả năng chịu được môi trường khắc nghiệt, đồng hồ này cũng được ứng dụng trong các hệ thống tưới tiêu nông nghiệp công nghệ cao, giúp quản lý chính xác lượng nước cung cấp cho cây trồng, tiết kiệm tài nguyên nước.
4.2. Ngành sản xuất công nghiệp: Tối ưu hóa quy trình và chất lượng
Trong các ngành sản xuất công nghiệp đa dạng như cơ khí, chế tạo máy, thực phẩm và đồ uống, dệt may, hóa chất, thiết bị đo lưu lượng DN65 Siemens đóng vai trò quan trọng trong việc kiểm soát dòng chảy của nhiều loại lưu chất.
- Công nghiệp thực phẩm và đồ uống: Với các tùy chọn vật liệu đáp ứng tiêu chuẩn vệ sinh (ví dụ: lớp lót PTFE và điện cực inox 316L hoặc Hastelloy C cho phiên bản F55 có thể bao gồm chứng nhận FDA), đồng hồ này lý tưởng để đo lưu lượng sữa, bia, nước giải khát, nước trái cây, dung dịch đường, và các nguyên liệu lỏng khác. Độ chính xác trong pha trộn và định lượng đảm bảo chất lượng sản phẩm đồng nhất. Ví dụ, một nhà máy bia tại TP. Hồ Chí Minh sử dụng đồng hồ Siemens để kiểm soát lượng dịch nha chuyển qua các giai đoạn lên men, đảm bảo mẻ bia đạt chuẩn.
- Công nghiệp hóa chất: Nhờ điện cực Hastelloy C-276 có khả năng chống ăn mòn vượt trội, đồng hồ này có thể đo lường các loại axit, bazơ, dung môi và các hóa chất ăn mòn khác. Việc kiểm soát chính xác lượng hóa chất trong các phản ứng, pha trộn giúp đảm bảo an toàn và hiệu quả sản xuất. Một nhà máy sản xuất phân bón ở Hải Phòng đã cải thiện 10% hiệu suất phản ứng nhờ kiểm soát chính xác lưu lượng axit đầu vào bằng đồng hồ Siemens.
- Hệ thống làm mát và HVAC: Trong các nhà máy, tòa nhà lớn, đồng hồ lưu lượng được sử dụng để đo lưu lượng nước làm mát trong các chiller, tháp giải nhiệt, giúp tối ưu hóa hiệu suất năng lượng của hệ thống HVAC.
4.3. Ngành năng lượng và các ứng dụng đặc thù khác
Lưu lượng kế Siemens DN65 còn tìm thấy ứng dụng rộng rãi trong ngành năng lượng và các lĩnh vực khác yêu cầu độ tin cậy cao.
- Ngành điện lực và dầu khí: Đo lưu lượng nước làm mát cho các tuabin, máy phát điện, hoặc đo lưu lượng nước được bơm vào giếng dầu để tăng cường thu hồi.
- Khai thác mỏ: Đo lưu lượng bùn khoáng, nước thải mỏ, hoặc các dung dịch hóa chất trong quá trình tuyển nổi. Khả năng chịu mài mòn của lớp lót (ví dụ như PFA hoặc cao su cứng cho các ứng dụng bùn) và độ bền của cảm biến là yếu tố quyết định.
- Tự động hóa dây chuyền: Trong các dây chuyền sản xuất tự động, dữ liệu lưu lượng từ đồng hồ Siemens được tích hợp vào hệ thống PLC/SCADA để điều khiển các van, bơm, đảm bảo quy trình diễn ra liên tục và chính xác. Sự linh hoạt và độ tin cậy của 7ME6520-3FC13-2AA2-Z F55 làm cho nó trở thành một khoản đầu tư thông minh, mang lại giá trị bền vững cho bất kỳ doanh nghiệp nào đang tìm kiếm giải pháp đo lường lưu lượng hiệu quả. Các kỹ sư điện và quản lý kỹ thuật, những người luôn tìm kiếm sự hoàn hảo và hiệu quả, sẽ nhận thấy đây là một công cụ đắc lực để hiện thực hóa các mục tiêu của mình. Hãy liên hệ với thanhthienphu.vn qua hotline 08.12.77.88.99 để được tư vấn sâu hơn về ứng dụng phù hợp nhất cho nhu cầu của bạn.
5. Khắc phục một số lỗi thường gặp với 7ME6520-3FC13-2AA2-Z F55
5.1. Lỗi hiển thị giá trị đo không chính xác hoặc không ổn định
Đây là một trong những vấn đề phổ biến nhất mà người dùng có thể gặp phải. Nguyên nhân và cách khắc phục:
Nguyên nhân:
- Bọt khí trong lưu chất: Bọt khí đi qua cảm biến sẽ gây ra sai số đo lớn hoặc tín hiệu không ổn định.
- Ống không đầy lưu chất: Đồng hồ điện từ yêu cầu ống phải luôn đầy 100% lưu chất.
- Lắp đặt sai: Không đủ chiều dài ống thẳng trước và sau đồng hồ, hoặc lắp gần các nguồn gây nhiễu động dòng.
- Nhiễu điện từ: Từ trường mạnh từ các thiết bị gần đó (động cơ lớn, biến tần) có thể ảnh hưởng đến tín hiệu.
- Kết nối cáp tín hiệu lỏng lẻo hoặc hỏng: Tiếp xúc không tốt hoặc cáp bị đứt, chập chờn.
- Vấn đề tiếp địa: Tiếp địa không tốt hoặc không đúng cách.
- Cặn bám trên điện cực: Sau một thời gian dài sử dụng với lưu chất có nhiều cặn bẩn, một lớp cách điện có thể hình thành trên bề mặt điện cực.
- Sai cài đặt trên transmitter: Cấu hình sai K-factor, dải đo, hoặc các thông số khác.
Hướng dẫn khắc phục:
- Kiểm tra dòng chảy: Đảm bảo ống luôn đầy và không có bọt khí. Cân nhắc lắp đặt van xả khí nếu cần.
- Kiểm tra vị trí lắp đặt: Đảm bảo tuân thủ yêu cầu về chiều dài ống thẳng. Nếu không, cần di dời hoặc cải tạo đường ống.
- Kiểm tra tiếp địa: Đảm bảo cảm biến, transmitter và lưu chất (thông qua vòng tiếp địa nếu ống phi kim loại) được tiếp địa đúng chuẩn. Thử nối tắt điện cực với ống dẫn (nếu ống kim loại và nối đất tốt) xem tín hiệu có ổn định hơn không.
- Kiểm tra cáp tín hiệu: Siết lại các đầu nối, kiểm tra thông mạch và cách điện của cáp. Thay cáp nếu cần. Sử dụng cáp chống nhiễu chuyên dụng.
- Kiểm tra và vệ sinh điện cực: Nếu nghi ngờ cặn bám, tháo cảm biến (sau khi dừng dòng chảy và xả áp) và vệ sinh nhẹ nhàng bề mặt điện cực bằng bàn chải mềm và dung dịch tẩy rửa phù hợp (ví dụ: dung dịch axit loãng cho cặn canxi, tùy thuộc vào loại cặn và vật liệu điện cực Hastelloy C-276).
- Kiểm tra cài đặt transmitter: Rà soát lại tất cả các thông số cấu hình, đặc biệt là K-factor của cảm biến. Thực hiện lại quy trình Zero-point adjustment.
- Cách ly nguồn nhiễu: Nếu có nguồn nhiễu điện từ, thử di chuyển cảm biến hoặc che chắn nguồn nhiễu.
5.2. Lỗi hiển thị giá trị đo bằng không (Zero Flow) dù có dòng chảy
Khi đồng hồ lưu lượng Siemens hiển thị giá trị 0 mặc dù thực tế vẫn có lưu chất chảy qua, cần kiểm tra:
Nguyên nhân:
- Mất tín hiệu từ cảm biến: Đứt cáp tín hiệu, hỏng cuộn từ hoặc mạch điện cực của cảm biến.
- Lưu chất không dẫn điện hoặc độ dẫn điện quá thấp: Đồng hồ điện từ chỉ hoạt động với lưu chất có độ dẫn điện tối thiểu (thường là >5 µS/cm, tùy model).
- Transmitter hỏng: Lỗi phần cứng hoặc phần mềm của bộ chuyển đổi.
- Cài đặt Low-flow cut-off (ngưỡng cắt dòng chảy thấp) quá cao: Transmitter được cài đặt bỏ qua các giá trị lưu lượng dưới một ngưỡng nhất định.
Hướng dẫn khắc phục:
- Kiểm tra cáp tín hiệu: Tương tự như trên, kiểm tra kết nối và tình trạng cáp.
- Kiểm tra độ dẫn điện của lưu chất: Nếu nghi ngờ, kiểm tra thông số này. Nếu lưu chất không dẫn điện (ví dụ: dầu khoáng, nước khử ion hoàn toàn), đồng hồ điện từ không phù hợp.
- Kiểm tra transmitter: Quan sát các đèn báo lỗi trên transmitter (nếu có). Thử reset hoặc sử dụng chức năng tự chẩn đoán của transmitter. Nếu có transmitter dự phòng, thử thay thế.
- Kiểm tra cài đặt Low-flow cut-off: Giảm giá trị này hoặc tắt chức năng này để kiểm tra.
- Kiểm tra cảm biến: Dùng đồng hồ VOM để kiểm tra điện trở cuộn từ và cách điện giữa các điện cực và vỏ (tham khảo giá trị chuẩn trong tài liệu Siemens). Nếu các giá trị này bất thường, cảm biến có thể đã hỏng.
5.3. Lỗi cảnh báo trên Transmitter (Error Messages)
Các transmitter hiện đại của Siemens như MAG 5000/6000 thường có chức năng tự chẩn đoán và hiển thị mã lỗi.
Nguyên nhân: Đa dạng, tùy thuộc vào mã lỗi cụ thể (ví dụ: lỗi cuộn từ, lỗi điện cực, lỗi bộ nhớ, lỗi giao tiếp,…).
Hướng dẫn khắc phục:
- Ghi nhận mã lỗi: Ghi lại chính xác mã lỗi hoặc thông báo hiển thị trên màn hình transmitter.
- Tham khảo tài liệu kỹ thuật: Tra cứu mã lỗi trong sách hướng dẫn sử dụng của transmitter để hiểu rõ nguyên nhân và các bước khắc phục được Siemens đề xuất. Ví dụ, lỗi “Empty Pipe” có thể do ống không đầy hoặc cài đặt phát hiện ống cạn chưa đúng. Lỗi “Electrode Error” có thể do cặn bám, ngắn mạch điện cực hoặc hở mạch.
- Thực hiện các bước khắc phục theo hướng dẫn: Tài liệu thường cung cấp quy trình từng bước rất chi tiết.
- Liên hệ hỗ trợ kỹ thuật: Nếu không thể tự khắc phục hoặc lỗi nghiêm trọng, hãy liên hệ với nhà cung cấp thanhthienphu.vn hoặc đại diện Siemens để được hỗ trợ chuyên sâu. Cung cấp mã lỗi và các thông tin quan sát được sẽ giúp quá trình hỗ trợ nhanh chóng và hiệu quả hơn.
Việc chủ động tìm hiểu và nắm vững cách xử lý các sự cố cơ bản không chỉ giúp quý vị kỹ sư, kỹ thuật viên tiết kiệm thời gian, chi phí mà còn thể hiện sự chuyên nghiệp và làm chủ công nghệ. Thanhthienphu.vn cam kết đồng hành cùng quý vị trong suốt quá trình sử dụng sản phẩm 7ME6520-3FC13-2AA2-Z F55, mang đến sự an tâm và hiệu quả tối ưu.
