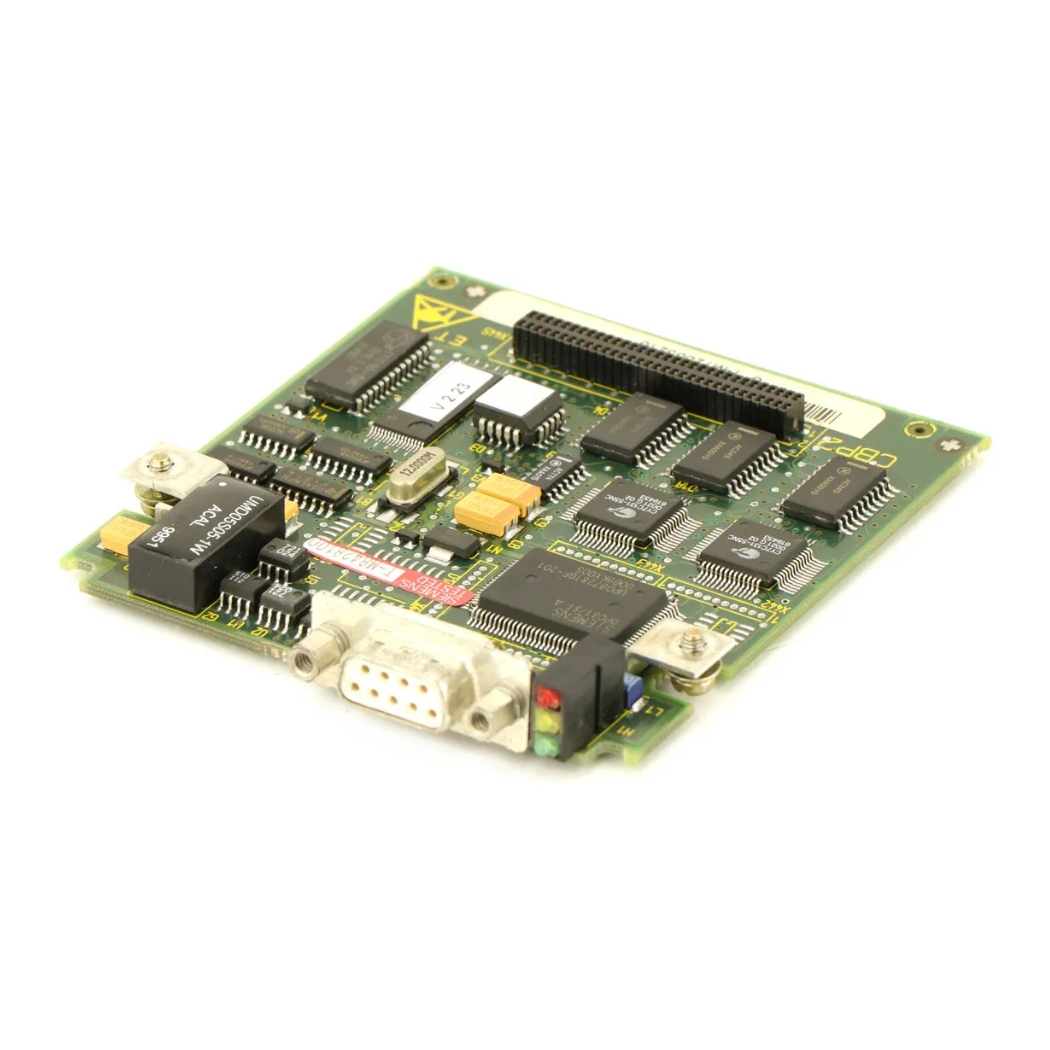

6SX7010-0FK00 – Biến tần Simovert Siemens

Download tài liệu SINAMICS SIMOVERT

➢ SINAMICS SIMOVERT Catalogue

6SX7010-0FK00 Simovert Masterd, bộ biến đổi tần số vector ưu việt từ Siemens, chính là lời giải đột phá giúp các kỹ sư điện, quản lý kỹ thuật và chủ doanh nghiệp nâng tầm hiệu suất hệ thống truyền động, đảm bảo vận hành ổn định và tiết kiệm năng lượng vượt trội, hãy cùng thanhthienphu.vn khám phá chi tiết về trái tim mạnh mẽ này.

1. Khám Phá Cấu Tạo Tinh Vi Của Bộ Biến Đổi Tần Số 6SX7010-0FK00

• Khối Điều Khiển (Control Unit – CU): Đây là bộ não của biến tần, nơi chứa đựng vi xử lý mạnh mẽ và bộ nhớ để thực thi các thuật toán điều khiển phức tạp (như Vector Control), xử lý tín hiệu vào/ra, quản lý truyền thông và thực hiện các chức năng logic. Mã 6SX7010-0FK00 thường chỉ định loại khối điều khiển cụ thể trong dòng Masterdrives (ví dụ: CUVC – Control Unit Vector Control). Khối điều khiển quyết định khả năng và tính năng của biến tần. Sự tinh vi của nó cho phép điều khiển động cơ với độ chính xác gần như tuyệt đối, mở ra những ứng dụng đòi hỏi khắt khe về động năng.
• Module Công Suất (Power Module / Inverter): Là trái tim cung cấp năng lượng, bao gồm mạch chỉnh lưu (AC sang DC) và mạch nghịch lưu (DC sang AC với tần số và điện áp thay đổi). Module này chứa các linh kiện công suất như IGBT (Insulated Gate Bipolar Transistor) hoặc Thyristor (tùy công suất và dòng sản phẩm), tụ điện DC link và hệ thống tản nhiệt. Thiết kế module công suất của Masterdrives cho phép dễ dàng thay thế hoặc nâng cấp khi cần, tối ưu hóa chi phí vòng đời sản phẩm. Chất lượng của module công suất ảnh hưởng trực tiếp đến hiệu suất, độ bền và khả năng chịu tải của biến tần. Siemens luôn sử dụng linh kiện chất lượng cao, đảm bảo độ tin cậy tối đa.
• Giao Diện Người Vận Hành (Operator Panel Interface): Thường là một cổng kết nối cho phép gắn các màn hình vận hành tùy chọn như AOP30 (Advanced Operator Panel) hoặc BOP (Basic Operator Panel). Các màn hình này cung cấp giao diện trực quan để người dùng cài đặt tham số, giám sát trạng thái hoạt động, xem cảnh báo và lỗi mà không cần kết nối máy tính. Điều này cực kỳ hữu ích cho việc vận hành và bảo trì tại chỗ, giúp tiết kiệm thời gian và công sức cho kỹ thuật viên.
• Khối Đầu Nối Tín Hiệu (Terminal Blocks): Bao gồm các terminal cho việc kết nối nguồn điện lưới đầu vào, cáp động cơ đầu ra, các tín hiệu điều khiển số và tương tự (DI/DO, AI/AO), kết nối điện trở hãm (braking resistor) và các kết nối truyền thông. Các terminal được bố trí rõ ràng, khoa học, thuận tiện cho việc đấu nối dây, đảm bảo tiếp xúc tốt và an toàn điện. Việc đấu nối đúng kỹ thuật là yếu tố then chốt để biến tần hoạt động chính xác và ổn định.
• Hệ Thống Tản Nhiệt: Bao gồm quạt làm mát và các tấm tản nhiệt (heatsink). Do quá trình chuyển đổi công suất sinh nhiệt đáng kể, hệ thống tản nhiệt hiệu quả là cực kỳ quan trọng để duy trì nhiệt độ hoạt động an toàn cho các linh kiện điện tử công suất, đảm bảo biến tần hoạt động ổn định và kéo dài tuổi thọ. Simovert Masterdrives thường có hệ thống quạt thông minh, chỉ hoạt động khi cần thiết, giúp tiết kiệm năng lượng và giảm tiếng ồn.
• Vỏ Bảo Vệ (Enclosure): Cung cấp lớp bảo vệ cơ học cho các thành phần bên trong, đồng thời đáp ứng các tiêu chuẩn về cấp bảo vệ IP (thường là IP20 cho lắp tủ). Thiết kế vỏ cũng tối ưu hóa luồng không khí làm mát.

2. Những Tính Năng Vượt Của 6SX7010-0FK00

• Điều Khiển Vector Hiệu Suất Cao (High-Performance Vector Control): Đây là trái tim công nghệ của 6SX7010-0FK00. Chế độ điều khiển vector (cả Sensorless Vector Control – SLVC và Flux Vector Control – FVC với encoder) cho phép điều khiển độc lập và chính xác mô-men và tốc độ của động cơ không đồng bộ và cả động cơ đồng bộ.
• Chức Năng Tiết Kiệm Năng Lượng Tích Hợp: Siemens tích hợp các thuật toán tối ưu hóa năng lượng thông minh vào Masterdrives. Ví dụ, chức năng tự động giảm từ thông (Flux Reduction) khi động cơ chạy non tải hoặc không tải, giúp giảm tổn hao trong động cơ. Chức năng điều khiển bơm/quạt tối ưu (ECO mode) tự động điều chỉnh điện áp theo tải thực tế.
• Khả Năng Giao Tiếp Mạng Mạnh Mẽ: 6SX7010-0FK00 hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến thông qua các module tùy chọn. PROFIBUS DP và PROFINET IO là các chuẩn mạng hàng đầu của Siemens, cho phép tích hợp liền mạch vào hệ thống tự động hóa tổng thể TIA (Totally Integrated Automation). Ngoài ra còn có thể hỗ trợ CANopen, DeviceNet,…
• Thiết Kế Mô-đun Linh Hoạt: Như đã đề cập ở phần cấu tạo, cấu trúc mô-đun (Control Unit, Power Module, tùy chọn I/O, module truyền thông) cho phép người dùng tùy chỉnh cấu hình biến tần chính xác theo nhu cầu ứng dụng.
• Độ Tin Cậy và Bền Bỉ Cao: Simovert Masterdrives được thiết kế và chế tạo theo tiêu chuẩn công nghiệp khắt khe của Đức. Sử dụng linh kiện chất lượng cao, bo mạch được phủ lớp bảo vệ (conformal coating) chống ẩm, bụi bẩn và hóa chất ăn mòn nhẹ. Hệ thống tản nhiệt hiệu quả.
• Phần Mềm Cấu Hình Thân Thiện (DriveMonitor/STARTER): Cung cấp giao diện đồ họa trực quan trên máy tính để cài đặt hàng trăm tham số một cách dễ dàng, theo dõi trạng thái hoạt động theo thời gian thực, thực hiện chẩn đoán lỗi nâng cao, sao lưu và phục hồi cấu hình.

3. Hướng Dẫn Kết Nối 6SX7010-0FK00 Với Phần Mềm

1. Chuẩn Bị Phần Cứng:

• Máy tính cá nhân (PC/Laptop) đã cài đặt phần mềm Siemens DriveMonitor (phiên bản tương thích).
• Cáp kết nối phù hợp: Thường là cáp chuyển đổi USB-to-Serial (RS232) kết hợp với cáp lập trình Siemens chuyên dụng cho cổng X300 trên Control Unit 6SX7010-0FK00 (cổng này thường sử dụng giao thức USS hoặc giao thức nối tiếp đặc biệt). Đôi khi cần adapter PC-PPI hoặc PC Adapter USB của Siemens tùy thuộc vào cấu hình cổng và phần mềm.
• Nguồn cấp cho biến tần (đảm bảo an toàn khi kết nối).

2. Kết Nối Vật Lý:

• Tắt nguồn biến tần 6SX7010-0FK00.
• Kết nối một đầu cáp lập trình vào cổng X300 trên Control Unit của biến tần.
• Kết nối đầu còn lại của cáp (thông qua bộ chuyển đổi nếu cần) vào cổng USB hoặc COM của máy tính.

3. Cài Đặt Driver (Nếu Cần):

Nếu sử dụng bộ chuyển đổi USB-to-Serial hoặc PC Adapter USB, cài đặt driver tương ứng cho máy tính. Đảm bảo máy tính nhận diện đúng cổng COM ảo được tạo ra.

4. Khởi Động Phần Mềm DriveMonitor:

Mở phần mềm DriveMonitor trên máy tính.

5. Thiết Lập Giao Diện Kết Nối (Set PG/PC Interface):

• Trong DriveMonitor hoặc thông qua công cụ “Set PG/PC Interface” của Siemens, chọn giao diện kết nối phù hợp.
• Chọn đúng cổng COM (ví dụ: COM3, COM4…) mà cáp kết nối đang sử dụng.
• Thiết lập các thông số truyền thông (Baud rate, Parity…) phù hợp với cài đặt mặc định của biến tần hoặc cài đặt đã cấu hình trước đó (thường là 9600 hoặc 19200 bps, 8 data bits, Even parity, 1 stop bit cho USS).

6. Kết Nối Trực Tuyến (Go Online):

• Trong DriveMonitor, tạo một project mới hoặc mở project có sẵn.
• Thực hiện chức năng tìm kiếm thiết bị hoặc kết nối trực tuyến (Online). Phần mềm sẽ quét cổng COM đã chọn để tìm biến tần.
• Nếu kết nối thành công, DriveMonitor sẽ hiển thị trạng thái trực tuyến và cho phép truy cập vào danh sách tham số của biến tần 6SX7010-0FK00.

7. Thao Tác Với Tham Số:

Sau khi kết nối thành công, bạn có thể:

• Đọc (Upload) toàn bộ tham số từ biến tần lên máy tính.
• Thay đổi (Modify) các giá trị tham số.
• Ghi (Download) cấu hình từ máy tính xuống biến tần.
• Lưu trữ (Save) cấu hình thành file để sao lưu hoặc sao chép cho biến tần khác.
• Giám sát (Monitor) các giá trị vận hành thời gian thực (tốc độ, dòng điện, điện áp DC bus…).
• Chẩn đoán lỗi (Diagnostics), xem lịch sử lỗi.

4. Cách Lập Trình Sản Phẩm 6SX7010-0FK00

Bước 1. Thu Thập Thông Tin:

• Thông số động cơ: Ghi lại chính xác các thông số trên nhãn (nameplate) của động cơ: điện áp định mức (V), dòng điện định mức (A), công suất định mức (kW hoặc HP), tần số định mức (Hz), tốc độ định mức (RPM), hệ số công suất (cos φ), kiểu đấu dây (sao/tam giác).
• Thông tin ứng dụng: Xác định yêu cầu về tốc độ (dải tốc độ, tốc độ cố định), moment (khởi động, làm việc), thời gian tăng/giảm tốc, phương pháp điều khiển (Start/Stop, điều khiển tốc độ qua tín hiệu analog/truyền thông), yêu cầu về phanh (phanh DC, phanh động năng), các tín hiệu vào/ra cần thiết.
• Phương pháp điều khiển mong muốn: Chọn phương pháp điều khiển phù hợp (V/f, SLVC, VC có encoder).

Bước 2. Cài Đặt Tham Số Cơ Bản (Commissioning):

• Sử dụng Quick Commissioning (Nếu có): Nhiều biến tần Siemens cung cấp quy trình cài đặt nhanh, hướng dẫn người dùng nhập các thông số động cơ và ứng dụng cơ bản.
• Nhập thông số động cơ: Truy cập vào nhóm tham số liên quan đến động cơ (thường có mã Pxxx) và nhập chính xác các giá trị đã thu thập ở bước 1. Các tham số quan trọng gồm: P100 (Loại động cơ), P101 (Điện áp định mức), P102 (Dòng điện định mức), P103 (Công suất định mức), P104 (Tần số định mức), P105 (Tốc độ định mức)… (Mã tham số có thể khác nhau, cần tra cứu tài liệu).
• Chọn phương pháp điều khiển: Cài đặt tham số xác định phương pháp điều khiển (ví dụ: P115 cho chế độ V/f hoặc Vector).

Bước 3. Thực Hiện Motor Identification (Nhận Dạng Động Cơ – Quan trọng cho Vector Control):

• Đối với chế độ SLVC hoặc VC có encoder, việc thực hiện Motor ID là bắt buộc để biến tần “học” được các đặc tính điện từ chính xác của động cơ (điện trở stator, điện cảm…).
• Truy cập tham số kích hoạt Motor ID (ví dụ: P115 đặt giá trị phù hợp).
• Đảm bảo động cơ có thể quay tự do (cho chế độ đo khi quay) hoặc đứng yên (cho chế độ đo tĩnh).
• Cấp lệnh chạy cho biến tần. Biến tần sẽ tự động thực hiện các phép đo trong vài giây đến vài phút.
• Sau khi hoàn tất, biến tần sẽ lưu lại các thông số động cơ đã đo được. Bước này cực kỳ quan trọng để đảm bảo hiệu suất và độ ổn định của chế độ Vector.

Bước 4. Cấu Hình Ngõ Vào/Ra (I/O Configuration):

• Gán chức năng cho các ngõ vào số (DI): Ví dụ DI1 là Start/Stop, DI2 là chạy thuận/nghịch, DI3 là lỗi ngoài…
• Gán chức năng cho các ngõ ra số (DO): Ví dụ DO1 báo trạng thái chạy, DO2 báo lỗi…
• Cấu hình ngõ vào tương tự (AI): Ví dụ AI1 nhận tín hiệu 0-10V hoặc 4-20mA để điều khiển tốc độ. Cài đặt tỉ lệ (scaling) phù hợp.
• Cấu hình ngõ ra tương tự (AO): Ví dụ AO1 xuất tín hiệu 0-10V biểu thị tốc độ thực tế của động cơ.

Bước 5. Cài Đặt Các Tham Số Vận Hành:

• Thời gian tăng/giảm tốc (Ramp Times): Cài đặt thời gian mong muốn để động cơ tăng tốc từ 0 đến tốc độ tối đa (P241) và giảm tốc từ tốc độ tối đa về 0 (P242).
• Giới hạn tốc độ (Speed Limits): Đặt tốc độ tối thiểu và tối đa cho phép (ví dụ: P231, P232).
• Giới hạn dòng điện (Current Limits): Cài đặt giới hạn dòng để bảo vệ biến tần và động cơ.
• Chức năng phanh: Cấu hình phanh DC hoặc phanh động năng nếu cần thiết.

Bước 6. Cấu Hình Truyền Thông (Nếu Sử Dụng):

Nếu tích hợp biến tần vào mạng PROFIBUS hoặc sử dụng USS, cần cài đặt địa chỉ trạm, tốc độ truyền, và cấu hình dữ liệu trao đổi (PZD, PKW).

Bước 7. Tinh Chỉnh Nâng Cao (Fine Tuning – Nếu cần):

Đối với các ứng dụng đòi hỏi độ chính xác cao, có thể cần tinh chỉnh các tham số bộ điều khiển tốc độ (gain, integral time), bộ điều khiển moment để tối ưu hóa đáp ứng động và độ ổn định. Bước này thường đòi hỏi kinh nghiệm và sự hỗ trợ của công cụ giám sát (như chức năng Trace trong DriveMonitor).

Bước 8. Sao Lưu Tham Số:

Sau khi hoàn tất cài đặt và thử nghiệm thành công, hãy sao lưu lại toàn bộ bộ tham số bằng phần mềm DriveMonitor hoặc ghi lại các giá trị quan trọng để dễ dàng khôi phục khi cần.

5. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SX7010-0FK00

6. Liên Hệ thanhthienphu.vn Để Được Tư Vấn Về 6SX7010-0FK00

Bạn là một kỹ sư điện tâm huyết, một quản lý kỹ thuật luôn tìm kiếm sự tối ưu, hay một chủ doanh nghiệp khát khao nâng cao năng lực cạnh tranh? Bạn đang trăn trở về hiệu suất của hệ thống truyền động hiện tại, lo lắng về chi phí năng lượng leo thang và mong muốn một giải pháp điều khiển động cơ đáng tin cậy, mạnh mẽ và thông minh?

6SX7010-0FK00 Simovert Masterd chính là chìa khóa bạn đang tìm kiếm. Đây không chỉ là việc thay thế một thiết bị cũ, mà là một bước đầu tư chiến lược vào tương lai của doanh nghiệp bạn.

Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm 6SX7010-0FK00 Simovert Masterd chính hãng, chất lượng cao mà còn mang đến giải pháp toàn diện cho nhu cầu tự động hóa của bạn:

• Chuyên Môn Sâu Rộng: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi am hiểu sâu sắc về sản phẩm Siemens và các ứng dụng công nghiệp đa dạng. Chúng tôi sẵn sàng lắng nghe, phân tích nhu cầu và tư vấn giải pháp phù hợp nhất với hệ thống và ngân sách của bạn.
• Sản Phẩm Chính Hãng, Giá Cả Cạnh Tranh: Là đối tác tin cậy, thanhthienphu.vn cam kết cung cấp 100% sản phẩm Siemens chính hãng, bao gồm 6SX7010-0FK00, với mức giá hợp lý và chính sách bảo hành rõ ràng.
• Hỗ Trợ Kỹ Thuật Tận Tâm: Chúng tôi đồng hành cùng bạn từ khâu lựa chọn, lắp đặt, cài đặt đến vận hành và khắc phục sự cố. Sự hài lòng và thành công của bạn là ưu tiên hàng đầu của chúng tôi.
• Dịch Vụ Nhanh Chóng, Uy Tín: Với văn phòng tại 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh và mạng lưới hoạt động rộng khắp, chúng tôi đảm bảo thời gian giao hàng nhanh chóng và dịch vụ hậu mãi chu đáo.

Đừng chần chừ nữa! Hãy biến mong muốn sở hữu một hệ thống điện tự động hiện đại, hiệu quả thành hiện thực. Nhấc máy lên và gọi ngay cho chúng tôi qua Hotline: 08.12.77.88.99 Hoặc truy cập website thanhthienphu.vn để tìm hiểu thêm thông tin chi tiết và gửi yêu cầu tư vấn.

Hãy để thanhthienphu.vn và 6SX7010-0FK00 Simovert Masterd cùng bạn nâng tầm hiệu suất, tối ưu chi phí và kiến tạo tương lai vững chắc cho doanh nghiệp.
