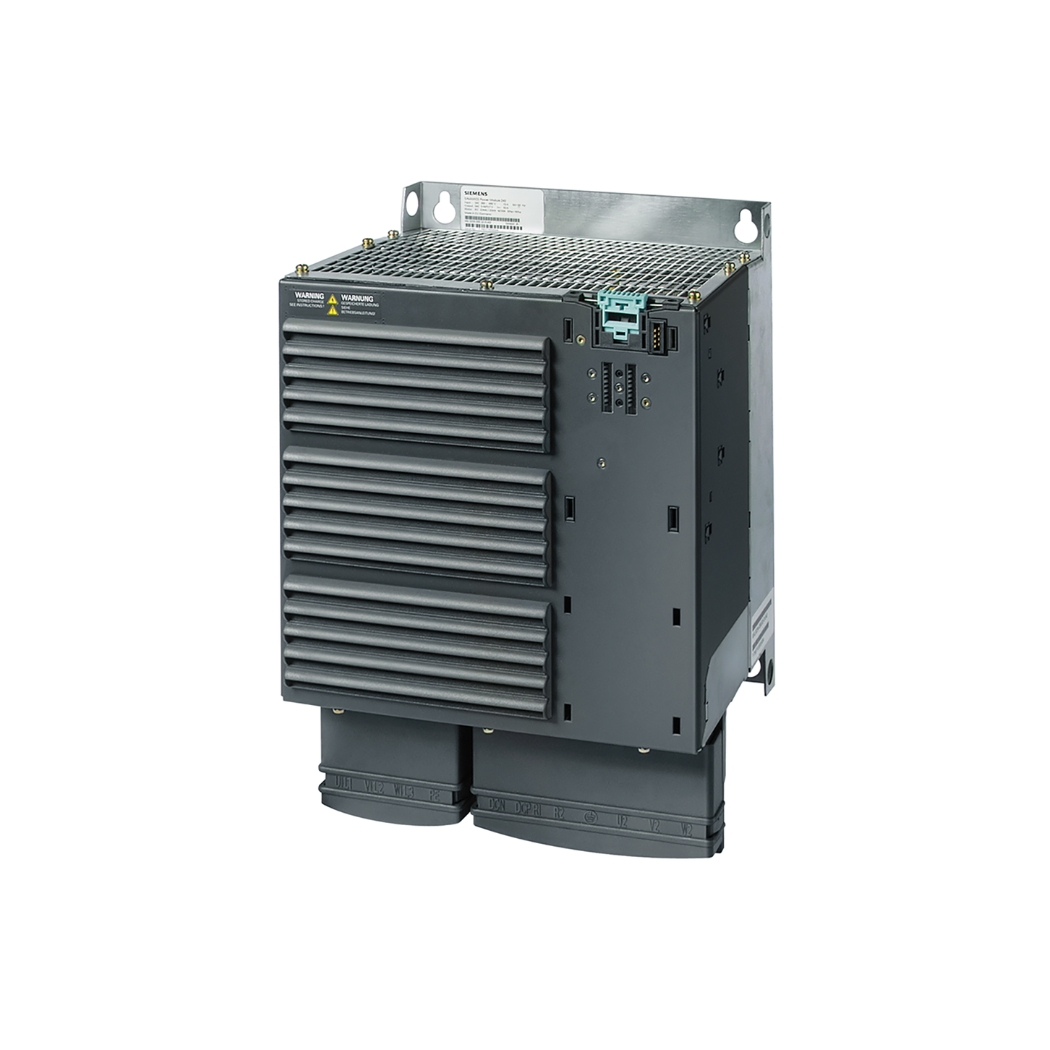

Giảm giá trực tiếp trên đơn hàng 6SL3225-0BE32-2UA0 G120 PM250 3AC 22kW, bộ biến tần mạnh mẽ từ Siemens, chính là giải pháp hoàn hảo để nâng tầm hệ thống truyền động của bạn, mang lại hiệu suất vượt trội và khả năng kiểm soát tối ưu.
thanhthienphu.vn tự hào mang đến cho bạn không chỉ sản phẩm chất lượng mà còn cả dịch vụ tận tâm, đồng hành cùng bạn trên con đường chinh phục thành công trong lĩnh vực điện công nghiệp.
1. Thông tin chi tiết về 6SL3225-0BE32-2UA0 G120 PM250 3AC 22kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3225-0BE32-2UA0 |
| Dòng sản phẩm | G120 PM250 |
| Loại biến tần | Biến tần đa năng |
| Điện áp đầu vào | 3 pha 380-480 V AC (-20% / +10%) |
| Tần số đầu vào | 47-63 Hz |
| Công suất định mức | 22 kW (30 HP) |
| Dòng điện định mức | 45 A |
| Dải tần số đầu ra | 0-550 Hz |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Chế độ điều khiển | V/f, vector không cảm biến, vector có cảm biến (tùy chọn) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +40°C (không giảm công suất), +40°C đến +60°C (giảm công suất) |
| Kích thước (Cao x Rộng x Sâu) | 472 mm x 200 mm x 237 mm |
| Trọng lượng | Khoảng 14 kg (Cập nhật tháng 5/2024) |
| Tiêu chuẩn | CE, UL, cUL, C-Tick, EAC |
| Phần mềm hỗ trợ | STARTER, Startdrive (TIA Portal) |
2. Cấu tạo của biến tần 6SL3225-0BE32-2UA0
- Về cơ bản, sản phẩm bao gồm các khối chính sau: Khối chỉnh lưu (Rectifier) chuyển đổi điện áp xoay chiều (AC) từ lưới điện thành điện áp một chiều (DC).
- Khối nghịch lưu (Inverter) chuyển đổi điện áp một chiều (DC) thành điện áp xoay chiều (AC) có tần số và biên độ có thể điều chỉnh được để cung cấp cho động cơ.
- Khối điều khiển (Control Unit) là bộ não của biến tần, thực hiện các thuật toán điều khiển phức tạp để đảm bảo động cơ hoạt động chính xác và hiệu quả.
- Khối công suất (Power Module) chứa các linh kiện bán dẫn công suất như IGBT (Insulated-Gate Bipolar Transistor) để thực hiện việc đóng cắt dòng điện với tần số cao.
- Hệ thống làm mát (Cooling System) giúp giải nhiệt cho các linh kiện công suất, đảm bảo biến tần hoạt động ổn định và bền bỉ.
- Các cổng giao tiếp (Communication Ports) cho phép kết nối biến tần với các hệ thống điều khiển và giám sát bên ngoài.
- Tất cả các thành phần này được tích hợp một cách khoa học, không chỉ đảm bảo hiệu suất làm việc mà còn tối ưu hóa không gian lắp đặt và dễ dàng bảo trì.
3. Các tính năng chính của biến tần 6SL3225-0BE32-2UA0 G120 PM250 3AC 22kW
- Điều khiển Vector Không Cảm Biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ, giúp giảm chi phí lắp đặt và bảo trì.
- Chế Độ Điều Khiển V/f Đa Điểm: Cho phép người dùng tùy chỉnh đặc tính V/f để phù hợp với các loại tải khác nhau, tối ưu hóa hiệu suất và tiết kiệm năng lượng.
- Tích Hợp Chức Năng An Toàn: Bao gồm các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), đảm bảo an toàn cho người vận hành và thiết bị.
- Khả Năng Kết Nối Mạng: Hỗ trợ các giao thức truyền thông phổ biến như PROFINET, PROFIBUS, Ethernet/IP, Modbus TCP, giúp dễ dàng tích hợp vào hệ thống tự động hóa.
- Chức Năng Tự Động Điều Chỉnh (Auto-Tuning): Tự động xác định các thông số của động cơ và tối ưu hóa các thông số điều khiển, giúp đơn giản hóa quá trình cài đặt và vận hành.
- Tích Hợp Bộ Lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Chức Năng Tiết Kiệm Năng Lượng: Tự động điều chỉnh điện áp và tần số để tối ưu hóa mức tiêu thụ điện năng của động cơ.
- Thiết Kế Mô-đun: Dễ dàng lắp đặt, bảo trì và nâng cấp.
4. Hướng dẫn kết nối 6SL3225-0BE32-2UA0 G120 PM250 3AC 22kW với phần mềm
Bước 1: Chuẩn bị:
Cáp kết nối:
Sử dụng cáp USB hoặc cáp Ethernet (tùy thuộc vào cổng giao tiếp trên biến tần và máy tính).
Phần mềm:
Tải và cài đặt phần mềm STARTER hoặc Startdrive từ trang web chính thức của Siemens.
Bước 2: Kết nối phần cứng:
Kết nối USB:
- Kết nối một đầu cáp USB vào cổng USB trên biến tần.
- Kết nối đầu còn lại của cáp USB vào cổng USB trên máy tính.
Kết nối Ethernet:
- Kết nối một đầu cáp Ethernet vào cổng Ethernet trên biến tần.
- Kết nối đầu còn lại của cáp Ethernet vào cổng Ethernet trên máy tính hoặc vào một switch mạng.
Bước 3: Cài đặt phần mềm:
STARTER:
- Chạy file cài đặt STARTER.
- Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.
Startdrive (TIA Portal):
Mở TIA Portal.
- Tạo một dự án mới hoặc mở một dự án hiện có.
- Thêm biến tần vào dự án (Add new device).
- Chọn đúng dòng sản phẩm G120 PM250 và mã sản phẩm 6SL3225-0BE32-2UA0.
Bước 4: Kết nối với biến tần:
STARTER:
Mở phần mềm STARTER.
- Chọn “Create new project” hoặc mở một dự án hiện có.
- Chọn “Connect to target device”.
- Chọn phương thức kết nối (USB hoặc Ethernet) và làm theo hướng dẫn.
Startdrive (TIA Portal):
- Trong cửa sổ dự án, nhấp chuột phải vào biến tần và chọn “Go online”.
- TIA Portal sẽ tự động tìm kiếm và kết nối với biến tần.
Bước 5: Kiểm tra kết nối:
Sau khi kết nối thành công, bạn có thể kiểm tra trạng thái kết nối và truy cập vào các thông số của biến tần.
5. Cách lập trình biến tần 6SL3225-0BE32-2UA0 G120 PM250
Truy cập các thông số:
Sau khi kết nối với biến tần, bạn có thể truy cập vào danh sách các thông số (parameters) của biến tần. Các thông số này được chia thành các nhóm chức năng khác nhau.
Cài đặt thông số cơ bản:
- Thông số động cơ: Nhập các thông số của động cơ như công suất định mức, điện áp định mức, dòng điện định mức, tốc độ định mức, hệ số công suất.
- Thông số điều khiển: Chọn chế độ điều khiển (V/f, vector không cảm biến, vector có cảm biến), cài đặt tần số đầu ra, thời gian tăng/giảm tốc.
- Giới hạn: Cài đặt các giới hạn về dòng điện, điện áp, tốc độ để bảo vệ động cơ và biến tần.
Cài đặt các chức năng nâng cao:
- Điều khiển PID: Cài đặt các thông số của bộ điều khiển PID (nếu sử dụng).
- Chức năng an toàn: Kích hoạt và cài đặt các chức năng an toàn như STO, SS1.
- Truyền thông: Cài đặt các thông số truyền thông (nếu sử dụng).
Lưu và tải thông số:
- Sau khi cài đặt xong các thông số, bạn cần lưu cấu hình vào biến tần.
- Bạn cũng có thể tải cấu hình từ biến tần về máy tính để sao lưu hoặc sử dụng cho các biến tần khác.
Kiểm tra và chạy thử:
Sau khi lập trình xong, bạn cần kiểm tra lại các thông số và chạy thử để đảm bảo biến tần hoạt động đúng yêu cầu.
6. Khắc phục một số lỗi thường gặp với biến tần 6SL3225-0BE32-2UA0 G120 PM250
| Mã lỗi | Mô tả lỗi | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng (Overcurrent) | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra cáp kết nối, giảm thời gian tăng tốc. |
| F0002 | Quá áp (Overvoltage) | Kiểm tra điện áp lưới, kiểm tra thông số hãm (nếu có), tăng thời gian giảm tốc. |
| F0003 | Thấp áp (Undervoltage) | Kiểm tra điện áp lưới, kiểm tra bộ cấp nguồn. |
| F0004 | Quá nhiệt biến tần (Inverter overtemperature) | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, đảm bảo thông gió tốt. |
| F0005 | Quá nhiệt động cơ (Motor overtemperature) | Kiểm tra tải, kiểm tra quạt làm mát của động cơ, kiểm tra cảm biến nhiệt độ (nếu có). |
| F0070 | Lỗi truyền thông (Communication fault) | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông. |
| A0501 | Cảnh báo quá dòng (Overcurrent warning) | Tương tự như F0001, nhưng lỗi chưa xảy ra.
Kiểm tra và điều chỉnh các thông số để tránh lỗi xảy ra. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và hỗ trợ tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại sao chọn thanhthienphu.vn?
- Sản phẩm chính hãng: thanhthienphu.vn cam kết cung cấp sản phẩm 6SL3225-0BE32-2UA0 G120 PM250 chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng và nguồn gốc xuất xứ.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho khách hàng mức giá tốt nhất trên thị trường, cùng với nhiều chương trình ưu đãi hấp dẫn.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn luôn sẵn sàng tư vấn, hỗ trợ kỹ thuật và giải đáp mọi thắc mắc của khách hàng.
- Bảo hành uy tín: Sản phẩm được bảo hành chính hãng theo tiêu chuẩn của Siemens, đảm bảo quyền lợi tối đa cho khách hàng.
- Giao hàng nhanh chóng: thanhthienphu.vn có hệ thống kho bãi rộng khắp, đảm bảo giao hàng nhanh chóng và đúng hẹn trên toàn quốc.
Đừng bỏ lỡ cơ hội sở hữu biến tần 6SL3225-0BE32-2UA0 G120 PM250 để nâng tầm doanh nghiệp của bạn!
