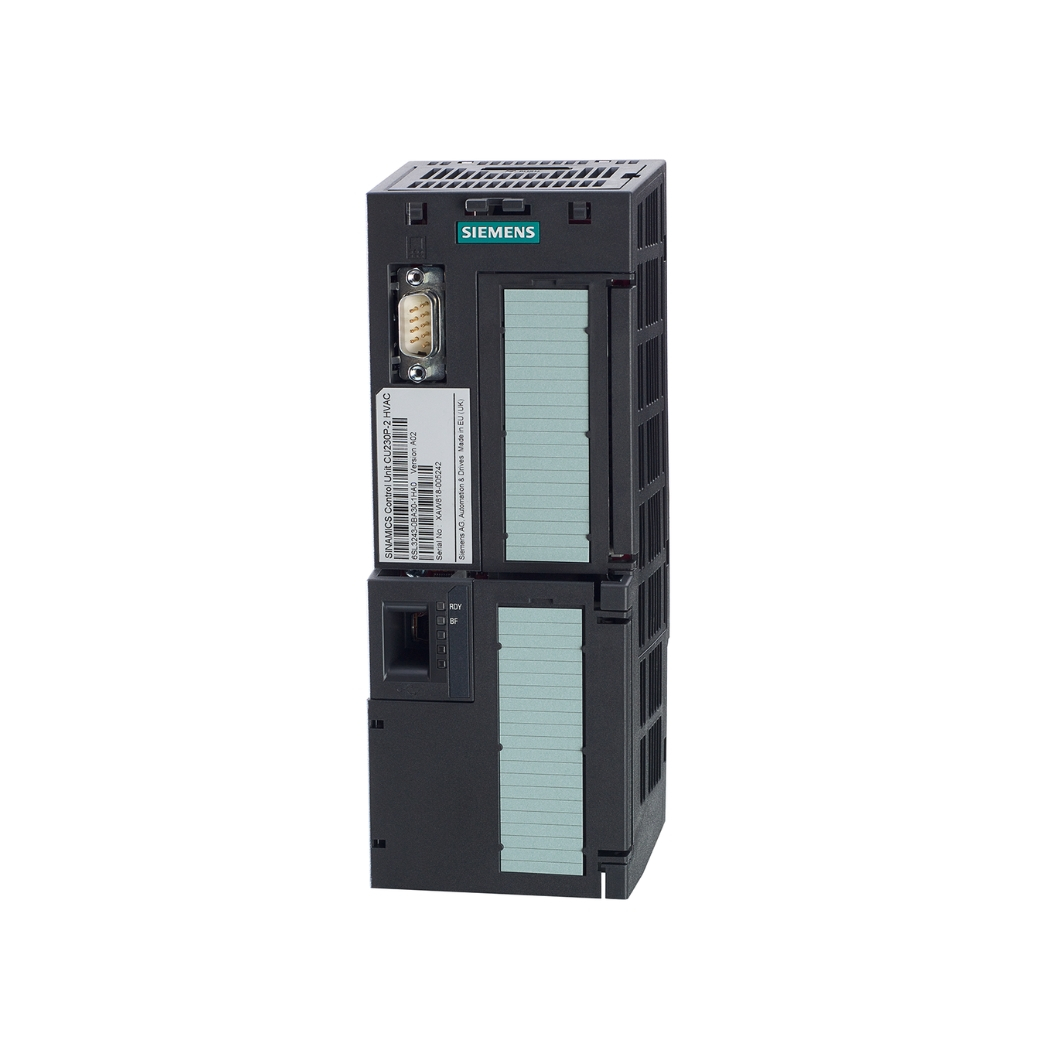

6SL3243-0BB30-1PA3 G120 CU230P-2 DP, bộ điều khiển trung tâm tiên tiến của dòng biến tần SINAMICS G120, mang đến giải pháp điều khiển động cơ vượt trội, tối ưu hóa hiệu suất cho hệ thống của bạn.
Tại thanhthienphu.vn, chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn đồng hành cùng bạn, kiến tạo những giải pháp tự động hóa tối ưu, nâng tầm hiệu quả sản xuất với các biến tần, module điều khiển, thiết bị tự động hóa Siemens.
1. Thông Tin Chi Tiết Về 6SL3243-0BB30-1PA3 G120 CU230P-2 DP
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tên sản phẩm | Control Unit CU230P-2 DP |
| Mã sản phẩm | 6SL3243-0BB30-1PA3 |
| Dòng sản phẩm | SINAMICS G120 |
| Hãng sản xuất | Siemens |
| Điện áp đầu vào | 380-480 V 3 AC -20/+10 % 47-63 Hz |
| Công suất định mức | Tùy thuộc vào module công suất (Power Module) kết nối |
| Truyền thông | PROFIBUS DP |
| Chế độ điều khiển | V/f, vector, sensorless vector |
| Đầu vào/ra số (DI/DO) | 6 DI (trong đó có 2 DI an toàn), 3 DO (trong đó có 1 DO an toàn) |
| Đầu vào tương tự (AI) | 2 AI (0-10V, 0/4-20mA) |
| Đầu ra tương tự (AO) | 1 AO (0/4-20mA) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +55°C (giảm công suất trên 45°C) |
| Kích thước (WxHxD) | 73 x 173 x 50 mm |
| Trọng lượng | 0.35 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Phần mềm hỗ trợ | STARTER, Startdrive (tích hợp trong TIA Portal) |
2. Cấu Tạo 6SL3243-0BB30-1PA3 G120 CU230P-2 DP
- Khối xử lý trung tâm (CPU): “Bộ não” mạnh mẽ, xử lý tín hiệu và thực hiện các thuật toán điều khiển phức tạp.
- Bộ nhớ: Lưu trữ chương trình, thông số cài đặt và dữ liệu hoạt động.
- Cổng giao tiếp: Kết nối với các thiết bị ngoại vi, mạng truyền thông công nghiệp (PROFIBUS DP).
- Đầu vào/ra số (DI/DO): Tiếp nhận tín hiệu từ cảm biến, công tắc và điều khiển các thiết bị chấp hành.
- Đầu vào tương tự (AI): Đọc giá trị analog từ các cảm biến đo lường (nhiệt độ, áp suất, lưu lượng…).
- Đầu ra tương tự (AO): Xuất tín hiệu điều khiển analog đến các thiết bị khác (van điều khiển, bộ ghi dữ liệu…).
- Khối giao diện người dùng: Kết nối với màn hình hiển thị (BOP-2, IOP) để cài đặt và giám sát.
3. Các Tính Năng Chính Của 6SL3243-0BB30-1PA3 G120 CU230P-2 DP
- Điều khiển đa dạng: Hỗ trợ nhiều chế độ điều khiển (V/f, vector, sensorless vector) phù hợp với nhiều loại động cơ và ứng dụng.
- Tích hợp chức năng an toàn: Đảm bảo an toàn cho người vận hành và thiết bị (STO, SS1).
- Truyền thông mạnh mẽ: Giao tiếp PROFIBUS DP, dễ dàng tích hợp vào hệ thống tự động hóa.
- Tiết kiệm năng lượng: Các chế độ ECO, tối ưu hóa hiệu suất sử dụng điện.
- Dễ dàng cấu hình và cài đặt: Phần mềm STARTER, Startdrive thân thiện, trực quan.
- Chẩn đoán lỗi thông minh: Nhanh chóng phát hiện và khắc phục sự cố.
- Chức năng ứng dụng đặc biệt: Tích hợp sẵn các chức năng điều khiển cho bơm, quạt, máy nén…
- Tùy chọn mở rộng: Kết nối với các module mở rộng để tăng cường tính năng.
4. Hướng Dẫn Kết Nối 6SL3243-0BB30-1PA3 G120 CU230P-2 DP Với Phần Mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER hoặc Startdrive (TIA Portal).
- Cáp kết nối: Cáp USB (cho kết nối trực tiếp) hoặc cáp PROFIBUS (cho kết nối qua mạng).
- Bộ nguồn 24VDC (nếu cần).
Kết nối phần cứng:
- Kết nối cáp truyền thông giữa CU230P-2 DP và máy tính.
- Cấp nguồn cho CU230P-2 DP (nếu cần).
Khởi động phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo project mới hoặc mở project đã có.
Thêm thiết bị:
- Chọn “Add new device” (Thêm thiết bị mới).
- Chọn dòng biến tần SINAMICS G120.
- Chọn Control Unit CU230P-2 DP (6SL3243-0BB30-1PA3).
Cấu hình kết nối:
- Chọn giao thức truyền thông (PROFIBUS DP).
- Cài đặt địa chỉ PROFIBUS (nếu cần).
Kết nối online:
Click “Go online” để kết nối với biến tần.
Tải cấu hình:
Download cấu hình từ máy tính xuống biến tần
5. Cách Lập Trình 6SL3243-0BB30-1PA3 G120 CU230P-2 DP
Chọn chế độ điều khiển:
- V/f: Đơn giản, phù hợp với tải không đổi.
- Vector: Điều khiển chính xác moment và tốc độ.
- Sensorless vector: Không cần cảm biến tốc độ.
Cài đặt thông số động cơ:
Điện áp định mức, dòng điện định mức, tần số định mức, tốc độ định mức…
Cài đặt thông số ứng dụng:
Giới hạn tốc độ, thời gian tăng/giảm tốc, các chế độ bảo vệ…
Tạo chương trình điều khiển (nếu cần):
Sử dụng các khối hàm (function blocks) có sẵn hoặc tự viết chương trình.
Kiểm tra và chạy thử:
- Kiểm tra các thông số cài đặt, kết nối.
- Chạy thử ở chế độ không tải, sau đó tăng dần tải.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3243-0BB30-1PA3 G120 CU230P-2 DP
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng | Tải quá lớn, thời gian tăng tốc quá ngắn, thông số động cơ sai. | Kiểm tra tải, tăng thời gian tăng tốc, kiểm tra thông số động cơ. |
| F0003 | Quá áp | Điện áp nguồn quá cao, hãm tái sinh không hoạt động. | Kiểm tra điện áp nguồn, kiểm tra bộ hãm tái sinh (nếu có). |
| F0004 | Thấp áp | Điện áp nguồn quá thấp, mất pha. | Kiểm tra điện áp nguồn, kiểm tra cầu chì. |
| F0070 | Lỗi truyền thông | Cáp kết nối lỏng, địa chỉ PROFIBUS sai, lỗi cấu hình. | Kiểm tra cáp kết nối, kiểm tra địa chỉ PROFIBUS, kiểm tra cấu hình. |
| F0101 | Lỗi bộ nhớ | Lỗi phần cứng. | Liên hệ với bộ phận hỗ trợ kỹ thuật của Siemens hoặc thanhthienphu.vn. |
