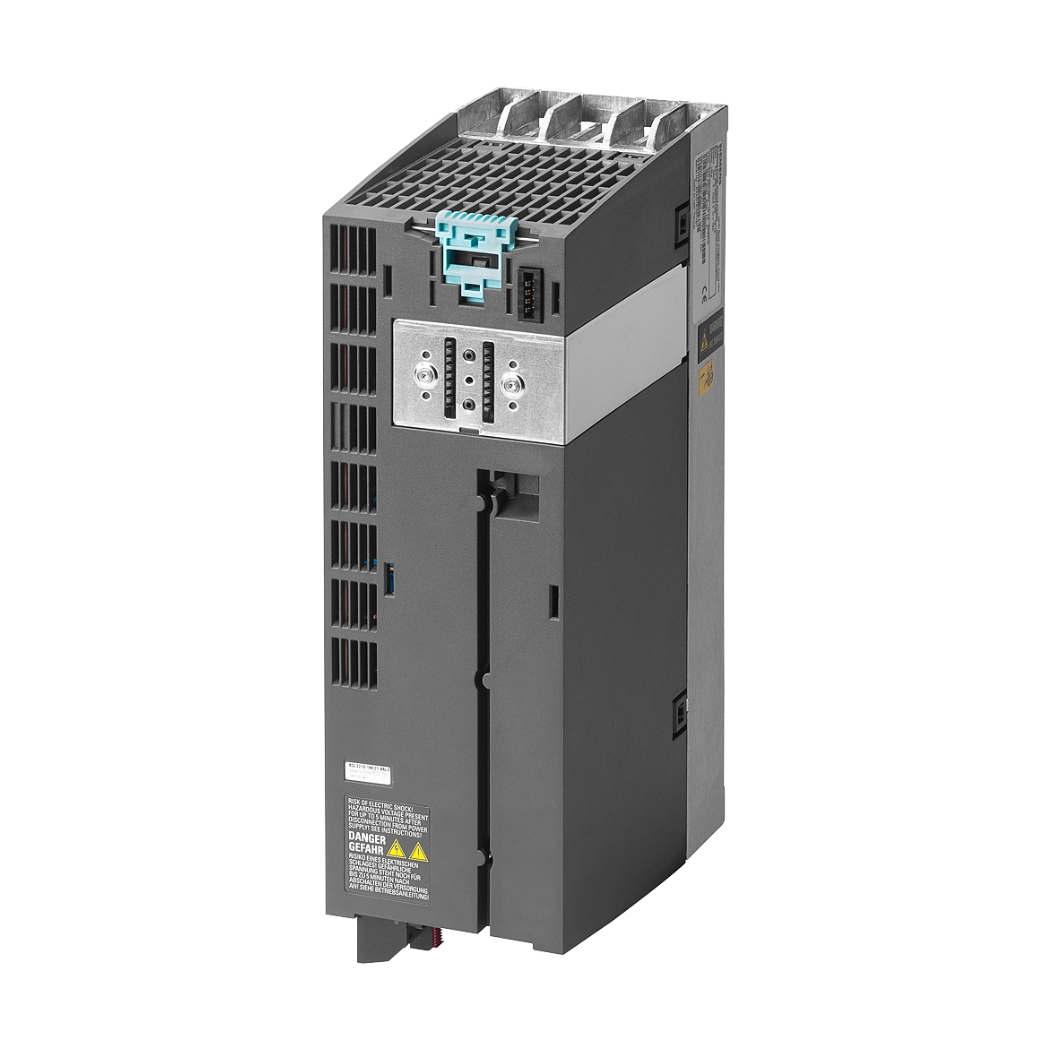

6SL3210-1NE11-3UG1 G120 PM230 3AC 0.37kW

6SL3210-1NE11-3UG1 G120 PM230 3AC 0.37kW, bộ biến tần mạnh mẽ và linh hoạt từ Siemens, chính là giải pháp hoàn hảo để nâng cao hiệu suất, tiết kiệm năng lượng và đảm bảo an toàn cho hệ thống điện của bạn.

Tại thanhthienphu.vn, chúng tôi tự hào mang đến cho quý kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp giải pháp truyền động tối ưu, giúp bạn vượt qua mọi thách thức trong sản xuất và vận hành.

1. Thông Tin Chi Tiết Về 6SL3210-1NE11-3UG1 G120 PM230 3AC 0.37kW

2. Cấu Tạo 6SL3210-1NE11-3UG1 G120 PM230 3AC 0.37kW

• Khối công suất (Power Module): Là trái tim của biến tần, thực hiện chức năng chính là chuyển đổi điện áp và tần số để điều khiển tốc độ động cơ. Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, khối công suất PM230 đảm bảo hiệu suất cao, tổn thất điện năng thấp và khả năng chịu tải tốt.
• Khối điều khiển (Control Unit): Bộ não của biến tần, xử lý các tín hiệu đầu vào/ra, thực hiện các thuật toán điều khiển và giao tiếp với các thiết bị khác. Khối điều khiển có thể được lựa chọn tùy theo nhu cầu ứng dụng, với các tùy chọn như CU230P-2, CU240E-2, CU250S-2.
• Bộ lọc EMC (Electromagnetic Compatibility): Giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị khác trong hệ thống.
• Quạt làm mát: Đảm bảo nhiệt độ hoạt động của biến tần luôn trong phạm vi cho phép, kéo dài tuổi thọ của các linh kiện.
• Bảng điều khiển (Operator Panel): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và điều khiển biến tần một cách dễ dàng. Có thể lựa chọn các loại bảng điều khiển khác nhau như BOP-2 (Basic Operator Panel), IOP-2 (Intelligent Operator Panel).
• Các cổng kết nối: Bao gồm các cổng kết nối nguồn, kết nối động cơ, kết nối tín hiệu điều khiển và kết nối mạng truyền thông (như PROFINET, PROFIBUS, USS, Modbus RTU).
• Vỏ bảo vệ: Vỏ ngoài thiết kế theo chuẩn IP20 bảo vệ thiết bị khỏi sự tác động của bụi.

3. Các Tính Năng Chính Của 6SL3210-1NE11-3UG1 G120 PM230 3AC 0.37kW

Điều khiển V/f và Vector không cảm biến:

• V/f: Chế độ điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men xoắn.
• Vector không cảm biến: Chế độ điều khiển cao cấp, sử dụng các thuật toán phức tạp để ước lượng tốc độ và vị trí của rotor, cho phép điều khiển chính xác tốc độ và mô-men xoắn ngay cả khi không có cảm biến phản hồi.

Chức năng tiết kiệm năng lượng ECO:

Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng, giảm thiểu chi phí điện năng.

Chức năng bảo vệ động cơ toàn diện:

• Bảo vệ quá tải: Ngăn ngừa động cơ hoạt động quá tải, gây hư hỏng.
• Bảo vệ quá nhiệt: Đảm bảo nhiệt độ động cơ luôn trong phạm vi an toàn.
• Bảo vệ quá dòng: Ngăn ngừa dòng điện vượt quá giới hạn cho phép.
• Bảo vệ quá áp/thấp áp: Đảm bảo điện áp cung cấp cho động cơ luôn ổn định.
• Bảo vệ mất pha: Phát hiện và xử lý khi có sự cố mất pha nguồn.
• Bảo vệ chạm đất: Ngăn ngừa nguy cơ điện giật.

Chức năng hãm:

• Hãm động năng (Dynamic Braking): Sử dụng điện trở hãm để tiêu tán năng lượng, giúp động cơ dừng nhanh chóng.
• Hãm DC (DC Injection Braking): Đưa dòng điện một chiều vào cuộn dây stator để tạo ra lực hãm.
• Hãm tái sinh (Regenerative Braking): Trả năng lượng về lưới điện khi động cơ giảm tốc, tiết kiệm năng lượng (tùy chọn).

4. Hướng Dẫn Kết Nối 6SL3210-1NE11-3UG1 G120 PM230 3AC 0.37kW Với Phần Mềm

Kết nối phần cứng:

• Kết nối nguồn: Cấp nguồn cho biến tần theo đúng sơ đồ đấu nối.
• Kết nối động cơ: Kết nối động cơ với biến tần theo đúng sơ đồ đấu nối.
• Kết nối cáp: Kết nối cáp USB hoặc Ethernet từ máy tính đến biến tần.

Cài đặt phần mềm (nếu chưa có):

• STARTER: Tải và cài đặt phần mềm STARTER từ trang web của Siemens.
• Startdrive: Tích hợp sẵn trong TIA Portal, bạn cần cài đặt TIA Portal trước.

Kết nối phần mềm với biến tần:

• Mở phần mềm: Khởi động STARTER hoặc Startdrive.
• Tạo dự án mới: Tạo một dự án mới hoặc mở dự án hiện có.
• Thêm thiết bị: Thêm biến tần 6SL3210-1NE11-3UG1 vào dự án. Bạn có thể chọn thiết bị từ danh sách hoặc quét tự động.
• Thiết lập kết nối: Chọn loại kết nối (USB hoặc Ethernet) và cấu hình địa chỉ IP (nếu sử dụng Ethernet).
• Kết nối: Nhấn nút kết nối để thiết lập kết nối giữa phần mềm và biến tần.

Cài đặt thông số:

Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:

• Cài đặt thông số cơ bản: Điện áp, dòng điện, tần số, công suất, chế độ điều khiển…
• Cài đặt thông số nâng cao: Thời gian tăng/giảm tốc, giới hạn dòng điện, các chức năng bảo vệ…
• Cài đặt thông số ứng dụng: Điều khiển PID, điều khiển bơm/quạt…

Giám sát hoạt động:

Phần mềm cho phép bạn theo dõi các thông số hoạt động của biến tần và động cơ trong thời gian thực, như:

• Tốc độ: Hiển thị tốc độ thực tế của động cơ.
• Dòng điện: Hiển thị dòng điện tiêu thụ của động cơ.
• Điện áp: Hiển thị điện áp cung cấp cho động cơ.
• Mô-men xoắn: Hiển thị mô-men xoắn của động cơ.
• Trạng thái lỗi: Hiển thị các lỗi nếu có.

5. Cách Lập Trình 6SL3210-1NE11-3UG1 G120 PM230 3AC 0.37kW

Quy trình lập trình cơ bản (ví dụ sử dụng STARTER):

Kết nối:

Kết nối biến tần với máy tính và mở phần mềm STARTER.

Tạo dự án mới:

Tạo một dự án mới và thêm biến tần 6SL3210-1NE11-3UG1 vào dự án.

Cài đặt thông số cơ bản:

• Chọn chế độ điều khiển: V/f hoặc Vector không cảm biến.
• Cài đặt thông số động cơ: Điện áp định mức, dòng điện định mức, tần số định mức, công suất định mức, hệ số công suất…
• Cài đặt thông số biến tần: Điện áp nguồn, tần số nguồn…

Cài đặt thông số ứng dụng:

• Thời gian tăng/giảm tốc: Thời gian để động cơ đạt tốc độ đặt và thời gian để động cơ dừng lại.
• Giới hạn dòng điện: Giới hạn dòng điện tối đa cho phép để bảo vệ động cơ.
• Các chức năng bảo vệ: Bật/tắt các chức năng bảo vệ quá tải, quá nhiệt, quá dòng, quá áp/thấp áp, mất pha, chạm đất.
• Điều khiển PID (nếu cần): Cài đặt các thông số của bộ điều khiển PID.

Lưu và tải cấu hình:

Lưu cấu hình vào biến tần.

Chạy thử:

Chạy thử biến tần và kiểm tra hoạt động của động cơ.

Điều chỉnh (nếu cần):

Điều chỉnh các thông số để đạt được hiệu suất mong muốn.

6. Khắc Phục Một Số Lỗi Thường Gặp Trên Biến Tần 6SL3210-1NE11-3UG1

F0001 (Overcurrent):

Nguyên nhân:

Dòng điện vượt quá giới hạn cho phép. Có thể do tải quá lớn, động cơ bị kẹt, ngắn mạch đầu ra, thông số cài đặt không đúng.

Khắc phục:

• Kiểm tra tải và đảm bảo không quá tải.
• Kiểm tra động cơ và đảm bảo không bị kẹt.
• Kiểm tra dây dẫn và đảm bảo không có ngắn mạch.
• Kiểm tra thông số cài đặt và điều chỉnh nếu cần.

F0002 (Overvoltage):

Nguyên nhân:

Điện áp DC-link vượt quá giới hạn cho phép. Có thể do điện áp nguồn quá cao, hãm tái sinh không hoạt động, thông số cài đặt không đúng.

Khắc phục:

• Kiểm tra điện áp nguồn và đảm bảo trong phạm vi cho phép.
• Kiểm tra chức năng hãm tái sinh (nếu có) và đảm bảo hoạt động bình thường.
• Kiểm tra thông số cài đặt và điều chỉnh nếu cần.

F0003 (Undervoltage):

Nguyên nhân:

Điện áp DC-link thấp hơn giới hạn cho phép. Có thể do điện áp nguồn quá thấp, mất pha nguồn, sự cố nguồn.

Khắc phục:

• Kiểm tra điện áp nguồn và đảm bảo trong phạm vi cho phép.
• Kiểm tra các pha nguồn và đảm bảo không bị mất pha.
• Kiểm tra bộ chỉnh lưu và đảm bảo hoạt động bình thường.

F0004 (Inverter Overtemperature):

Nguyên nhân:

Nhiệt độ biến tần vượt quá giới hạn cho phép. Có thể do quạt làm mát không hoạt động, môi trường quá nóng, thông gió kém.

Khắc phục:

• Kiểm tra quạt làm mát và đảm bảo hoạt động bình thường.
• Đảm bảo môi trường xung quanh biến tần không quá nóng.
• Cải thiện thông gió cho biến tần.

F0005 (Inverter I2t):

Nguyên nhân:

Biến tần bị quá tải.

Khắc phục:

Giảm tải hoặc tăng kích thước biến tần.
