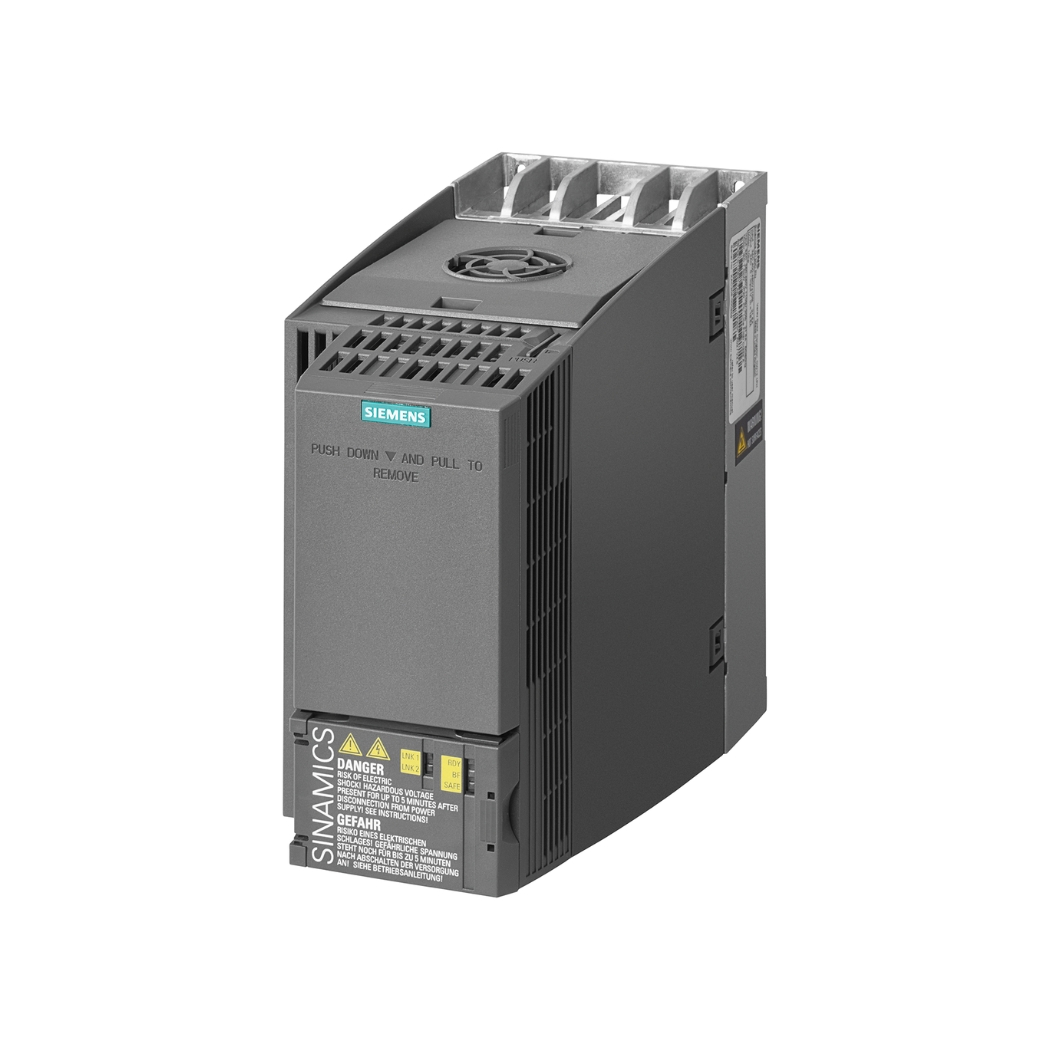

6SL3210-1KE14-3AP2 – Biến tần G120C 3P 1.5kW Siemens

6SL3210-1KE14-3AP2 Siemens G120C 3P 1.5kW: Giải pháp điều khiển động cơ 3 pha 1.5kW tối ưu hiệu suất và độ tin cậy từ thanhthienphu.vn, mở ra kỷ nguyên mới cho hệ thống tự động hóa của bạn.

Khám phá ngay bộ biến tần Siemens mạnh mẽ, nhỏ gọn và tiết kiệm năng lượng, được thiết kế đặc biệt cho các kỹ sư và chuyên gia kỹ thuật như bạn, giúp nâng tầm hiệu quả sản xuất và đảm bảo vận hành ổn định.

1. Thông tin chi tiết về sản phẩm 6SL3210-1KE14-3AP2

2. Khám phá cấu tạo tinh vi của biến tần 6SL3210-1KE14-3AP2

• Vỏ bảo vệ (Enclosure): Được làm từ vật liệu nhựa polycarbonate chắc chắn, đạt cấp bảo vệ IP20, giúp bảo vệ các linh kiện điện tử bên trong khỏi bụi bẩn và các vật thể rắn có kích thước lớn hơn 12.5mm. Thiết kế vỏ cũng tối ưu cho việc gắn trên thanh DIN rail hoặc bắt vít trực tiếp vào mặt tủ điện, mang lại sự linh hoạt tối đa trong lắp đặt.
• Module Công suất (Power Module – PM): Đây là phần cốt lõi, chứa các linh kiện công suất như cầu chỉnh lưu, bus DC với tụ điện dung lượng cao và bộ nghịch lưu IGBT (Insulated Gate Bipolar Transistor). Siemens sử dụng các linh kiện bán dẫn công suất chất lượng cao, có khả năng chịu dòng và áp tốt, đảm bảo hiệu suất chuyển đổi năng lượng cao và tổn hao nhiệt thấp. Tụ điện DC bus có tuổi thọ cao, góp phần vào sự ổn định lâu dài của biến tần.
• Module Điều khiển (Control Unit – CU): Là bộ não của biến tần, chứa vi xử lý mạnh mẽ thực hiện các thuật toán điều khiển (V/f, Vector SLVC), xử lý tín hiệu vào/ra, quản lý truyền thông và thực thi các chức năng bảo vệ. Module điều khiển trên G120C được thiết kế để dễ dàng tháo lắp (nếu cần nâng cấp hoặc thay thế), tăng tính linh hoạt và khả năng bảo trì.
• Hệ thống Tản nhiệt (Cooling System): Với công suất 1.5kW, 6SL3210-1KE14-3AP2 được trang bị hệ thống tản nhiệt hiệu quả. Bao gồm một khối tản nhiệt (heatsink) bằng nhôm lớn phía sau và thường đi kèm quạt làm mát (tùy model hoặc tùy chọn) để đảm bảo nhiệt độ hoạt động của các linh kiện công suất luôn trong giới hạn an toàn, ngay cả khi hoạt động liên tục ở tải định mức hoặc trong điều kiện quá tải ngắn hạn. Thiết kế luồng khí được tính toán kỹ lưỡng để tối ưu hiệu quả làm mát và giảm thiểu tích tụ bụi bẩn.
• Các cổng kết nối (Terminals): Các terminal đấu nối dây động lực (nguồn vào, ra động cơ) và dây điều khiển (DI/DO, AI/AO, truyền thông) được bố trí rõ ràng, khoa học, dễ dàng tiếp cận và thao tác. Sử dụng các cọc đấu dây dạng vít hoặc kẹp lò xo (tùy phiên bản) chắc chắn, đảm bảo tiếp xúc điện tốt và an toàn.
• Màn hình và Giao diện Vận hành (Operator Panel – Tùy chọn): Mặc dù G120C được thiết kế để tối ưu chi phí, nó vẫn hỗ trợ kết nối với các giao diện vận hành như BOP-2 (Basic Operator Panel) hoặc IOP-2 (Intelligent Operator Panel). Các giao diện này giúp người dùng dễ dàng cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi trực tiếp tại biến tần mà không cần máy tính.

3. Những tính năng ưu việt làm nên sự khác biệt của 6SL3210-1KE14-3AP2

Hiệu suất Vượt trội và Tiết kiệm Năng lượng Tối ưu:

• Điều khiển Vector không cảm biến (SLVC): Cho phép điều khiển mô-men xoắn chính xác và đáp ứng động tốt hơn so với điều khiển V/f truyền thống, ngay cả ở tốc độ thấp, mà không cần encoder. Điều này đặc biệt hữu ích cho các ứng dụng yêu cầu mô-men khởi động cao hoặc điều khiển tốc độ chính xác như băng tải, máy trộn.
• Chế độ ECO (V/f ECO): Tự động điều chỉnh từ thông trong động cơ dựa trên tải thực tế, giảm tổn hao năng lượng đáng kể khi động cơ vận hành non tải hoặc tải nhẹ. Theo các nghiên cứu về ứng dụng biến tần trong công nghiệp, việc sử dụng chế độ tiết kiệm năng lượng có thể giúp giảm tiêu thụ điện từ 20% đến 70% cho các ứng dụng bơm và quạt ly tâm.
• Chức năng Ngủ đông (Hibernation): Tự động dừng biến tần và động cơ khi nhu cầu tải giảm xuống dưới ngưỡng cài đặt (ví dụ: áp suất đường ống đã đạt) và tự khởi động lại khi có yêu cầu, giúp tiết kiệm năng lượng tối đa trong thời gian chờ.

Thiết kế Nhỏ gọn và Linh hoạt Tối đa:

• Kích thước Tối ưu (Compact Size): Với kích thước chỉ 73 x 173 x 178 mm (Size FSA), G120C 1.5kW là một trong những biến tần nhỏ gọn nhất trong phân khúc công suất này. Điều này cho phép lắp đặt dễ dàng trong các tủ điện chật hẹp, tiết kiệm không gian quý giá trong nhà máy hoặc công trình.
• Lắp đặt Sát nhau (Side-by-Side): Thiết kế tản nhiệt thông minh cho phép lắp đặt nhiều biến tần G120C sát cạnh nhau mà không cần khoảng hở lớn, giúp tối ưu hóa mật độ lắp đặt trong tủ điện.
• Lắp đặt linh hoạt: Có thể lắp đặt trên thanh DIN rail hoặc bắt vít trực tiếp lên bảng tủ điện.

Vận hành và Cài đặt Đơn giản, Thân thiện:

• Giao diện Tham số Trực quan: Cấu trúc tham số rõ ràng, logic, dễ hiểu đối với cả người mới bắt đầu.
• Phần mềm Cấu hình Mạnh mẽ: Hỗ trợ cấu hình, giám sát và chẩn đoán lỗi dễ dàng qua phần mềm STARTER (standalone) hoặc Startdrive (tích hợp trong TIA Portal). Giao diện đồ họa, chức năng wizard hướng dẫn từng bước giúp việc commissioning trở nên nhanh chóng và chính xác.
• Sao lưu và Phục hồi Thông số: Dễ dàng sao lưu bộ thông số qua phần mềm hoặc thẻ nhớ (khi dùng IOP-2), giúp tiết kiệm thời gian khi thay thế biến tần hoặc cài đặt cho nhiều thiết bị giống nhau.

Độ Tin cậy Huyền thoại và Bền bỉ Vượt trội:

• Chất lượng Siemens: Sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt của Đức, sử dụng linh kiện cao cấp, đảm bảo tuổi thọ hoạt động lâu dài và ổn định.
• Thiết kế Chắc chắn: Vỏ máy cứng cáp, bo mạch được phủ lớp bảo vệ chống ẩm, chống bụi bẩn (conformal coating), tăng cường khả năng chống chịu trong môi trường công nghiệp khắc nghiệt.
• Dải Nhiệt độ Hoạt động Rộng: Hoạt động tin cậy trong khoảng nhiệt độ từ -10°C đến +60°C (có giảm công suất trên 40°C).

An toàn Tích hợp, Bảo vệ Toàn diện:

• Chức năng STO (Safe Torque Off): Tích hợp sẵn chức năng an toàn STO đạt chuẩn SIL 2 / PL d, cho phép ngắt mô-men xoắn động cơ một cách an toàn mà không cần dùng contactor công suất phụ, giúp đơn giản hóa thiết kế hệ thống an toàn, giảm chi phí và tăng độ tin cậy. Đây là một yêu cầu ngày càng quan trọng trong các tiêu chuẩn an toàn máy móc hiện đại.
• Chức năng Bảo vệ Đa dạng: Tích hợp đầy đủ các chức năng bảo vệ biến tần và động cơ: quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ (qua cảm biến PTC/KTY hoặc tính toán I2t), mất pha ngõ vào/ra, chạm đất…

Khả năng Kết nối Mạng Mạnh mẽ:

• Giao tiếp Tích hợp: Phiên bản 6SL3210-1KE14-3AP2 (AP) tích hợp sẵn cổng RS485 hỗ trợ giao thức USS và Modbus RTU, cho phép kết nối dễ dàng với PLC Siemens S7-200 SMART, S7-1200 (qua module CM 1241) hoặc các hệ thống điều khiển/giám sát khác hỗ trợ Modbus RTU.
• Khả năng Mở rộng: Mặc dù phiên bản AP không có sẵn PROFINET/PROFIBUS, dòng G120C nói chung cung cấp các phiên bản tích hợp sẵn các giao thức mạng công nghiệp phổ biến này (PN, DP), đáp ứng nhu cầu tích hợp sâu vào các hệ thống tự động hóa lớn và phức tạp. Điều này mang lại sự linh hoạt cho việc lựa chọn phiên bản phù hợp nhất với hạ tầng hiện có hoặc kế hoạch nâng cấp trong tương lai.

4. Hướng dẫn chi tiết kết nối 6SL3210-1KE14-3AP2 Siemens G120C với phần mềm

A. Chuẩn bị:

1. Máy tính: Đã cài đặt phần mềm Siemens TIA Portal với gói Startdrive V15.1 trở lên (khuyến nghị phiên bản mới nhất) hoặc phần mềm STARTER V4.4 trở lên.
2. Biến tần: 6SL3210-1KE14-3AP2 đã được cấp nguồn điều khiển (nếu cần cấu hình offline) hoặc cả nguồn động lực (nếu cần chạy thử).
3. Cáp kết nối: Sử dụng cáp USB loại A sang Mini-B (loại cáp phổ biến cho nhiều thiết bị điện tử). Đảm bảo cáp chất lượng tốt.

B. Các bước kết nối:

1. Kết nối Vật lý:

• Mở nắp che cổng USB trên mặt trước của biến tần G120C (thường nằm gần các terminal điều khiển).
• Cắm đầu Mini-B của cáp USB vào cổng USB trên biến tần.
• Cắm đầu USB loại A vào cổng USB trên máy tính của bạn.
• Windows sẽ tự động nhận diện thiết bị và cài đặt driver nếu cần (thường driver đã được tích hợp sẵn khi cài TIA Portal/STARTER).

2. Khởi động Phần mềm (Ví dụ với TIA Portal – Startdrive):

• Mở phần mềm TIA Portal trên máy tính.
• Tạo một dự án mới (Create new project) hoặc mở một dự án có sẵn (Open existing project).
• Trong cửa sổ Project view, chọn mục Online access ở cây dự án bên trái.
• Mở rộng mục USB/USB interface (hoặc tương tự, tùy thuộc vào phiên bản TIA).

3. Tìm kiếm và Kết nối Biến tần:

• Nhấp đúp vào Update accessible devices (hoặc nút tương tự) trong mục USB interface. Phần mềm sẽ quét tìm các thiết bị Siemens đang kết nối qua cổng USB.
• Sau khi quét xong, biến tần G120C của bạn (thường hiển thị dưới dạng SINAMICS G120C hoặc theo địa chỉ mặc định) sẽ xuất hiện trong danh sách các thiết bị có thể truy cập.
• Nếu biến tần chưa có trong dự án của bạn: Bạn có thể kéo thả thiết bị từ cửa sổ Accessible devices vào mục Devices & networks trong cây dự án để thêm nó vào cấu hình offline.
• Để kết nối trực tuyến: Nhấp chuột phải vào biến tần được tìm thấy trong Accessible devices và chọn Online & diagnostics.

4. Truy cập Trực tuyến và Cấu hình:

• Sau khi kết nối thành công (biểu tượng kết nối chuyển sang màu xanh lá hoặc cam), bạn có thể truy cập vào các chức năng của biến tần.
• Nhấp đúp vào Commissioning trong cây dự án (bên dưới mục biến tần vừa kết nối) để mở giao diện cấu hình.
• Tại đây, bạn có thể sử dụng Commissioning wizard (trình hướng dẫn cài đặt) để cài đặt các thông số cơ bản (loại điều khiển, thông số động cơ, ứng dụng…) hoặc truy cập trực tiếp vào Parameter view để chỉnh sửa từng thông số chi tiết.
• Bạn cũng có thể thực hiện các chức năng Online diagnostics để giám sát trạng thái, xem cảnh báo/lỗi, kiểm tra I/O, hoặc sử dụng Control panel để chạy thử động cơ trực tiếp từ phần mềm.

5. Tải Lên/Tải Xuống Cấu hình:

• Tải lên (Upload): Nếu bạn muốn lấy cấu hình hiện tại từ biến tần về máy tính (ví dụ để sao lưu hoặc phân tích), chọn chức năng Upload from device.
• Tải xuống (Download): Sau khi đã cấu hình xong các thông số trong phần mềm, chọn chức năng Download to device để ghi cấu hình mới vào bộ nhớ của biến tần. Lưu ý: Việc tải xuống sẽ ghi đè cấu hình cũ.

5. Bí quyết lập trình và tối ưu hóa biến tần 6SL3210-1KE14-3AP2

A. Phương pháp Cài đặt Thông số:

• Sử dụng Màn hình BOP-2/IOP-2 (Tùy chọn): Gắn trực tiếp lên biến tần, cho phép cài đặt nhanh các thông số cơ bản, điều khiển và giám sát tại chỗ. Giao diện menu đơn giản, dễ điều hướng.
• Sử dụng Phần mềm STARTER (Miễn phí): Phần mềm độc lập, chuyên dụng cho các dòng biến tần SINAMICS. Cung cấp giao diện đồ họa chi tiết, nhiều công cụ hỗ trợ mạnh mẽ.
• Sử dụng Phần mềm Startdrive (Tích hợp trong TIA Portal): Như đã đề cập ở mục 4, đây là phương pháp được khuyến nghị nếu bạn đang sử dụng hệ sinh thái TIA Portal, mang lại sự đồng bộ và tiện lợi nhất.

B. Các Bước Cài đặt Cơ bản (Sử dụng Startdrive/STARTER làm ví dụ):

Bước 1: Khởi động Nhanh (Quick Commissioning / Wizard):

Đây là cách nhanh nhất để cài đặt các thông số cơ bản. Phần mềm sẽ hỏi bạn về các thông tin chính:

• Ứng dụng (Application Class): Chọn loại tải (Bơm/Quạt, Băng tải, Chung…).
• Thông số Động cơ (Motor Data): Nhập các thông số từ nhãn động cơ (điện áp, dòng điện, tần số, tốc độ định mức, công suất, hệ số cosφ). Việc nhập chính xác thông số động cơ là cực kỳ quan trọng để biến tần bảo vệ và điều khiển động cơ tối ưu.
• Thông số Quan trọng (Important Parameters): Cài đặt giới hạn dòng điện, thời gian tăng tốc (ramp-up time), thời gian giảm tốc (ramp-down time).

Sau khi hoàn thành wizard, biến tần đã có thể chạy cơ bản.

Bước 2: Nhận dạng Động cơ (Motor Identification – Chỉ cần thiết cho SLVC):

• Nếu bạn chọn chế độ điều khiển Vector SLVC (thông số P1300), việc thực hiện nhận dạng động cơ là cần thiết để tối ưu hóa hiệu suất.
• Truy cập vào mục Commissioning -> Motor identification.
• Chọn loại nhận dạng (ví dụ: At standstill – khi đứng yên, hoặc Rotating – khi quay).
• Làm theo hướng dẫn trên màn hình để kích hoạt quá trình. Biến tần sẽ tự động đo các thông số điện của động cơ. Lưu ý: Đảm bảo an toàn khi thực hiện bước này, động cơ có thể quay nhẹ.

Bước 3: Cấu hình Ngõ vào/ra (I/O Configuration):

• Xác định chức năng cho các ngõ vào số (DI): Ví dụ DI0: ON/OFF (Lệnh chạy thuận), DI1: Fault Reset (Xóa lỗi), DI2: Jog (Chạy nhấp)… (Cấu hình qua các thông số P0701, P0702…).
• Xác định chức năng cho các ngõ ra số (DO): Ví dụ DO0: Ready (Biến tần sẵn sàng), DO1: Fault active (Có lỗi)… (Cấu hình qua P0731, P0732…).
• Cấu hình ngõ vào analog (AI) làm tín hiệu đặt tốc độ (Setpoint): Ví dụ AI0 nhận tín hiệu 0-10V từ biến trở hoặc PLC. (Cấu hình qua P0756-P0760).
• Cấu hình ngõ ra analog (AO) để hiển thị tốc độ thực tế hoặc dòng điện: Ví dụ AO0 xuất tín hiệu 0-10V tỷ lệ với tần số ngõ ra. (Cấu hình qua P0771, P0777…).

Bước 4: Cấu hình Nguồn Lệnh và Tốc độ Tham chiếu (Command Source & Setpoint Source):

• Xác định nguồn cấp lệnh Chạy/Dừng: Từ Terminal (DI), từ màn hình BOP/IOP, hay từ mạng truyền thông (Fieldbus). (Thông số P0700).
• Xác định nguồn đặt tốc độ: Từ ngõ vào Analog (AI), từ màn hình BOP/IOP (Fixed frequency), hay từ mạng truyền thông. (Thông số P1000).

Bước 5: Tinh chỉnh các Thông số Vận hành Khác (Tùy chọn):

• Giới hạn Tần số: Đặt tần số tối thiểu (P1080), tần số tối đa (P1082).
• Các tần số cố định (Fixed Frequencies): Cài đặt trước các mức tốc độ cố định, có thể chọn qua các ngõ vào số. (Thông số P1001-P1015).
• Chức năng Hãm DC (DC Braking): Cấu hình thời gian và dòng hãm để dừng động cơ nhanh hơn. (Thông số P1232, P1233).
• Bắt tốc độ động cơ đang quay (Flying Restart): Cho phép biến tần khởi động mượt mà vào một động cơ đang quay tự do. (Thông số P1200).
• Cấu hình bảo vệ: Tinh chỉnh các ngưỡng bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt động cơ (P0640, P0290…).

Bước 6: Lưu Thông số (Save Parameters):

• Sau khi cài đặt, điều quan trọng là phải lưu bộ thông số vào bộ nhớ non-volatile (bộ nhớ không bị mất khi mất điện) của biến tần.
• Trong Startdrive/STARTER, thực hiện lệnh “Copy RAM to ROM” hoặc tương tự.
• Trên BOP/IOP, tìm đến thông số P0971 và đặt giá trị về 1.

6. Giải quyết nhanh chóng một số lỗi thường gặp trên 6SL3210-1KE14-3AP2
