Giảm giá trực tiếp trên đơn hàng 6SL3210-1KE28-4UF1 SINAMICS G120C 45kW, biến tần mạnh mẽ cho các ứng dụng công nghiệp đa dạng, giải pháp tối ưu để nâng cao hiệu suất và tiết kiệm năng lượng.
Thanhthienphu.vn tự hào mang đến cho bạn sản phẩm chất lượng, dịch vụ tận tâm và giải pháp toàn diện, giúp bạn chinh phục mọi thách thức trong sản xuất.

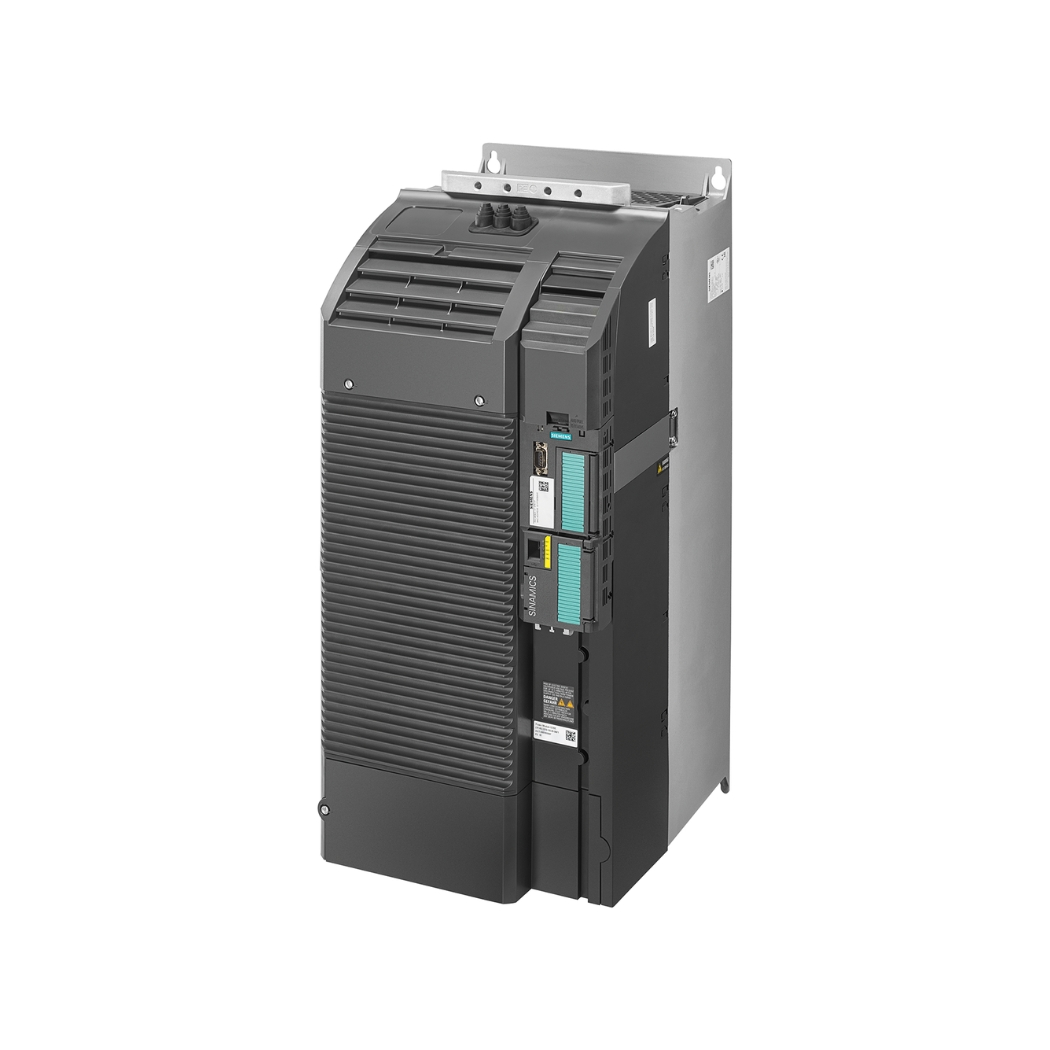

1. Thông Tin Chi Tiết Về 6SL3210-1KE28-4UF1 SINAMICS G120C 45kW
| Đặc Điểm | Chi Tiết |
|---|---|
| Tên sản phẩm | 6SL3210-1KE28-4UF1 SINAMICS G120C 45kW |
| Hãng sản xuất | Siemens |
| Dòng sản phẩm | SINAMICS G120C |
| Công suất | 45kW (60 HP) |
| Điện áp đầu vào | 3 pha 380-480 VAC (-20% / +10%) |
| Tần số đầu vào | 47-63 Hz |
| Điện áp đầu ra | 0 – Điện áp đầu vào |
| Tần số đầu ra | 0-550 Hz (Chế độ Vector), 0-650 Hz (Chế độ V/f) |
| Dòng điện đầu ra | 84A (Tải nặng), 99A (Tải nhẹ) |
| Hiệu suất | Lên đến 98% |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -10°C đến +60°C (Giảm công suất trên 40°C) |
| Kích thước (Cao x Rộng x Sâu) | 472mm x 200mm x 237mm (Kích thước có thể thay đổi tùy theo phiên bản) |
| Trọng lượng | Khoảng 28 kg |
| Tiêu chuẩn | CE, UL, cUL, RCM, EAC, RoHS |
2. Cấu Tạo Của 6SL3210-1KE28-4UF1 SINAMICS G120C 45kW
- Khối công suất (Power Module): Đây là “trái tim” của biến tần, nơi diễn ra quá trình biến đổi năng lượng điện. Khối này bao gồm các IGBT (Insulated-Gate Bipolar Transistor) – các van bán dẫn công suất cao, có khả năng đóng cắt dòng điện lớn với tần số cao, tạo ra điện áp và tần số đầu ra mong muốn.
- Mạch điều khiển (Control Unit): Bộ não của hệ thống. Mạch sử dụng bộ vi xử lý (Microprocessor) mạnh mẽ để thực hiện các thuật toán điều khiển phức tạp, đảm bảo động cơ hoạt động chính xác theo yêu cầu.
- Mạch lọc (Filter): Mạch lọc đầu vào giúp giảm thiểu nhiễu điện từ (EMI) và sóng hài, đảm bảo biến tần không gây ảnh hưởng đến các thiết bị khác trong hệ thống điện. Mạch lọc đầu ra giúp làm mịn dạng sóng điện áp, giảm thiểu tác động tiêu cực đến động cơ và cáp kết nối.
- Mạch bảo vệ (Protection Circuit): Bảo vệ biến tần và động cơ khỏi các sự cố như quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, lỗi chạm đất.
- Giao diện người dùng (User Interface): Bao gồm màn hình hiển thị (BOP – Basic Operator Panel) và các nút bấm, cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động, và xử lý lỗi.
- Khối giao tiếp (Communication Module – Tùy chọn): Cho phép biến tần kết nối với các hệ thống điều khiển và giám sát trung tâm (PLC, SCADA) thông qua các giao thức truyền thông phổ biến như PROFINET, PROFIBUS DP, Modbus RTU.
3. Các Tính Năng Chính Của 6SL3210-1KE28-4UF1 SINAMICS G120C 45kW
- Điều khiển Vector không cảm biến (Sensorless Vector Control – SLVC): Đây là một trong những tính năng đáng chú ý nhất của G120C. SLVC cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần sử dụng cảm biến tốc độ (encoder).
- Điều khiển V/f (Voltage/Frequency Control): Chế độ điều khiển cơ bản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và mô-men xoắn, chẳng hạn như bơm, quạt. G120C cung cấp nhiều đặc tính V/f khác nhau, cho phép tùy chỉnh phù hợp với từng loại tải.
- Tích hợp chức năng an toàn (Safety Integrated): G120C hỗ trợ các chức năng an toàn theo tiêu chuẩn SIL 2 (Safety Integrity Level 2), bao gồm STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely-Limited Speed). Các chức năng này giúp bảo vệ người vận hành và máy móc khỏi các nguy cơ tiềm ẩn..
- Tính năng bảo vệ toàn diện: G120C được trang bị đầy đủ các chức năng bảo vệ, đảm bảo an toàn cho biến tần và động cơ trong mọi tình huống. Các chức năng bảo vệ bao gồm: quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha, lỗi chạm đất, kẹt rotor.
4. Hướng Dẫn Kết Nối 6SL3210-1KE28-4UF1 SINAMICS G120C 45kW Với Phần Mềm
Chuẩn bị:
- Phần mềm: Tải và cài đặt phần mềm STARTER hoặc Startdrive (tích hợp trong TIA Portal) từ trang web của Siemens. Startdrive là phiên bản mới hơn, được khuyến nghị sử dụng.
- Cáp kết nối: Sử dụng cáp USB hoặc cáp Ethernet (nếu biến tần có cổng Ethernet).
- Nguồn cấp: Đảm bảo biến tần đã được cấp nguồn và đang ở trạng thái sẵn sàng.
Kết nối vật lý:
- Kết nối USB: Cắm một đầu cáp USB vào cổng USB trên biến tần (thường nằm phía sau BOP hoặc IOP), đầu còn lại cắm vào máy tính.
- Kết nối Ethernet: Cắm cáp Ethernet vào cổng Ethernet trên biến tần và cổng Ethernet trên máy tính hoặc switch mạng.
Thiết lập kết nối trong phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo dự án mới (New Project) hoặc mở dự án hiện có.
- Thêm thiết bị (Add Device): Chọn SINAMICS G120C, nhập mã sản phẩm (6SL3210-1KE28-4UF1), và chọn giao thức kết nối (USB hoặc Ethernet).
- Thiết lập địa chỉ IP (nếu sử dụng Ethernet): Đảm bảo địa chỉ IP của biến tần và máy tính nằm trong cùng một dải mạng.
- Kết nối (Go Online): Nhấp vào nút “Go Online” để thiết lập kết nối với biến tần.
Kiểm tra kết nối:
- Nếu kết nối thành công, phần mềm sẽ hiển thị trạng thái của biến tần (Online).
- Bạn có thể xem các thông số, trạng thái hoạt động, và thực hiện các thao tác điều khiển từ phần mềm.
5. Cách Lập Trình 6SL3210-1KE28-4UF1 SINAMICS G120C 45kW
Hướng dẫn lập trình cơ bản bằng Startdrive:
- Kết nối với biến tần.
- Chọn chế độ điều khiển (Control Mode): V/f, SLVC, hoặc Vector có cảm biến.
- Cài đặt thông số động cơ (Motor Data): Nhập các thông số của động cơ (công suất, điện áp, dòng điện, tốc độ định mức,…) hoặc sử dụng chức năng tự động dò thông số.
- Cài đặt thông số ứng dụng (Application Data): Cài đặt các thông số liên quan đến ứng dụng, như thời gian tăng tốc/giảm tốc, giới hạn tốc độ, giới hạn mô-men xoắn,…
- Cấu hình chức năng an toàn (Safety Integrated – nếu có).
- Tải chương trình xuống biến tần (Download).
- Chạy thử (Test Run) và kiểm tra hoạt động của hệ thống.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3210-1KE28-4UF1 SINAMICS G120C 45kW
| Mã Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| F0001 | Quá dòng (Overcurrent) | Đảm bảo tải không bị kẹt, quá tải, hoặc có sự cố ngắn mạch. Đảm bảo các thông số động cơ được cài đặt chính xác. Tăng thời gian tăng tốc/giảm tốc nếu cần thiết. |
| F0002 | Quá áp (Overvoltage) | Đảm bảo điện áp lưới nằm trong phạm vi cho phép. Đảm bảo bộ hãm hoạt động bình thường. Tăng thời gian giảm tốc nếu cần thiết. |
| F0003 | Thấp áp (Undervoltage) | Đảm bảo điện áp lưới không bị sụt áp quá mức. Đảm bảo các kết nối nguồn được chắc chắn. |
| F0004 | Quá nhiệt biến tần (Inverter Overtemperature) | Đảm bảo nhiệt độ môi trường không quá cao. Đảm bảo quạt làm mát hoạt động bình thường. Giảm tải nếu cần thiết. |
| F0005 | Quá nhiệt động cơ (Motor Overtemperature) | Đảm bảo động cơ không bị quá nhiệt. Đảm bảo quạt làm mát động cơ hoạt động bình thường. Giảm tải nếu cần thiết. Đảm bảo thông số này được cài đặt chính xác. |
| F0070 | Lỗi truyền thông (Communication Fault) | Đảm bảo cáp kết nối được cắm chắc chắn và không bị hỏng. Đảm bảo các thông số truyền thông (địa chỉ, tốc độ baud,…) được cài đặt chính xác. Đảm bảo thiết bị truyền thông khác (PLC, máy tính,…) hoạt động bình thường. |
| A0501 | Cảnh báo quá dòng (Overcurrent Warning) | Tương tự như F0001, nhưng lỗi này chỉ là cảnh báo, biến tần vẫn có thể hoạt động. |
| A0700 | Cảnh báo lỗi truyền thông (Communication Warning) | Tương tự như F0070, nhưng lỗi này chỉ là cảnh báo, biến tần vẫn có thể hoạt động. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
thanhthienphu.vn không chỉ cung cấp sản phẩm chính hãng, chất lượng cao mà còn mang đến dịch vụ tư vấn chuyên nghiệp, tận tâm, giúp bạn lựa chọn giải pháp phù hợp nhất với nhu cầu và ngân sách của mình.
Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn và trải nghiệm giải pháp biến tần SINAMICS G120C 45kW:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục thành công!
