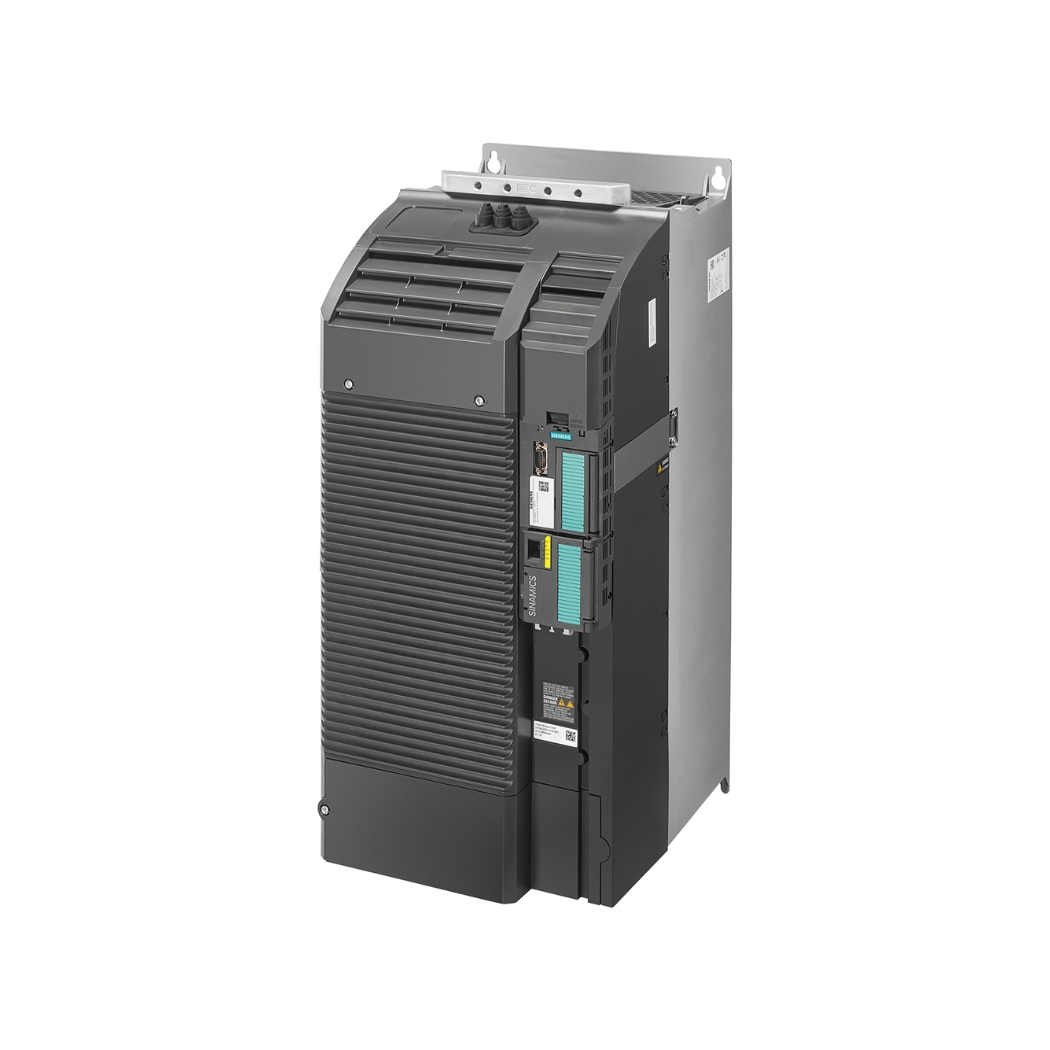

6SL3210-1KE24-4UF1 SINAMICS G120C 22kW, biến tần mạnh mẽ, giải pháp tối ưu cho các ứng dụng điều khiển động cơ trong công nghiệp, đã có mặt tại thanhthienphu.vn, sẵn sàng nâng tầm hiệu suất hệ thống của bạn.
thanhthienphu.vn mang đến cho bạn sự an tâm tuyệt đối về chất lượng, nguồn gốc sản phẩm, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, giúp bạn khai thác tối đa tiềm năng của bộ biến tần ưu việt này.
1. Thông Tin Chi Tiết Về 6SL3210-1KE24-4UF1 SINAMICS G120C 22kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1KE24-4UF1 |
| Dòng sản phẩm | SINAMICS G120C |
| Công suất định mức | 22 kW (30 HP) |
| Điện áp đầu vào | 3 pha 380-480 V AC (-20%/+10%) |
| Tần số đầu vào | 47-63 Hz |
| Dòng điện đầu ra định mức | 45 A |
| Dải tần số đầu ra | 0-650 Hz |
| Chế độ điều khiển | V/f, Vector không cảm biến (SLVC), Vector có cảm biến (có thể tùy chọn thêm) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường hoạt động | -10°C đến +40°C (không giảm công suất), lên đến +60°C (có giảm công suất) |
| Độ ẩm môi trường hoạt động | < 95% (không ngưng tụ) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, USS/Modbus RTU, CANopen (tùy chọn) |
| Chức năng an toàn tích hợp | STO (Safe Torque Off) SIL 2 theo IEC 61508, PL d theo ISO 13849-1 |
2. Cấu Tạo 6SL3210-1KE24-4UF1 SINAMICS G120C 22kW
SINAMICS G120C 22kW được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:
- Khối công suất: Chứa các linh kiện bán dẫn công suất (IGBT) để biến đổi điện áp và tần số, cung cấp năng lượng cho động cơ.
- Khối điều khiển: Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị ngoại vi.
- Khối giao tiếp: Cho phép kết nối với các hệ thống điều khiển và mạng truyền thông công nghiệp như PROFINET, PROFIBUS…
- Tản nhiệt: Giúp duy trì nhiệt độ hoạt động ổn định của các linh kiện bên trong, đảm bảo độ bền và hiệu suất của biến tần.
- Bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
- Bảng điều khiển (BOP-2, tùy chọn): Giao diện người dùng trực quan, cho phép cài đặt thông số, giám sát trạng thái hoạt động và chẩn đoán lỗi.
3. Các Tính Năng Chính Của 6SL3210-1KE24-4UF1 SINAMICS G120C 22kW
Điều Khiển Linh Hoạt, Đáp Ứng Mọi Yêu Cầu:
- Chế độ điều khiển V/f: Đơn giản, dễ sử dụng, phù hợp cho các ứng dụng không yêu cầu độ chính xác cao.
- Chế độ Vector không cảm biến (SLVC): Điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, tiết kiệm chi phí và tăng độ tin cậy.
- Chế độ Vector có cảm biến (tùy chọn): Điều khiển chính xác cao nhất, đáp ứng các yêu cầu khắt khe về tốc độ và mô-men xoắn.
Tiết Kiệm Năng Lượng, Tối Ưu Hóa Chi Phí:
- Chế độ ECO: Tự động điều chỉnh các thông số để tối ưu hóa hiệu suất năng lượng.
- Chức năng tái tạo năng lượng (tùy chọn): Thu hồi năng lượng phanh của động cơ và trả lại lưới điện, tiết kiệm năng lượng đáng kể.
- Quản lý năng lượng thông minh: Tích hợp các công cụ giám sát và phân tích năng lượng, giúp người dùng theo dõi và tối ưu hóa việc sử dụng điện.
An Toàn Tối Đa, Bảo Vệ Toàn Diện:
- Chức năng STO (Safe Torque Off): Đã được đề cập ở trên.
- Bảo vệ quá dòng, quá áp, quá nhiệt, mất pha…: Đảm bảo an toàn cho biến tần và động cơ trong mọi tình huống.
- Giám sát cách điện: Phát hiện sớm các nguy cơ rò rỉ điện, ngăn ngừa sự cố.
Kết Nối Dễ Dàng, Mở Rộng Linh Hoạt:
Hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến, cho phép tích hợp dễ dàng vào các hệ thống tự động hóa hiện có.
4. Hướng Dẫn Kết Nối 6SL3210-1KE24-4UF1 SINAMICS G120C 22kW Với Phần Mềm
Các Phần Mềm Hỗ Trợ:
- STARTER: Phần mềm cấu hình và cài đặt thông số cho biến tần Siemens, bao gồm cả SINAMICS G120C.
- Startdrive: Tích hợp trong TIA Portal, nền tảng tự động hóa toàn diện của Siemens.
- SINAMICS DCC (Drive Control Chart): Cho phép lập trình các chức năng điều khiển nâng cao bằng sơ đồ khối.
Các Bước Kết Nối Cơ Bản:
- Cài đặt phần mềm: Tải và cài đặt phần mềm STARTER hoặc Startdrive từ trang web của Siemens.
- Kết nối phần cứng: Sử dụng cáp USB hoặc cáp Ethernet để kết nối máy tính với biến tần.
- Thiết lập kết nối: Trong phần mềm, chọn loại biến tần (SINAMICS G120C), cổng giao tiếp và địa chỉ IP (nếu sử dụng kết nối Ethernet).
- Tải dự án: Tạo một dự án mới hoặc mở một dự án hiện có.
- Cấu hình thông số: Điều chỉnh các thông số của biến tần theo yêu cầu của ứng dụng.
- Tải thông số xuống biến tần: Lưu các thay đổi và tải xuống biến tần.
- Kiểm tra hoạt động: Chạy thử và kiểm tra hoạt động của biến tần.
5. Cách Lập Trình 6SL3210-1KE24-4UF1 SINAMICS G120C 22kW
Các Phương Pháp Lập Trình:
- Sử dụng bảng điều khiển BOP-2 (tùy chọn): Phương pháp đơn giản nhất, cho phép cài đặt các thông số cơ bản.
- Sử dụng phần mềm STARTER hoặc Startdrive: Cung cấp giao diện trực quan, cho phép cấu hình và lập trình chi tiết hơn.
- Sử dụng SINAMICS DCC: Cho phép lập trình các chức năng điều khiển phức tạp bằng sơ đồ khối.
Ví Dụ Về Lập Trình Điều Khiển Tốc Độ Động Cơ:
- Chọn chế độ điều khiển: Ví dụ, chọn chế độ V/f.
- Cài đặt thông số động cơ: Nhập các thông số của động cơ như công suất, điện áp, dòng điện, tốc độ định mức…
- Cài đặt thông số điều khiển: Thiết lập tốc độ mong muốn, thời gian tăng/giảm tốc, giới hạn dòng điện…
- Cài đặt các chức năng bảo vệ: Kích hoạt các chức năng bảo vệ quá dòng, quá áp, quá nhiệt…
- Lưu và tải thông số xuống biến tần.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3210-1KE24-4UF1 SINAMICS G120C 22kW
| Mã lỗi | Mô tả lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng | Động cơ bị quá tải, thời gian tăng tốc quá ngắn, điện áp lưới quá thấp, ngắn mạch đầu ra biến tần. | Kiểm tra tải của động cơ, tăng thời gian tăng tốc, kiểm tra điện áp lưới, kiểm tra cáp và động cơ. |
| F0002 | Quá áp | Điện áp lưới quá cao, điện áp DC bus quá cao do quá trình tái tạo năng lượng. | Kiểm tra điện áp lưới, kiểm tra thông số hãm tái sinh. |
| F0003 | Thấp áp | Điện áp lưới quá thấp, mất điện tạm thời. | Kiểm tra điện áp lưới, kiểm tra nguồn cấp. |
| F0004 | Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, tản nhiệt bị bẩn. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, vệ sinh tản nhiệt. |
| F0005 | Quá nhiệt động cơ | Động cơ bị quá tải, thông gió kém, cảm biến nhiệt độ động cơ bị lỗi. | Kiểm tra tải của động cơ, cải thiện thông gió, kiểm tra cảm biến nhiệt độ. |
| F0070 | Lỗi truyền thông | Cáp truyền thông bị lỏng, cấu hình truyền thông không chính xác. | Kiểm tra cáp truyền thông, kiểm tra cấu hình truyền thông. |
7. Liên Hệ thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng trải nghiệm sức mạnh và sự linh hoạt của 6SL3210-1KE24-4UF1 SINAMICS G120C 22kW? Bạn muốn nâng cấp hệ thống của mình, tiết kiệm chi phí và tăng năng suất?
Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn để được tư vấn miễn phí và nhận báo giá tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn?
- Chuyên gia: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu về biến tần Siemens và các ứng dụng công nghiệp.
- Uy tín: Nhà cung cấp thiết bị điện công nghiệp hàng đầu, cam kết chất lượng sản phẩm và dịch vụ.
- Tận tâm: Luôn lắng nghe và hỗ trợ khách hàng tận tình, chu đáo.
- Giải pháp toàn diện: Cung cấp không chỉ sản phẩm mà còn cả giải pháp, dịch vụ kỹ thuật, đào tạo…
- Giá cả cạnh tranh: Chính sách giá tốt nhất thị trường, nhiều ưu đãi hấp dẫn.
thanhthienphu.vn không chỉ bán sản phẩm, chúng tôi trao cho bạn giải pháp và sự an tâm. Hãy để chúng tôi đồng hành cùng bạn trên con đường chinh phục thành công!
