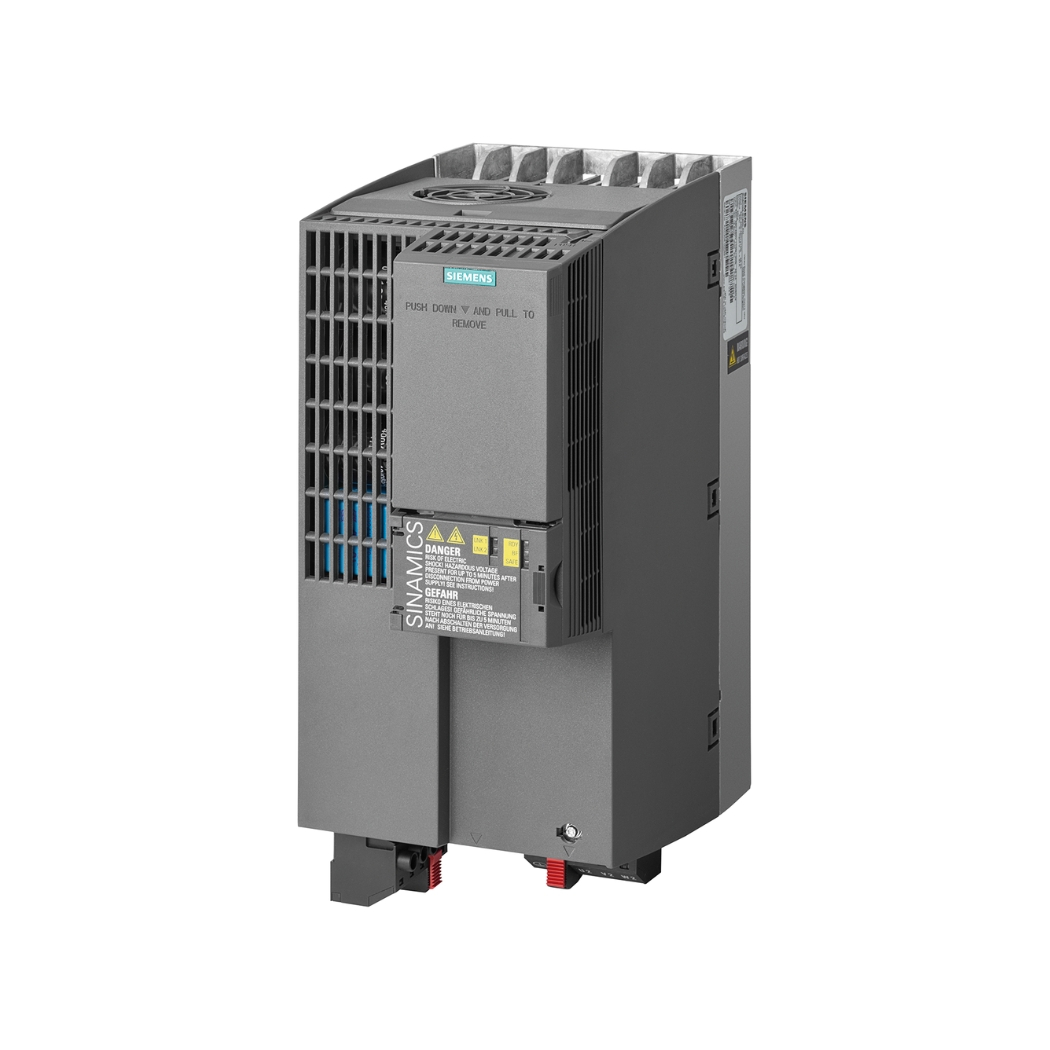

6SL3210-1KE23-8UF1 SINAMICS G120C 18.5kW, bộ biến tần mạnh mẽ từ Siemens, là giải pháp hoàn hảo cho các ứng dụng điều khiển động cơ đòi hỏi hiệu suất cao và độ tin cậy vượt trội trong môi trường công nghiệp.
Sản phẩm này tại thanhthienphu.vn không chỉ giúp tối ưu hóa quy trình sản xuất mà còn tiết kiệm năng lượng đáng kể, mang lại lợi ích kinh tế lâu dài cho doanh nghiệp của bạn.
1. Thông tin chi tiết về 6SL3210-1KE23-8UF1 SINAMICS G120C 18.5kW
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3210-1KE23-8UF1 |
| Dòng sản phẩm | SINAMICS G120C |
| Công suất định mức | 18.5 kW (25 HP) |
| Điện áp đầu vào | 3 pha 380-480 V AC (-20% / +10%) |
| Tần số đầu vào | 47-63 Hz |
| Dòng điện đầu vào định mức | 38 A |
| Điện áp đầu ra | 0 – Điện áp đầu vào |
| Tần số đầu ra | 0-550 Hz (cho điều khiển V/f), 0-200 Hz (cho điều khiển vector) |
| Dòng điện đầu ra định mức | 38 A |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Chế độ điều khiển | V/f, V/f with flux current control (FCC), Sensorless vector control (SLVC), Vector control with encoder feedback |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường hoạt động | -10°C đến +40°C (không giảm công suất), +40°C đến +60°C (giảm công suất) |
| Độ ẩm môi trường hoạt động | <95% (không ngưng tụ) |
| Kích thước (Rộng x Cao x Sâu) | 200 mm x 472 mm x 237 mm |
| Trọng lượng | Khoảng 13.5 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
2. Cấu tạo 6SL3210-1KE23-8UF1 SINAMICS G120C 18.5kW
SINAMICS G120C 18.5kW được thiết kế với cấu trúc mô-đun, bao gồm các thành phần chính sau:
- Khối công suất (Power Module): Chịu trách nhiệm chuyển đổi điện áp AC đầu vào thành điện áp DC và sau đó thành điện áp AC đầu ra với tần số và biên độ có thể điều chỉnh được. Khối này bao gồm các IGBT (Insulated Gate Bipolar Transistor) hiệu suất cao và các linh kiện bảo vệ.
- Khối điều khiển (Control Unit): Là bộ não của biến tần, thực hiện các thuật toán điều khiển, xử lý tín hiệu phản hồi và giao tiếp với các thiết bị bên ngoài. Khối này sử dụng bộ vi xử lý mạnh mẽ và các mạch tích hợp chuyên dụng.
- Giao diện người dùng (Operator Panel): Cho phép người dùng cài đặt thông số, theo dõi trạng thái hoạt động và chẩn đoán lỗi. Giao diện này có thể là màn hình LCD tích hợp hoặc bộ điều khiển từ xa.
- Khối giao tiếp (Communication Module): Hỗ trợ các giao thức truyền thông công nghiệp như PROFINET, PROFIBUS, EtherNet/IP, Modbus TCP, USS, giúp biến tần kết nối với hệ thống điều khiển trung tâm, PLC, HMI và các thiết bị khác.
- Quạt làm mát: Đảm bảo biến tần hoạt động ổn định trong dải nhiệt độ cho phép, tăng tuổi thọ của thiết bị.
3. Các tính năng chính của 6SL3210-1KE23-8UF1 SINAMICS G120C 18.5kW
SINAMICS G120C 18.5kW nổi bật với hàng loạt tính năng tiên tiến, đáp ứng mọi yêu cầu của ứng dụng:
- Điều khiển Vector không cảm biến (SLVC): Cung cấp khả năng điều khiển chính xác tốc độ và mô-men xoắn mà không cần cảm biến tốc độ (encoder), giúp giảm chi phí và đơn giản hóa hệ thống.
- Chế độ điều khiển V/f đa dạng: Bao gồm V/f tuyến tính, V/f bình phương, V/f đa điểm và V/f với điều khiển dòng từ thông (FCC), cho phép tối ưu hóa hiệu suất cho nhiều loại tải khác nhau.
- Tích hợp các chức năng an toàn: Safety Integrated (STO, SS1, SBC), giúp bảo vệ người vận hành và thiết bị, đáp ứng các tiêu chuẩn an toàn quốc tế.
- Chức năng tiết kiệm năng lượng: Chế độ ECO tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất sử dụng năng lượng, giảm thiểu tổn thất điện năng.
- Khả năng kết nối mạng linh hoạt: Hỗ trợ nhiều giao thức truyền thông công nghiệp, dễ dàng tích hợp vào hệ thống tự động hóa hiện có.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo trì: Giảm thiểu không gian lắp đặt, tiết kiệm thời gian và chi phí.
- Chức năng tự động dò thông số động cơ (Auto-tuning): Đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
- Tích hợp bộ lọc EMC: Giảm nhiễu điện từ, đảm bảo sự tương thích điện từ (EMC) với các thiết bị khác trong hệ thống. Theo nghiên cứu của Viện Tiêu chuẩn và Công nghệ Quốc gia Hoa Kỳ (NIST), việc sử dụng bộ lọc EMC có thể giảm thiểu nhiễu điện từ đến 90%.
4. Hướng dẫn kết nối 6SL3210-1KE23-8UF1 SINAMICS G120C 18.5kW với phần mềm
Siemens cung cấp phần mềm STARTER và Startdrive để cấu hình, giám sát và chẩn đoán biến tần SINAMICS G120C. Dưới đây là các bước cơ bản để kết nối biến tần với phần mềm:
Chuẩn bị:
- Cài đặt phần mềm STARTER hoặc Startdrive (tích hợp trong TIA Portal) trên máy tính.
- Sử dụng cáp USB hoặc cáp Ethernet để kết nối máy tính với biến tần. Nếu sử dụng kết nối Ethernet, cần cấu hình địa chỉ IP cho biến tần và máy tính.
Kết nối:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới hoặc mở một dự án hiện có.
- Thêm biến tần vào dự án. Phần mềm sẽ tự động tìm kiếm biến tần được kết nối. Nếu không, bạn có thể thêm biến tần thủ công bằng cách nhập địa chỉ IP hoặc chọn từ danh sách các thiết bị có sẵn.
- Chọn đúng loại biến tần (6SL3210-1KE23-8UF1) và phiên bản firmware.
- Kết nối biến tần và máy tính.
Cấu hình:
- Sau khi kết nối thành công, bạn có thể tải lên cấu hình hiện tại từ biến tần, thay đổi các thông số, tạo cấu hình mới và tải xuống biến tần.
- Sử dụng các công cụ hỗ trợ trong phần mềm để cấu hình các chức năng như điều khiển tốc độ, điều khiển mô-men xoắn, các hàm bảo vệ, giao tiếp mạng…
5. Cách lập trình 6SL3210-1KE23-8UF1 SINAMICS G120C 18.5kW
Biến tần SINAMICS G120C có thể được lập trình thông qua nhiều phương pháp:
- Sử dụng BOP (Basic Operator Panel) hoặc IOP (Intelligent Operator Panel): Các bảng điều khiển này cho phép người dùng truy cập trực tiếp vào các thông số của biến tần và thay đổi chúng một cách dễ dàng.
- Lập trình bằng các khối chức năng có sẵn trong phần mềm STARTER/Startdrive: Các khối chức năng này cung cấp giao diện trực quan và dễ sử dụng để cấu hình các chức năng điều khiển, giám sát và bảo vệ. Người dùng chỉ cần kéo thả các khối chức năng và kết nối chúng với nhau.
- Sử dụng ngôn ngữ lập trình CFC (Continuous Function Chart): CFC là một ngôn ngữ lập trình đồ họa, cho phép người dùng tạo ra các chương trình điều khiển phức tạp bằng cách kết nối các khối chức năng và các biểu thức logic.
6. Khắc phục một số lỗi thường gặp trên 6SL3210-1KE23-8UF1 SINAMICS G120C 18.5kW
Biến tần SINAMICS G120C hiển thị mã lỗi trên màn hình BOP/IOP hoặc trong phần mềm STARTER/Startdrive để thông báo cho người dùng về các sự cố. Dưới đây là một số lỗi thường gặp và cách khắc phục:
- F0001 (Overcurrent): Dòng điện vượt quá giới hạn cho phép. Kiểm tra tải, kiểm tra dây dẫn, kiểm tra thông số động cơ.
- F0002 (Overvoltage): Điện áp DC-link vượt quá giới hạn. Kiểm tra điện áp nguồn, kiểm tra cài đặt phanh hãm (nếu có).
- F0003 (Undervoltage): Điện áp DC-link quá thấp. Kiểm tra điện áp nguồn.
- F0004 (Inverter Overtemperature): Nhiệt độ biến tần quá cao. Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, đảm bảo thông gió tốt.
- F0005 (Motor Overtemperature): Nhiệt độ động cơ quá cao (nếu có cảm biến nhiệt độ). Kiểm tra tải, kiểm tra thông gió động cơ.
- F0071 (Communication Fault): Lỗi giao tiếp. Kiểm tra cáp kết nối, kiểm tra cài đặt giao tiếp.
