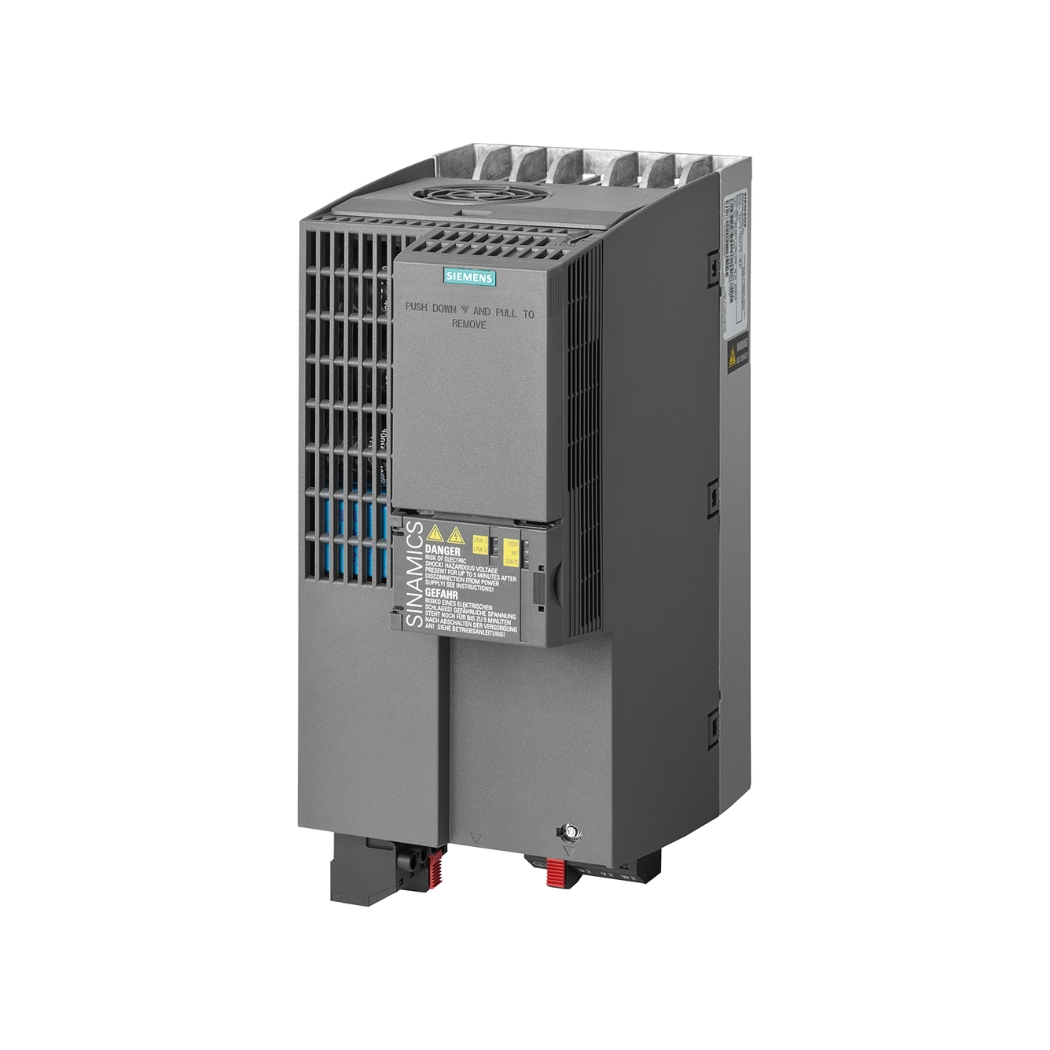

6SL3210-1KE23-2UF1 SINAMICS G120C 15kW, bộ biến tần mạnh mẽ từ Siemens, là giải pháp truyền động tối ưu cho các ứng dụng công nghiệp đòi hỏi hiệu suất cao và độ tin cậy vượt trội, đặc biệt trong các hệ thống điều khiển động cơ không đồng bộ.
thanhthienphu.vn tự hào mang đến cho quý kỹ sư, nhà quản lý kỹ thuật và chủ doanh nghiệp giải pháp đột phá này, giúp nâng tầm năng lực sản xuất và tối ưu hóa chi phí vận hành.
1. Thông Tin Chi Tiết Về 6SL3210-1KE23-2UF1 SINAMICS G120C 15kW
| Đặc tính kỹ thuật | Thông số |
|---|---|
| Mã sản phẩm | 6SL3210-1KE23-2UF1 |
| Dòng sản phẩm | SINAMICS G120C |
| Công suất định mức | 15 kW (20 HP) |
| Điện áp đầu vào | 3 pha 380-480 V AC (+/- 10%) |
| Tần số đầu vào | 47-63 Hz |
| Dòng điện đầu ra định mức | 31.0 A |
| Dải tần số đầu ra | 0-650 Hz |
| Khả năng quá tải | 150% trong 60 giây, 200% trong 3 giây |
| Chế độ điều khiển | V/f, vector không cảm biến (SLVC), vector có cảm biến (FVC) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ môi trường hoạt động | -10°C đến +40°C (không giảm công suất), +40°C đến +60°C (giảm công suất) |
| Kích thước (Cao x Rộng x Sâu) | 275 x 152 x 180 mm |
| Trọng lượng | ~4.8 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RoHS |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, USS, Modbus RTU |
2. Cấu Tạo 6SL3210-1KE23-2UF1 SINAMICS G120C 15kW
SINAMICS G120C 15kW (6SL3210-1KE23-2UF1) không chỉ là một bộ biến tần thông thường, mà là một kiệt tác kỹ thuật được thiết kế tỉ mỉ để đáp ứng những yêu cầu khắt khe nhất của ngành công nghiệp. Bên trong lớp vỏ chắc chắn là một hệ thống phức tạp nhưng được tổ chức một cách khoa học:
- Mô-đun công suất: Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, mô-đun này chịu trách nhiệm chuyển đổi năng lượng điện một cách hiệu quả, đảm bảo dòng điện đầu ra ổn định và giảm thiểu tổn thất năng lượng. Các IGBT được lựa chọn kỹ lưỡng để đảm bảo độ bền và khả năng chịu tải cao.
- Mạch điều khiển: Bộ não của biến tần, mạch điều khiển sử dụng bộ vi xử lý mạnh mẽ để thực hiện các thuật toán điều khiển phức tạp. Nó không chỉ điều khiển tốc độ và mô-men xoắn của động cơ mà còn giám sát liên tục các thông số hoạt động, phát hiện lỗi và bảo vệ hệ thống.
- Bộ lọc EMC (Electromagnetic Compatibility): Để đảm bảo biến tần hoạt động ổn định trong môi trường công nghiệp có nhiều nhiễu điện từ, bộ lọc EMC tích hợp giúp giảm thiểu phát xạ nhiễu và tăng cường khả năng chống nhiễu của thiết bị.
- Hệ thống làm mát: Quạt tản nhiệt hiệu suất cao được sử dụng để duy trì nhiệt độ hoạt động ổn định cho các linh kiện bên trong, đảm bảo biến tần hoạt động liên tục và bền bỉ trong thời gian dài.
- Khối đầu nối và giao tiếp: Dễ dàng kết nối với nguồn điện, động cơ và các thiết bị ngoại vi khác thông qua các khối đầu nối được bố trí khoa học. Các cổng giao tiếp tích hợp (PROFINET, PROFIBUS DP, USS, Modbus RTU) cho phép kết nối với hệ thống điều khiển trung tâm và các thiết bị khác trong mạng lưới tự động hóa.
- Bảng điều khiển (BOP-2): Giao diện người dùng trực quan với màn hình LCD hiển thị rõ ràng các thông số hoạt động, trạng thái lỗi và các thông báo khác. Các nút bấm được bố trí hợp lý giúp người dùng dễ dàng cài đặt, cấu hình và vận hành biến tần.
3. Các Tính Năng Chính Của 6SL3210-1KE23-2UF1 SINAMICS G120C 15kW
SINAMICS G120C 6SL3210-1KE23-2UF1 sở hữu một loạt các tính năng tiên tiến, giúp nâng cao hiệu suất, độ tin cậy và tính linh hoạt cho các ứng dụng công nghiệp:
- Điều khiển vector không cảm biến (SLVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, giúp giảm chi phí và đơn giản hóa hệ thống. Theo nghiên cứu của Siemens, SLVC có thể đạt độ chính xác tốc độ lên đến 0.2% và đáp ứng mô-men xoắn nhanh chóng, phù hợp với các ứng dụng đòi hỏi độ chính xác cao.
- Điều khiển vector có cảm biến (FVC): Sử dụng tín hiệu phản hồi từ encoder gắn trên trục động cơ, FVC cung cấp khả năng điều khiển chính xác tuyệt đối, đáp ứng các yêu cầu khắt khe nhất về tốc độ và vị trí.
- Chế độ điều khiển V/f: Chế độ điều khiển đơn giản và phổ biến, phù hợp với các ứng dụng không yêu cầu độ chính xác cao như bơm, quạt.
- Chức năng an toàn tích hợp: Tích hợp các chức năng an toàn như STO (Safe Torque Off), SS1 (Safe Stop 1), SLS (Safely-Limited Speed), giúp bảo vệ người vận hành và thiết bị khỏi các nguy cơ tiềm ẩn.
- Tích hợp sẵn các chức năng ứng dụng: Bao gồm các chức năng chuyên dụng cho bơm, quạt, máy nén, băng tải, giúp đơn giản hóa quá trình cấu hình và vận hành.
- Khả năng kết nối mạng linh hoạt: Hỗ trợ các giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS DP, USS, Modbus RTU, cho phép tích hợp dễ dàng vào hệ thống tự động hóa.
- Chức năng tiết kiệm năng lượng: Tích hợp các thuật toán tối ưu hóa năng lượng, giúp giảm thiểu tiêu thụ điện năng và chi phí vận hành. Một báo cáo của Hiệp hội Năng lượng Quốc tế (IEA) cho thấy, việc sử dụng biến tần có thể giúp tiết kiệm đến 40% năng lượng trong các ứng dụng bơm và quạt.
- Khởi động mềm: Giúp giảm dòng khởi động, giúp hệ thống vận hành êm ái hơn, kéo dài tuổi thọ thiết bị.
4. Hướng Dẫn Kết Nối 6SL3210-1KE23-2UF1 SINAMICS G120C 15kW Với Phần Mềm
Để khai thác tối đa tiềm năng của SINAMICS G120C 6SL3210-1KE23-2UF1, việc kết nối với phần mềm STARTER hoặc Startdrive là vô cùng quan trọng. Dưới đây là hướng dẫn chi tiết:
Chuẩn bị:
- Tải và cài đặt phần mềm STARTER hoặc Startdrive từ trang web của Siemens.
- Chuẩn bị cáp kết nối phù hợp (ví dụ: cáp USB hoặc cáp Ethernet).
- Đảm bảo biến tần đã được kết nối với nguồn điện và động cơ.
Kết nối phần cứng:
Kết nối cáp từ máy tính đến cổng giao tiếp trên biến tần (ví dụ: cổng USB trên BOP-2 hoặc cổng Ethernet trên CU240E-2).
Thiết lập kết nối trong phần mềm:
- Mở phần mềm STARTER hoặc Startdrive.
- Tạo một dự án mới hoặc mở một dự án hiện có.
- Thêm biến tần vào dự án bằng cách chọn đúng loại biến tần (SINAMICS G120C) và địa chỉ IP hoặc địa chỉ PROFIBUS (nếu sử dụng).
- Thực hiện kết nối với biến tần.
Cấu hình và giám sát:
Sau khi kết nối thành công, bạn có thể sử dụng phần mềm để:
- Cài đặt các thông số hoạt động của biến tần (ví dụ: tốc độ, mô-men xoắn, thời gian tăng/giảm tốc).
- Giám sát các thông số hoạt động thực tế (ví dụ: tốc độ, dòng điện, điện áp, công suất).
- Chẩn đoán lỗi và khắc phục sự cố.
- Cập nhật firmware cho biến tần.
Sử dụng màn hình điều khiển để xem trạng thái hoạt động.
5. Cách Lập Trình 6SL3210-1KE23-2UF1 SINAMICS G120C 15kW
SINAMICS G120C 6SL3210-1KE23-2UF1 cung cấp nhiều phương thức lập trình linh hoạt, từ cấu hình thông số đơn giản đến lập trình các chức năng nâng cao:
Cấu hình thông số:
Sử dụng bảng điều khiển BOP-2 hoặc phần mềm STARTER/Startdrive để cài đặt các thông số cơ bản như:
- Thông số động cơ (điện áp, dòng điện, công suất, tốc độ định mức).
- Chế độ điều khiển (V/f, SLVC, FVC).
- Giới hạn tốc độ, mô-men xoắn.
- Thời gian tăng/giảm tốc.
Sử dụng các khối chức năng (Function Blocks):
STARTER/Startdrive cung cấp thư viện các khối chức năng dựng sẵn, cho phép bạn dễ dàng thực hiện các chức năng phức tạp như:
- Điều khiển PID.
- Điều khiển vị trí.
- Điều khiển đa cấp tốc độ.
- Xử lý tín hiệu analog/digital.
Lập trình CFC (Continuous Function Chart):
CFC là một ngôn ngữ lập trình đồ họa, cho phép bạn tạo ra các chương trình điều khiển phức tạp bằng cách kết nối các khối chức năng với nhau.
6. Khắc Phục Một Số Lỗi Thường Gặp Với 6SL3210-1KE23-2UF1 SINAMICS G120C 15kW
Trong quá trình vận hành, đôi khi bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, giảm thời gian tăng tốc. |
| F0003 | Quá áp | Kiểm tra điện áp nguồn, kiểm tra thông số hãm (nếu có). |
| F0004 | Thấp áp | Kiểm tra điện áp nguồn, kiểm tra cài đặt bảo vệ thấp áp. |
| F0005 | Quá nhiệt biến tần | Kiểm tra quạt tản nhiệt, kiểm tra nhiệt độ môi trường, đảm bảo thông gió tốt. |
| F0070 | Lỗi truyền thông | Kiểm tra cáp kết nối, kiểm tra cài đặt địa chỉ truyền thông. |
| F0073 | Lỗi mất pha nguồn. | Kiểm tra nguồn điện có đủ 3 pha không. |
| A0501 | Cảnh báo quá dòng. | Kiểm tra hệ thống cơ có bị kẹt không. |
Lưu ý: Danh sách này chỉ bao gồm một số lỗi phổ biến. Để biết thêm thông tin chi tiết, hãy tham khảo tài liệu hướng dẫn sử dụng của Siemens.
